当只是需要得到流体的运行轨迹，知道流向等基本的流体分析图时，也可以不设置分析目标。当关注某个具体值时，即分析后需要得到这个值，如此处我们想知道对于这个水龙头，在1atm下要保证出口处能有0.5kg/s的流量，需要在进口位置处为其施加一个多大的压强，这个压强的平均值是多少？这时就需要添加目标值了。

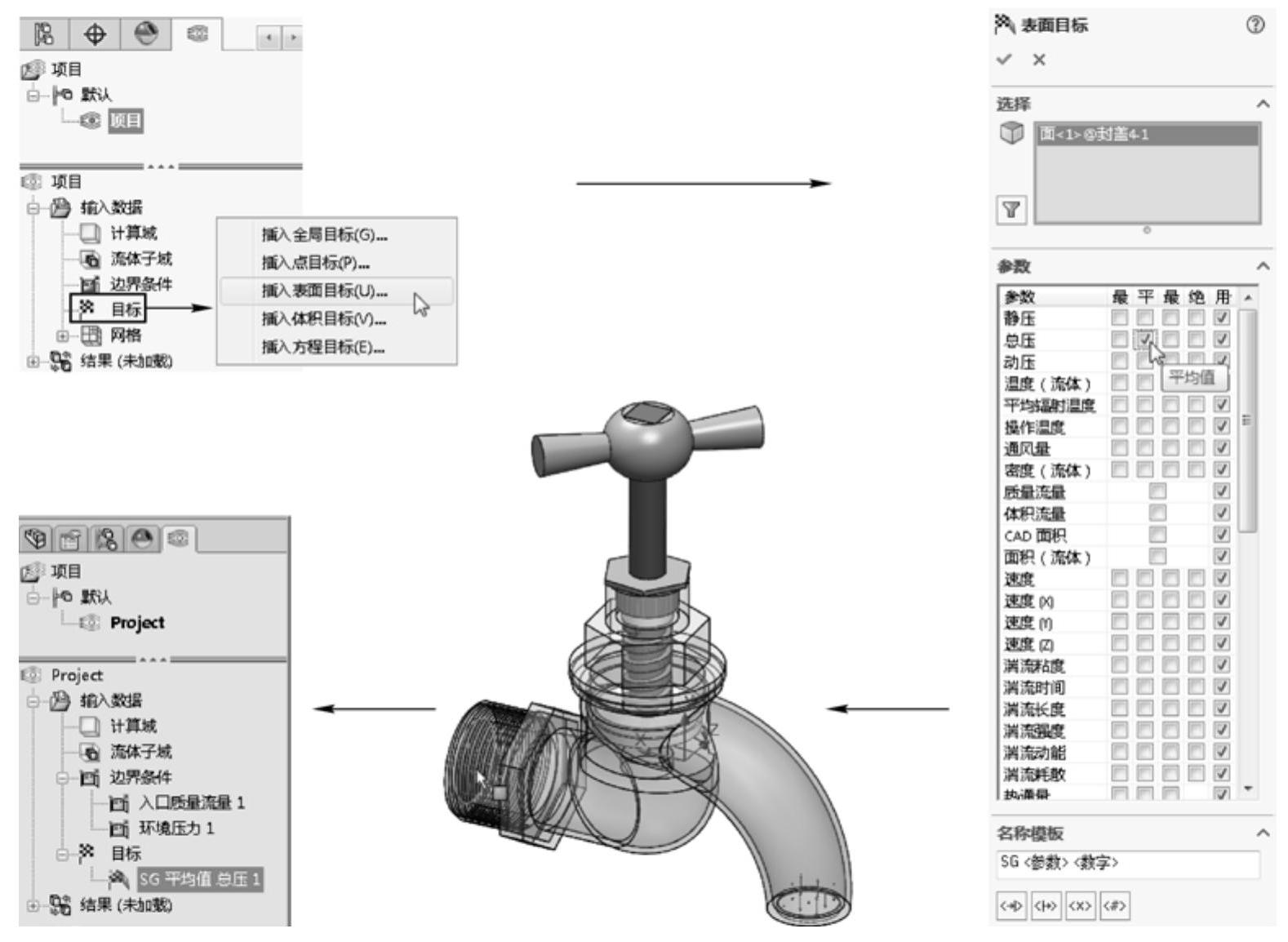

继续12.2.2节的操作。右击新建项目的“目标”项，选择“插入表面目标”菜单命令，打开“表面目标”属性管理器，然后选择入口处封盖的内表面，再选择“表面目标”属性管理器中的“参数”卷展栏中的“总压”的“平均值”复选框，单击“确定”按钮，即可添加分析目标，如图12-15所示。

图12-15 设置分析目标

添加了目标值后，在进行分析时模型会特意记录下目标值的量和收敛特性，完成分析后，可选择“结果”的“目标图”项查看目标值。

右击“目标”项，在弹出的快捷菜单中共可以添加4种目标：全局目标、点目标、面目标和体积目标。其意义如下：

“全局目标”是对流体总量的一个考量，如所有流体的平均压力、平均流速、密度等。(www.daowen.com)

“点目标”是指记录某个点的值，如压力的变化等。

“面目标”就是面上值的变化，如平均压力，温度、热量等。

“体积目标”可测算流量。

提示

在“表面目标”属性管理器中，前三项是静压、总压和动压，这三种压力也是流体中，平时经常会关注的，这里略做解释。

总压=静压+动压，而静压就是指流体不流动时对外的静止压力，这就像是物体处于静止的空气中所受到的大气压；动压则是指流体具有一定的流动速度（相对于目标体来说），假设目标体是静止的，那么流体流动到目标体位置处，受目标体阻挡而停止流动时，目标体受到的压力就称为动压。这就像是人们外出时，遇到大风受到风的吹力是一样的。如逆风行驶是很费劲的，如顺着风的方向跑，在与风的速度相同时，所受的动压为0。
