边界条件是指出入口处流体的状态（流量、速度、压力等），是内流分析必须设置的项，外流分析无需设置。继续12.2.1节的操作，下面讲解边界条件的设置。

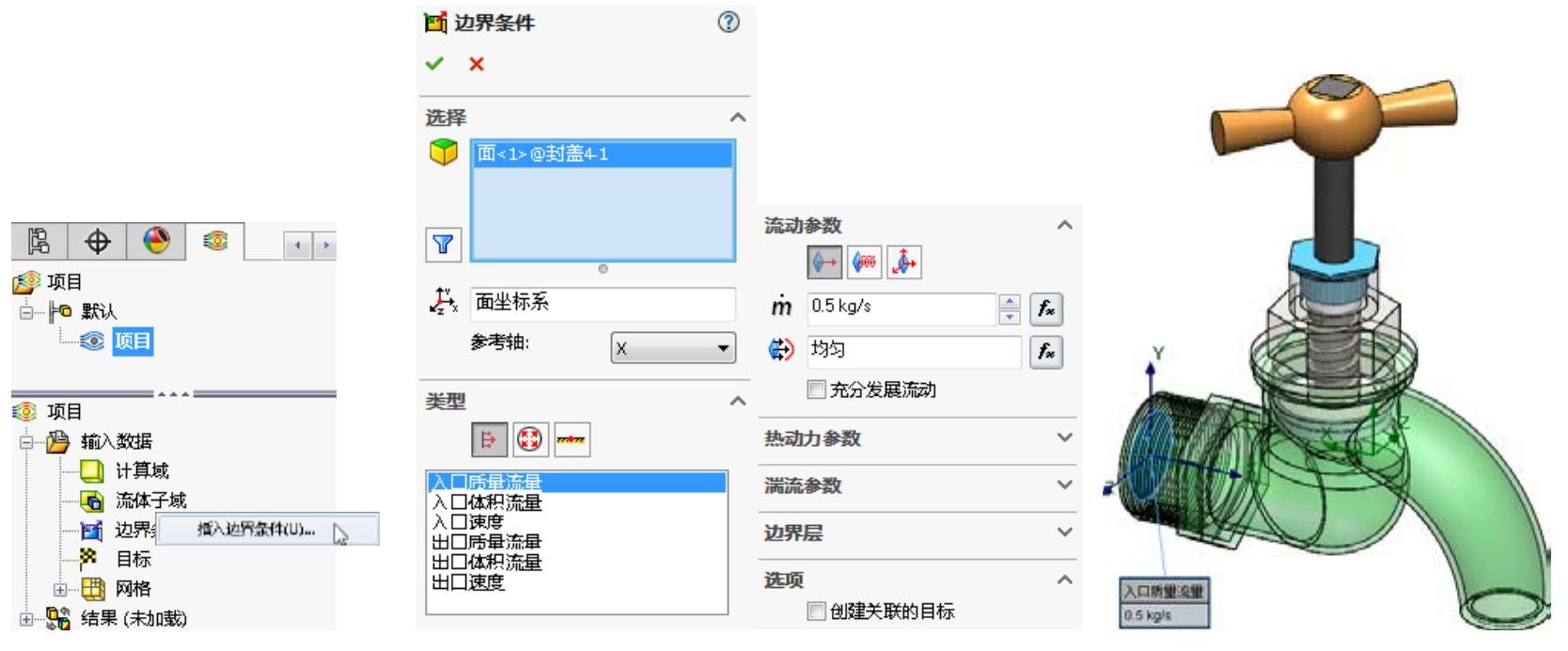

如图12-13所示，继续12.2.1节的操作。右击新建项目的“边界条件”项，选择“插入边界条件”菜单命令，打开“边界条件”属性管理器，选择入口处封盖的内表面，再单击“流动开口”按钮，并选择“入口质量流量”项，然后设置“流动参数”为“0.5kg/s”，即入口处的水流量为0.5kg/s，单击“确定”按钮完成入口边界条件设置。

图12-13 设置入口边界条件

知识

关于封盖，这里做一下解释。在进行内流分析时，内流区必须是一个封闭的区域，所以通常在分析之前都要给出口和入口添加封盖。单击“FlowSimulation”选项卡中的“创建封盖”按钮，可以为平整的面位置添加封盖（本书素材已添加封盖），对于其他位置，也可以导入模型文件作为封盖，或创建新的拉伸体作为封盖，总之最终形成封闭的区域即可。

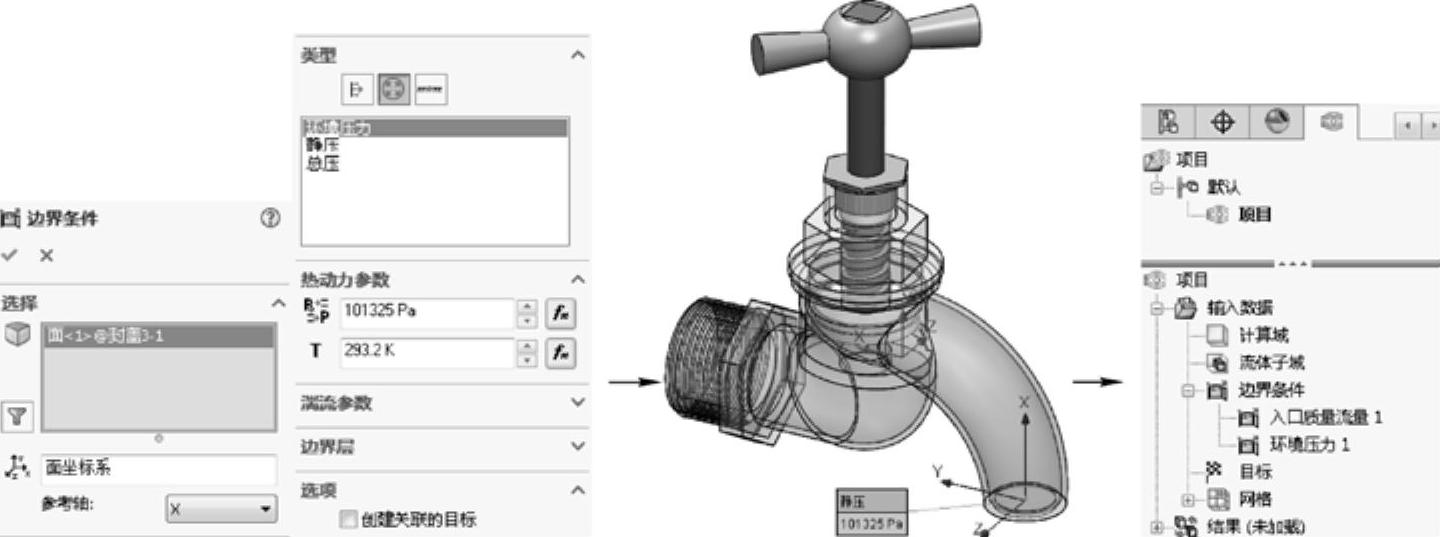

再次右击新建项目的“边界条件”项，选择“插入边界条件”菜单命令，打开“边界条件”属性管理器，然后选择出口处封盖的内表面，如图12-14所示。再单击“压力开口”按钮，并选择“环境压力”项，其他选项保持系统默认设置，即设置出口处的环境压力为1atm^[1]，单击“确定”按钮完成出口边界条件的设置。

观察“边界条件”属性管理器，会发现共可以设置三种边界条件：“流动开口”“压力开口”和“壁面”条件。下面解释一下其意义。

“流动开口”是对量的规定，如质量、体积和速度等。(www.daowen.com)

“压力开口”是对力的设置，如环境压力、静压和总压等，总压等于静压加动压。环境压力若在进口处添加，被作为总压解释，若在出口处添加，则被作为静压解释。

“壁面”用于设置某个固体壁具有的单独特征，如泵内的螺旋桨旋转，或外流时，固体的平移等。

图12-14 设置出口边界条件操作

提示

“边界条件”属性管理器中的“层流和湍流”，在前面的“向导—默认流体”的界面中出现过；这里再做一下通俗的解释：层流就是平稳的流动，一层一层的，所有分子的流向都与边界平行，而湍流是指流体内的分子“乱撞”现象严重。

“热动力参数”是指热量引起的动能。此处可设置某固体位置具有较高的温度，从而引起外部气体的流动，可用于模拟电热管、CPU发热等。如不考虑热量，则此处使用默认的环境温度即可。
