本章第1节讲过有限元也就是有限个单元，即在分析时需要将模型划分为有限个单元，而确定网格大小等指标，以将模型划分为有限个单元的过程，即是网格划分的操作。

右键单击算例树中的“网格”项，在弹出的快捷菜单中选择“生成网格”菜单选项，打开“网格”属性管理器，设置合适的网格精度或保持系统默认设置，单击“确定”按钮，即可为模型划分网格，如图10-9所示。

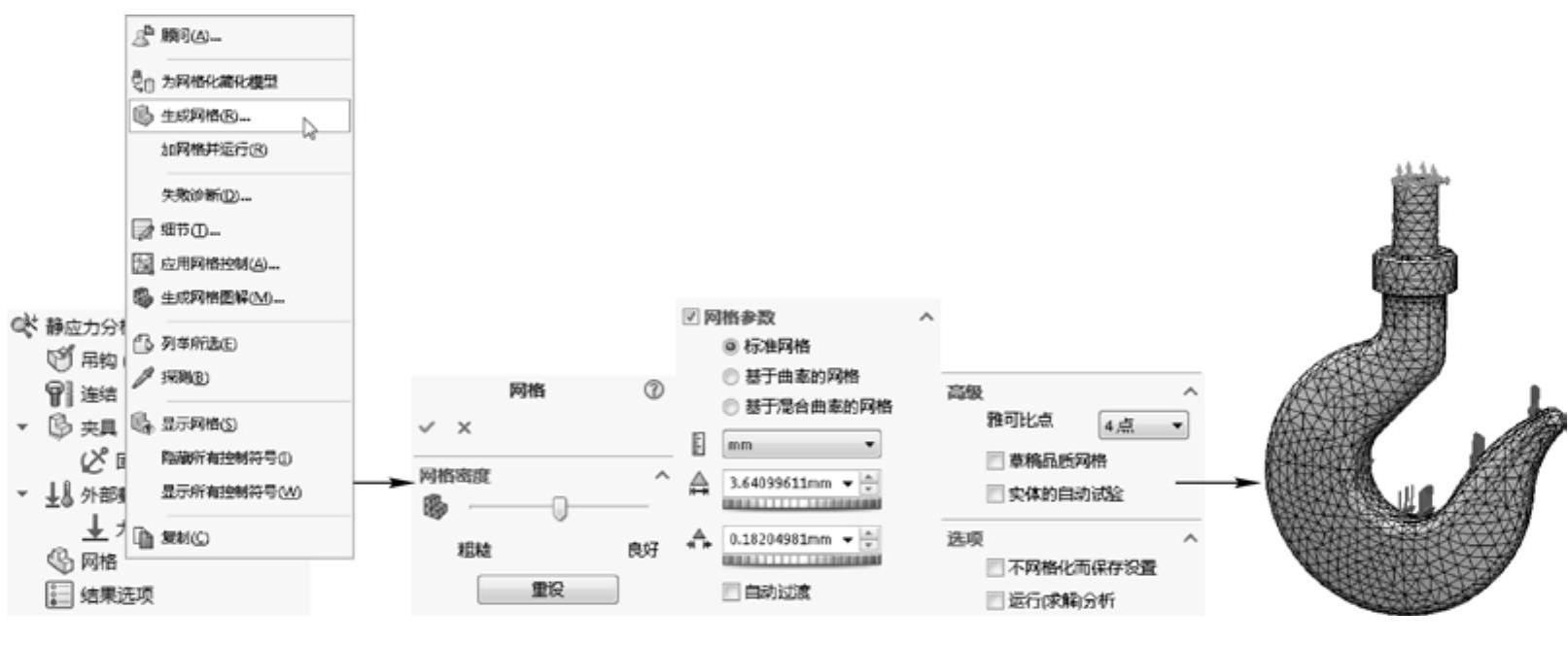

图10-9 生成网格(www.daowen.com)

通过“网格”属性管理器“网格密度”卷展栏中的精度条可以调整网格的精度，网格精度越大，模型分析结果越接近真实值，但是用时也越长。

SolidWorks提供了两种网格单元（针对实体）：一种为一阶单元，另一种为二阶单元。一阶单元（即所谓的草稿品质）具有4个节点，二阶单元具有10个节点。系统默认选用二阶单元划分网格，如需选用一阶单元划分网格，可选中“网格”属性管理器“高级”卷展栏中的“草稿品质网格”复选框。

“高级”卷展栏中的“雅可比点”用于设定在检查四面单元的变形级别时要使用的积分点数，值越大计算越精确，所用时间越长。“选项”卷展栏中的“不网格化而保存设置”复选框，表示只设置新的网格数值而不立即进行网格化处理；选中“运行（求解）分析”复选框，可在网格化之后立即运行仿真算例分析。
