通过前面章节的学习已经知道动画中的运动算例是一个“算例”一个“算例”的，同一个装配体可以创建多个运动算例，从而创建多种动画。有限元分析也是以算例形式出现的，也可创建多个，以对模型的不同方面进行分析。例如，“算例1”可以用来分析静应力，“算例2”可以用来分析频率等。

打开要分析的模型或装配体（此处可打开本书提供的挂钩模型），启用Simulation插件，单击“Simulation”工具栏中的“新算例”按钮，打开“算例”选择属性管理器，设置算例类型，单击“确定”按钮，可以创建一有限元算例，如图10-5所示。

所创建的算例，默认位于运动算例的右侧，算例树默认位于模型树的下面，如图10-5右图所示。

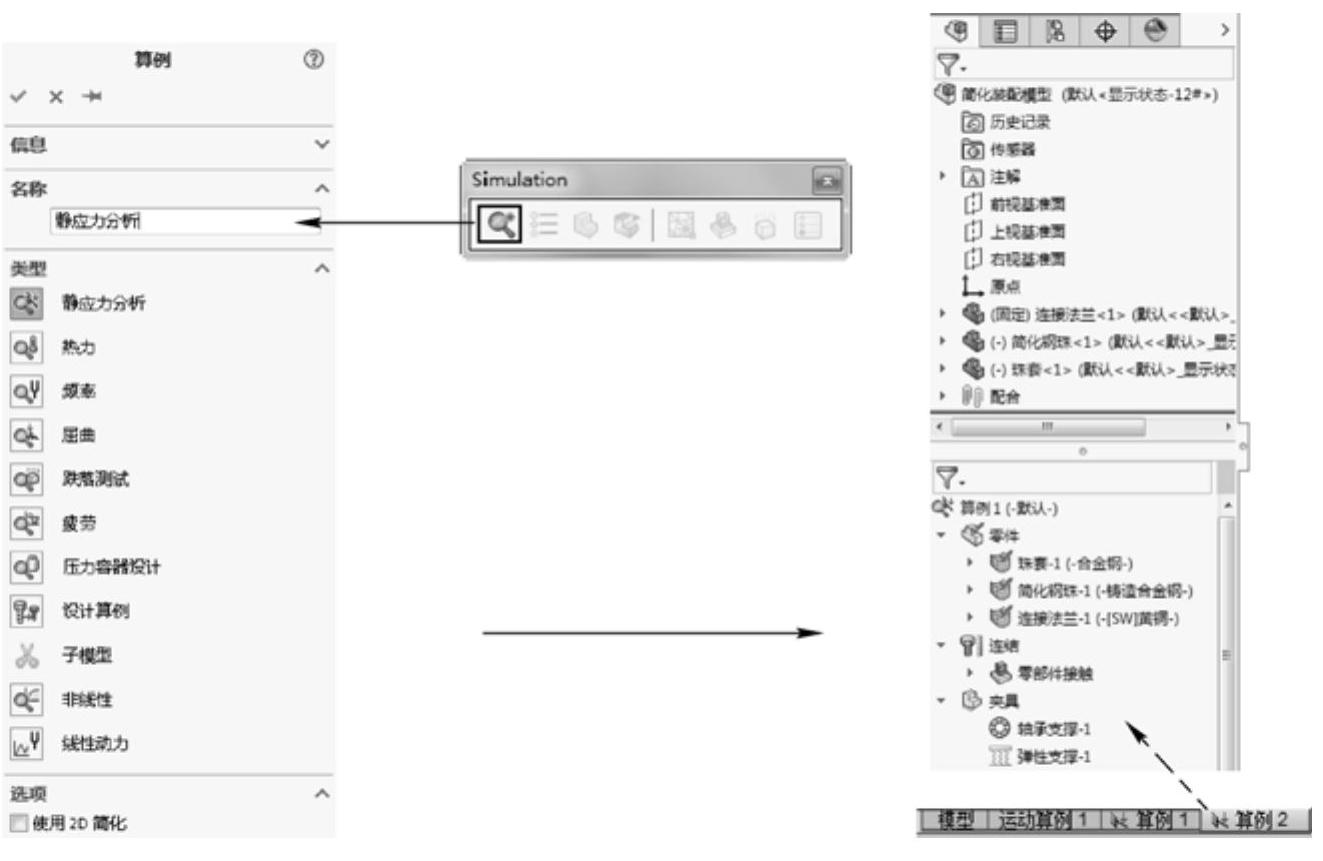

图10-5 添加新算例

Simulation有限元分析共提供了从静态到压力容器设计等9种有限元分析方法，其中静态算例（静应力分析）是最常使用的分析算例，可以用于分析线性材料的位移情况、应变情况、应力及安全系数等（其他各算例的作用，可见第11章的讲述）。

知识

注意静态分析的“静”字。所谓静态，即只是考虑模型在某时刻的状态，如受力状态、位移效果等，绝对没有动的因素，即使分析的是一个运动的装配体，例如，链轮、带轮间力矩的传递，也应使用静的理念进行分析。(www.daowen.com)

静态算例的算例树中通常包含5项，这些算例项的意义解释如下：

零件：主要用于设置零件材料。若未对零件设置材料，分析过程中会给出错误提示；若未设置材料的零件，其图标上无“对勾”，设置过的以“对勾”标识。

连结：用于在分析装配体时，添加零部件间的联接关系，可以添加弹簧联接、轴承联接和螺栓联接等多种联接关系（添加联接关系后，可将原有的一些分析因素省掉，如添加了螺栓联接，就可在分析模型中不包含螺栓）。

夹具：设置模型固定位置的工具。为了分析的方便，模型总有一部分是固定不动的，添加夹具后可以省去对原有夹具的分析，以进一步理想化分析模型。

外部载荷：设置模型某时刻点的受力情况，可添加力、压力、转矩、引力、离心力等，也可对温度等进行模拟。

网格：用于对模型划分网格，也可以控制模型个别位置网格的密度，以保证分析结果的可靠性。
