选择“工具”>“选项”菜单选项，打开“系统选项”对话框，选择“工程图”>“性能”项，取消选中右侧所有复选框，如图9-30左图所示，然后选择左侧列表中“工程图”项，在右侧选项中取消选中“生成视图时自动隐藏零部件”，如图9-30右图所示。

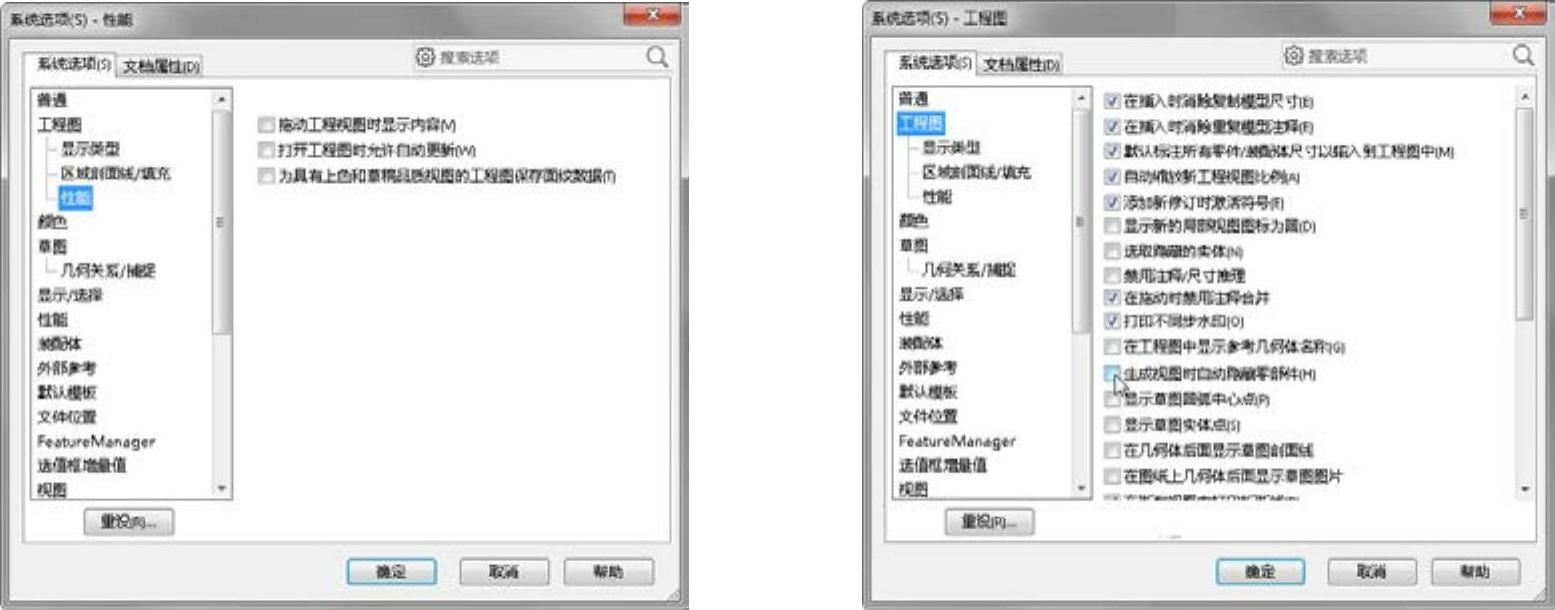

图9-30 “系统选项”对话框关于工程图的优化设置

通过上述设置，可提高操作大型装配体工程图时的运行速度，这几个选项的作用解释如下。

“拖动工程视图时显示内容”复选框：取消选中该复选框，工程图中拖动视图时将只显示视图边界，否则拖动视图时显示模型的所有边线。(www.daowen.com)

“打开工程图时允许自动更新”复选框：选中该项，工程图视图会在工程图文档打开时自动更新，取消选中该复选框可以更快地打开工程图。

“为具有上色和草稿品质视图的工程图保存面纹数据”复选框：如果取消选中该复选框，系统将不在工程图文档中保存上色和草稿品质的面纹数据（相当于一个副预览图）；而当需要使用此数据时，系统将从模型文件中读取（由于打开工程图时，读取数据少，所以可以提高运行速度）。取消选中该项的缺点是，在eDrawings下工程图视图不能正常显示。

“生成视图时自动隐藏零部件”复选框：选中此复选框时，将在工程图中自动隐藏不可见的零部件。由于计算哪些零件需要隐藏会耗费计算机资源，所以大型装配体中可以先取消选中该项（当需要调整时，可通过工程图的“属性”操控面板中的“显示样式”按钮进行调整）。
