打开要设置图像品质的大型装配体后，选择“工具”>“选项”菜单选项，打开“文档属性-图像品质”对话框，切换到“文件属性”选项卡，在左侧列表中选择“图像品质”项，如图9-27所示。然后选中右侧选项中的相应复选框，向左调整两个滑块的位置（降低图像品质，提高运行速度），单击“确定”按钮即可。

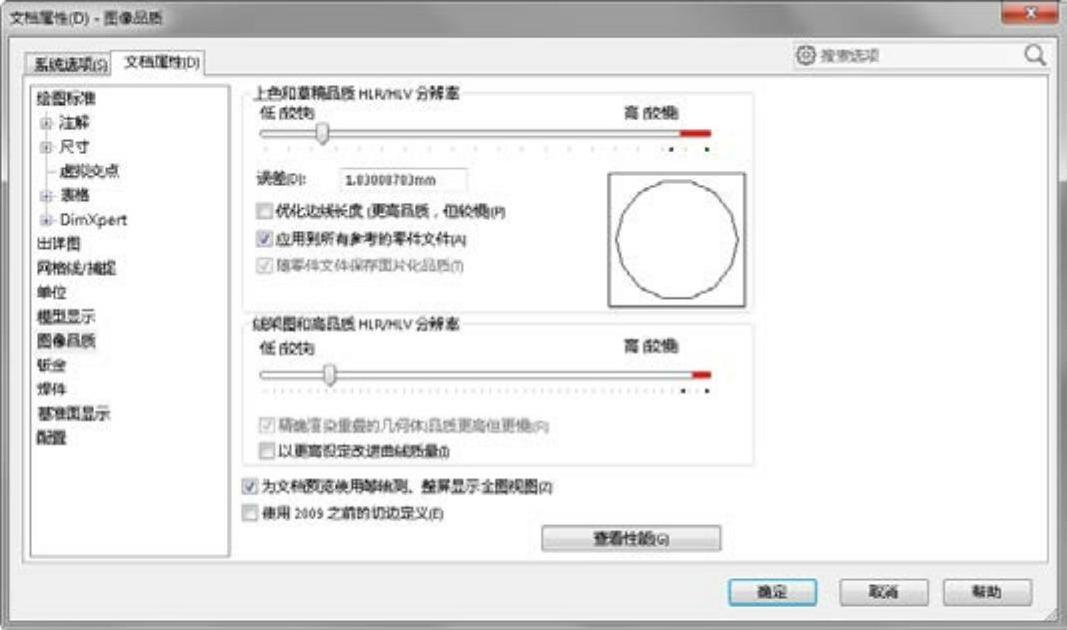

图9-27 “文档属性-图像品质”对话框设置界面

此选项卡中各个选项的作用介绍如下。

1.上色和草稿品质HLR/HLV分辨率

向左调整此滑块的位置，或增大“误差”文本框的值，可以降低“上色”和“草稿品质HLR/HLV”的分辨率，从而提高系统的运行速度，如图9-28所示。

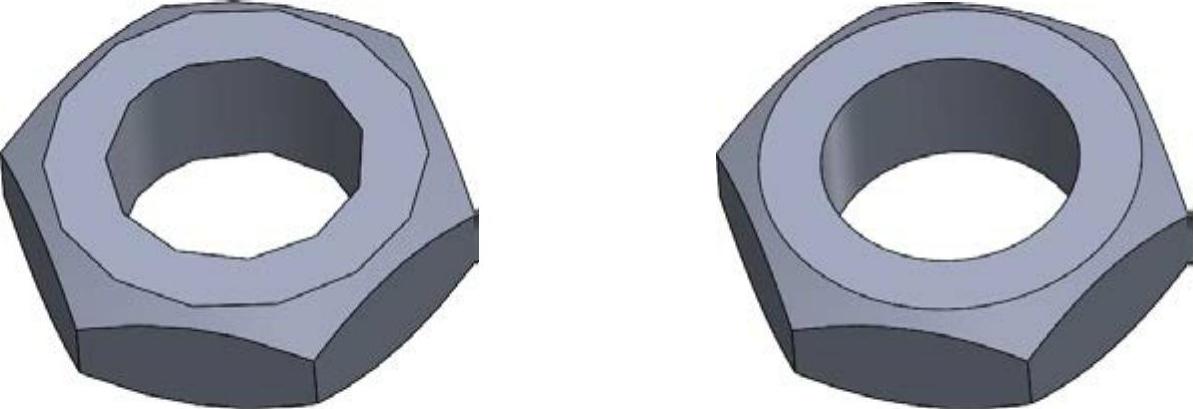

图9-28 上色和草稿品质HLR/HLV分辨率，低（左）和高（右）的对比图

提示

“上色”显示模式，包括“带边线上色”和“上色”两种模式（用户可通过操作区顶部工具栏中“显示样式”按钮自行切换这两种样式），用户可以选择“视图”>“显示”>“草稿品质HLR/HLV”菜单命令切换到“草稿品质HLR/HLV”显示模式。

当模型处于“消除隐藏线”或“隐藏线可见”显示模式时，“草稿品质HLR/HLV”可更快显示复杂的零件、装配体或工程图。

“优化边线长度”复选框。选中后可提高图像品质，但降低系统运行速度，所以在大型装配体中，通常不要选。

“应用到所有参考的零件文件”复选框，设置将设定应用到被激活文件所参考的所有零件文件。

“随零件文件保存面片化品质”复选框。该选项仅对零件文件起作用，用于设置是否保存零件的显示信息。取消选中该复选框，保存零件时会减少零件尺寸，但是此时的零件，在SolidWorksViewer等工具中打开，无法显示预览图像，且重新打开此类文件，需要重新生成显示数据，会影响系统运行速度。若以空间换时间，此项应选中。(www.daowen.com)

2.线架图和高品质HLR/HLV分辨率

选择“视图”>“显示”>“草稿品质HLR/HLV”菜单选项，取消“草稿品质HLR/HLV”显示样式，即切换到“高品质HLR/HLV”显示样式；然后向左调整此滑块的位置，可以降低“消除隐藏线”“隐藏线可见”和“线架图”显示样式下的图线分辨率，从而提高系统的运行速度。

“精确渲染重叠的几何体”复选框，只用于设置工程图文档，当工程图包含许多小的交叉点时，禁用此选项可提高系统性能。

“以更高设定改进曲线质量”复选框，只适用于工程图文档，选中时，通过允许为面纹曲线指定更为精细的公差，来重新生成工程图以提高曲线质量。

提示

上面两项在操作大型装配体的工程图时都应禁用。特别是“以更高设定改进曲线质量”复选框，对性能影响较大，最好在需要非常高的曲线质量时再选中。

3.其他选项

“为文档预览使用等轴测、整屏显示全图视图”复选框，为预览图像提供标准视图，在取消选中时，预览使用上次保存的视图显示文档。

“使用2009之前的切边定义”复选框，选中时，将按SolidWorks2009之前的版本实施将切边保持可见，在取消选中时，当相邻面之间的角度<1°时则隐藏切边。此外，在“系统选项”选项卡“显示/选择”项下，将“反走样”设置为“无”，并取消选中“高亮显示所有图形区域中选中特征的边线”（图9-29），也可以提高系统的运行速度。

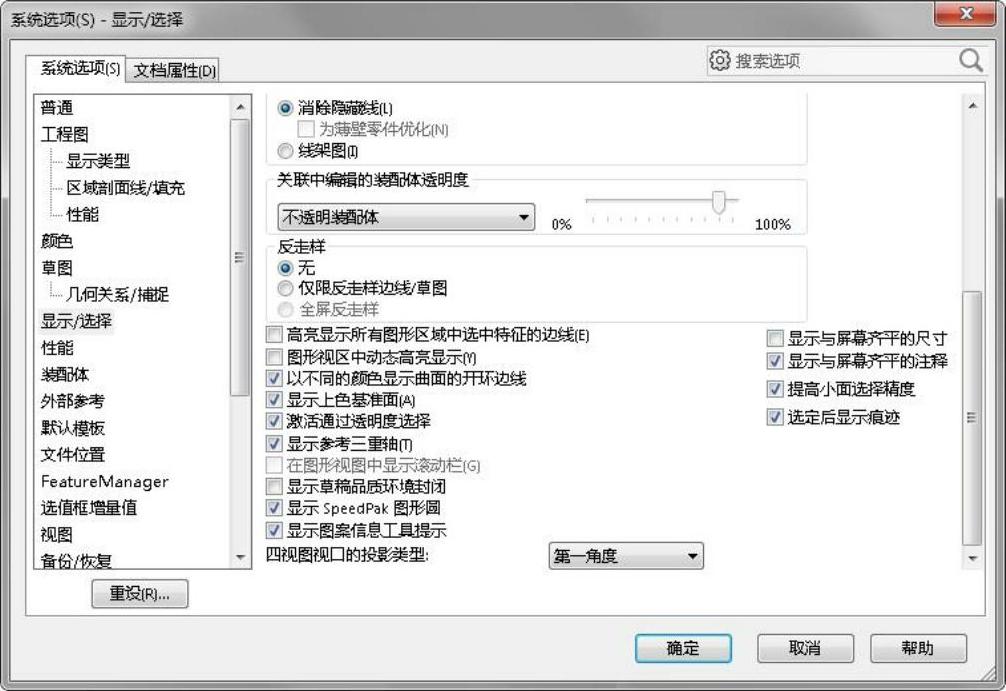

图9-29 “系统选项-显示/选择”对话框设置界面

“反走样”可平滑锯齿状边线，从而使图像看起来更逼真（同时也更耗费系统资源）。

“高亮显示所有图形区域中选中特征的边线”复选框，用于设置在选择特征时高亮显示特征的所有边线。
