SolidWorks2016高级应用教程发布文档方法及格式

本节介绍一下文档的发布。除了8.4节中介绍的将动画导出为视频外,还可以将Composer文档发布为多种格式。如图8-93所示,在Composer的“工作间”选项卡的“发布”栏中,提供了多种发布工具。单击某个工具后,右侧会打开对应的“工作间”窗格,然后通过相应设置,单击“另存为”按钮,即可进行发布。

需要说明的是其中视图和BOM功能,分别用于创建前面介绍的“视图”和“BOM表格”,不能用于外部发布;“Animationlibrary”用于将当前动画保存到“Animationlibrary”动画库中。

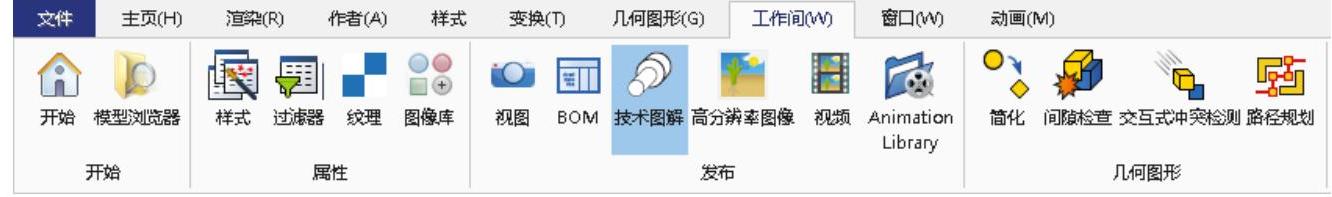

图8-93 Composer的“工作间”选项卡

“工作间”选项卡的“发布”栏中“技术图解”按钮,用于输出SVG格式的技术图解文档。该种格式的文档为二维格式,可以使用IE等浏览器打开,实际上就是一个平面的展示(输出之前,可通过右侧“工作间”窗格设置输出的项和要输出的质量等,如设置是否输出色域和阴影等)。(www.daowen.com)

根据浏览器对SVG格式支持的不同,所打开的SVG格式可操作的项有所不同,通常模型不可缩放,<Shift+鼠标任意键>可移动所打开SVG文件中的图形。

“高分辨率图像”按钮用于输出高分辨率的图像;“视频”按钮用于输出视频。其余选项都较为简单,这里不再赘述。

选择“文件”>“发布”菜单中的选项,可将文档发布为HTML文件和PDF等格式。而在PowerPoint中,通过加载“Composer Player Activex”控件的方式,也可以将制作好的SMG文件嵌入进来,以便为客户进行多种方式的演示。
