Digger视图多用来放大显示模型细节,类似于一个放大镜,如图8-52所示。Digger视图的创建非常简单,下面简单介绍一下第一次使用Digger的操作步骤。

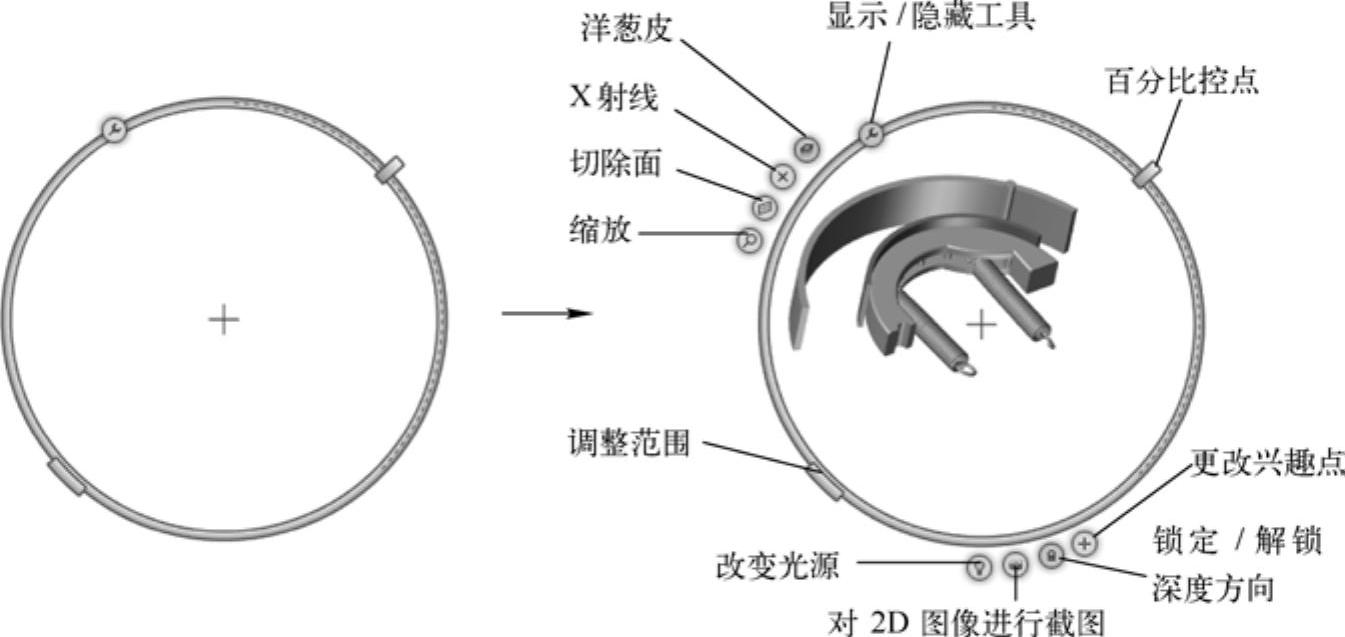

图8-52 Digger视口和其操作按钮
导入模型文件后,单击Composer软件顶部“主页”选项卡的“Digger”按钮,然后在视口空白区域中单击,放置Digger视口。
单击Digger视口的“显示/隐藏工具”按钮,显示Digger工具。
单击Digger视口右下角的“更改兴趣点”按钮,并用鼠标拖动到模型上某个需要放大显示或透视的位置(此时,在Digger视口显示相关角色)。
通过单击Digger视口左上角的四个按钮,选择需要使用的Digger视图(其意义,在下面统一解释,也可默认使用“洋葱皮”),然后拖动百分比控点调整比例。

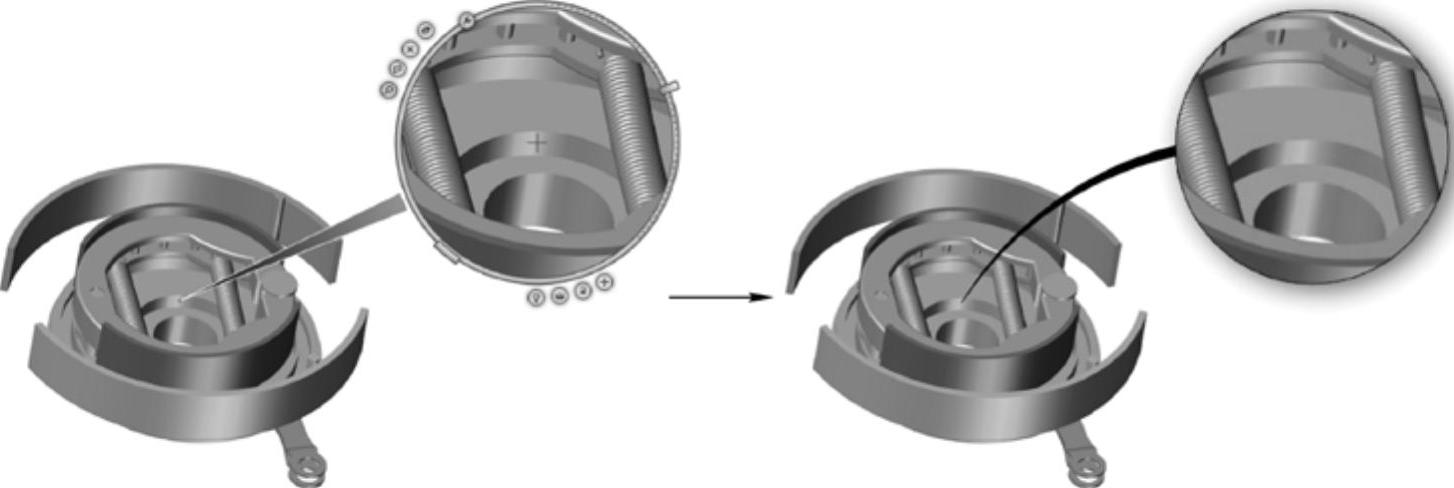

完成上述操作后,单击Digger视口右下角的“对2D图像进行截图”按钮,将Digger状态保存为Digger视图样式,完成Digger视图的创建。图8-53所示为Digger“洋葱皮”和Digger放大视图效果。
图8-53 Digger“洋葱皮”(左)和Digger放大视图(右)
Digger视口周边工具的作用介绍如下。
“显示/隐藏工具”按钮:显示或隐藏Digger视口周围的工具按钮。
“更改兴趣点”按钮:单击该按钮后,并用鼠标拖动到感兴趣的角色位置处,可以创建或更改Digger兴趣点。
“百分比控点”按钮:拖动该按钮可以调整Digger内容的“洋葱皮”“X射线”的“剥皮”深度或“切除面”的切除位置,或缩放的比例。

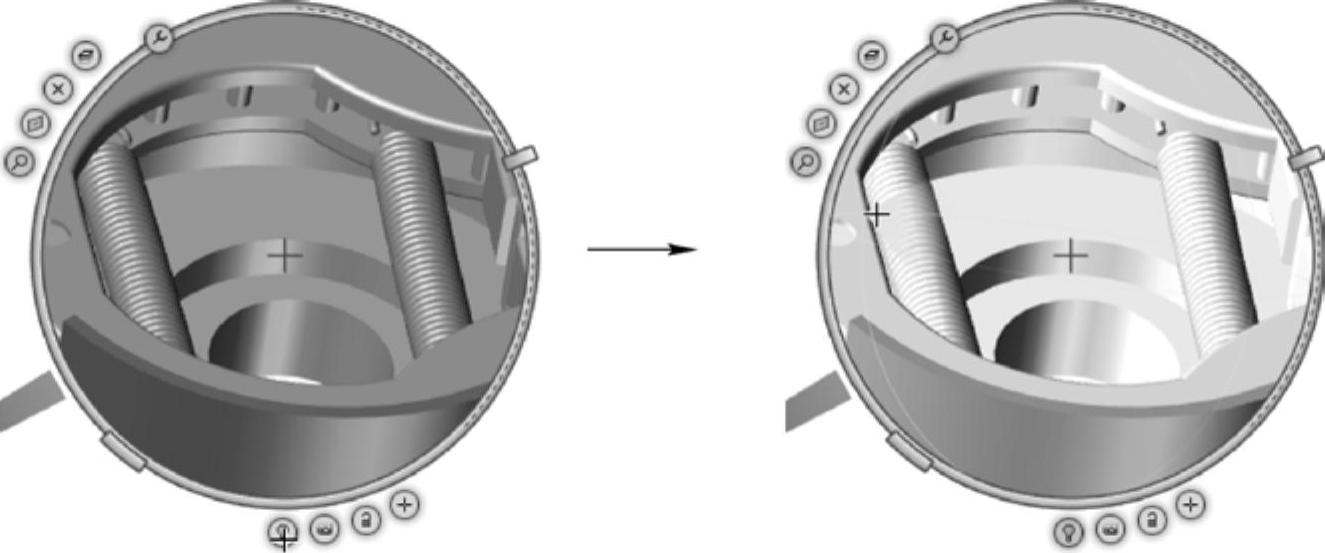

“洋葱皮”按钮:设置使用“洋葱皮”(就是像剥洋葱一样,一层层剥开模型),显示模型内部结构(通过拖动“百分比控点”按钮可以调整“洋葱皮”的深度),如图8-53左图所示。
“X射线”按钮:设置像X射线一样来透视模型结构,如图8-54左图所示。(www.daowen.com)
“切除面”按钮:设置通过使用切除面来透视模型结构,如图8-54右图所示。默认的切除面为与屏幕平行的面,可首先旋转模型到需要的位置,创建合适的切除面,再单击Digger视口右下角的“锁定/解锁深度方向”按钮,锁定剖切面方向,然后旋转模型到需要的位置,即可调整切除面的方向。
“缩放”按钮:通过创建放大视图来显示模型细节,如图8-53右图所示。
图8-54 “X射线”视图(左)和“切除面”视图(右)
“调整范围”按钮:拖动该按钮,可以调整Digger视口的大小。
“改变光源”按钮:按住该按钮后,拖动到Digger视口范围内,可以为模型添加额外光源如图8-55所示。按住该按钮后,拖动到Digger视口范围外松开鼠标,可以去掉添加的额外光源。
图8-55 为Digger视口添加光源
“对2D图像进行截图”按钮:单击该按钮后,可以将调整好的Digger视图样式截取为图像,如图8-56所示。
图8-56 自Digger视口生成Digger图像
“锁定/解锁深度方向”按钮:在“洋葱皮”“X射线”和“切除面”模式下,可以锁定深度或切除面的方向,这样在旋转模型时,“洋葱皮”和“X射线”剖切到的模型不会发生变化,切除面的方向也不会跟随改变。
提示
选择创建的Digger图像,按<Delete>键,可以删除创建的Digger视图。再次单击“主页”选项卡中的Digger按钮,可以关闭Digger操作视口。
