SolidWorks2016高级教程：创建BOM表格

时间：2023-11-01 理论教育 版权反馈
【摘要】：BOM是英文物料清单的缩写，在Composer中使用BOM表格功能可以创建零件明细表、材料明细表等，下面介绍一个简单的使用BOM表格功能创建零件明细表的操作。图8-32 打开的“滑板车”图8-33 创建BOM表格刚创建的表格多数文字小，而且不能移动，当零件较多时，表格还会自动换行，多数需要进行调整。此时，通过取消选中某个BOM表格角色前的复选框可以令其隐藏。指定唯一BOM：为每个零件指定唯一的BOMID。

SolidWorks2016高级教程：创建BOM表格

BOM是英文物料清单的缩写，在Composer中使用BOM表格功能可以创建零件明细表、材料明细表等（各类表格），下面介绍一个简单的使用BOM表格功能创建零件明细表的操作。

978-7-111-56714-1-Chapter08-62.jpg首先通过打开操作，导入本书提供的素材文件“滑板车.SLDASM”，并在导入后，按照与8.1.5节中相同的操作，设置视口区底色为白色，并取消地面和网格的显示，效果如图8-32所示。

978-7-111-56714-1-Chapter08-63.jpg单击“工作间”工具栏中的“BOM”按钮，打开BOM工作间窗格，如图8-33左图所示。在“父级级别”下拉列表中选择“级别1”（指从最底层级别的上一个级别，生成BOMID，最底层的级别为0，如特征处在第0级，零件处在第1级），然后单击“生成BOM ID”按钮，再单击“应用对象”按钮，如图8-33右图所示，即可生成BOM表格，效果如图8-34所示。

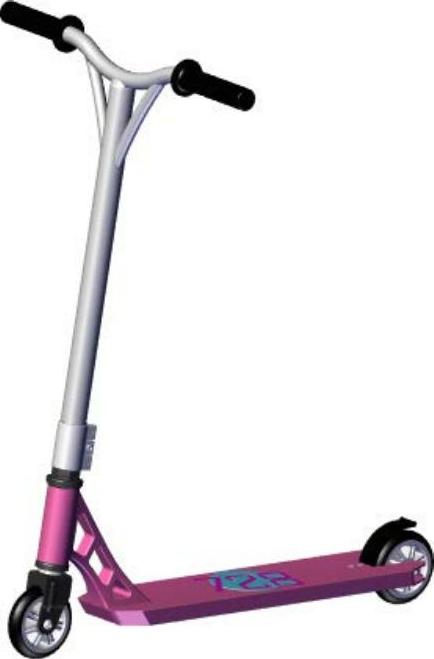

图8-32 打开的“滑板车”

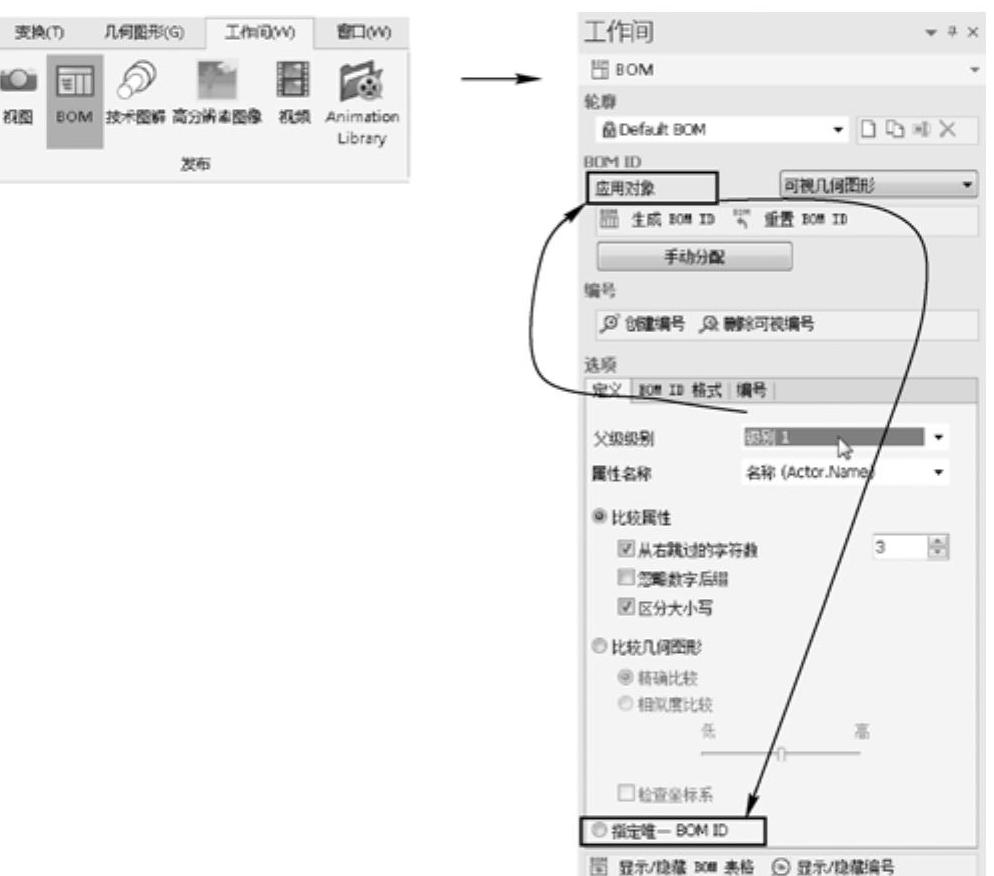

图8-33 创建BOM表格

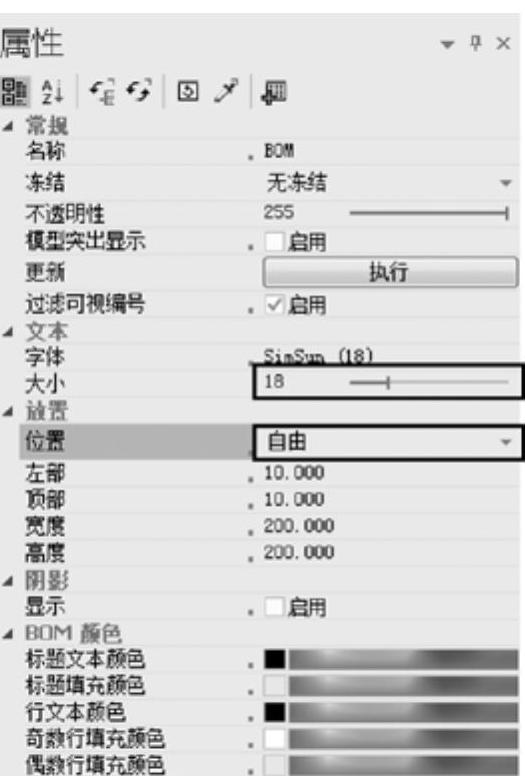

978-7-111-56714-1-Chapter08-66.jpg刚创建的表格多数文字小，而且不能移动，当零件较多时，表格还会自动换行，多数需要进行调整。此时，先选中表格，再在左侧属性管理器中（见图8-35）的“大小”文本框中输入表格文字的大小（如18），然后在“位置”下拉列表中，选择“自由”选项，设置表格的浮动状态为自由浮动，如图8-35所示。再通过拖动表格的四个角调整表格的大小，拖动表格边框等调整表格位置，完成BOM表格的创建，效果如图8-36所示。

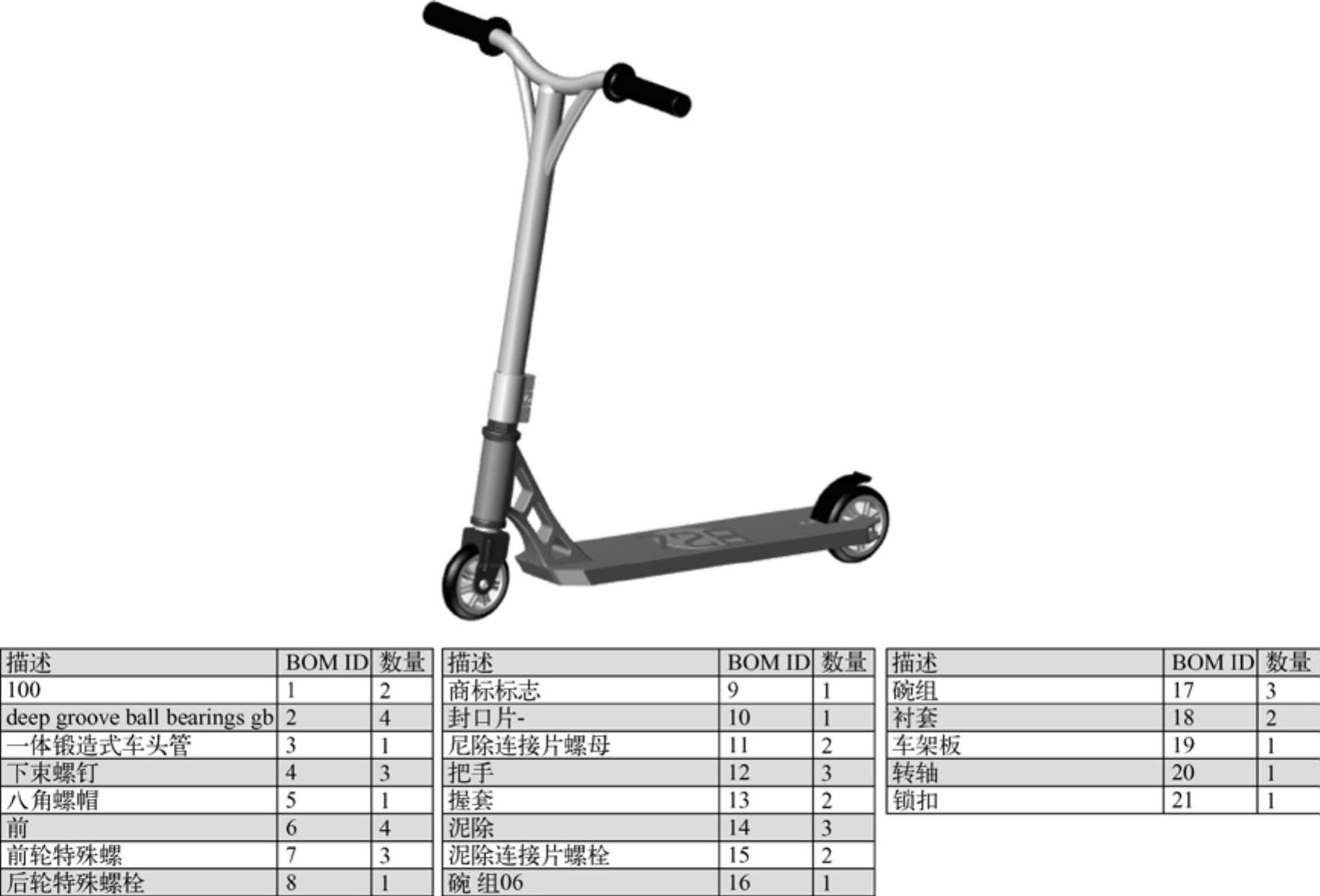

图8-34 BOM表格效果


图8-35 BOM表调整


图8-36 BOM表调整后的效果

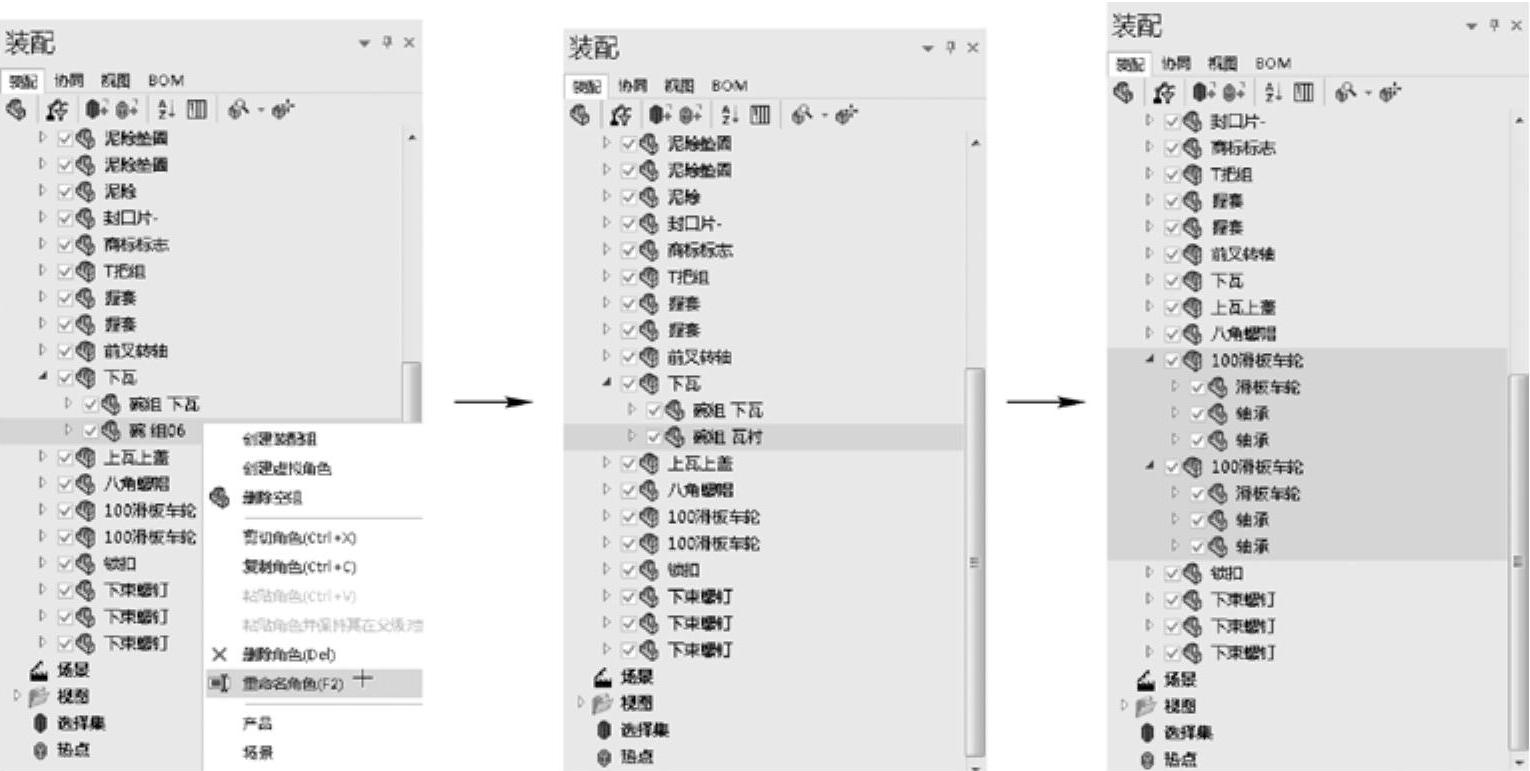

通过上述操作后读者会发现，所生成的表格中各列表项很可能并不符合要求，如图8-36中所示的“描述项”，有的少文字，有的名称不正确，应如何调整呢？实际上，这里的“描述”项是与零件名称相关联的，所以只需要更改Composer中左窗格中“装配”选项卡中的零件名称即可。如图8-37所示，右击要更改名称的角色，在快捷菜单中选择“重命名角色”选项，然后更改为正确的名称即可。


图8-37 更改角色名称

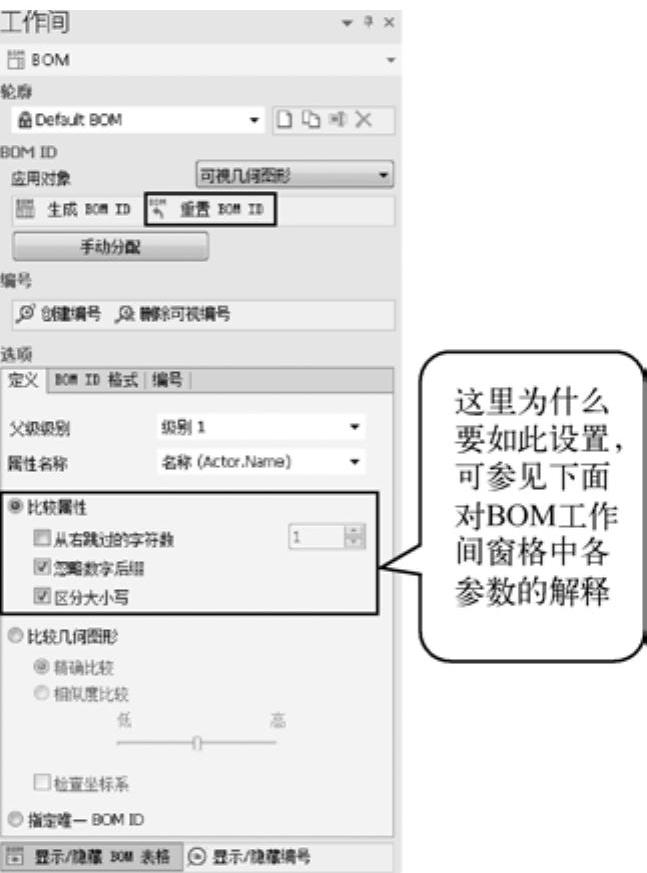

调整角色名称完成后，在BOM工作间窗格中，单击“重置BOMID”按钮，清除当前的BOM表格，然后取消选中“从右跳过的字符数”复选框，再选中“忽略数字后缀”复选框，最后单击“重置BOMID”按钮，并显示出来即可，如图8-38所示。最终BOM表效果如图8-39所示。


图8-38 重新生成BOM表

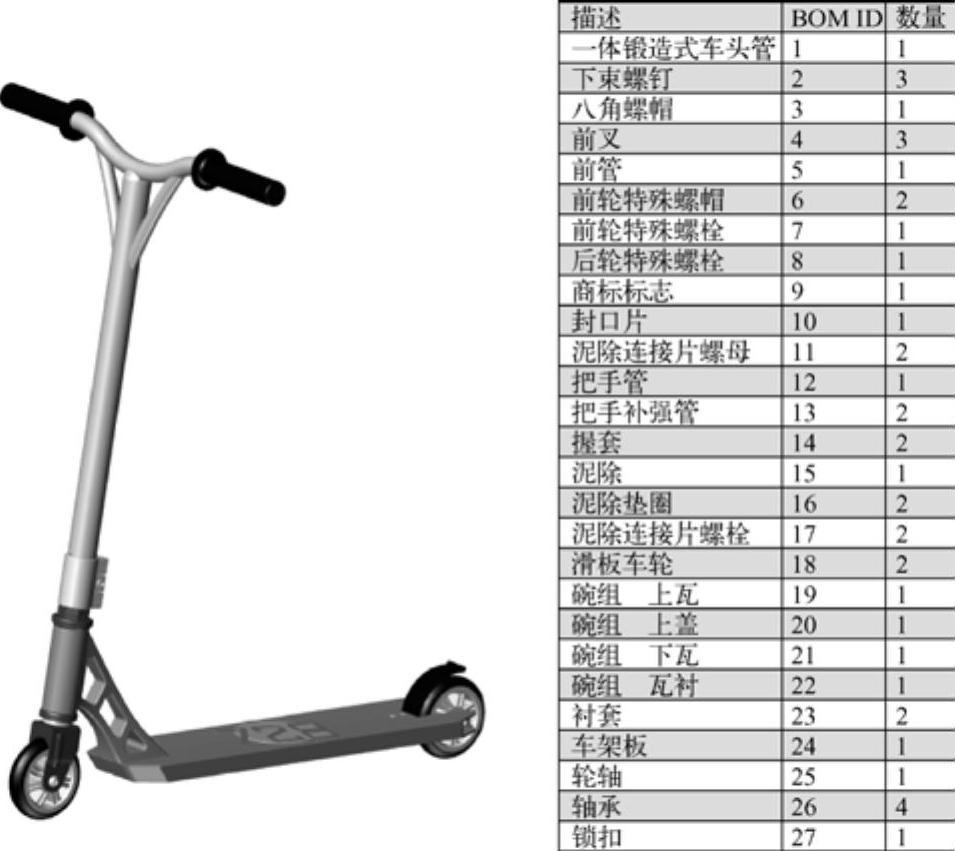

图8-39 最终BOM表效果

BOM工作间窗格中各选项的作用介绍如下：

978-7-111-56714-1-Chapter08-73.jpg轮廓：用于创建BOM工作间窗格的配置文件，或重命名和删除配置文件。创建配置文件后，可在轮廓下拉列表中直接进行选择使用并可以更改配置。(www.daowen.com)

978-7-111-56714-1-Chapter08-74.jpgBOMID：所谓BOMID就是角色的标号。“应用对象”下拉列表，用于设置生成BOM ID角色对象的范围（如当前“可见几何图形”，当前选定的角色等）；单击“生成BOM ID”按钮后，可生成BOMID；单击“重置BOMID”按钮后，可删除BOMID；单击“手动分配”按钮，然后先选择一个零件编号（其创建方法，见8.2.4节的讲述），再选择一个角色，可以设置此角色的编号。

知识库

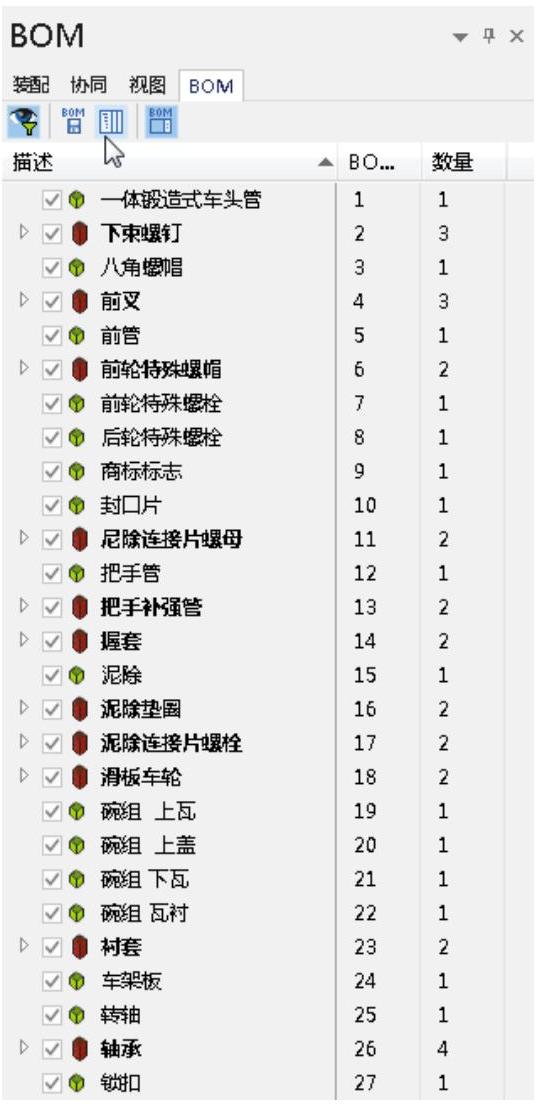

在通过上述操作创建BOM表后，在左侧左窗格“BOM”选项卡中会发现列出了BOM表格中的每一项，如图8-40所示。此时，通过取消选中某个BOM表格角色前的复选框可以令其隐藏。此外，单击“配置列”按钮，可以在打开的“配置列”对话框中增加（或删除）BOM表中列的个数，如图8-41所示。

978-7-111-56714-1-Chapter08-75.jpg编号：单击“创建编号”按钮，可根据创建的BOMID号，自动创建编号；单击“删除可视编号”按钮，可删除编号（详见8.2.4节的讲述）。

978-7-111-56714-1-Chapter08-76.jpg父级级别：设置生成BOMID的级别。对于导入的带特征的SolidWorks模型，其中0级别为最底层的特征（如圆角特征等，对于导入的其他格式的角色，也可能没有特征级别。创建BOM表格前，用户可以展开左侧角色树，查看最底层的角色），1级别为零件，2级别为子装配体（如果子装配体下还有装配体，级别会顺延），3级别为总装配体。


图8-40 左窗格中“BOM”选项卡中的BOM列表

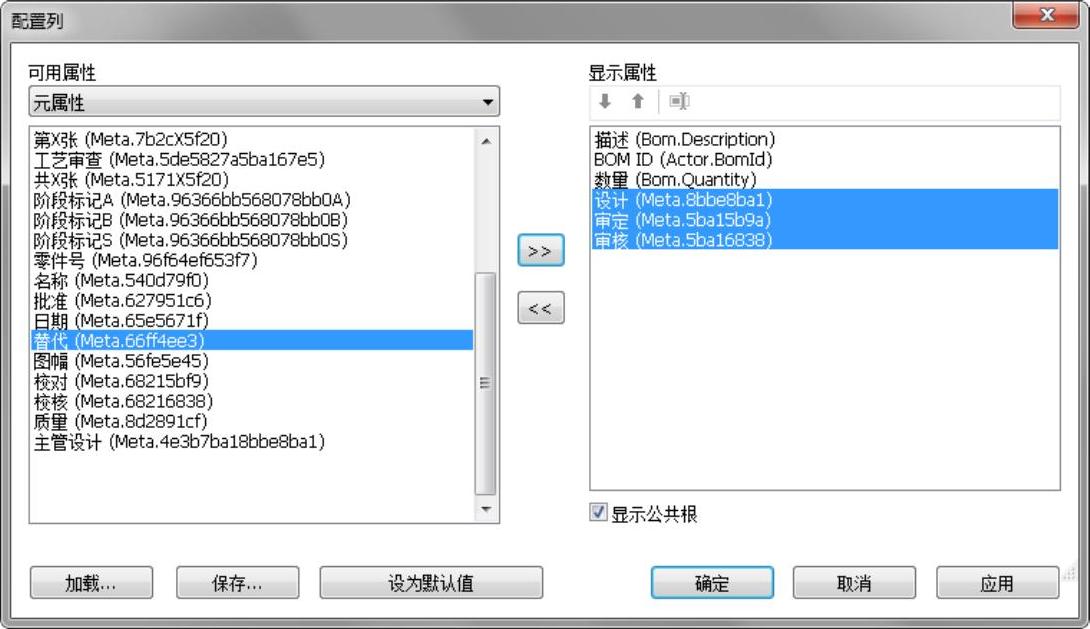

图8-41 “配置列”对话框

978-7-111-56714-1-Chapter08-79.jpg属性：“属性”项用于设置系统要按照模型的哪个特征项，来统计模型中哪几个零件为同一个零件。例如，可设置按照“质量”项来进行统计，这样只要两个零件的质量是一样的，那么在BOM表中，它们将被归为一种零件（表右面的“数量”项会标注两个或多个）。

978-7-111-56714-1-Chapter08-80.jpg比较属性：“从右跳过的字符数”选项，设置在比较属性值时自右侧忽略的指定字符数。例如，两个角色的名称分别为“轴承a”和“轴承b”，右侧忽略1个字符，那么“轴承a”和“轴承b”就归为零件“轴承”，数量为2；“忽略数字后缀”选项自动将角色的数字后缀忽略后归类零件；“区分大小写”选项，设置去除后缀后是否要区分剩下文字的大小写（系统默认会保留一个字符不被忽略）。

978-7-111-56714-1-Chapter08-81.jpg比较几何图形：选中该复选框后，可设置按照模型的几何形状对角色进行比较，然后进行归类，可进行精确比较或设置一定的相似度，或选择检查点坐标。

978-7-111-56714-1-Chapter08-82.jpg指定唯一BOM：为每个零件指定唯一的BOMID。

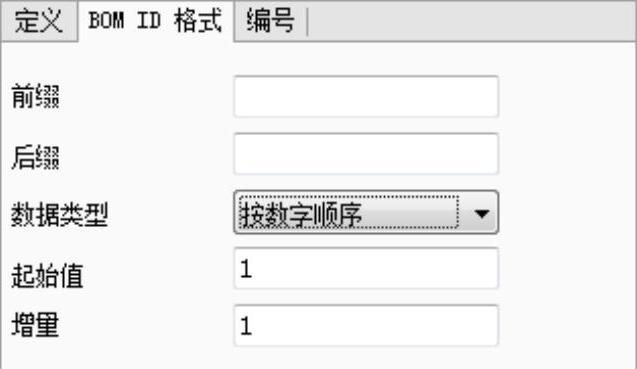

978-7-111-56714-1-Chapter08-83.jpgBOMID格式：如图8-42所示，切换到“BOMID”选项卡，可对BOMID的格式进行设置，如可设置前缀和后缀（如将后缀设置为“号”，那么BOMID标号就会变成1号、2号......），在“数据类型”下拉列表中可选择使用字母编号。

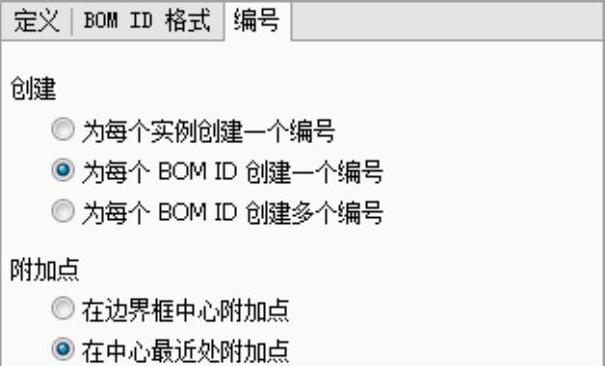

978-7-111-56714-1-Chapter08-84.jpg编号：如图8-43所示，切换到“编号”选项卡，可对编号的数量和标注位置等进行设置。其中“创建”选项组中的三个单选按钮，用于设置编号的数量，其不同效果如图8-44所示；“附加点”选项组的两个单选按钮，用于设置编号附加点的位置，其不同之处如图8-45所示（编号的创建，见8.2.4节的讲述）。


图8-42 “BOMID格式”选项卡


图8-43 “编号”选项卡

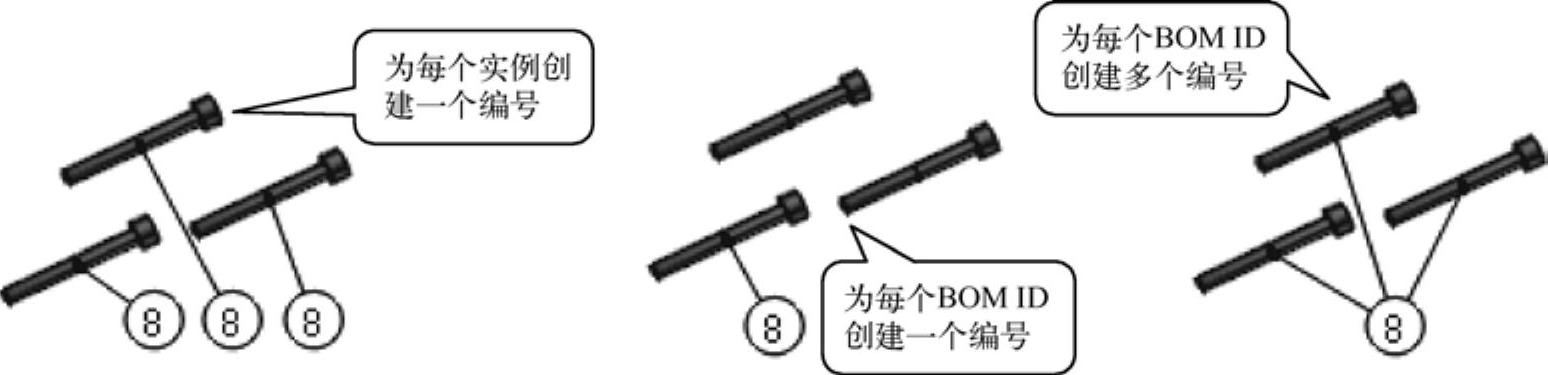

图8-44 根据BOMID创建编号的不同方式

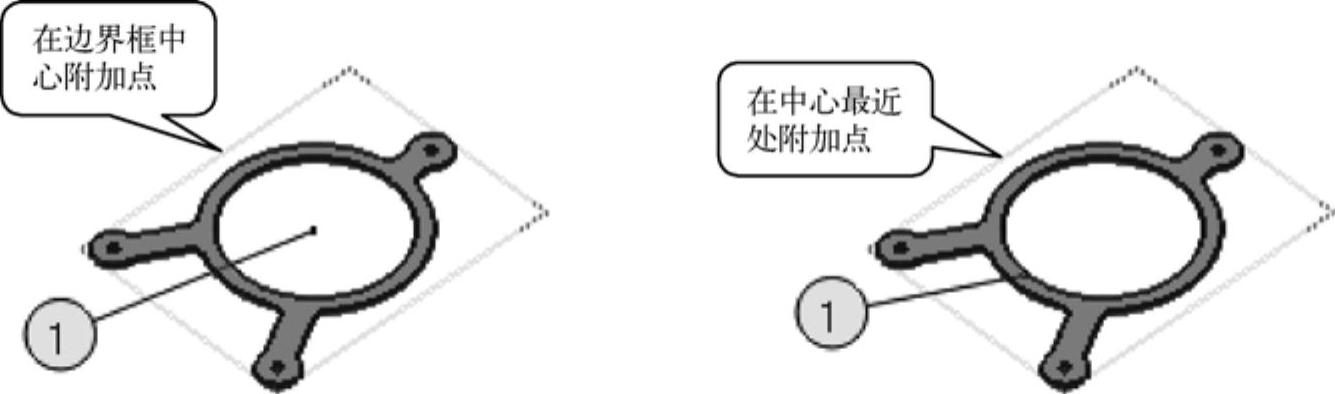

图8-45 “编号”的不同位置效果
