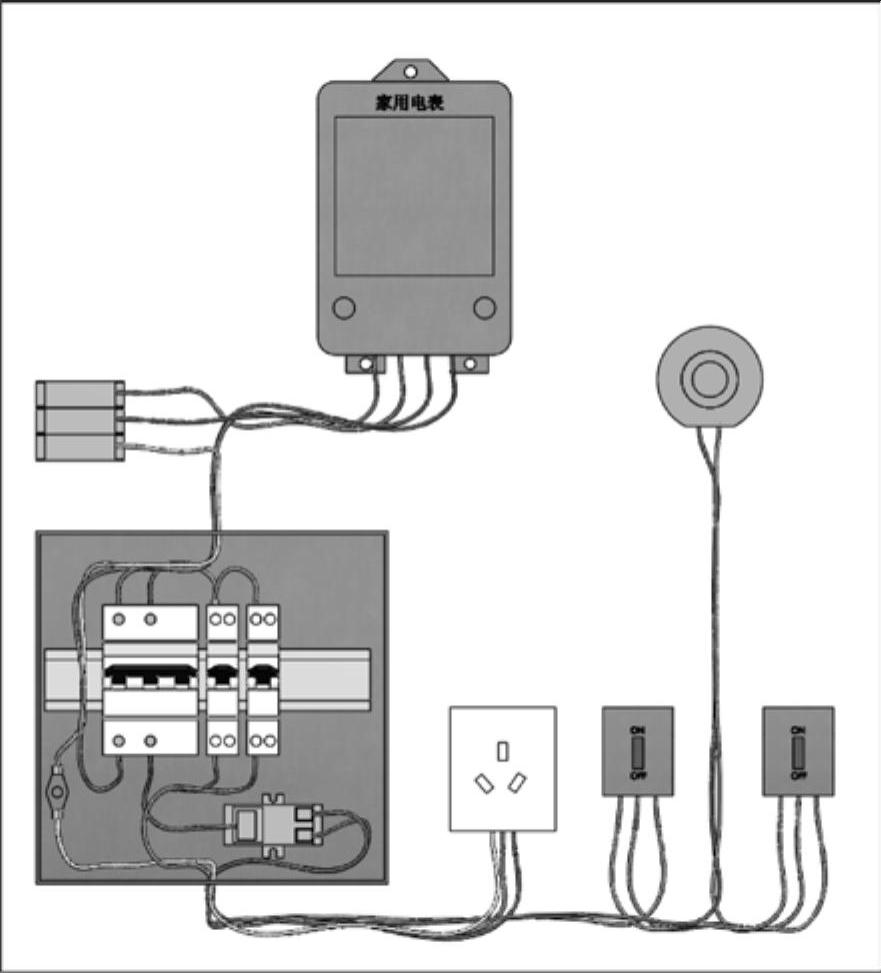

本实例将使用本书提供的素材文件，来完成如图7-76所示的家用配电箱三维电路图的绘制，以练习本章所学到的知识。

图7-76 本实例要绘制的家用配电箱三维电路图效果

【制作分析】

本实例主要练习三维布线能力，所以所有原理图提前已经绘制好，操作的关键是三维零件的导入、设置关联、布线参数的设置和布线的生成及调整等（读者也可以反向操作，看能否根据三维图绘制出正确的电气原理图）。

【制作步骤】

在Electrical中，单击“文件”选项卡中的“工程管理器”按钮，打开“工程管理器”对话框，然后单击“解压缩”按钮（选择文件），解压缩本书提供的素材文件“家用电路.proj.tew”，如图7-77左图所示。打开解压缩的文件，如图7-77右图所示。

图7-77 “工程管理器”对话框和打开文件后的“文件”选项卡

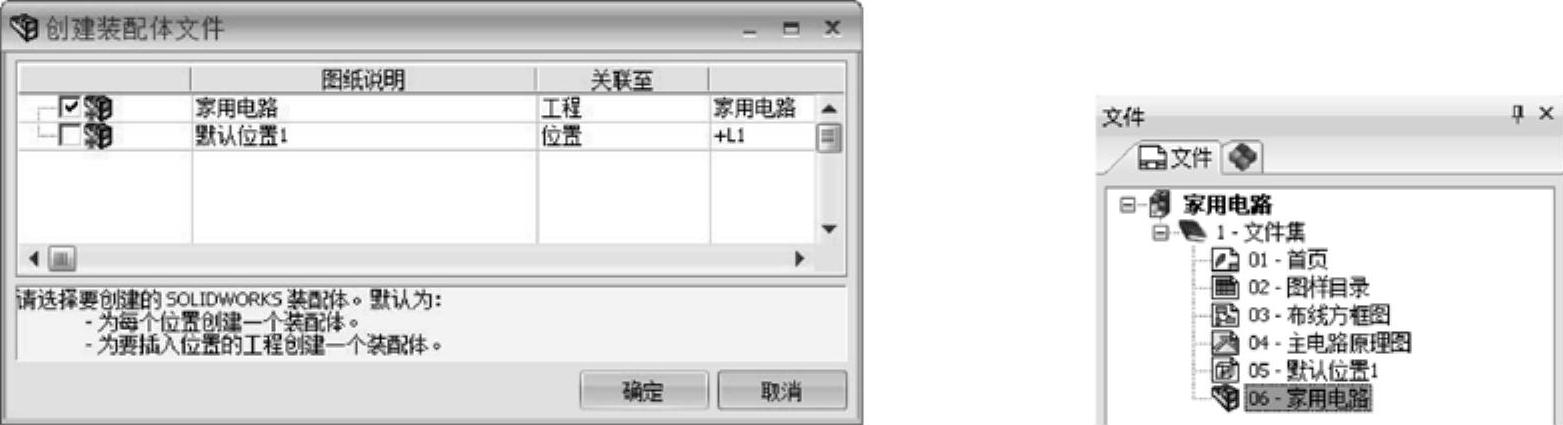

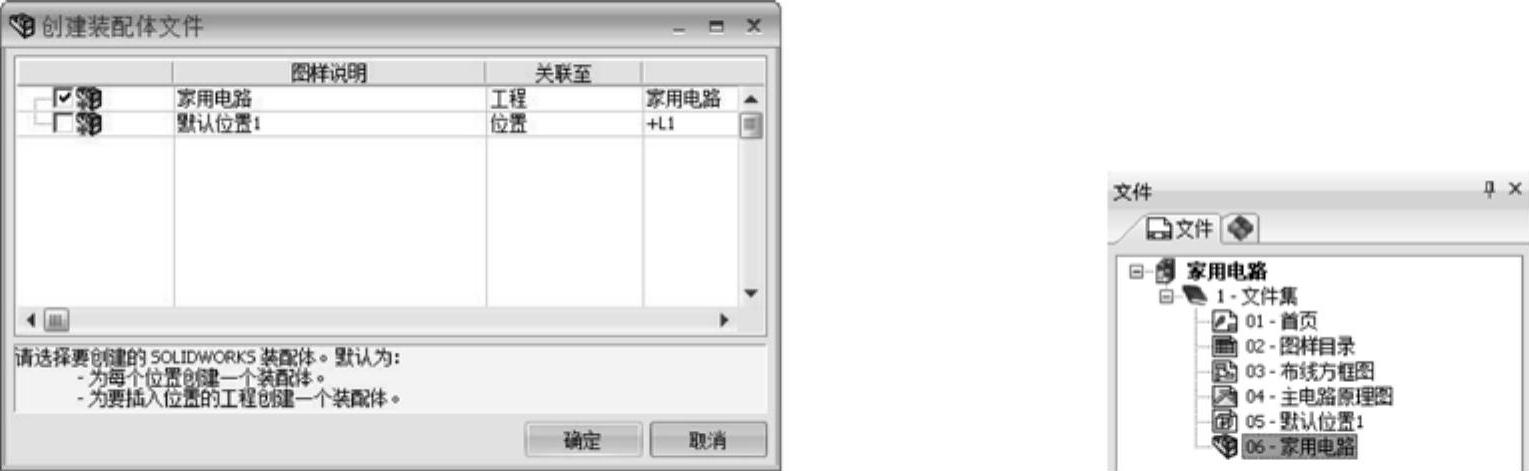

默认解压缩的“家用电路.proj.tew”已经绘制了布线方框图、电路原理图和2D机柜布局图样，但是未包含三维装配体文件。单击“处理”选项卡中的“SOLIDWORKS机柜布局”按钮，打开“创建装配体文件”对话框，如图7-78左图所示。选中“家用电路”复选框，单击“确定”按钮，创建装配体文件，如图7-78右图所示。

图7-78 “创建装配体文件”对话框和在“文件”选项卡中创建的装配体文件

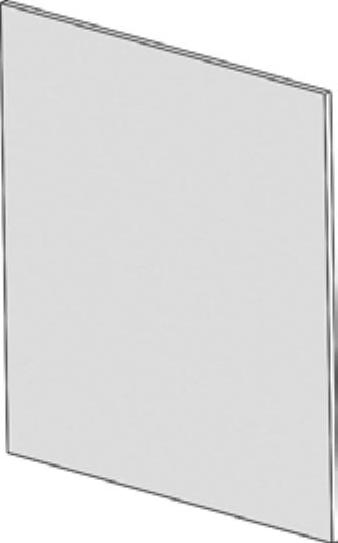

双击创建的“家用电器”装配体文件，打开SolidWorks三维操作界面（应提前打开“Electrical”插件）。首先单击“装配体”选项卡中的“插入零部件”按钮，自外部导入本书提供的素材文件“墙.SLDPRT”（图7-79），作为所有电气件的附着物。

通过与步骤3相同的操作，导入“J252010.SLDPRT”文件，并将其装配到合适的位置，如图7-80所示。右击Electrical Manager树中的“J252010”（配电箱）项，选择“关联”菜单命令，再选择插入的文件，在其之间创建关联。

图7-79 自外部导入的“墙”文件效果(www.daowen.com)

图7-80 插入了“配电箱”文件的效果

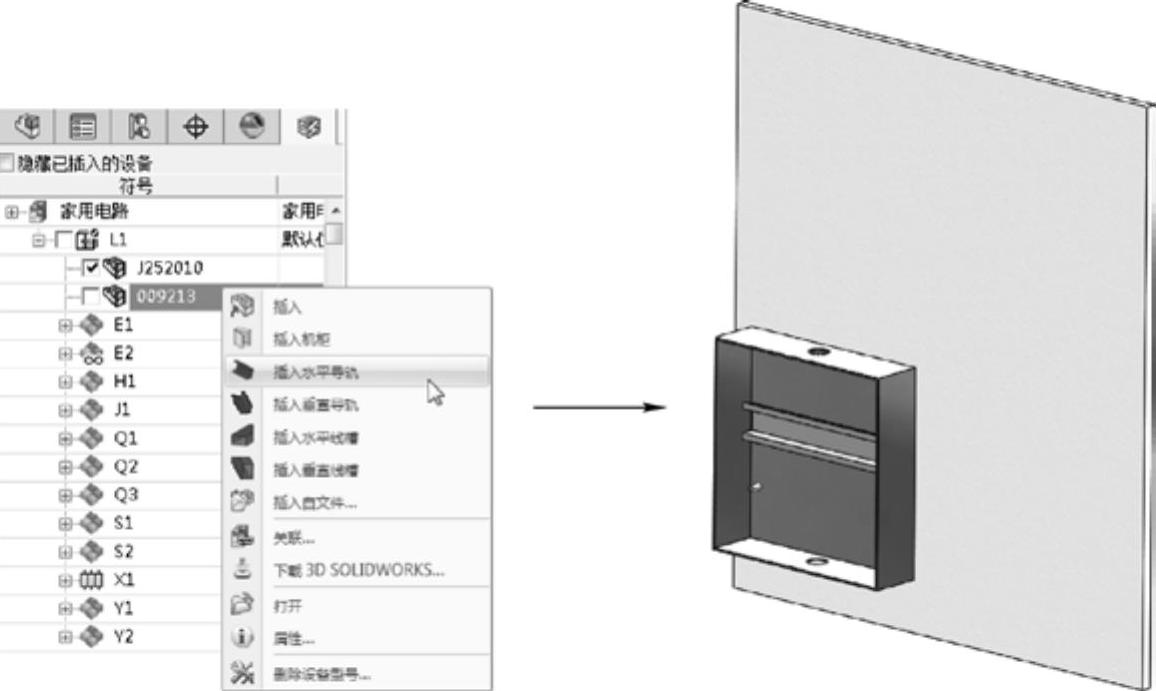

右击Electrical Manager树中“009213”项，选择“插入导轨”菜单选项，在配电箱中插入水平导轨，如图7-81所示。

图7-81 插入水平导轨操作和效果

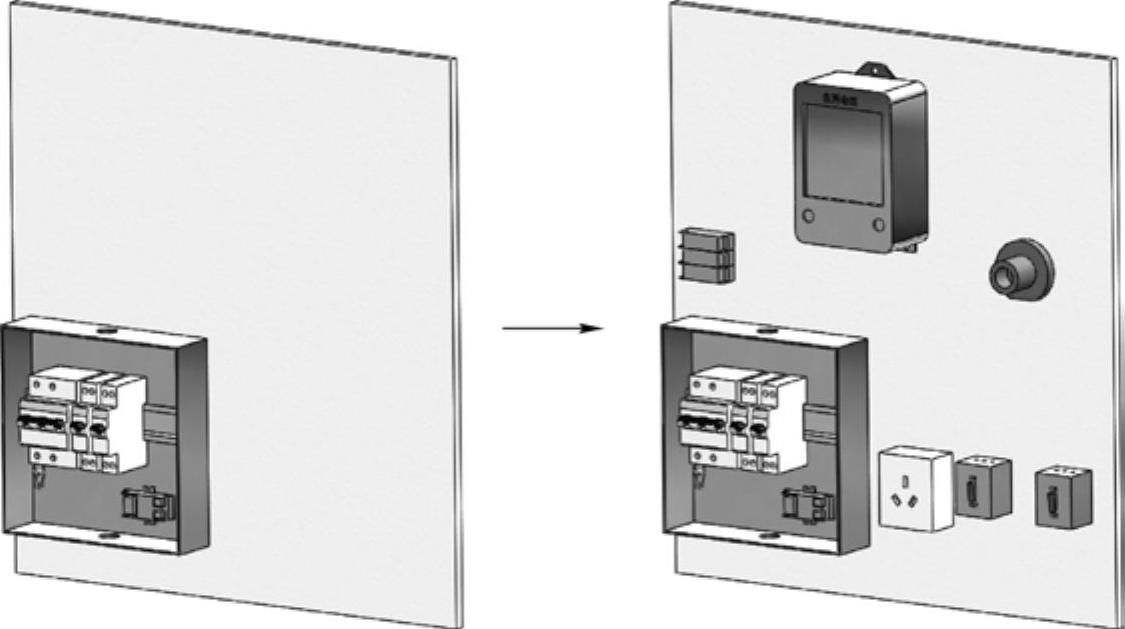

通过相同操作，插入配电箱中的所有电气元件，如图7-82左图所示，以及配电箱之外的所有电气元件，并定义它们的位置，如图7-82右图所示。

图7-82 家用配电箱箱内和箱外的元件效果

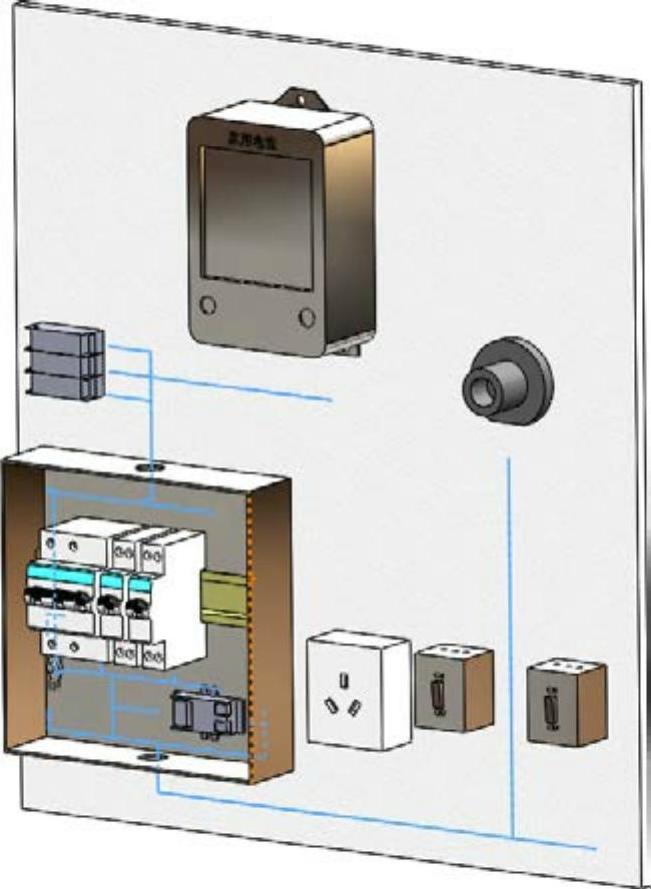

绘制3D草绘图线，如图7-83所示。单击“SolidWorks Electrical 3D”选项卡中的“创建布线路径”按钮，选择绘制的3D图线作为布路路径（由于家用配电箱较为简单，一般不会使用线槽，所以为了令布线规整，应绘制较详细的布线路径）。

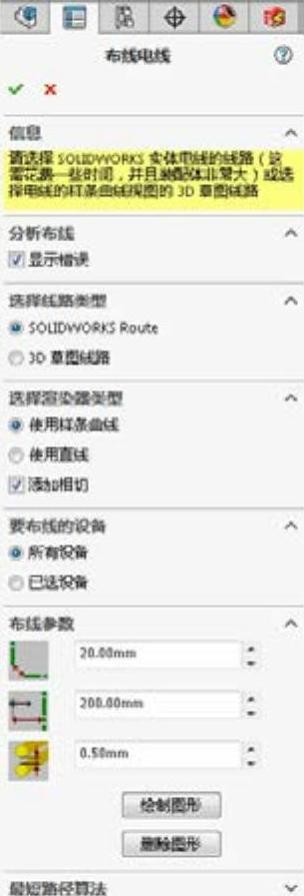

单击“SolidWorks Electrical 3D”选项卡中的“布线”按钮，在打开的“布线电线”属性管理器中，按照图7-84所示设置布线参数，单击“确定”按钮，进行自动布线，效果如图7-76所示。

图7-83 需要绘制的“布线路径”

图7-84 设置布线参数
