在布线方框图中是使用电缆来连接电气元件的。实际上可以像为零件符号设置设备型号一样，为每根电缆都设置具体的电缆型号（设置电缆型号实际上还有很多作用，如可用于生成端子排图样等，否则生成的图样不完整，后面会有讲述）。

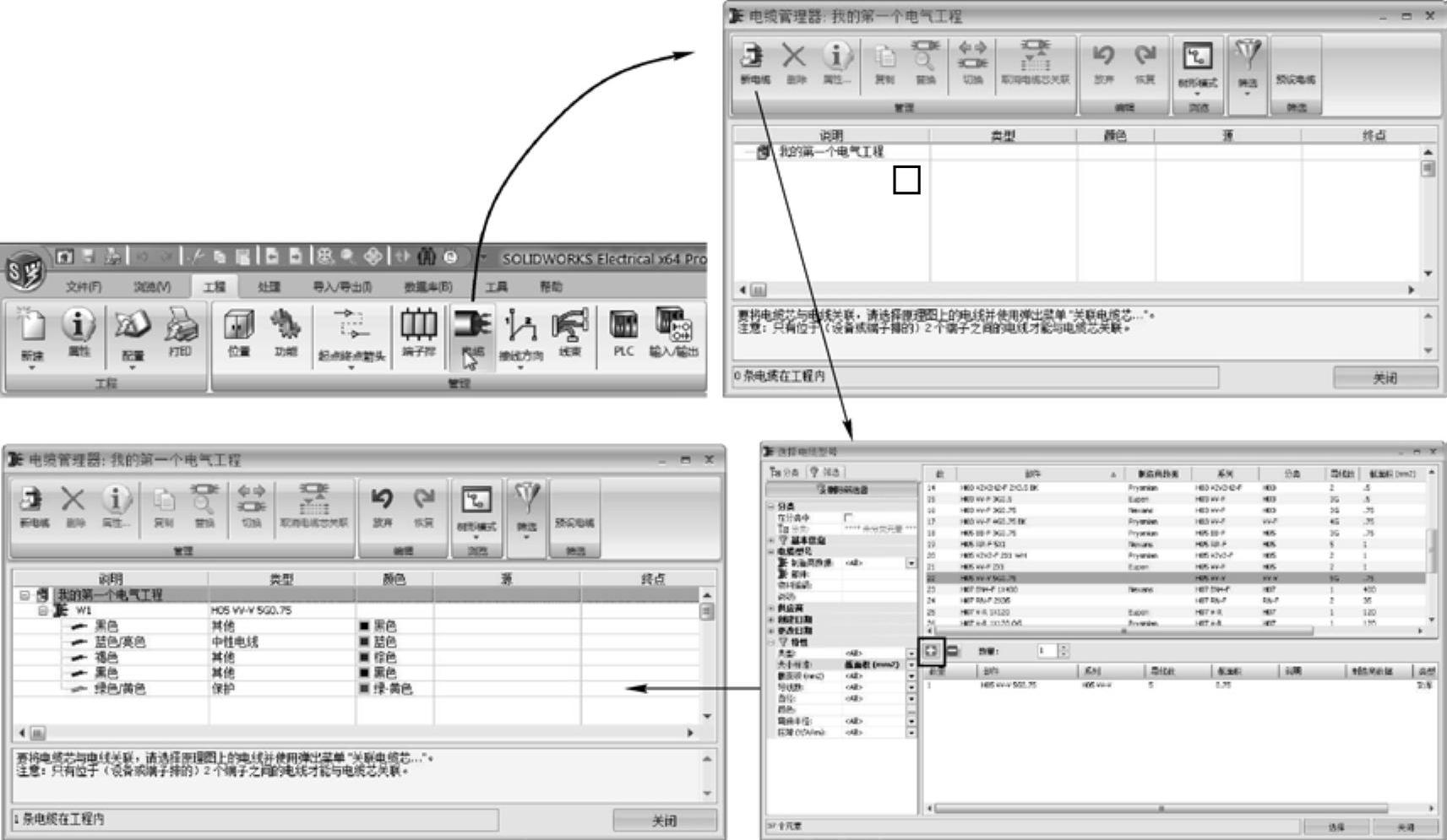

在设置电缆前，首先需要添加可以使用的电缆，如图7-63所示。单击“工程”选项卡中的“电缆”按钮，打开“电缆管理器”对话框，然后单击“新电缆”按钮，打开“选择电缆型号”对话框，选择一种电缆型号，并添加到下面列表中，单击“选择”按钮，即可添加可用的电缆（通常一段电路，就需要使用一种电缆，所以这里可以一次添加多个电缆，当然也可以在设置电缆时再添加）。

图7-63 新建电缆(www.daowen.com)

添加了可用电缆后，在布线方框图中双击连接电气元件的电缆，打开“详细布线”对话框，如图7-64所示（此时，可以发现系统自动添加了电线，但是未添加电缆）。要为此段线路设置电缆，可单击“预设电缆芯”按钮，打开“预设电缆和电缆芯”对话框，然后选中上面添加的电缆（选中相应复选框），如图7-65右图所示，单击“确定”按钮，回到“详细布线”对话框，如图7-65左图所示。将左侧电气零件的端点（列表位置）拖动到电缆对应的端点处，即可完成电缆的设置（完成后，电线将被电缆取代）。

图7-65 选用电缆并设置
