完成了上述操作后,就可以执行自动布线操作了。但前提是所添加的三维电气模型,在Electrical中有对应的二维符号,并且用其绘制了电气原理图。因为在自动布线时,系统需要调用这些数据。
如图7-60所示,单击“SolidWorks Electrical 3D”选项卡中的“布线”按钮,在打开的“布线电线”属性管理器中,选中“SolidWorks Route”单选按钮,并按照图7-60左图所示设置布线参数,单击“确定”按钮,即可自动进行布线,并生成布线实体线路,如图7-60右图所示。

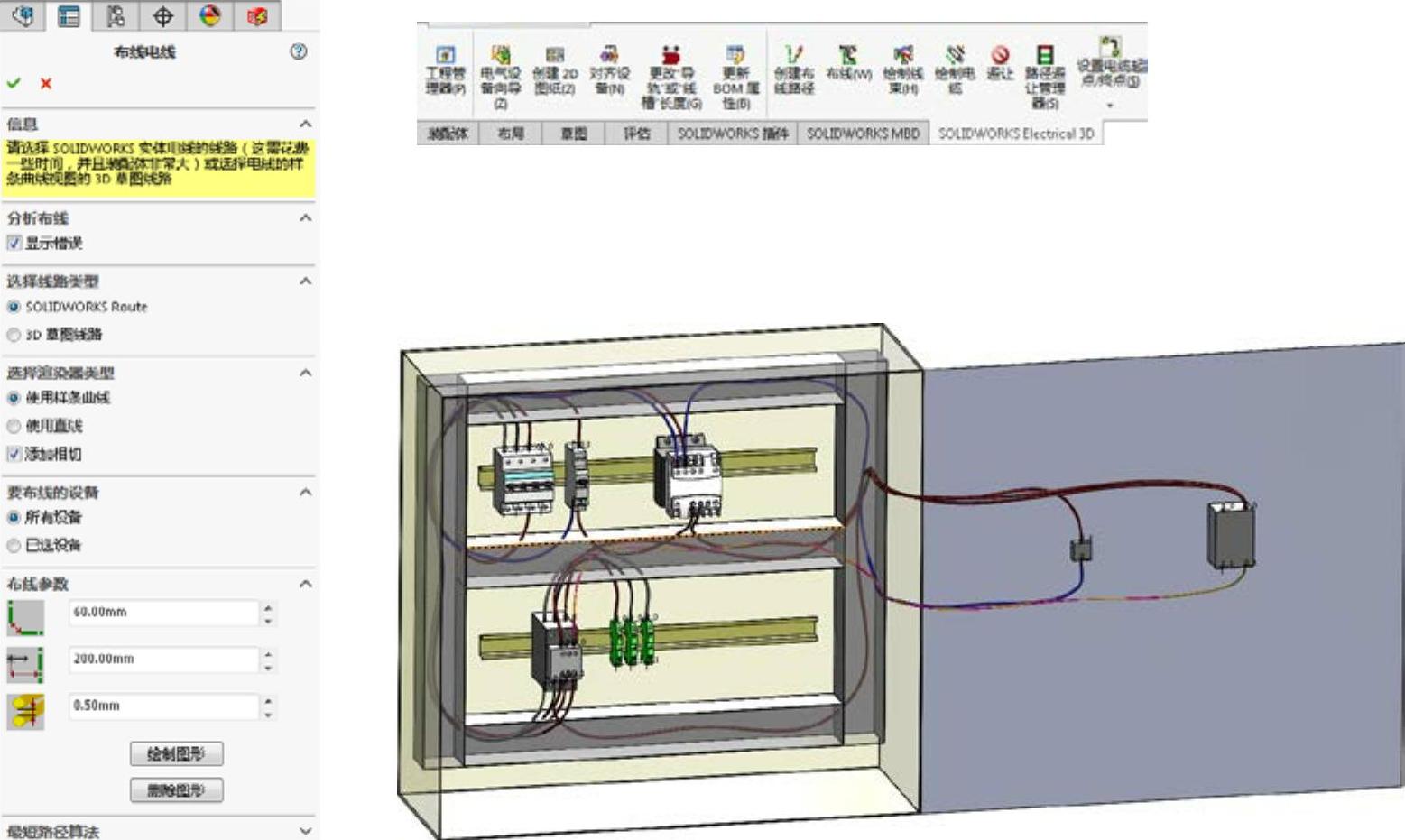

图7-60 自动布线操作和效果
“布线电线”属性管理器中,如选中“3D草图线路”单选按钮进行布线,将只生成3D草图线路,而不生成线路实体。此外,“要布线的设备”卷展栏中,如选中“已选设备”单选按钮,并选择某个设备,将仅生成该设备的布线路径。(www.daowen.com)
“布线参数”卷展栏中的数值较为重要,也较难理解和掌握,下面做一下重点说明。
“两个布线路径间的距离”文本框:该文本框的值用于设置两个布线路径间的距离。当两个布线路径(就是7.3.6节中创建的布线路径)间的距离大于该值时,则系统认定其为两个路径,如小于该值,则认定其为一个路径。
“连接点与第一个布线路径距离”文本框:该文本框的值用于设置连接点与布线路径间的距离。如小于该值,那么就从连接点开始到布线路径进行布线,如大于该值,那么就不从该布线路径生成布线。
“线路中电缆/电线间距”文本框:用于设置电缆或电线间的间距值(在可能的情况下,应与该值接近)。
