下面介绍插入3D零件的操作。如图7-48所示，进入Solid Works操作界面后，在系统自动打开的“Electrical Manager”选项卡中，右击相关零件（如右击“机柜”零件），选择“插入机柜”菜单选项（如不清楚右击的为何种零件，则直接选择“插入”命令即可），再在操作区中单击即可。

图7-48 插入机柜

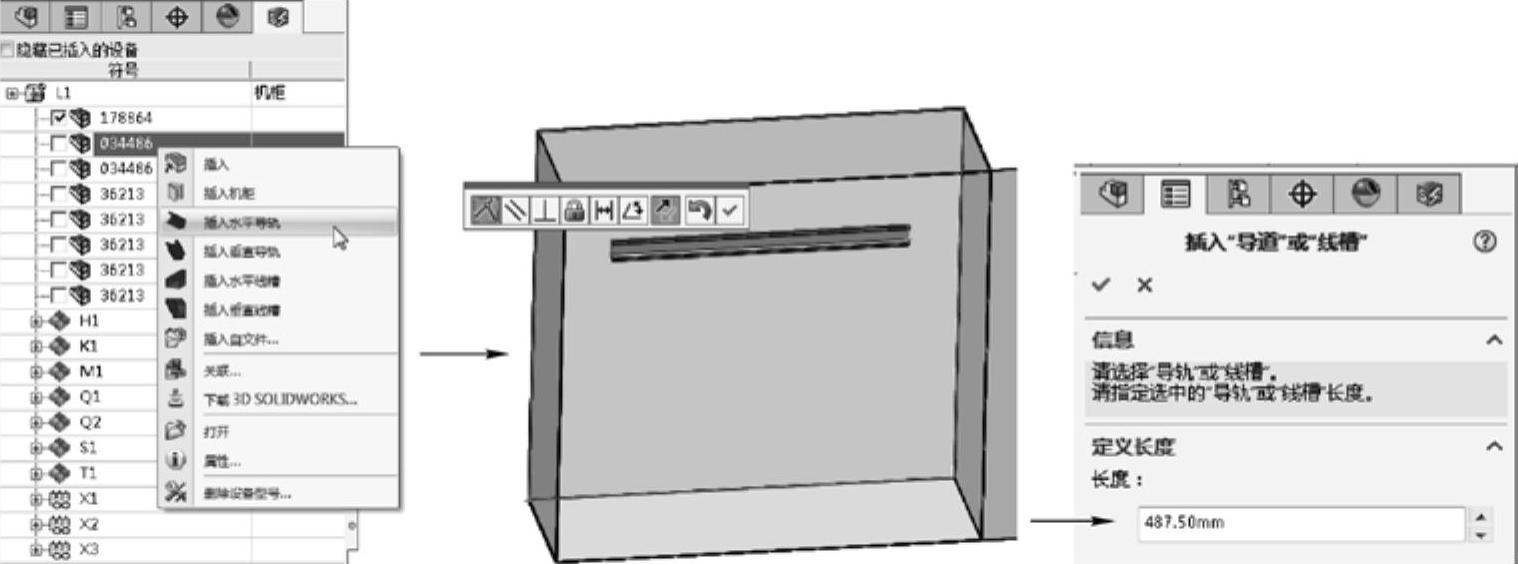

插入导轨和线槽的操作与插入机柜操作稍有不同。如图7-49所示，插入时首先会要求确认配合，完成后可在左侧的“属性”选项卡中设置导轨或线槽的长度。

图7-49 插入导轨

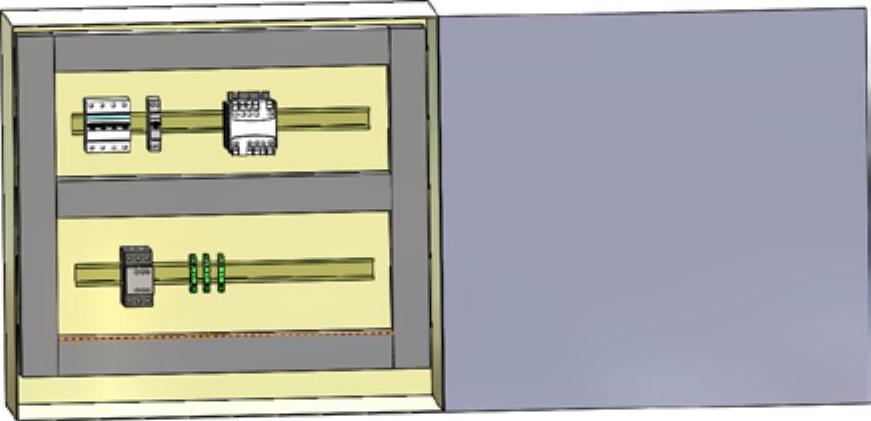

线槽导轨和其余电气元件插入后，可通过添加配合的方式，定义零件的位置，最终效果如图7-50所示。

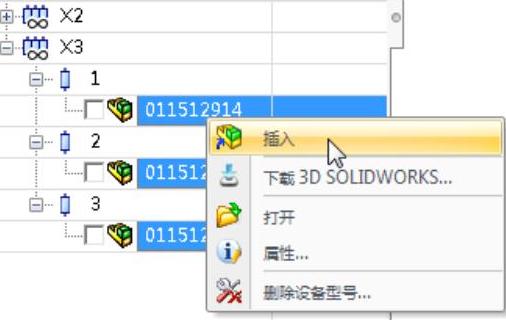

需要说明的是插入端子排的操作稍有不同。如图7-51所示，要一次插入多个端子排，可选择所有要插入的端子排，然后右击选择“插入”菜单命令，按系统提示进行操作即可。

图7-50 完成零件插入的机柜效果

图7-51 插入端子排

提示(www.daowen.com)

如系统自动关联的三维模型无法满足当前设计要求，或者用户感觉所插入的三维模型不够美观，也可以插入自定义的三维模型（或从别的地方下载的电气模型）。

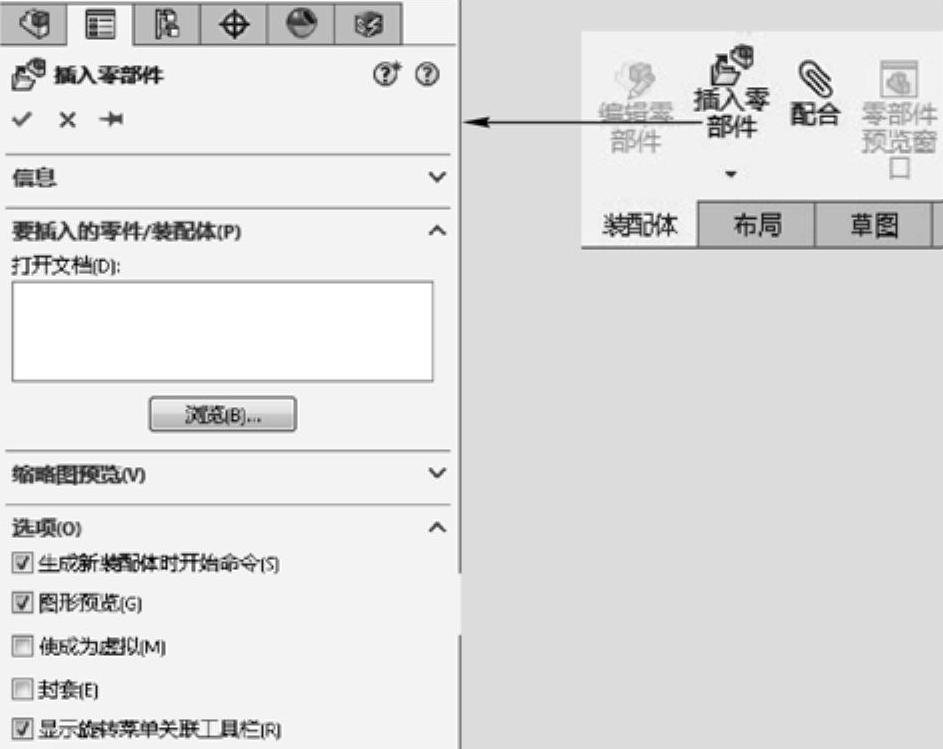

自外部插入零件操作并没有什么不同，与普通的装配模式一样，单击“装配体”选项卡中的“插入零部件”按钮，然后在打开的“属性”选型卡中，单击“浏览”按钮，找到三维电气文件，选择“插入”即可，如图7-52所示（只是要确保所插入的为带有电气特征的三维模型）。

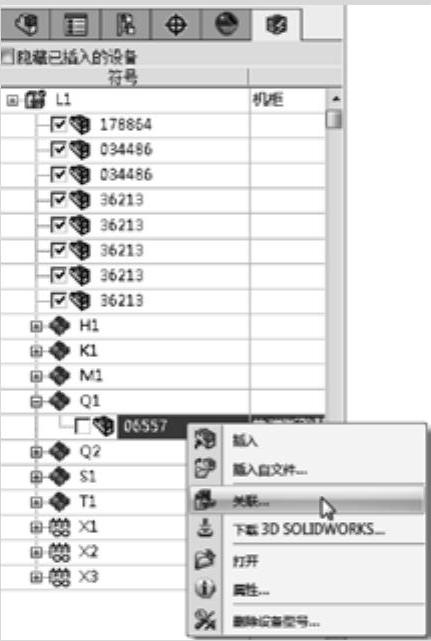

在插入外部的电气三维模型后，可右击某个零件，然后选择“关联”菜单命令，如图7-53所示，再单击刚才插入的电气三维模型，令其关联到零件即可。

图7-52 自外部插入零件

图7-53 关联外部插入的零件

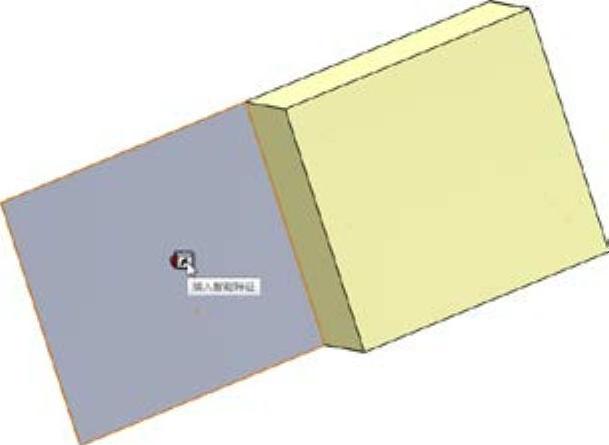

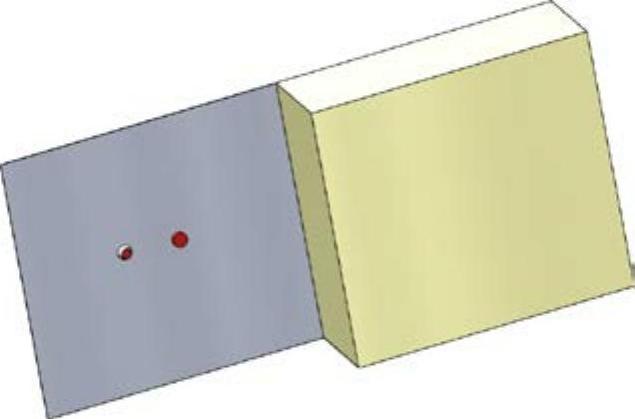

如图7-54所示，在插入按钮和指示灯类的包含智能特征的零件时，在将零件插入到特定位置处后，不要忘记再单击一次零件自动显示出来的“插入智能特征”按钮，这样可以在所在面板上自动打孔。图7-55所示为按钮和指示灯插入后的效果。

图7-54 插入指示灯

图7-55 完成插入指示灯和按钮后的效果
