由于在三维电气模型中会包含机柜、导轨和线槽等零件，而在二维原理图中并不会添加此类零件，为了在三维电气模型设计过程中方便调用，在进行三维设计之前，还需要创建2D机柜布局图样，操作方法如下。

单击“处理”选项卡中的“2D机柜布局”按钮，如图7-36所示，打开“创建2D机柜布局图样”对话框，选择机柜布局所关联到的位置（所谓关联到某个位置，即表示要创建此位置的2D机柜布局图样，关于什么是“位置”，见下面“提示”），单击“确定”按钮，即可创建一个空白的2D机柜布局图样。

图7-36 创建2D机柜布局图样

提示

在Electrical中，什么是“位置”呢？实际上位置就是电气件物理上所处的位置，如端子排位于机柜中，那么就可以定义其“位置”是机柜，如电动机位于电机房中，那么就可以定义其“位置”为泵房。

如图7-37所示，在左侧可停靠面板中切换到“设备”选项卡，右击工程名称，在快捷菜单中选择“新建”>“位置”菜单命令，打开“位置”对话框，在“说明”文本框中填入所创建“位置”的名称；在“关联文件集”下拉列表中选择位置所属的文件集（如仅有一个文件集，那么保持系统默认设置即可），最后单击“确定”按钮，即可创建位置。图7-38所示为“设备”选项卡中显示的新创建的位置。

图7-37 创建位置

创建位置后，如再次执行创建2D机柜布局图样操作，那么在“创建2D机柜布局图样”对话框中，即可见到刚才创建的位置，如图7-39所示。

图7-38 创建的位置

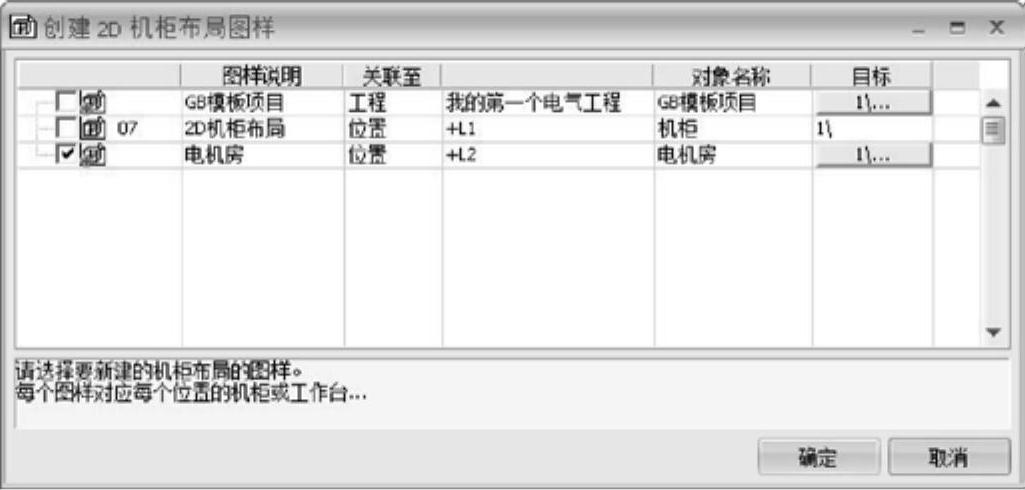

图7-39 插入2D机柜布局图样时选择位置界面

创建了空白的2D机柜布局图样后，在文件树中双击打开图样，系统将自动切换到“机柜布局”选项卡，单击“添加机柜”按钮，打开“选择设备型号”对话框，如图7-40所示。通过查找和添加等操作（同7.3.1节设置设备型号类似），然后在图样中单击，即可将机柜添加到图样中，效果如图7-40右图所示。

图7-40 为图样添加机柜

提示(www.daowen.com)

如所添加的图样相对于图框过大或过小，可在“机柜布局”选项卡的“比例”栏的下拉列表中，选用正确的图样比例，进行调整。

与添加机柜的操作相同，通过单击“机柜布局”选项卡中的“添加导轨”和“添加线槽”按钮，可以为图样添加需要的多个导轨和线槽，如图7-41所示。

图7-41 为图样添加线槽和导轨效果

提示

如果添加的导轨和线槽大小和长度等不合适，可在“设备型号属性”对话框中（右击，在快捷菜单中选择“设备型号属性”菜单命令）的“尺寸”栏中，更改“宽、高、厚”和“长度”选项，完成更改后，需要右击图形在快捷菜单中选择“符号”>“更新”菜单命令进行更新。

完成上述操作后，可以在导轨上安放零件，安放零件的操作与添加机柜的操作基本相同。如图7-42左图所示，展开”机柜布局”选项卡（系统通常会自动切换到这个选项卡）中的相关零件，右击其下的轮廓图形，选择“插入”菜单命令，然后在导轨需要安放零件的位置处单击，即可将零件添加到图形中，如图7-42右图所示。

图7-42 为图样插入零件

端子排的插入稍有不同（在插入端子排之前，可设置其余端子排与一个端子排关联），如图7-43所示，右击包含所有端子排轮廓图形的端子排，在快捷菜单中选择“插入端子排”菜单命令，然后在打开的“命令”面板中，设置端子排的间距，以及后续端子排的位置等，在导轨的某个位置单击，即可将端子排添加到图样上，如图7-43右图所示。

图7-43 为图样插入端子排

提示

通过上述操作，基本上就完成了2D机柜布局图样的创建，可以开始3D电气图样的设计了。不过对于未出现在机柜中的设备，Electrical也做了考虑。

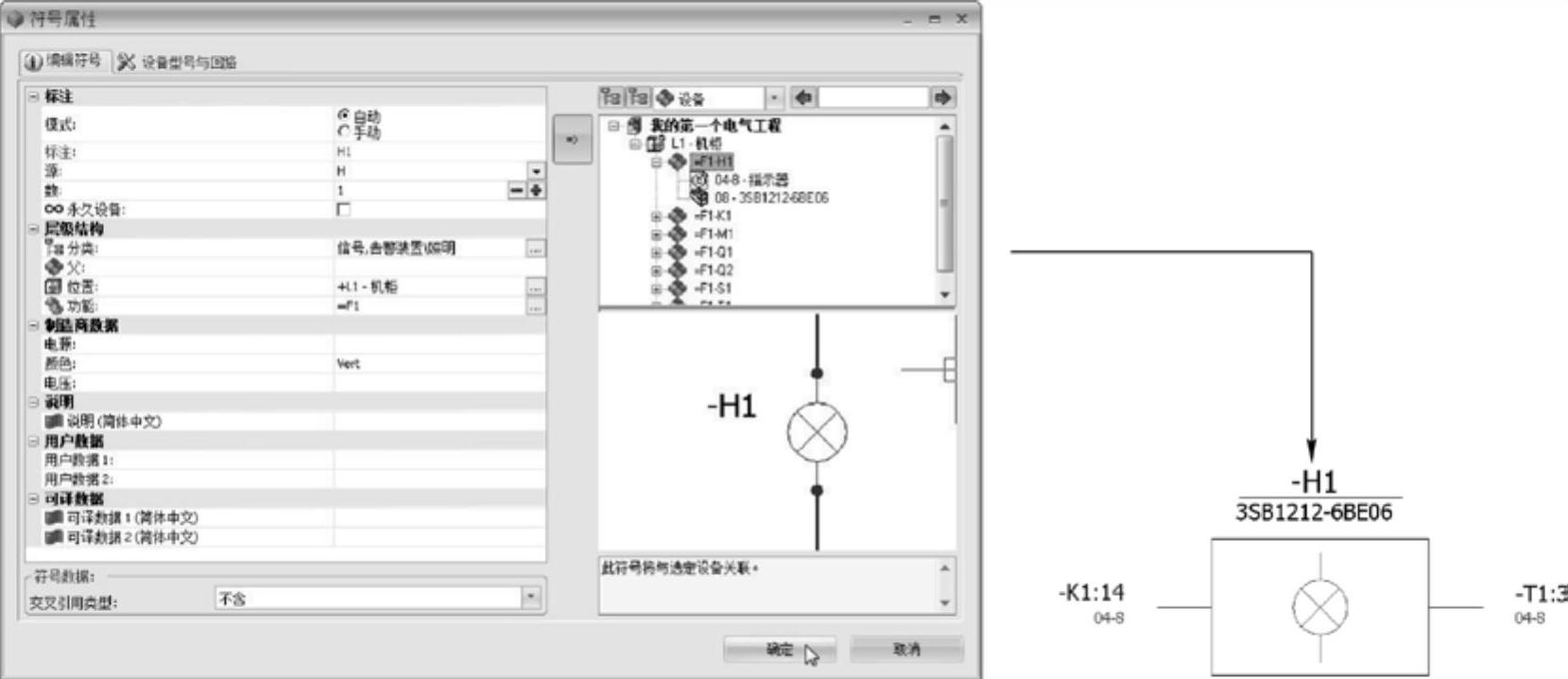

如处于机柜面板上的指示灯，可以单击“机柜布局”选项卡中的“接线图符号”按钮，在打开的“符号属性”对话框中，设置与此设备关联的设备，如图7-44所示，然后在图形中单击添加此接线图符号（表示在此位置包含此设备）。

图7-44 插入设备接线图符号
