在创建三维电气线路模型之前，首先应为二维图样中（即Electrical中）添加的电气符号设置具体的设备型号（相当于为其设置属性），在其具体型号下，根据数据库中的索引，会有三维模型与之对应，然后就可以使用对应的三维模型创建三维电气线路了。

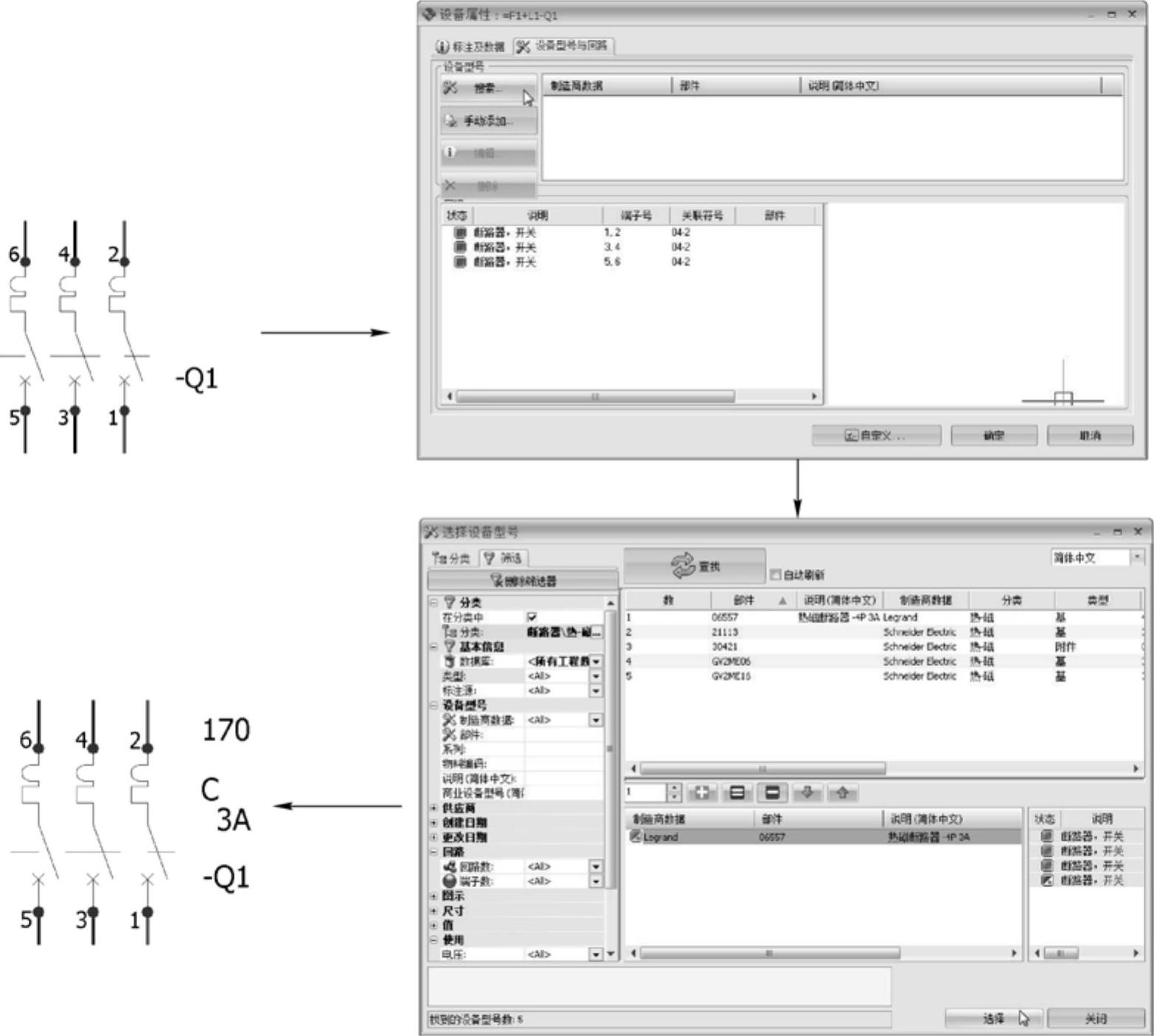

要设置电气设备型号，可任意双击一个电气设备。如单击如图7-35左上图所示的热磁断路器，系统将弹出“设备属性”对话框，切换到“设备型号与回路”选项卡，单击“搜索”按钮，打开“选择设备型号”对话框。单击“查找”按钮，在找到的可用型号中，选择一种设备型号，并单击“加”按钮，将其添加到下部列表中，然后单击“选择”按钮，即可为此设备设置型号，如图7-35所示。

图7-35 为电气元件设置型号

选用设备型号时，应注意所选设备型号的默认属性，如端子的个数等，应符合当前图样的设置需要。如果设备型号与当前要求不符，将会在图样中显示为红色。(www.daowen.com)

提示

在选择设备型号的过程中，在“选择设备型号”对话框中，通常左侧“筛选器”保持系统默认设置即可，如未找到可用的设备型号，可将“制造商数据”等设置为“ALL”，扩大搜索范围，然后再次查找。

由于系统默认提供的零件库数量有限，也许并不能完全满足设计需要，此时可在SolidWorks相关网站和论坛中，下载国产数据库零件包等（也可以自定义设备型号，由于篇幅限制不再介绍，有需要的读者，可关注本系列图书的后续版本）。
