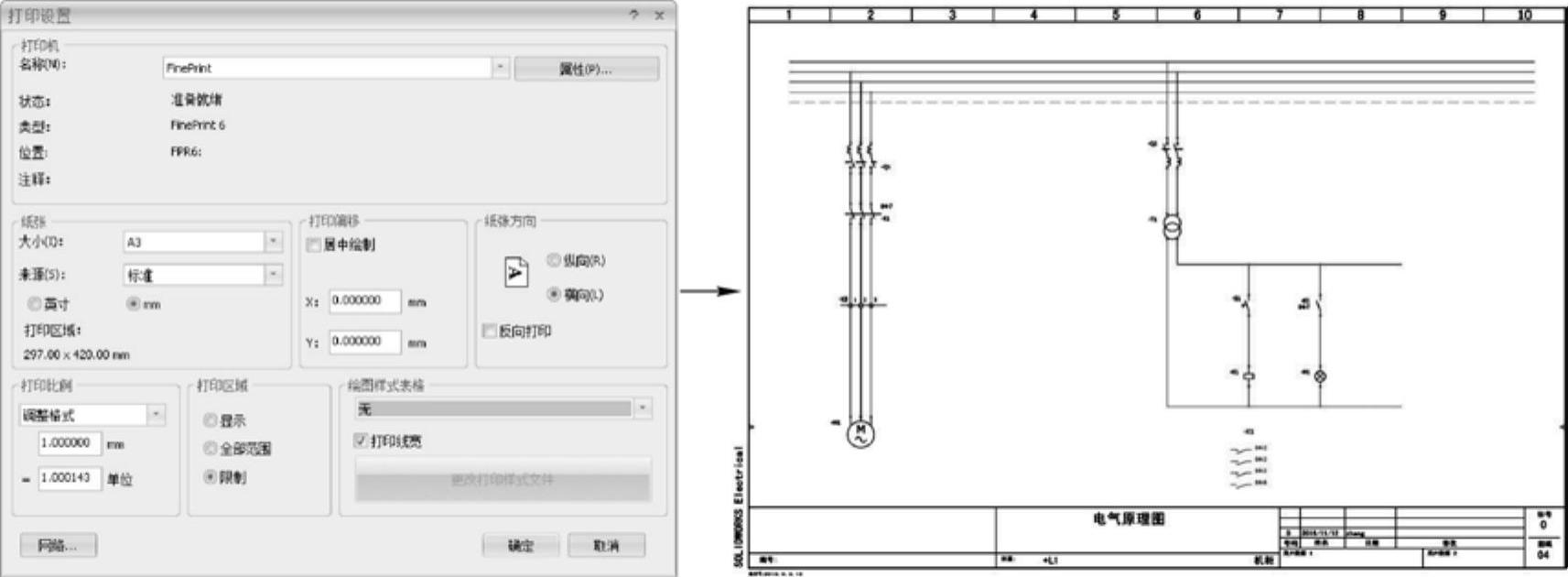

原理图的打印较为简单，完成原理图的绘制后，单击“文件”选项卡中的“打印”按钮，打开“打印设置”对话框。先在“名称”下拉列表中选择本机安装（或链接）的打印机，然后在“大小”下拉列表中选择与原理图图框相同大小的图样，选择“纸张方向”为“横向”，单击“确定”按钮，即可将图样打印出来。如图7-34所示。

图7-34 为图样选用图框

“打印设置”对话框中的其他选项，通常保持系统默认设置即可打印输出，下面解释几个主要选项。

“打印比例”选项组：可通过选项组设置当前图样的打印比例（在“打印比例”下拉列表中可以选择多种打印比例），如保持系统默认，则将自动调整打印比例（以完整打印到当前图样上）。(www.daowen.com)

“打印区域”选项组：如选中“显示”单选按钮，将仅打印当前绘图区域中显示的图样图线；如选中“全部范围”单选按钮，将打印当前绘图区域绘制的所有图样图线（包含图框之外绘制的图线）；如选中“限制”单选按钮，将仅打印“图框”内的电气图线。

“绘图样式表格”下拉列表：通过该下拉列表，可以选择打印输出要使用的图线样式（与AutoCAD中的打印样式表作用相同），如需要进行单色的黑白打印，选择“monochrome.tps”选项即可。

要将原理图导出为DWG或PDF格式，可在“导入/导出”选项卡中单击相关按钮，按向导操作即可，此外，还可以将电气图发布为eDrawing格式。
