本节介绍电气符号的插入操作。Electrical电气符号的特点是可以直接打断电线，插到需要单击位置处。相关操作如下。

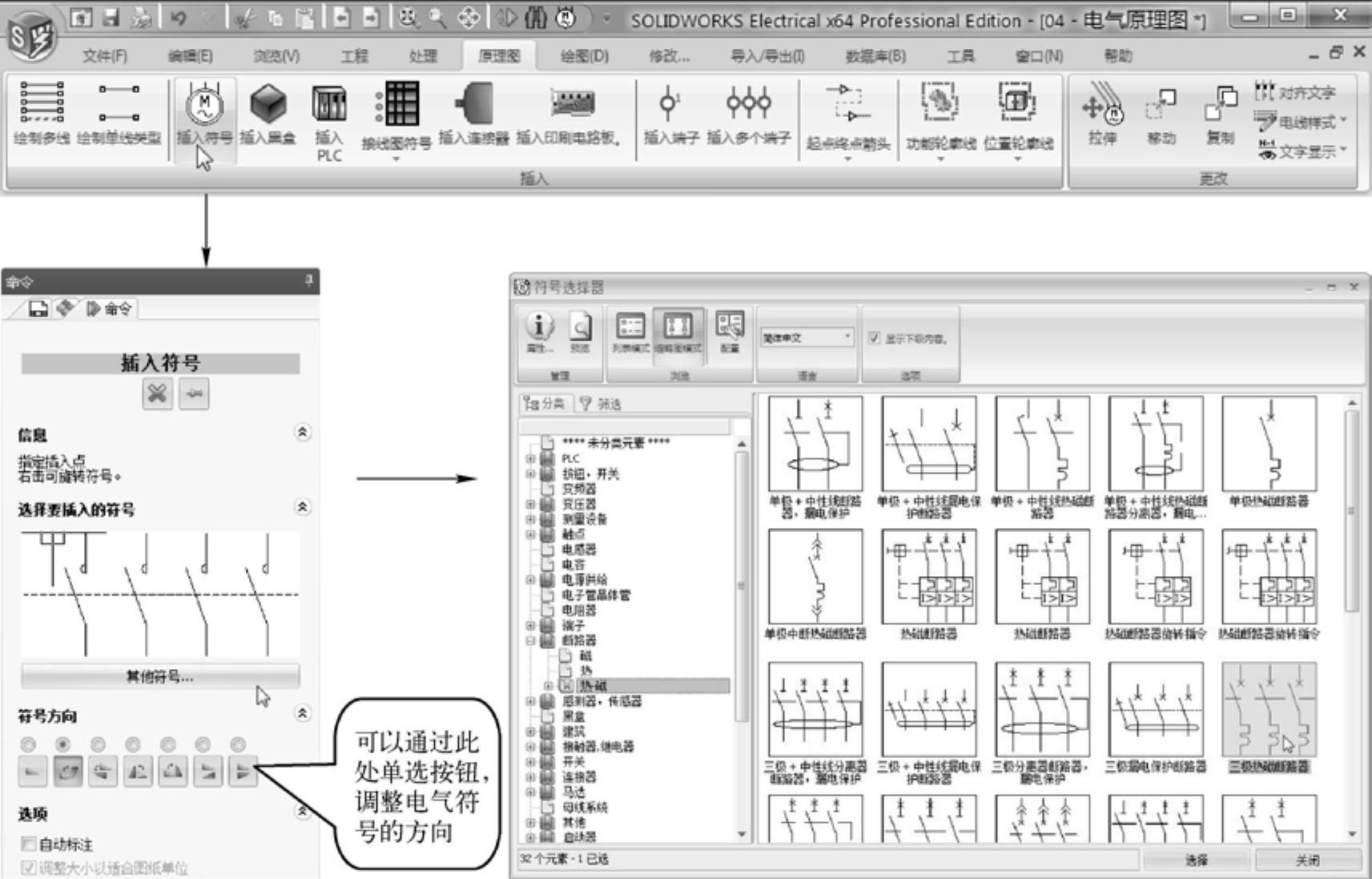

接着7.2.1节进行操作。在绘制电线后，单击“原理图”选项卡中的“插入符号”按钮，在左侧可停靠面板中自动打开的“命令”选项卡中，单击“其他符号”按钮，打开“符号选择器”对话框，如图7-18所示。然后按照常见分类选择的方式，找到“三级热磁断路器”符号，并单击“选择”按钮（表示要使用此符号）。

图7-18 选择电气元件

鼠标移动到竖向的多线位置处并单击，系统弹出“符号属性”对话框，如图7-19所示。保持系统默认设置（在7.2.4节中，会讲到该对话框的一个用途；在7.3.1节中，会讲到其另外一个用途；而在此处，保持默认设置即可），单击“确定”按钮，即可插入选择的元件。如图7-19所示。

通过相同操作，单击“插入符号”按钮，单击“其他符号”按钮后，找到“三极电源触点”符号，并将其插入即可，如图7-20所示。

图7-19 插入电气元件

(www.daowen.com)

图7-20 插入三极电源触点

提示

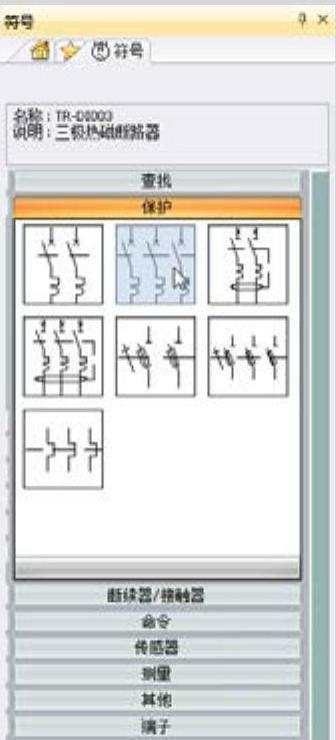

上述符号插入操作，较易上手，但是较为麻烦，实际上系统提供了另外一种快速插入符号的方法。用户可在右侧可停靠面板中切换到“符号”选项卡，并在其分类中找到要插入的符号，然后将符号直接拖动到图样中的图线上即可，如图7-21所示。

通过右侧可停靠面板“符号”选项卡插入符号的优点，是省去了设置符号属性的步骤，而且可以根据符号名称快速找到要插入的元件，如图7-22所示，所以较为便捷；缺点是需要对电气符号等较为熟悉（用得较熟练时，可以使用该功能）。

图7-21 快速插入符号

图7-22 查找元件
