在绘制电气原理图时，通常先绘制电线。Electrical中的电线有多线和单线类型，其中多线的绘制操作类似AutoCAD中多线的绘制，单线绘制类似AutoCAD中直线的绘制，多线的绘制操作如下。

（本操作接7.1.3节进行操作）在新创建了电气工程后，在左侧可停靠面板中双击系统默认添加的“电气原理图”，打开此空白图样。

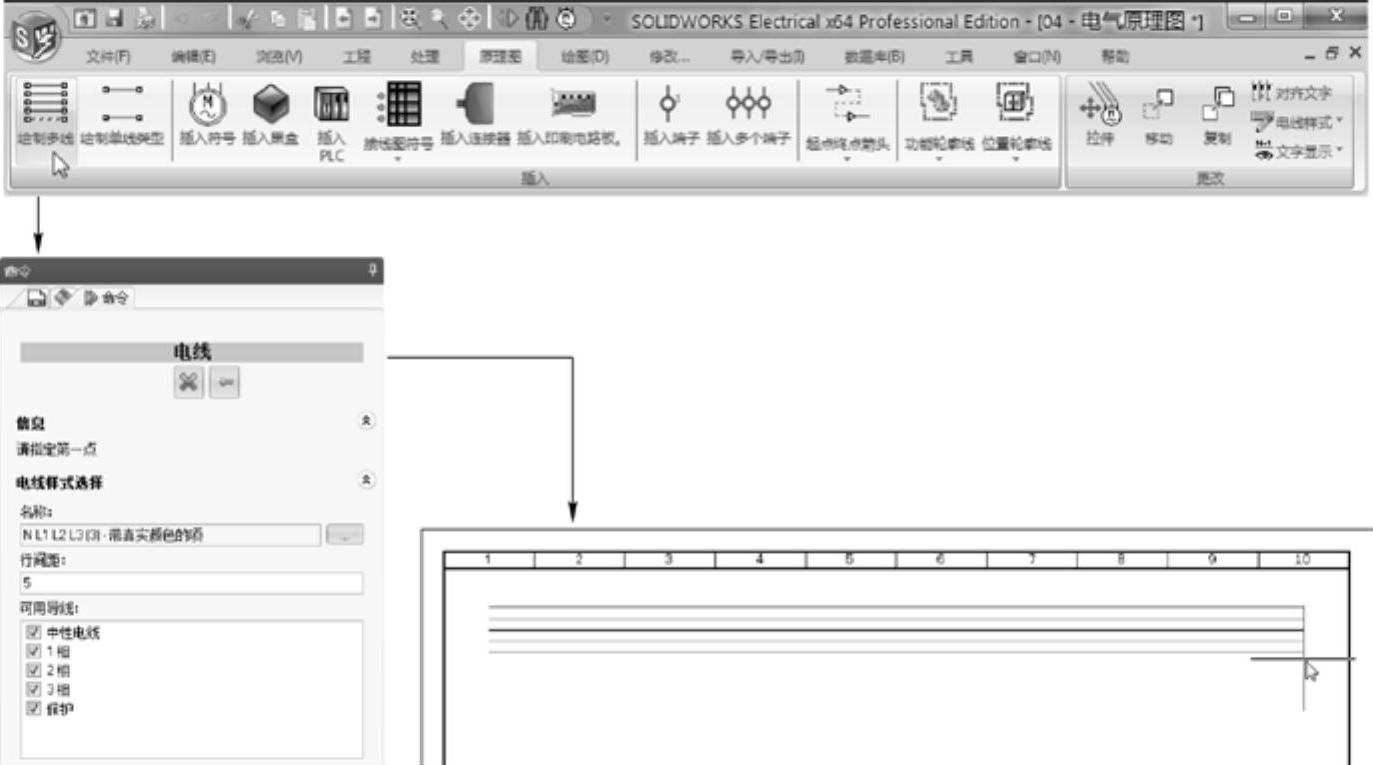

切换到“原理图”选项卡，单击“绘制多线”按钮，如图7-16顶图所示。保持左侧面板中的选项不变（表示绘制5条导线的多线），然后在绘图区域中单击，并在水平拖动后再次单击，然后在适当的位置右击结束多线的绘制，如图7-16下图所示。

图7-16 绘制多线(www.daowen.com)

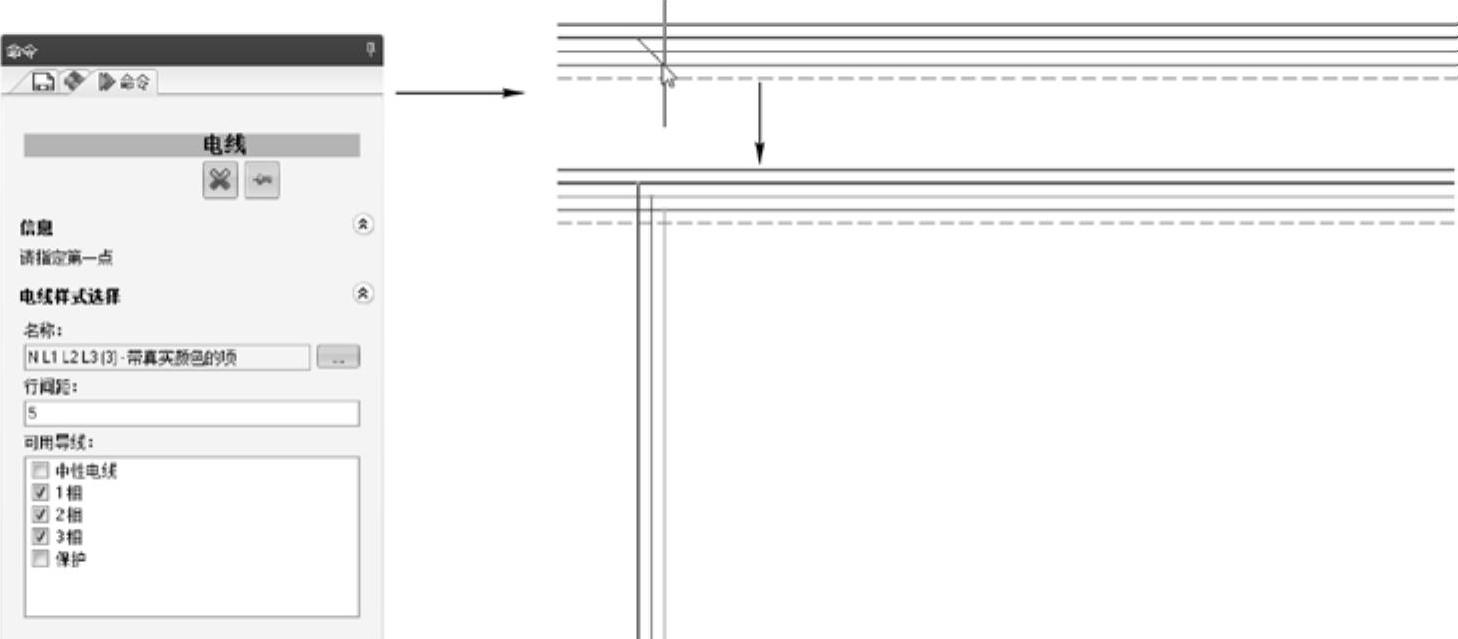

再次单击“绘制多线”按钮，并在左侧可停靠面板中取消选中“中性电线”和“保护”复选框，如图7-17左图所示。然后在如图7-17右上角视图所示的位置单击，向右下角拖动单击，然后向下拖动，再右击结束多线的绘制，如图7-17右图所示。

图7-17 绘制多线中的三条导线

单线的绘制与多线类似，单击“原理图”选项卡中的“绘制单线类型”按钮，然后通过“单击>拖动>单击>右击”的方式，即可完成绘制。单线绘制时，通过左侧可停靠面板中的设置，同样可以一次绘制多条电线（并可设置线间距），读者不妨自行尝试一下。
