SolidWorks2016:工程管理和新建工程的高级应用

本节介绍初次接触Electrical要进行的基本操作。完成SolidWorks 2016的安装、并选择安装Electrical后,选择“开始”>“所有程序”>“SolidWorks 2016”>“SolidWorks Electrical”菜单命令,可以启动Electrical,如图7-3所示。

Electrical启动后,将自动打开“工程管理器”窗口,如图7-3所示。这里说明一下,Electrical使用“工程”来管理电气项目,如一个抽水站的电气项目,可以使用一个“抽水站”工程项目来管理有关这个抽水站的所有电气图样。

“工程管理器”窗口是用来管理电气工程项目的管理器,初次打开Electrical后,首先需要创建一个电气“工程”,才能开启电气设计。

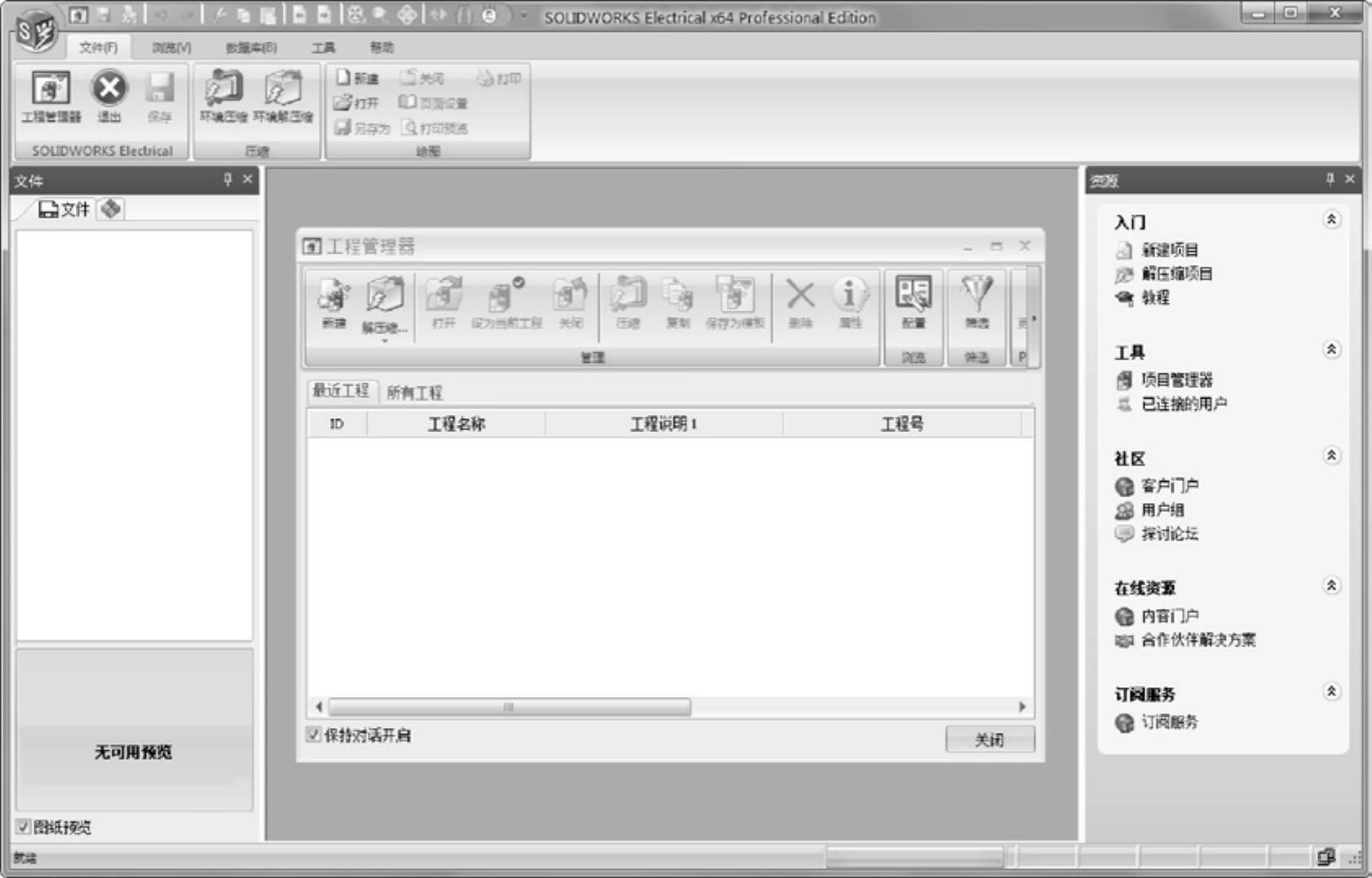

图7-3 SolidWorks Electrical第一次启动后的操作界面

如图7-3所示,单击“新建”按钮,打开“新建工程”对话框,如图7-4所示,选择“GB_Chinese”工程模版(简体中文模版),并在“名称”文本框中输入工程名称,然后连续单击两次“确定”按钮,即可创建一个空白工程。

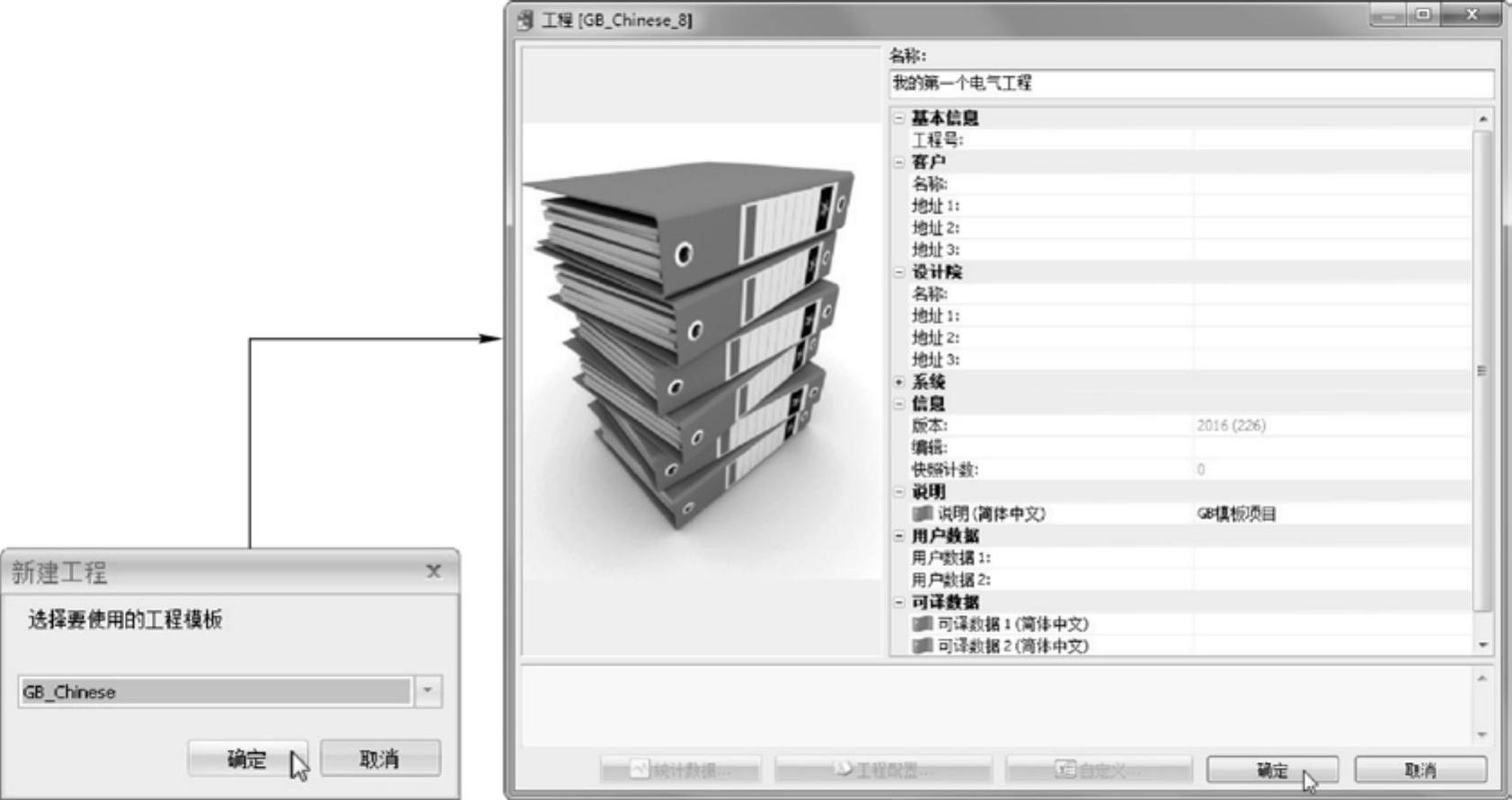

图7-4 新建工程

提示

Electrical工程数据自动保存在SQL数据库中(在安装SolidWorks时,会自动安装相应的SQL数据库),其大多数并非以文件的形式存在。不过用户在操作时,无需理会SQL方面的操作,Electrical会按照程序的设置自动存取相关数据。至于如何复制和转移Electrical图样等,下面将有详细讲述。

图7-5左图所示为新创建并打开的Electrical工程文件,在Electrical软件界面左侧可停靠面板中,可发现工程自动添加的四个空白图样,如图7-5右图所示。

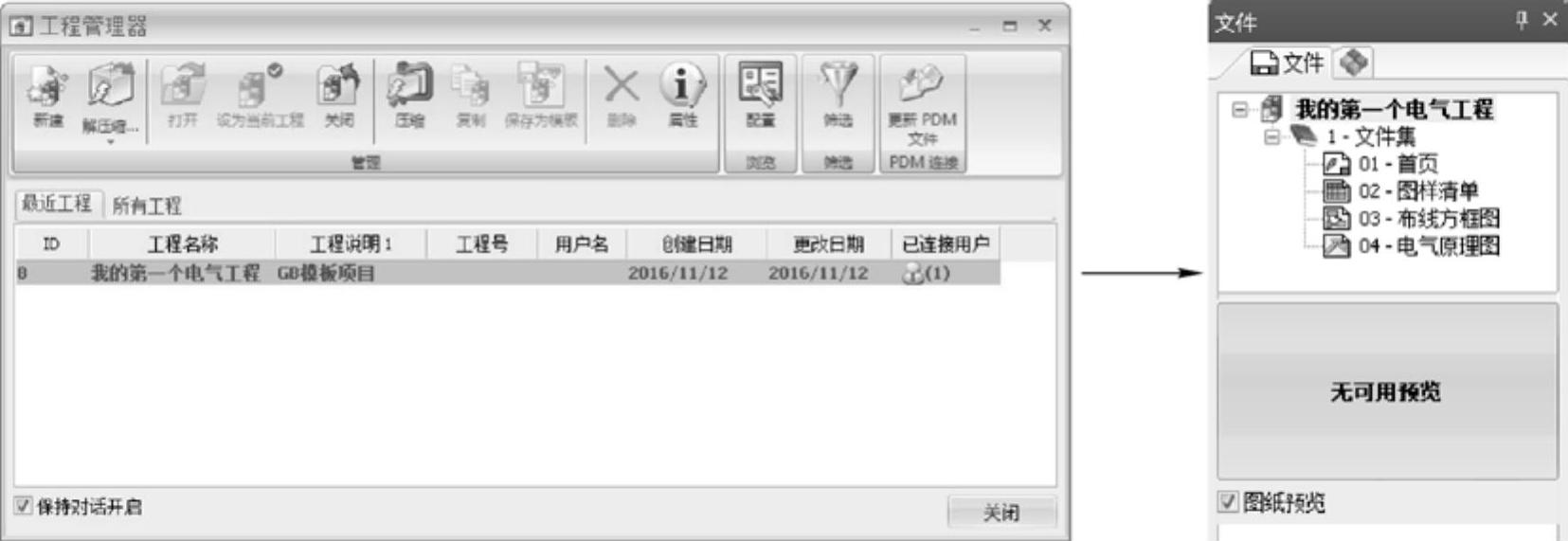

图7-5 创建Electrical工程并打开的效果

如图7-5左图所示,工程管理器(可单击Electrical程序主界面的“文件”选项卡工具栏中的“工程管理器”按钮打开“工程管理器”窗口)顶部的一排按钮用于对本机的电气工程项目进行管理。按钮功能解释如下。

978-7-111-56714-1-Chapter07-6.jpg“新建”按钮978-7-111-56714-1-Chapter07-7.jpg:用户创建新的工程。

978-7-111-56714-1-Chapter07-8.jpg“解压缩”按钮978-7-111-56714-1-Chapter07-9.jpg:(读者可先查看下面“压缩”按钮的作用),该按钮用于解压缩经(www.daowen.com)

过压缩打包的Electrical工程文件,即将工程(可以是别的计算机或本机压缩的工程文件)恢复到当前操作环境中。

978-7-111-56714-1-Chapter07-10.jpg“打开”按钮978-7-111-56714-1-Chapter07-11.jpg:打开工程资源管理器中选定的工程。

978-7-111-56714-1-Chapter07-12.jpg“关闭”按钮978-7-111-56714-1-Chapter07-13.jpg:关闭工程资源管理器中所选的工程。

978-7-111-56714-1-Chapter07-14.jpg“压缩”按钮978-7-111-56714-1-Chapter07-15.jpg:将选定工程及本机SQL库中(并包含当前工程的相关文件)调用的

相关数据,一起压缩为.tewzip(如978-7-111-56714-1-Chapter07-16.jpg)工程文件,压缩之前应关闭当前要压缩输出的工程(相当于常见的“保存”按钮)。

978-7-111-56714-1-Chapter07-17.jpg“复制”按钮978-7-111-56714-1-Chapter07-18.jpg:复制当前所选工程为一个新的工程。

978-7-111-56714-1-Chapter07-19.jpg“另存为模板”按钮978-7-111-56714-1-Chapter07-20.jpg:可以将选择的工程保存为模板(即在新建工程时,如图7-4

左图所示的下拉列表中选择的模板),模板中包含当前工程的设置和所有已经绘制的图样(被保存为模板的工程,应处于关闭状态)。

978-7-111-56714-1-Chapter07-21.jpg“删除”按钮978-7-111-56714-1-Chapter07-22.jpg:自数据库中删除所选工程(无法恢复,删除工程应谨慎操作,或者

在删除之前,先进行压缩处理)。

978-7-111-56714-1-Chapter07-23.jpg“属性”按钮978-7-111-56714-1-Chapter07-24.jpg:查看和设置所选工程的属性。

978-7-111-56714-1-Chapter07-25.jpg“配置”按钮978-7-111-56714-1-Chapter07-26.jpg:用于配置工程管理器中显示的列。

978-7-111-56714-1-Chapter07-27.jpg“筛选器”按钮978-7-111-56714-1-Chapter07-28.jpg:激活筛选器以帮助查找工程。

提示

此处按钮的功能,与Electrical程序主界面的“文件”选项卡工具栏中的相关按钮的功能基本相同。只是“文件”选项卡中的按钮,多了打印的相关功能,对于“文件”选项卡,后面将不再介绍。
