Electrical中的SolidWorks Electrical Schematic，是一个单独的软件包，有独立的设计环境和设计界面（图7-1），主要用于电气二维设计，如设计电气原理图、生成电气报表等。SolidWorks Electrical 3D部分，在SolidWorks中以插件形式存在（图7-2），可进行电气三维模型的绘制，且SolidWorks Electrical 3D可调用SolidWorks Electrical Schematic中的布线数据，然后进行自动布线。

SolidWorks Electrical Schematic主操作界面中，选项卡工具栏中提供了图样操作的各种工具，当前图样不同，工具也不相同；左侧可停靠面板包含电气图树、设备管理树等，底部为当前所选图样的预览图；图样绘制区用于绘制电气图；右侧可停靠面板，通常包含资源管理工具、符号面板等（可以在顶部“浏览”选项卡中，自定义可停靠面板中的可用面板）；状态栏中的按钮用于设置操作区中栅格线的显示等（与AutoCad基本相同）；快捷工具栏中的按钮同其他常用软件类似，此处不再赘述。

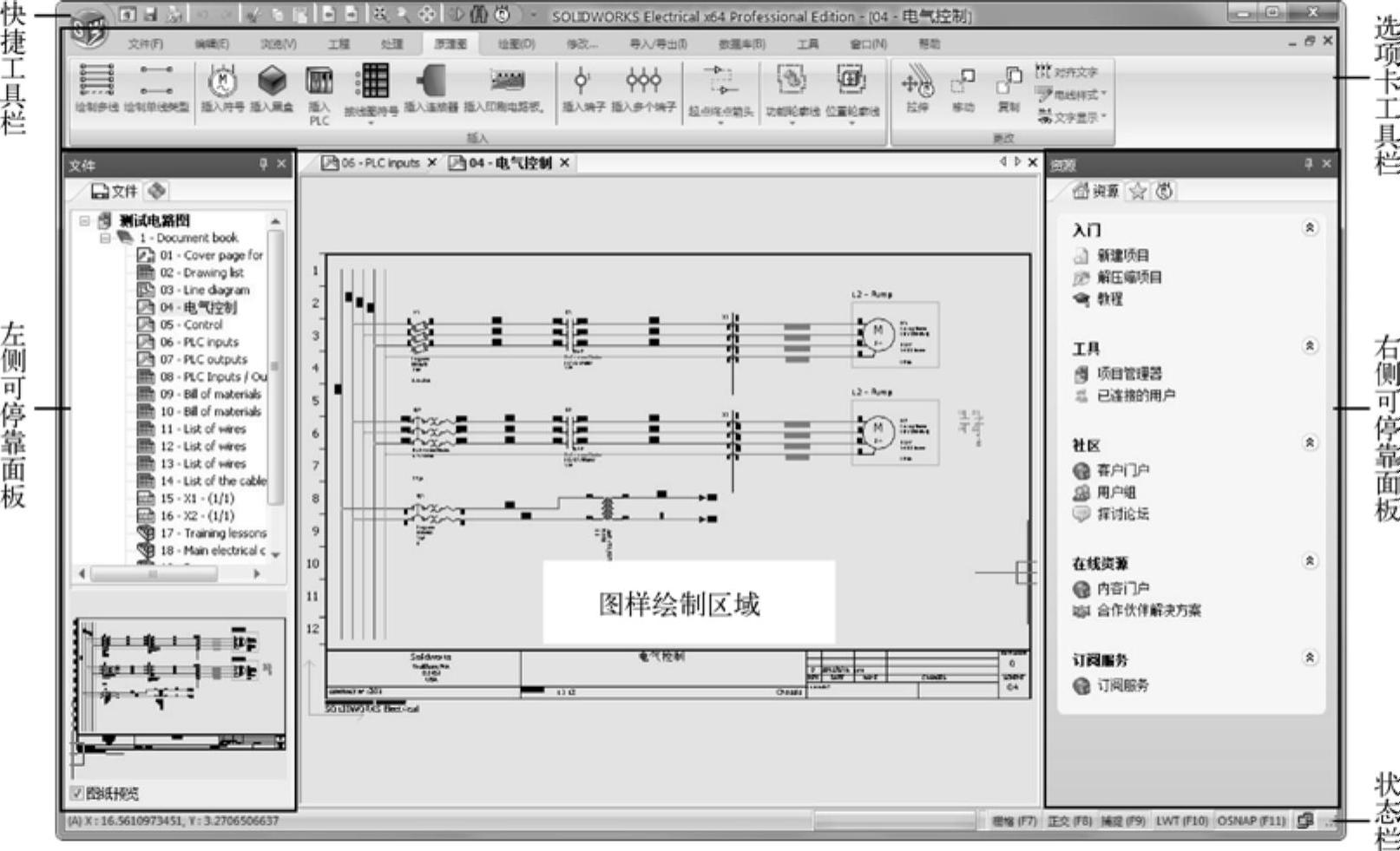

图7-1 SolidWorks Electrical Schematic的主操作界面

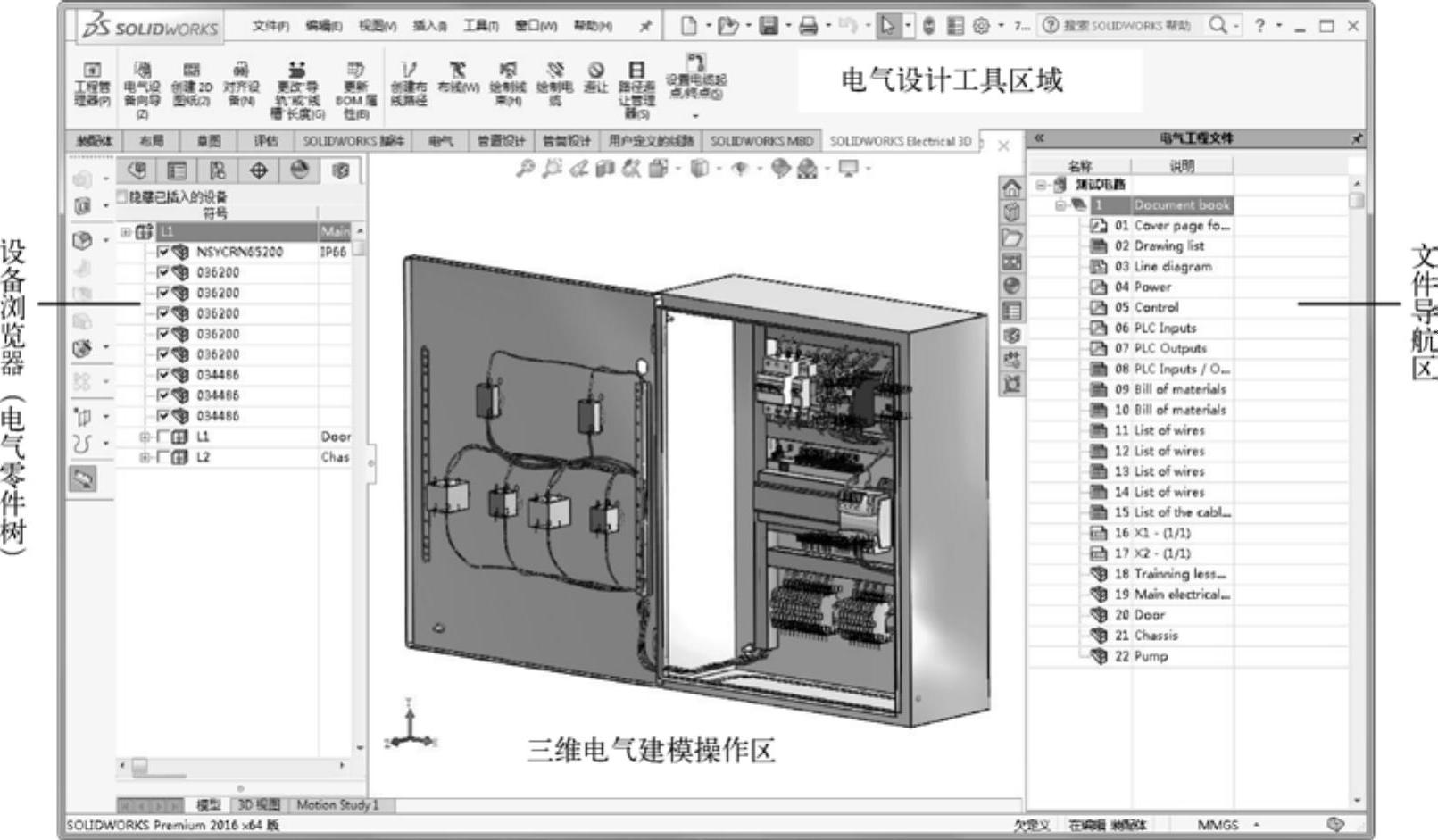

图7-2 SolidWorksElectrical 3D的主操作界面(www.daowen.com)

SolidWorks Electrical 3D主操作界面，在打开SolidWorks Electrical插件，并导入了Electrical模型后如图7-2所示。主要由4部分组成，其中三维电气建模操作区和电气设计工具区域较易理解，不多讲述；左侧电气零件树，用于显示当前电气设计图样中用到的电气元件，并显示在操作区中插入的零件；右侧文件导航区显示当前电气工程的所有文件。

Electrical三维操作中的布线部分，需要用到Solidworks Routing插件（管道、管筒和电力线路设计插件，需提前开启此插件），所以在学习Electrical之前，应首先掌握Routing插件的使用，理解其基本设计原理，这样可以方便在操作Electrical三维模型时，理解Electrical自动布线的生成，以及对布线的调整等。

提示

2014版之前，Electrical是独立于SolidWorks的单独软件（单独的安装包），在2014版（含）以后，Electrical被集成到了SolidWorks安装包内，在安装时通过勾选，可以进行选择性的安装。
