刮水器是为了防止车前玻璃上的雨水及其他污物影响视线而设计的一种简单的清理工具。刮水器通常采用小型电动机驱动，电动机外通常连接蜗轮/蜗杆机构（用于减速增扭，实际上多与电动机作为一体，注意其输出仍然为轴向旋转），然后通过其输出轴带动连杆机构，通过连杆机构把连续的旋转运动改变为左右摆动的运动。
本实例主要目的在于分析使用此连杆机构的刮水器，能够跨越多大的擦拭面积。
【制作分析】

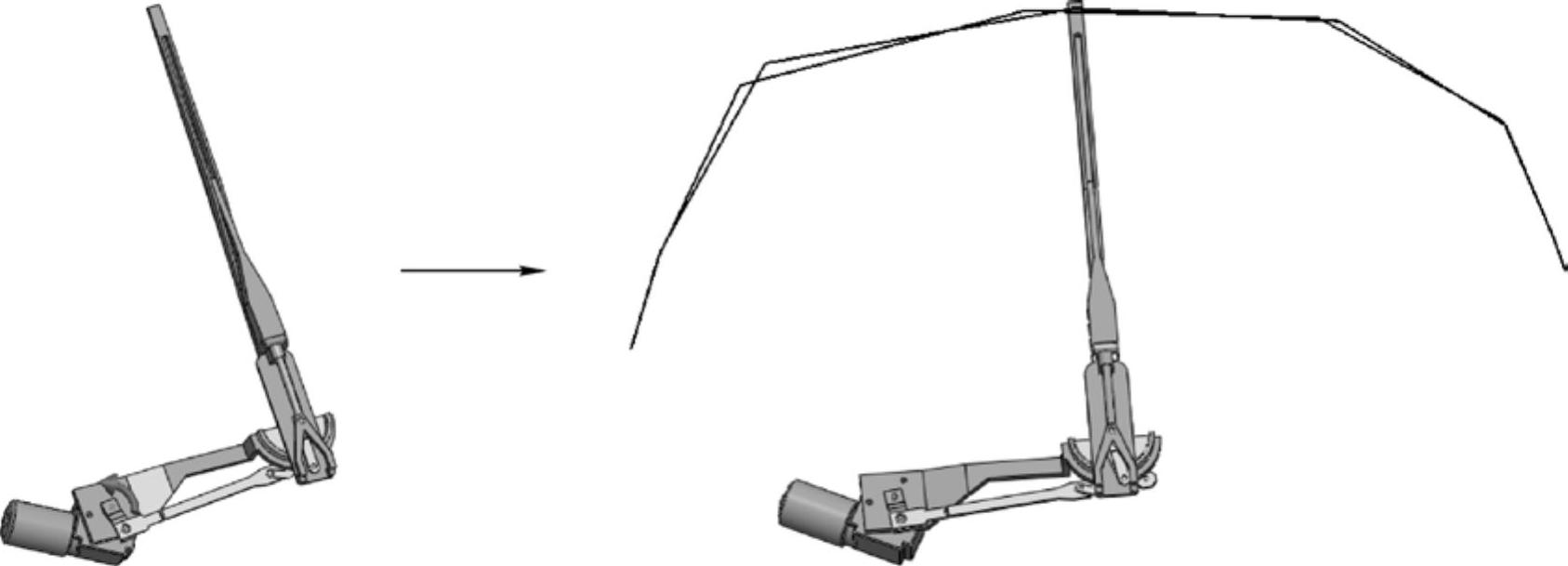

本实例的操作非常简单，添加马达后，对仿真效果进行计算，然后通过设置生成结果图解即可，如图6-29所示。
【制作步骤】
打开本书提供的素材文件“刮水器.SLDASM”，单击底部的“运动算例1”标签打开运动算例操作面板，并在“算例类型”下拉列表中选择“Motion分析”算例类型。
单击操控面板工具栏中的“马达”按钮
，选择电动机输出轴作为马达位置，选择“电动机”为马达“要相对移动的零部件”，如图6-30所示，添加一旋转马达。
(www.daowen.com)

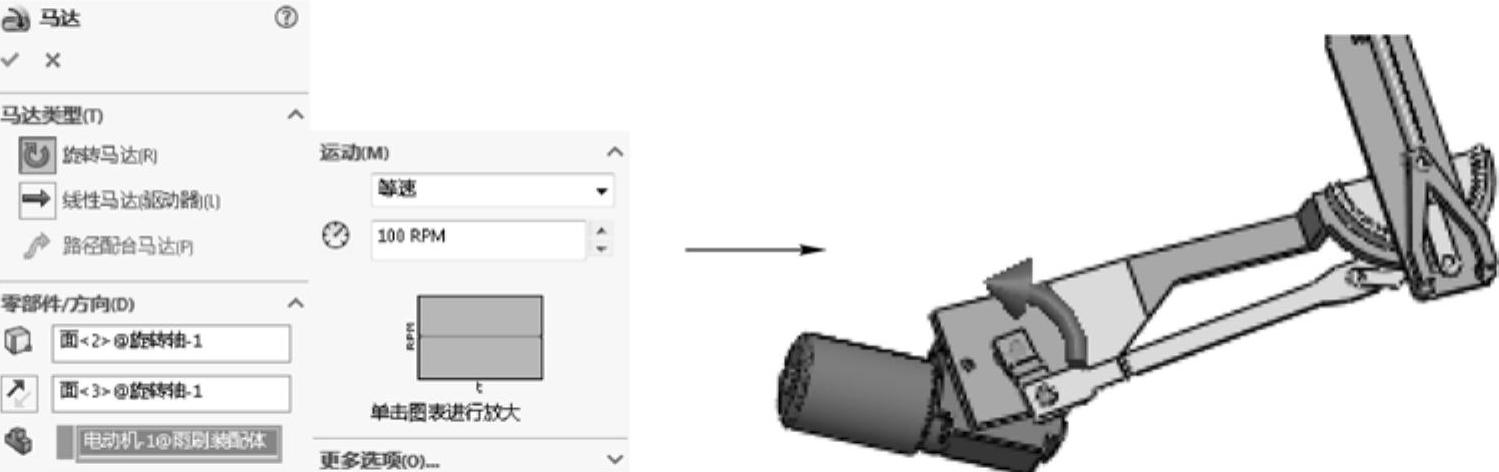

图6-30 添加旋转马达操作
单击操控面板工具栏中的“计算”按钮
，计算在马达的驱动下，刮水器的运行动画。计算完成后，可单击“播放”按钮观看刮水器的摆动效果，但是只通过目视无法判断刮水器的擦拭范围，所以需要进行下面的操作。
单击操控面板工具栏中的“结果和图解”按钮
，打开“结果”属性管理器，如图6-31左图所示，在其下拉列表中依次选择“位移/速度/加速度”>“跟踪路径”选项，再选择刮水器顶部的一个端点，单击“确定”按钮，即可以曲线的形式显示出刮水器的摆动路径，如图6-31右图所示。

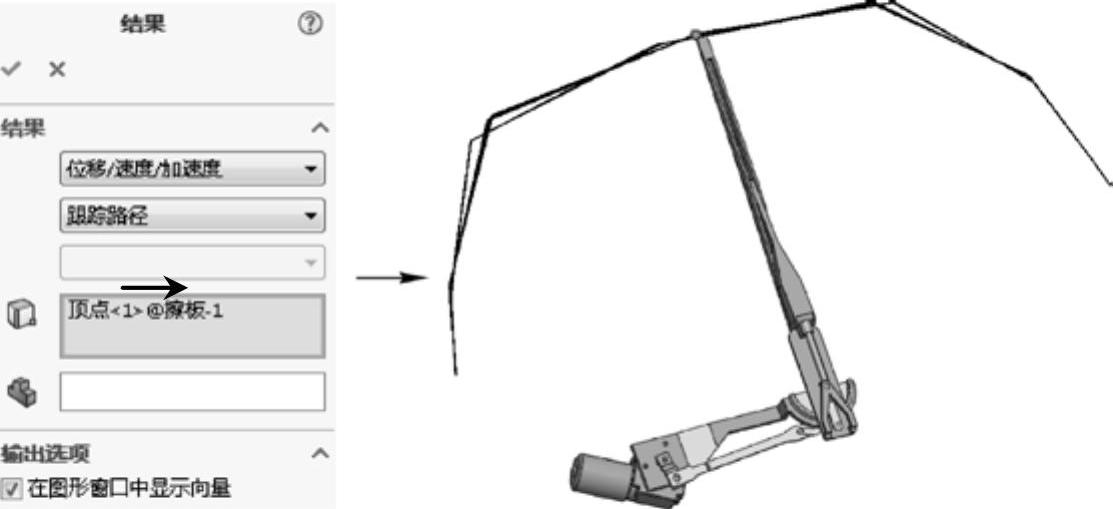

图6-31 添加结果和图解操作及图解效果
提示
添加的结果和图解默认位于运动算例设计树的“结果”分类文件夹中，如图6-32所示。右击生成的图解，选择“隐藏图解”菜单命令可将图解隐藏，反之可重新显示图解。此外，为了分析的需要，可在一个运动算例中添加多个图解。

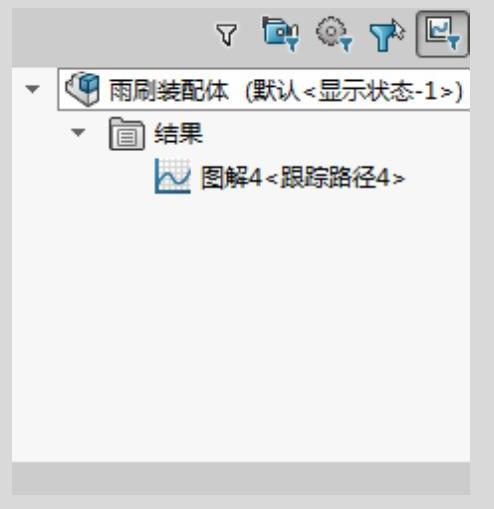

图6-32 图解在运动算例设计树中的位置
