虽然第5章中的实例，实现了挖土机的动画模拟，但是没有实现挖去物体的目的，本实例为挖土机设置挖取并运载的标的物，并模拟挖土操作。
【制作分析】
本实例的关键点是为模型添加了“重力”和“接触”两个动力学对象，以实现需要的动画效果，再在Motion模式下实现相关功能。具体操作如下。
【制作步骤】
打开在第5章中添加完马达，实现了挖土机运动的模型文件，为其导入“地面”文件（并添加必要的“配合”），以及模拟被挖取物的零件文件；然后将当前“算例类型”设置为“Motion分析”，如图6-12所示。

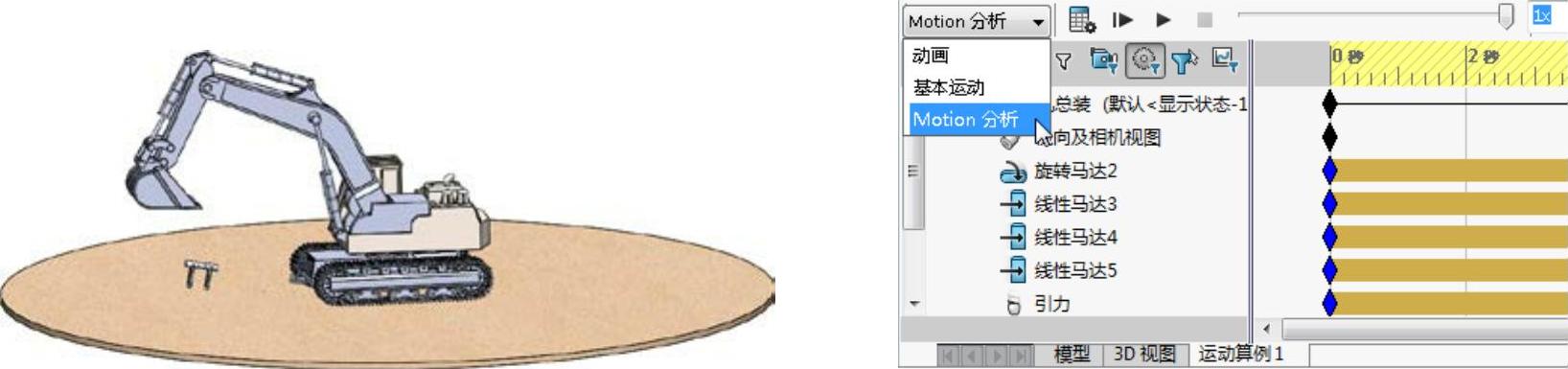

图6-12 添加了其余对象效果（左图）和切换算例类型操作界面（右图）
单击操控面板工具栏中的“引力”按钮
，选择挖土机壳体的台体为引力方向的参考面，并通过单击“反向”按钮设置正确的引力方向，如图6-13所示，为操作对象添加引力模拟元素。
(www.daowen.com)

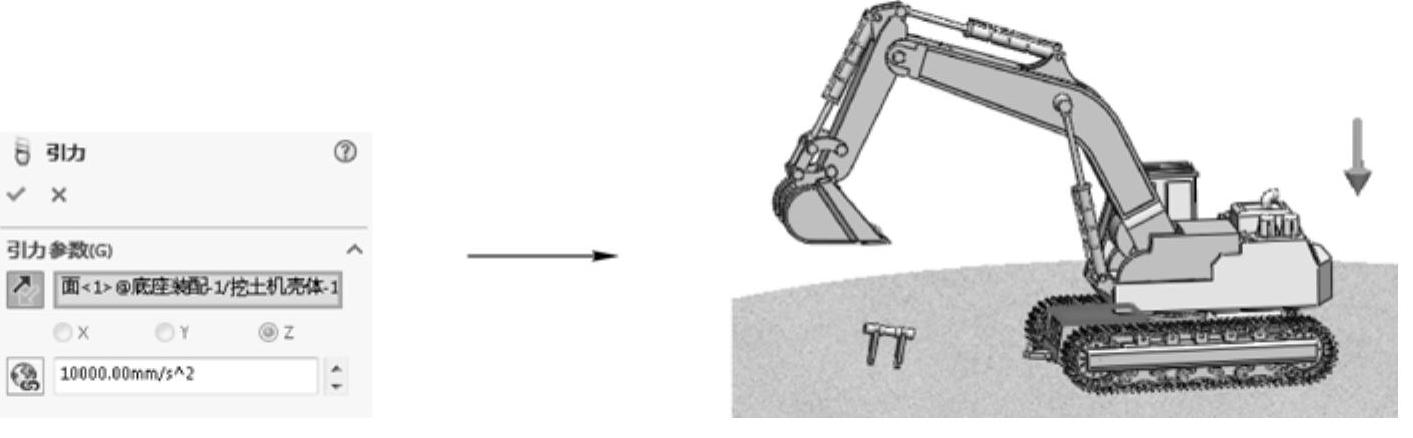

图6-13 添加引力模拟元素
单击操控面板工具栏中的“接触”按钮
，打开“接触”属性管理器，然后选中模拟地和地面上的一个小部件（此部件用于被挖土机挖取），为模拟地和小部件添加接触关系，如图6-14所示。

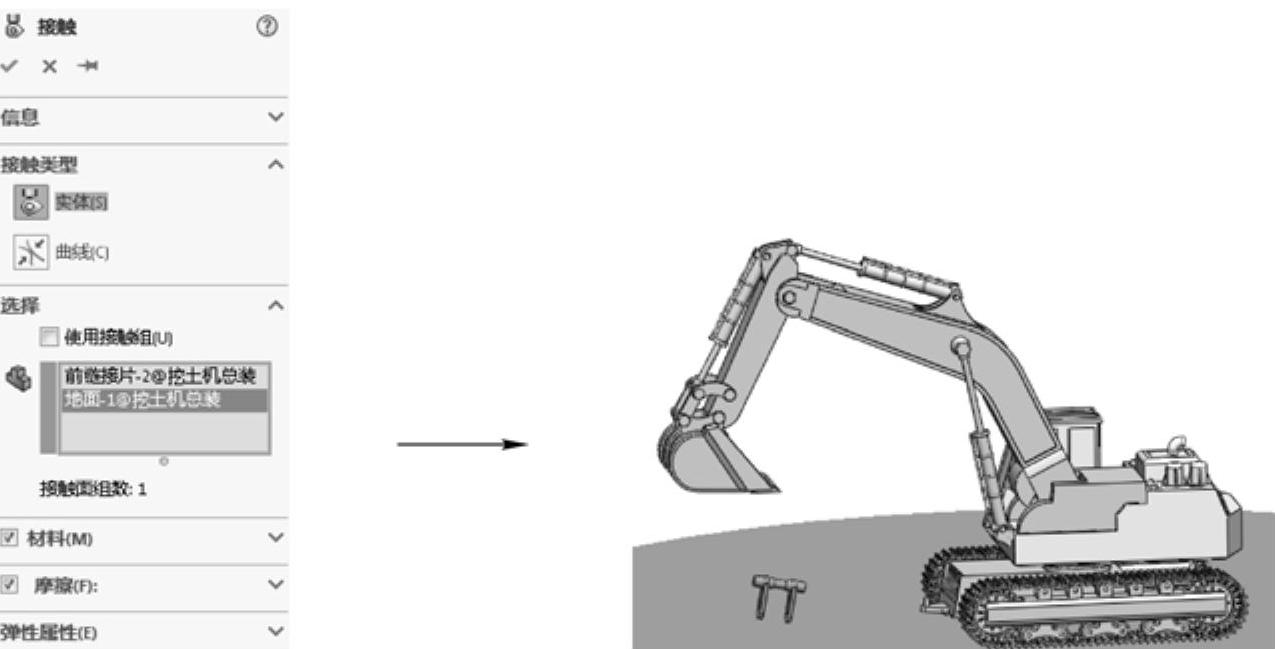

图6-14 设置被挖掘件与模拟地间的“接触”模拟元素
同步骤3中的操作，单击“接触”按钮
，设置地面上的小部件和挖斗间的接触关系，如图6-15所示，完成整个动画模型的设置操作。单击“计算”按钮
，再单击“播放”按钮
即可观看动画效果。

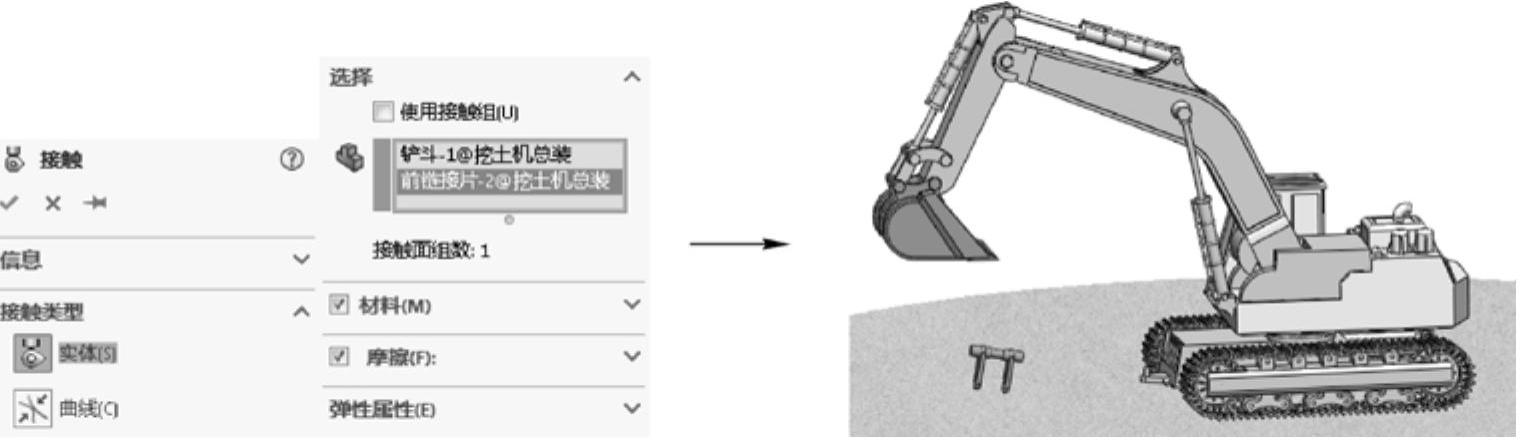

图6-15 设置被挖掘件与挖斗间的“接触”模拟元素
