本实例将讲解使用SolidWorks设计挖土机模型挖掘动画的操作，主要包括挖掘和放下物体两个动作。在操作的过程中应着重注意线段类型马达的添加和使用。
【制作分析】

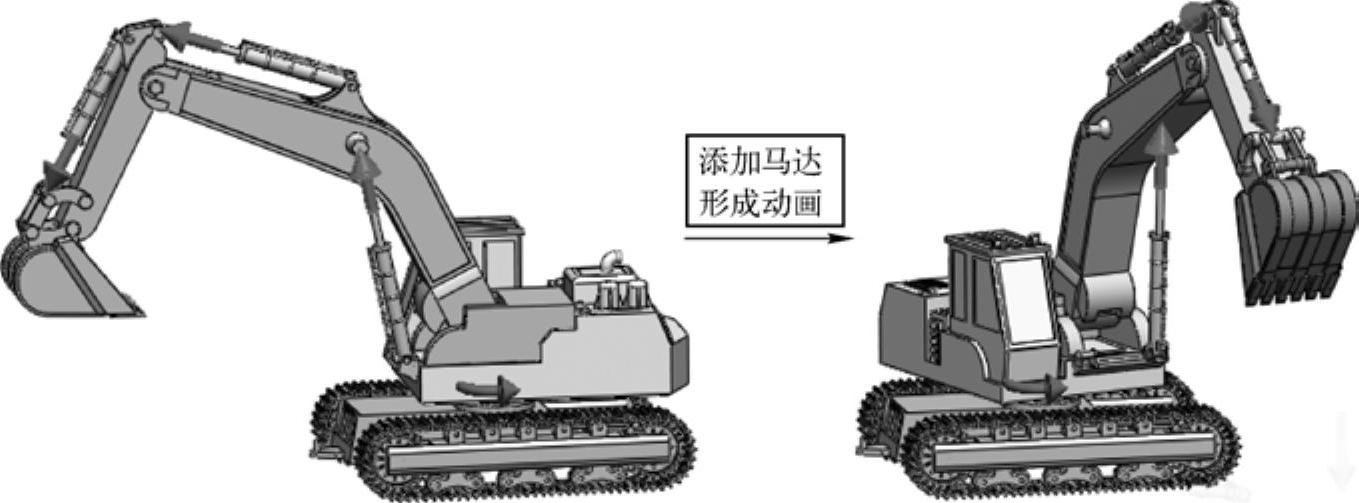

挖土机的挖掘臂共有三个液压缸，底部的缸体用于控制挖掘臂的升降，顶部的两个液压缸用于形成挖掘操作。本节使用三个直线类型的马达分别模拟这三个液压缸推动或伸缩，如图5-18所示。下面介绍相关操作。
图5-18 通过添加马达创建动画
【制作步骤】
打开本书提供的素材文件“挖土机总装.SLDASM”，并单击底部的“运动算例1”标签打开“运动算例”操作面板。
单击操控面板工具栏中的“马达”按钮

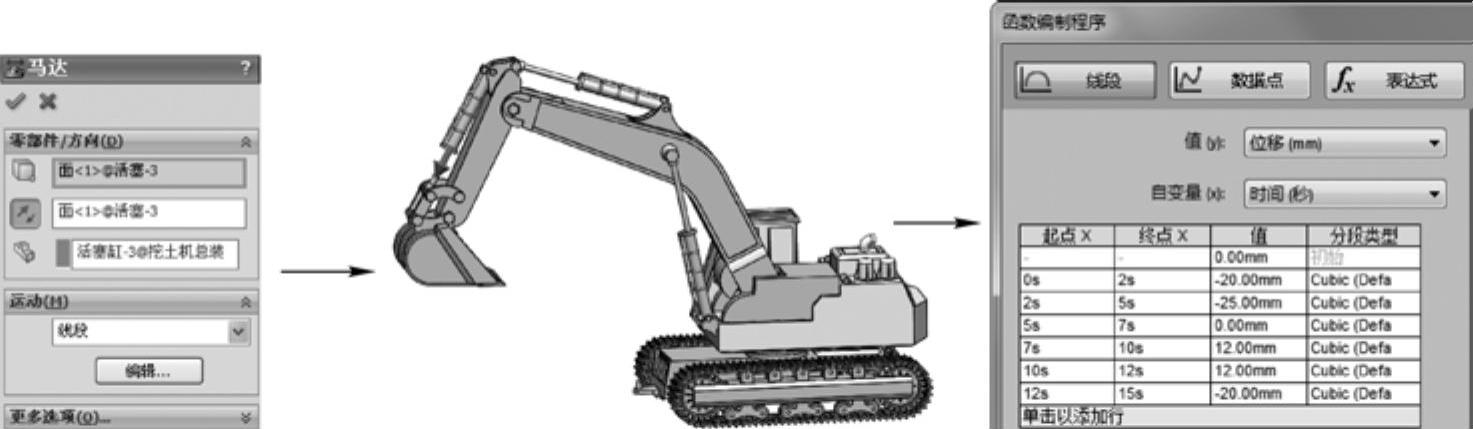

，选择操作台底部的圆柱面作为马达位置，选择“底座装配”为马达要相对移动的零部件，如图5-19左图和中图所示。然后在“运动”卷展栏的下拉列表中选择“线段”下拉列表项，在打开的“函数编制程序”对话框中，输入如图5-19右图所示数据，添加一旋转马达。
图5-19 添加旋转马达并定义马达线段(www.daowen.com)
同步骤2的操作，单击“马达”按钮

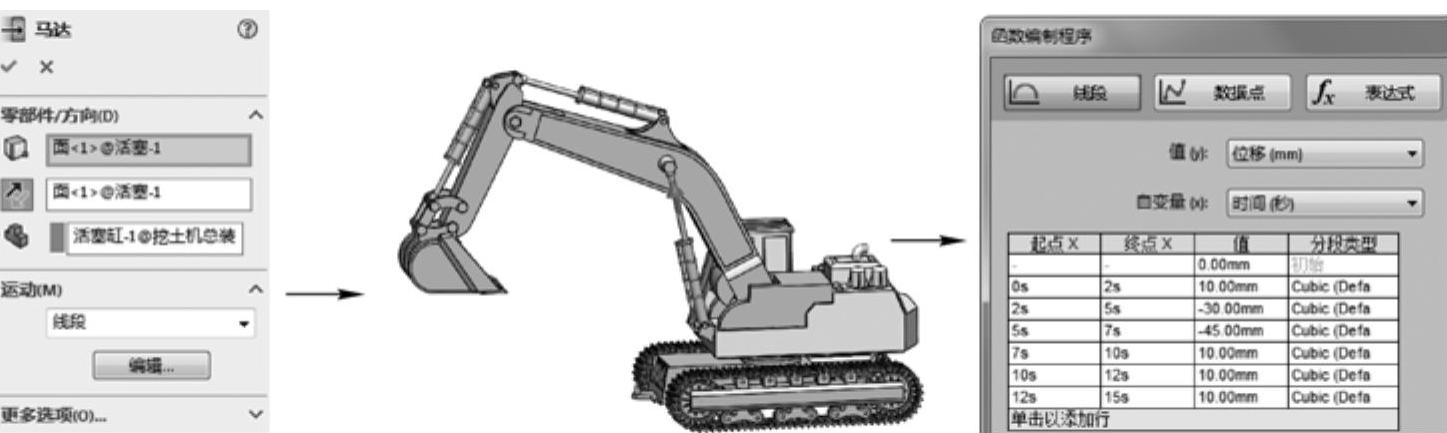

，选择支撑动臂的一个“活塞”，要相对移动的零部件选择其下部的“活塞缸”，然后输入“线段”运动类型的相关数据，如图5-20所示。
图5-20 添加第一个直线马达并设置马达线段

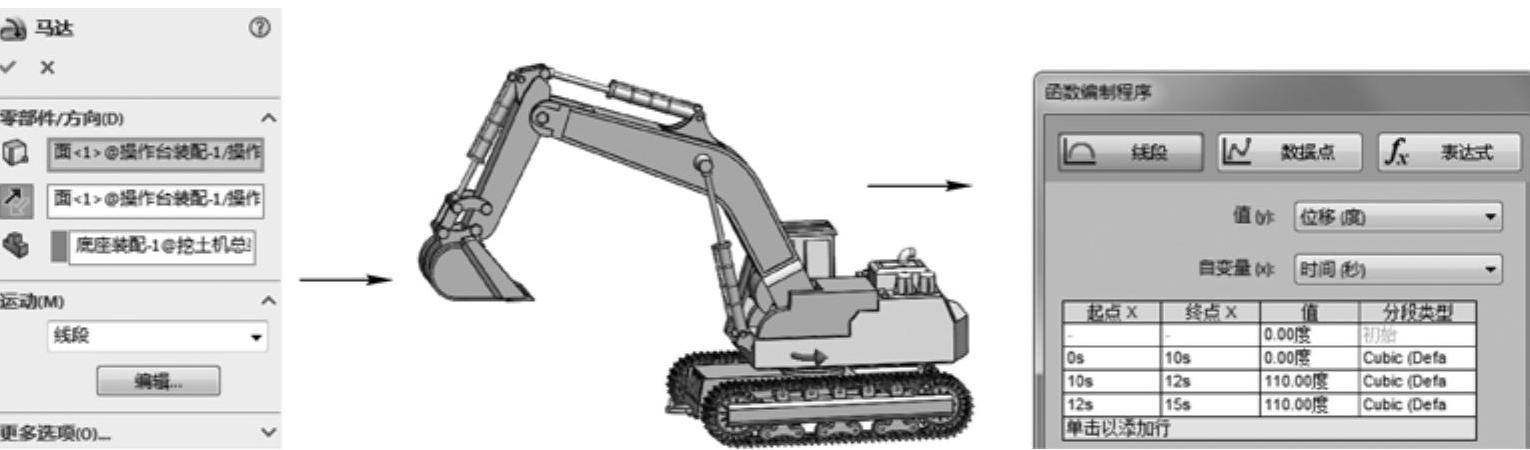

同步骤3的操作，添加动臂上部“活塞”的直线马达，图5-21所示，并按照图5-21右图所示设置马达的线段参数。
图5-21 添加第二个直线马达并设置马达线段

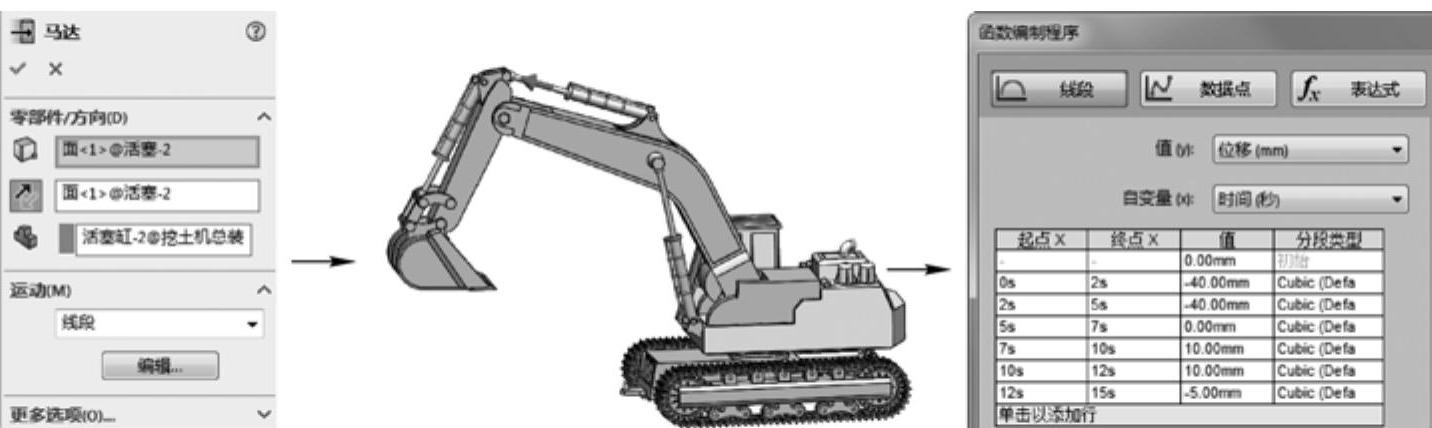

同步骤3的操作，添加驱动挖斗的“活塞”的直线马达，要相对移动的零部件同样选择与其相连的“活塞缸”，如图5-22所示，并按照图5-22右图所示设置马达的线段参数。完成全部操作后，单击“播放”按钮，可查看动画效果。
图5-22 添加第三个直线马达并设置马达线段
