本实例将讲述一个产品自定心卡盘展示的动画,以复习前面学到的动画制作知识。操作的目的是将产品的构造表达清楚。

【制作分析】

本实例将首先创建产品的爆炸视图,然后创建爆炸动画,接着创建装配动画,最后创建旋转动画,三个动画顺次创建,并顺次播放,以达到完全展示零件的目的,如图5-9所示。下面介绍操作。

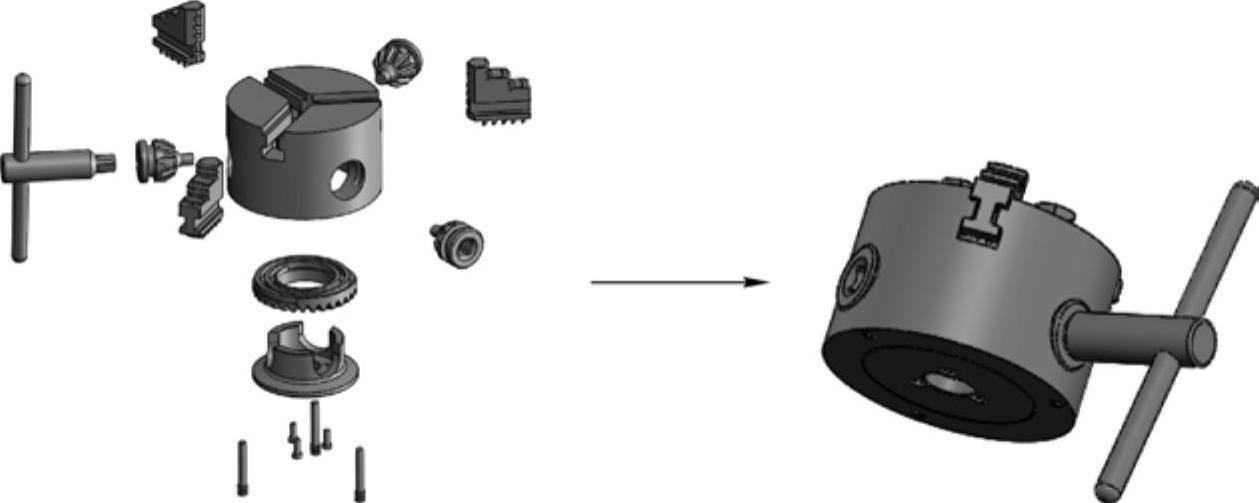

图5-9 零件爆炸图及装配结果

【制作步骤】

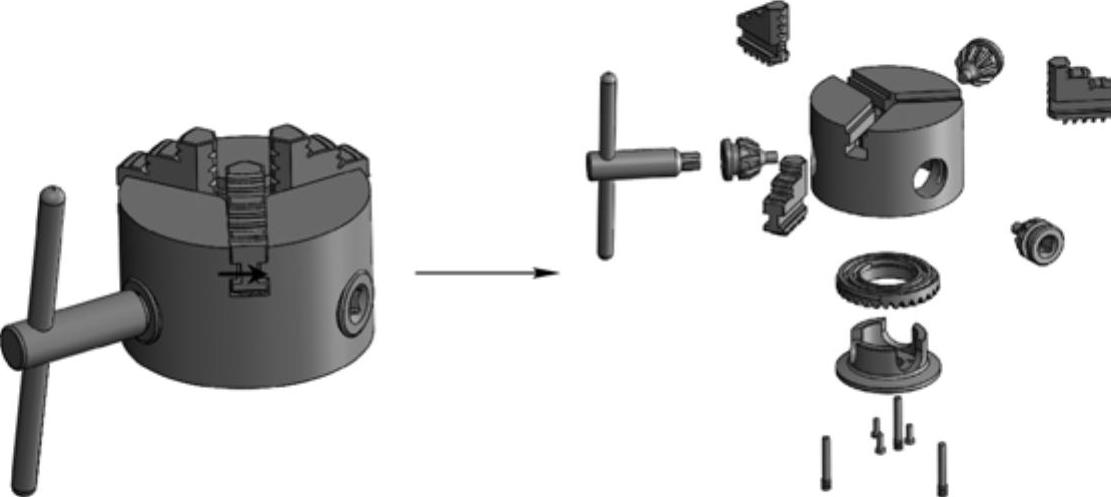

978-7-111-56714-1-Chapter05-33.jpg打开本书提供的素材文件“卡盘装配.SLDASM”。首先单击“装配”工具栏中的“爆炸视图”按钮978-7-111-56714-1-Chapter05-34.jpg,通过数次选择移动的方式创建自定心卡盘的爆炸视图,如图5-10所示。创建过程中注意零件尽量不要穿越,并尽量直线移动。


图5-10 打开素材并创建爆炸视图

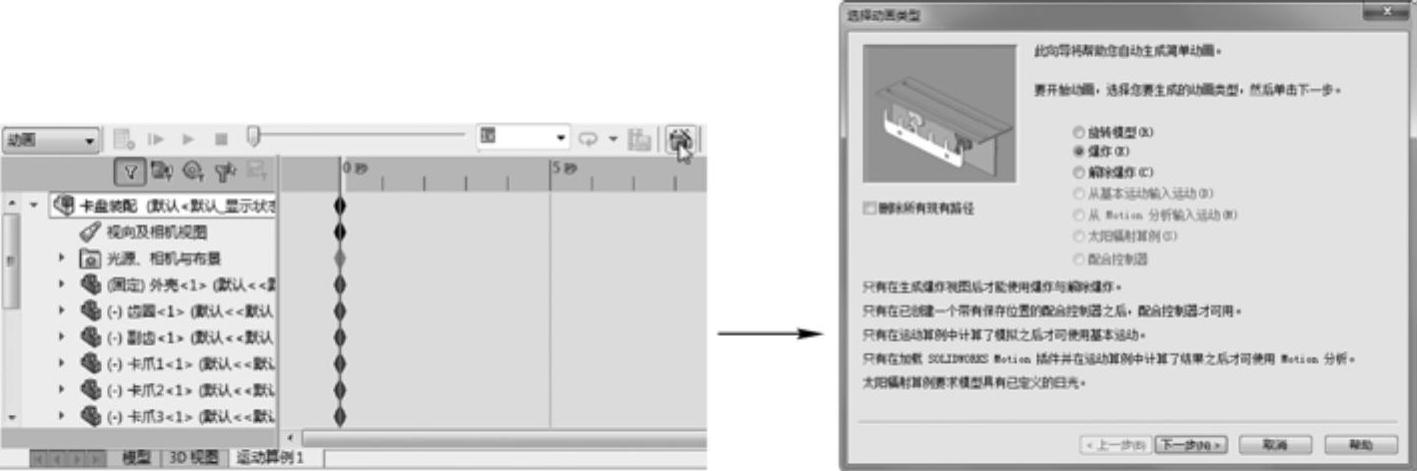

978-7-111-56714-1-Chapter05-36.jpg完成爆炸视图的创建后,单击底部“运动算例”标签切换到运动算例操作空间,在“运动算例”操控面板中单击“动画向导”按钮978-7-111-56714-1-Chapter05-37.jpg,然后顺次创建两段长度都为13s的爆炸动画和装配动画,如图5-11所示。


图5-11 创建爆炸动画

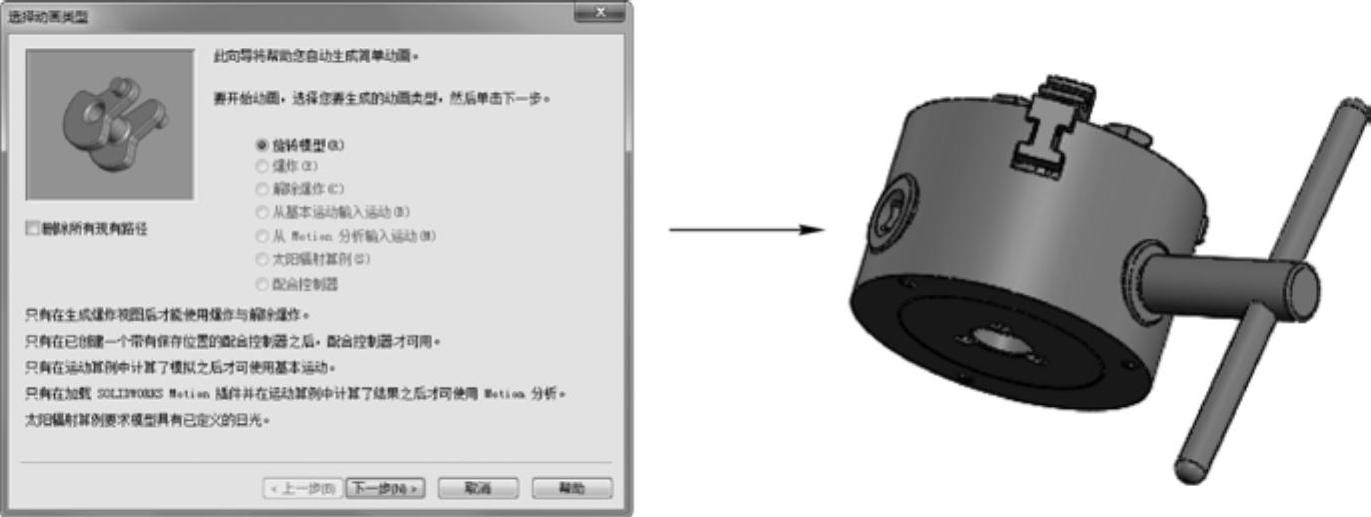

978-7-111-56714-1-Chapter05-39.jpg单击“运动算例”操控面板中的“动画向导”按钮978-7-111-56714-1-Chapter05-40.jpg,打开“选择动画类型”对话框,并选中“旋转模型”复选框,然后顺次操作(起始帧设置为23s),创建旋转动画,如图5-12所示。


图5-12 创建旋转动画
