SolidWorks2016高级应用教程-旋转零件动画

所谓旋转零件动画,就是令零件绕某个轴不断旋转的动画,以达到展示所设计零件的目的,下面介绍动画向导的详细操作。

978-7-111-56714-1-Chapter05-9.jpg打开本书提供的素材文件“企鹅(素材).SLDPRT”,切换到“运动算例”面板,如图5-2所示,然后单击“动画向导”按钮978-7-111-56714-1-Chapter05-10.jpg,打开动画向导。

978-7-111-56714-1-Chapter05-11.jpg在系统默认打开的操作界面中,首先选中“旋转模型”单选钮(表示旋转模型,其余单选按钮的作用,将在下面5.2.2节讲述),并单击“下一步”按钮;然后在下一个向导界面中,选中“Y-轴”(表示绕Y轴旋转),“旋转次数”设置为“10”次,并设置“顺时针”旋转,单击“下一步”按钮;在向导的最后一个操作界面中,设置动画的总长度和动画的开始时间(“开始时间”之前的时间段,如已有动画视频,此视频将不变,此处将生成静止帧),然后单击“完成”按钮,即完成了动画的创建。向导操作界面如图5-3所示。

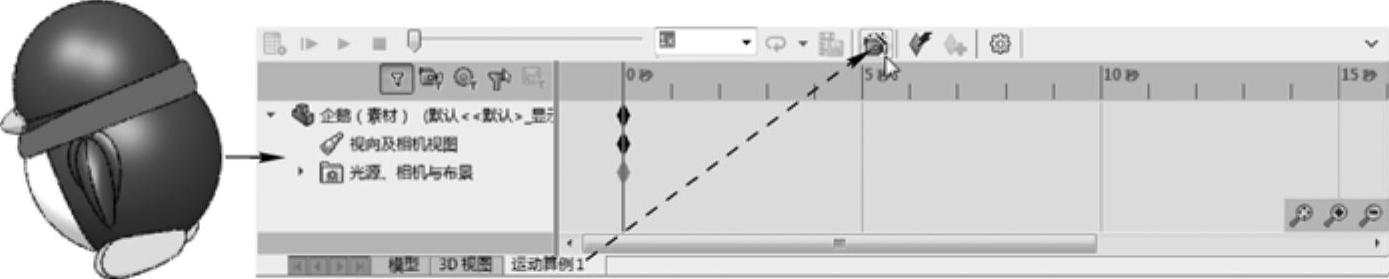

图5-2 打开素材并切换到“运动算例”面板

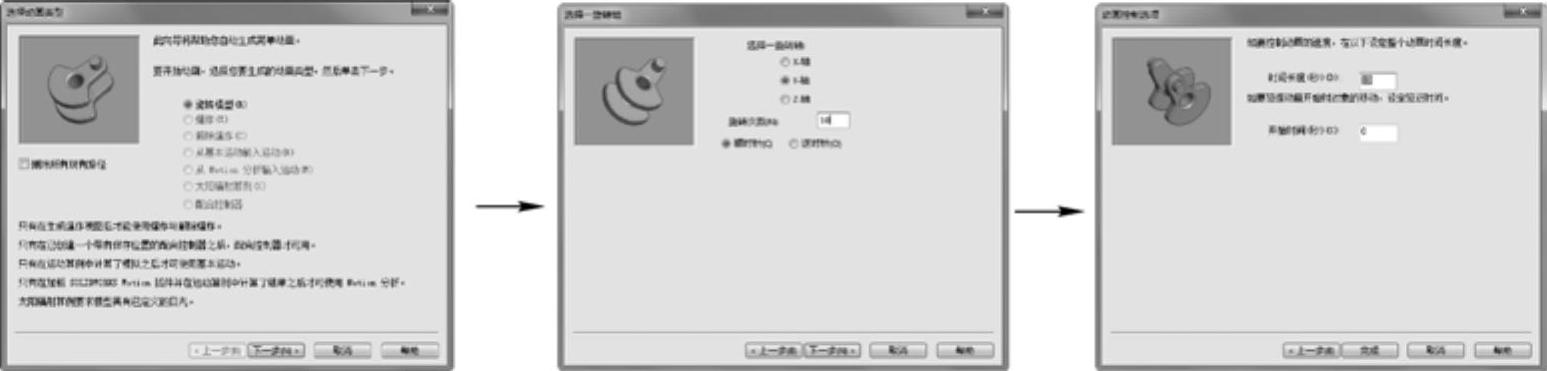

图5-3 向导操作界面

978-7-111-56714-1-Chapter05-14.jpg完成向导操作后,系统自动生成动画,并生成了关键帧,如图5-4上图所示,此时单击此操控面板中的“播放”按钮,即可以查看生成的动画了,如图5-4下图所示(模型将绕Y轴多次旋转)。

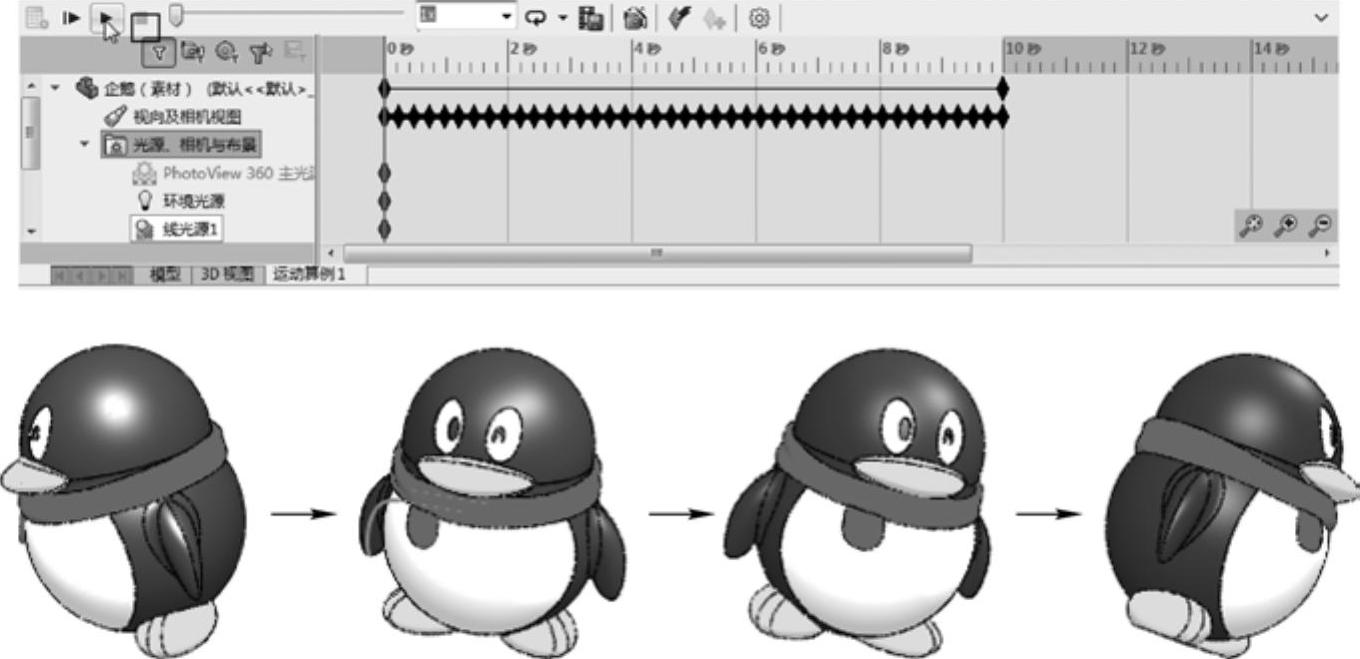

图5-4 播放视频

旋转动画中,如是装配体零件之间将没有相对运动,所以是最简单的动画。
