SolidWorks2016运动算例操作界面教学

时间:2023-11-01 理论教育 版权反馈
【摘要】:图5-1 “运动算例”的操控面板运动算例操作界面主要由动画类型、工具栏、键码区和设计树几个主要部分组成,下面介绍各组成部分的作用。动画算例侧重于动画制作;基本运动算例类型制作动画时考虑了质量等部分因素,可制作近似实际的动画;在使用“Motion分析”动画类型时,考虑了所有物理特性并可图解运动效果。

SolidWorks2016运动算例操作界面教学

右击SolidWorks操作界面顶部空白区域,在弹出的快捷菜单中选择“MotionManager”菜单项,然后在底部标签栏中单击“运动算例x”标签可调出“运动算例”操控面板,如图5-1所示。此操控面板是在SolidWorks中创建动画的主要操作界面。

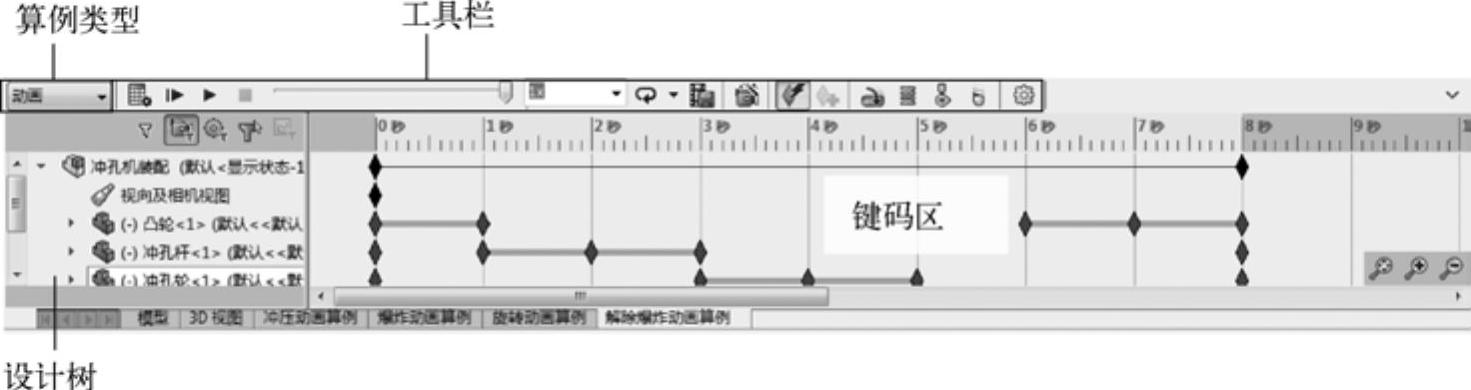

图5-1 “运动算例”的操控面板

运动算例操作界面主要由动画类型、工具栏、键码区和设计树几个主要部分组成,下面介绍各组成部分的作用。

978-7-111-56714-1-Chapter05-2.jpg“算例类型”下拉列表:从此下拉列表中可以选择使用“动画”“基本运动”和“Motion分析”三种算例类型。动画算例侧重于动画制作;基本运动算例类型制作动画时考虑了质量等部分因素,可制作近似实际的动画;在使用“Motion分析”动画类型时,考虑了所有物理特性并可图解运动效果。

提示

要使用“Motion分析”动画类型,需要在顶部“选项”下拉列表中选择“插件”项,并在打开的对话框中,启用“SolidWorksMotion”插件。(www.daowen.com)

978-7-111-56714-1-Chapter05-3.jpg工具栏:通过操控面板的工具栏可以控制动画的播放,当前帧的位置,并可为模型添加马达、弹簧、阻尼和接触等物理因素,以对这方面的实际物理量进行模拟(不同算例类型,可以使用的动画按钮并不相同)。

978-7-111-56714-1-Chapter05-4.jpg键码区:显示不同时间,针对不同对象的键码。键码是模型在某个时间点状态或位置的记录。在工具栏“自动键码”按钮978-7-111-56714-1-Chapter05-5.jpg处于选中状态时,用户对模型执行的操作,可自动被记录为键码,也可单击“添加/更改键码”按钮,来添加键码。

978-7-111-56714-1-Chapter05-6.jpg设计树:是装配体对象、动画对象(如马达)和配合等的列表显示区,其与右侧的键码区是对应的,右侧键码为空时,表示此时段此对象不发生变化或不其作用。

提示

通过单击设计树上部的“过滤器”按钮978-7-111-56714-1-Chapter05-7.jpg,可以有选择地显示某些需要对其进行操作的对象,如单击“过滤选定”按钮978-7-111-56714-1-Chapter05-8.jpg,将只在设计树和键码区中显示选定对象的设计树和键码。
