为了充分说明相机等渲染元素的作用，本实例将为宿舍模型“拍照”，具体如下。

【制作分析】

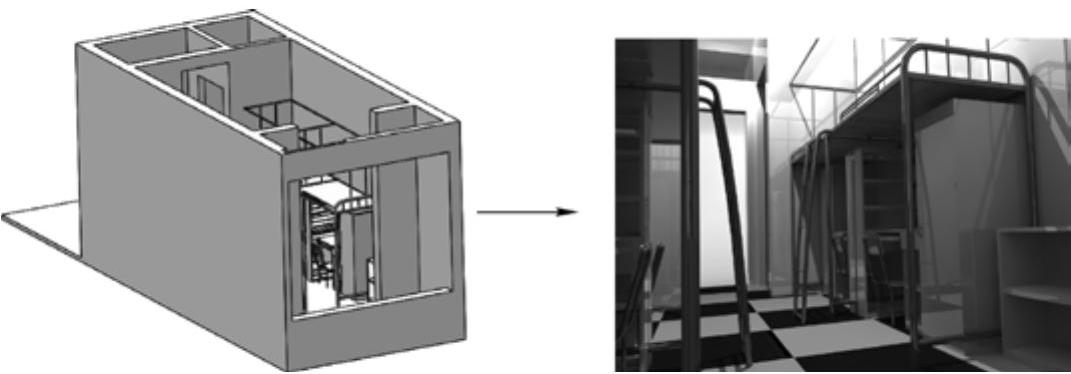

本实例所使用的模型文件和拍照后的效果，如图4-20所示。在操作过程中，主要涉及相机的定位，视图切换和灯光的添加等，具体操作如下。

图4-20 零件模型及拍照后效果

【制作步骤】

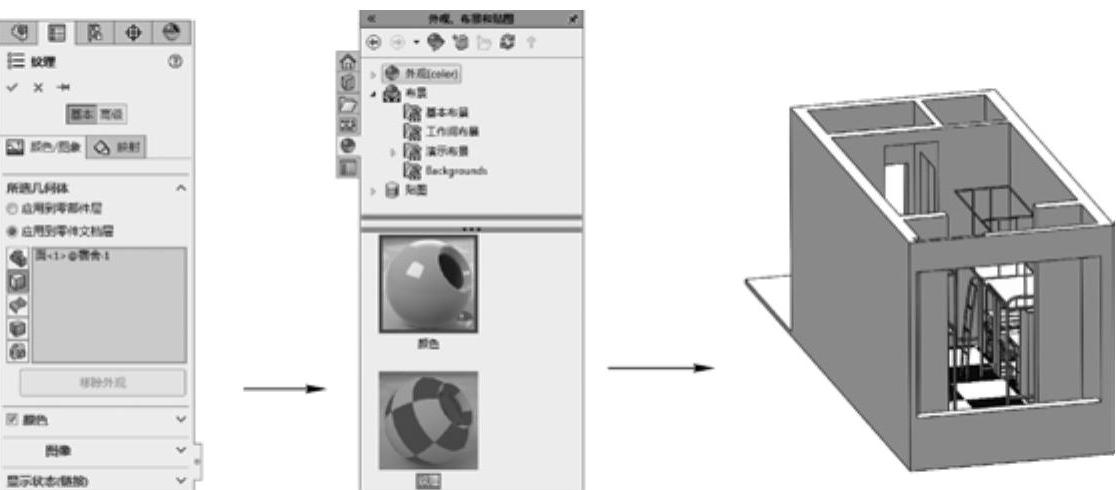

打开本书提供的素材文件“装配.SLDASM”，如图4-20左图所示，单击“渲染工具”工具栏中的“编辑外观”按钮，选择宿舍地面为其设置外观纹理，如图4-21所示。

图4-21 为地板设置外观纹理(www.daowen.com)

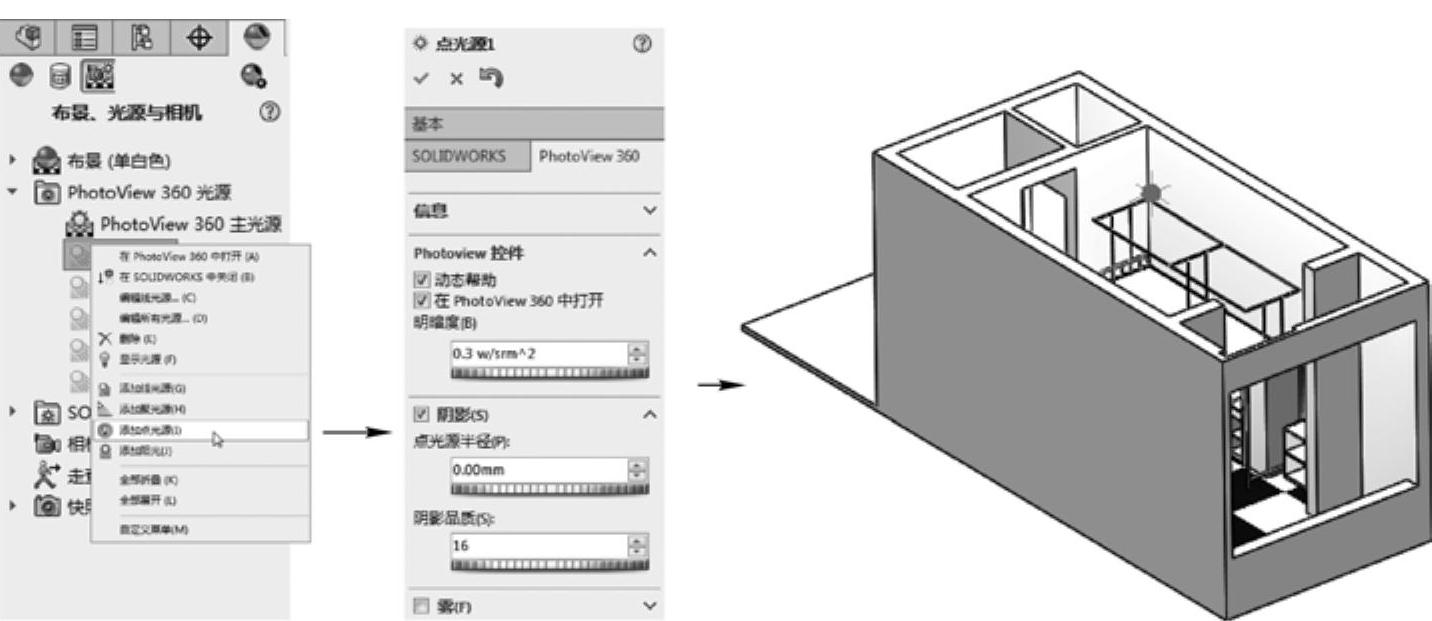

右击“DisplayManager”选项卡“布景、光源和相机”列表项中的“线光源X”项，选择“添加点光源”菜单项，然后拖动代表点光源的红点到宿舍的上方（以模拟灯泡），并设置点光源的功率为0.3，如图4-22所示。

图4-22 添加点光源

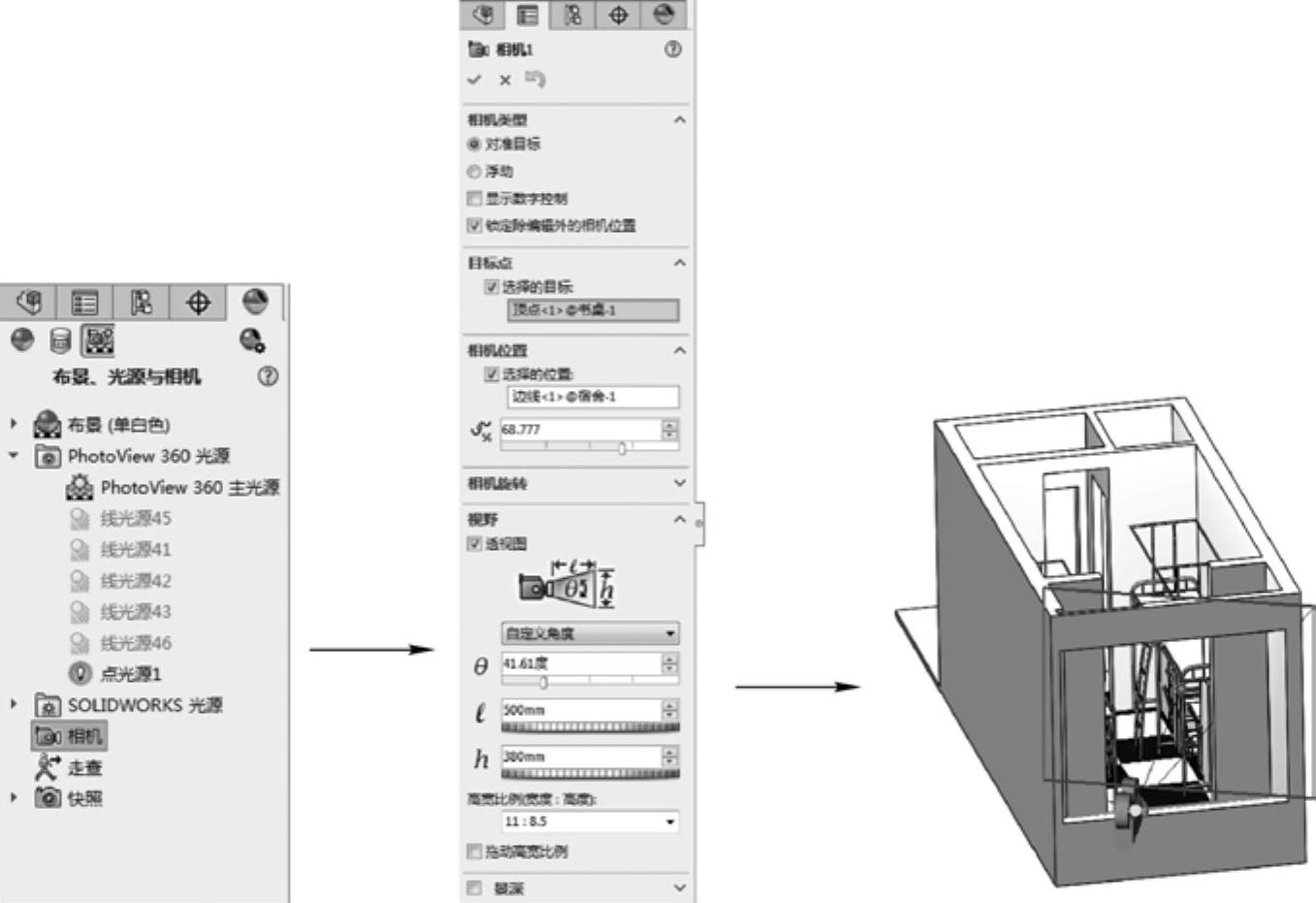

右击“DisplayManager”选项卡“布景、光源和相机”列表项中的“相机”项，选择“添加相机”菜单项，打开“相机”属性管理器，然后通过选择一点设置相机的目标点，通过选择窗户底部的一条线，设置相机的位置，添加相机，如图4-23所示。

图4-23 添加相机

完成相机的添加后，右击添加的“相机”项，选择“相机视图”菜单命令，将当前操作界面切换到相机视图窗口，然后单击“渲染工具”工具栏中的“最终渲染”按钮，即可得到相机视图的渲染效果，如图4-20右图所示。
