SolidWorks2016高级教程：玻璃杯渲染实例

时间：2023-11-01 理论教育 版权反馈
【摘要】：本实例讲述一个简单的玻璃杯渲染的实例，以复习前面学到的渲染过程。本实例将渲染一个盛放着绿色液体的玻璃杯，渲染时主要用到了玻璃、水外观，如图4-11所示，重波纹水外观用于模拟水表面的状态。完成操作后，单击“渲染工具”工具栏中的“最终渲染”按钮，即可得到渲染效果，如图4-14所示。

SolidWorks2016高级教程：玻璃杯渲染实例

本实例讲述一个简单的玻璃杯渲染的实例，以复习前面学到的渲染过程。玻璃和水都是透明介质，按说渲染起来应该较为复杂，但实际上却是PhotoView360插件的“拿手”操作，一点也不困难。

【制作分析】

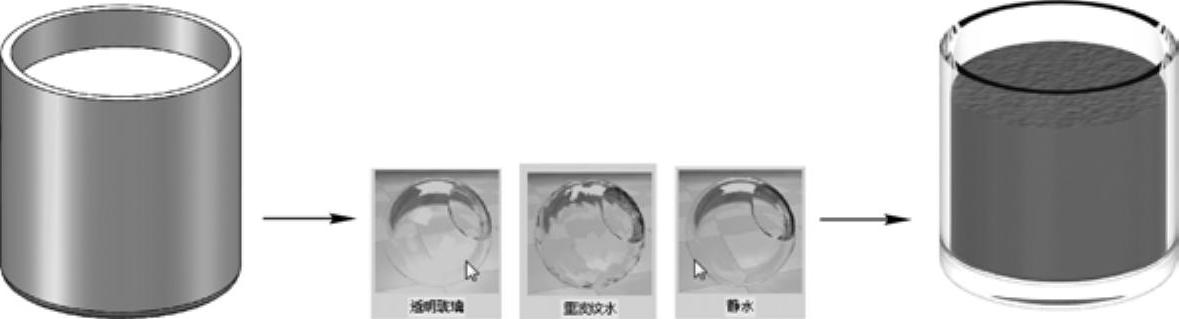

本实例将渲染一个盛放着绿色液体的玻璃杯，渲染时主要用到了玻璃、水（静水和重波纹水）外观，如图4-11所示，重波纹水外观用于模拟水表面的状态。具体操作如下。


图4-11 零件模型和分模后的型芯、型腔

【制作步骤】

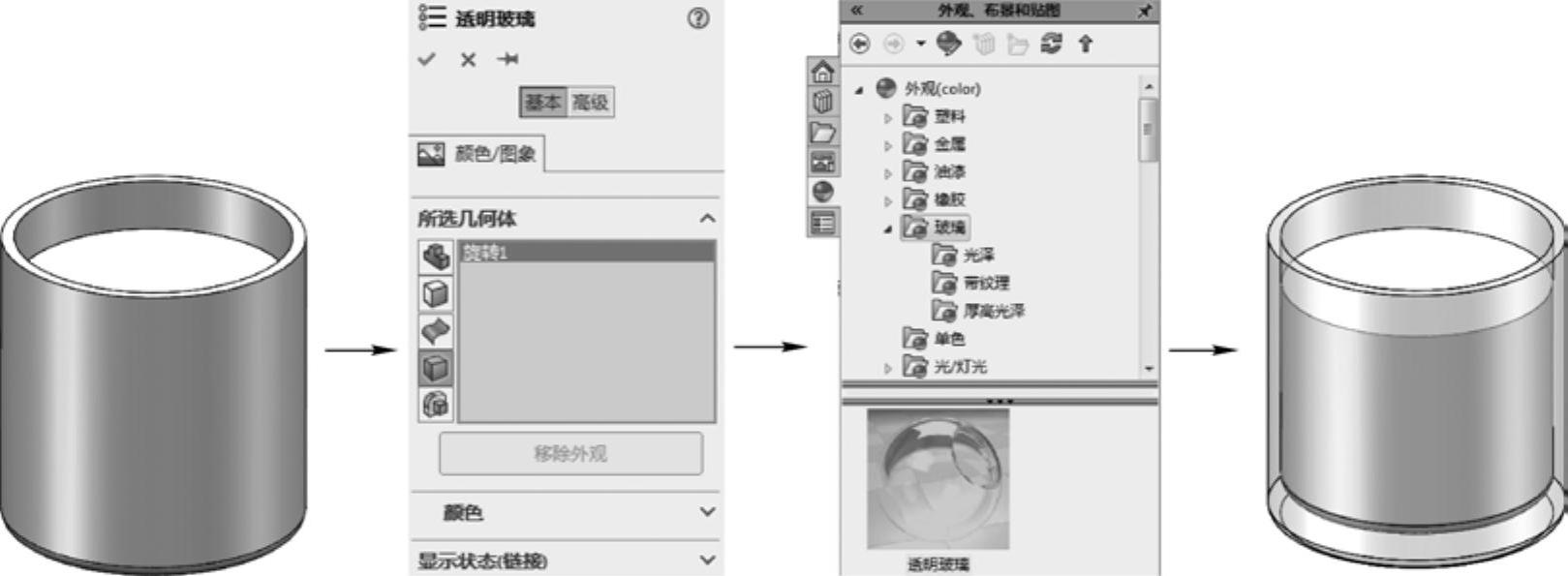

978-7-111-56714-1-Chapter04-36.jpg打开本书提供的素材文件“水杯（素材）.SLDPRT”，单击“渲染工具”工具栏中的“编辑外观”按钮，然后选择杯子实体为要设置外观的对象，并通过右侧“外观、布景和贴图”任务窗格为其设置“透明玻璃”外观，如图4-12所示。


图4-12 为杯子实体设置透明玻璃外观操作

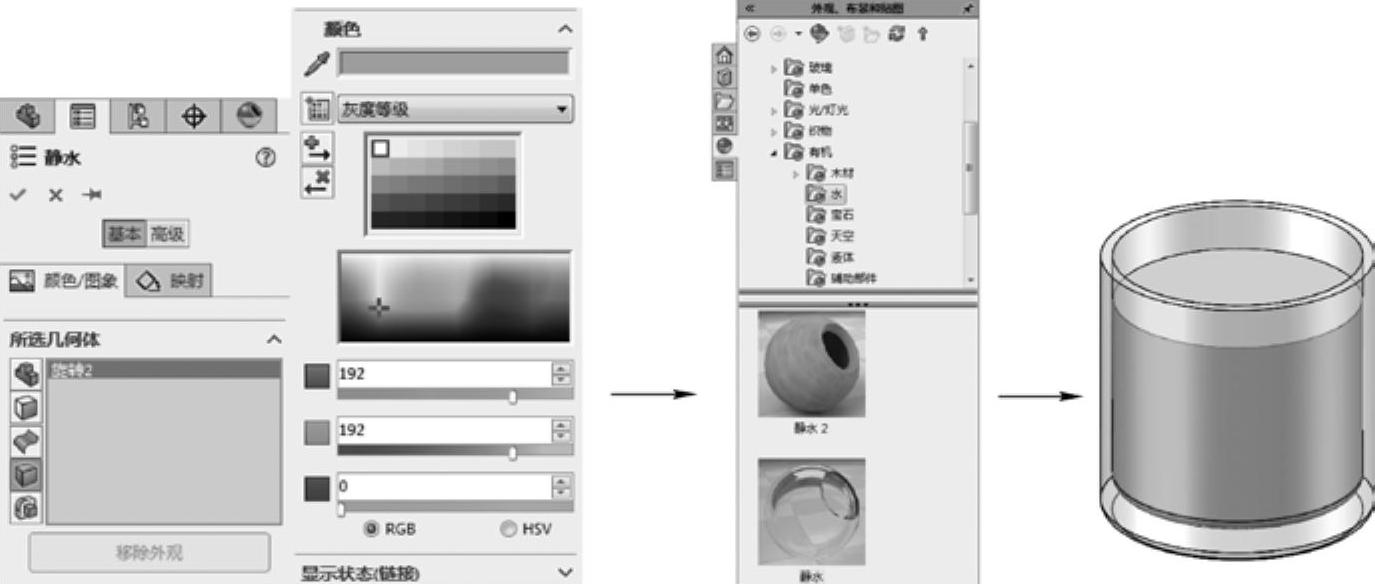

978-7-111-56714-1-Chapter04-38.jpg单击“渲染工具”工具栏中的“编辑外观”按钮，然后选择水实体为要设置外观的对象，通过右侧“外观、布景和贴图”任务窗格为其设置“静水”外观，并为其设置颜色为“绿色”，如图4-13所示。


图4-13 为水实体设置静水外观

提示

在通过“外观”属性管理器的“颜色”卷展栏设置外观的颜色时，最好通过上面的块颜色框978-7-111-56714-1-Chapter04-40.jpg进行设置，否则容易出现渲染错误。

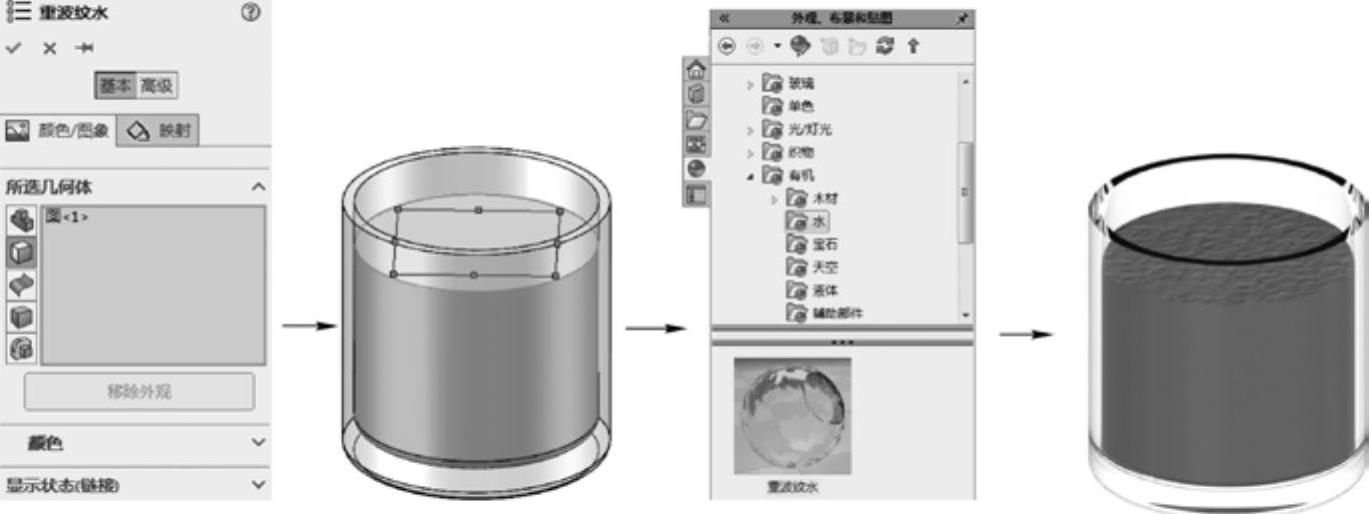

978-7-111-56714-1-Chapter04-41.jpg单击“编辑外观”按钮，然后选择玻璃实体的上表面为要设置外观的对象，通过右侧“外观、布景和贴图”任务窗格为其设置“重波纹水”外观。完成操作后，单击“渲染工具”工具栏中的“最终渲染”按钮，即可得到渲染效果，如图4-14所示。


图4-14 为玻璃表面设置重波纹水外观和渲染效果

提示

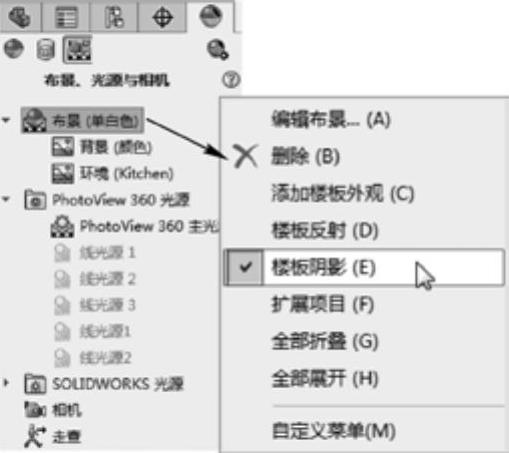

使用默认的渲染环境，不管是白色背景还是其他背景，渲染后杯子都会带有阴影，如需去掉此阴影，可右击导航控制区“DisplayManager”选项卡中“布景、光源和相机”列表项中的“布景”项，在弹出的快捷菜单中，选择“楼板阴影”或“楼板反射”项即可，如图4-15所示。


图4-15 取消反射
