贴图就是将真实的图片（如拍照的图片）贴到零件表面（像穿衣服一样），令渲染效果更加逼真。

要执行贴图操作，可单击“渲染工具”工具栏中的“编辑贴图”按钮，然后单击“浏览”按钮，在打开的对话框中选择好要使用的贴图图片，再选择要进行贴图的零件表面，然后切换到“映射”选项卡，再根据需要调整贴图的大小即可（也可直接拖动贴图的控制点，对贴图大小进行调整），如图4-5所示。

图4-5 设置贴图

“贴图”属性管理器中部分选项的作用具体如下：

“图像”选项卡中的“掩码图形”卷展栏：掩码图形相当于PhotoShop中的图层遮罩，指使用一个图形罩在当前贴图图形上，然后用于遮罩图形的白色区域变为透明的区域，或者选中某个颜色，以消除贴图图形中的此颜色，如选中“使用贴图图像Alpha通道”项，则可渲染生成带图层的图像。

“映射”选项卡中的“大小/方向”卷展栏：用于调整贴图图形的大小和方向，或进行水平和竖直反转等（各选项的具体作用，读者不妨自行尝试）。(www.daowen.com)

“映射”选项卡中的“映射”卷展栏：用于设置贴图图形的位置和图形投射到模型表面的方式，下面的两个按钮，用于调整贴图图形相对于所选面的位置；“投影”下拉列表可设置贴图图形映射到零件表面的投影方式（“标号”可理解为一种包裹形式的贴合，类似于在实际零件上粘贴标签；“投影”是先将图绘制在指定基准面上，然后再从基准面将贴图映射到选中的面上；“球形”用于投射球面；“圆柱形”用于投射圆柱面）。

提示

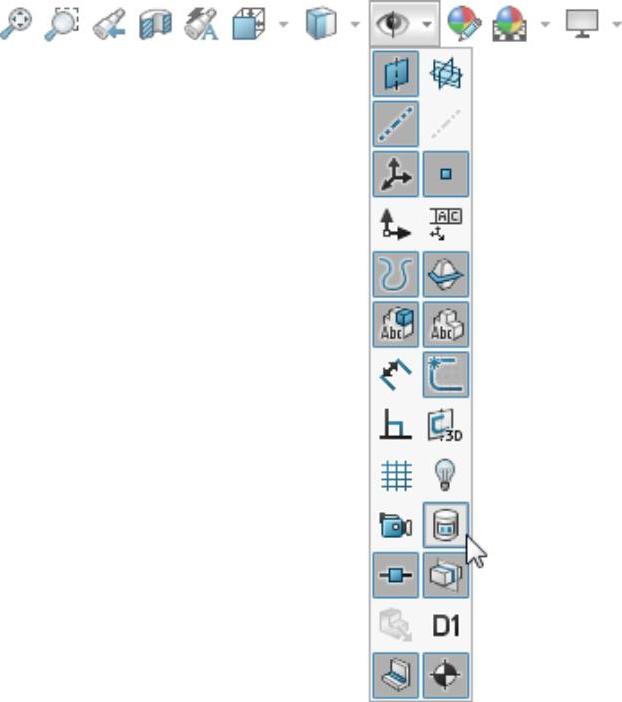

如工作区中为模型添加的贴图图形始终显示不出来，可在“前导视图”工具栏的“隐藏/显示项目”下拉列表中单击“查看贴图”按钮，如图4-6所示。

图4-6 显示贴图
