外观相当于现实工作中决定使用什么材料来制造某个零件，如螺钉旋具，手柄部分可用塑料，而刀杆多为钢材。

要为模型设置外观（此处操作可先打开本书提供的素材文件），可单击“渲染工具”工具栏中的“编辑外观”按钮，打开“颜色”属性管理器。首先通过右击“所选几何体”栏删除默认选中的几何体，再单击“实体”按钮，并单击素材文件实体（这里单击相框），然后在右侧“外观、布景和贴图”任务窗格标签中，选择一外观（这里选择“粗制黄松木”外观），将其设置给选中的相框实体，即可完成外观的设置，如图4-3所示。

完成外观的设置后，直接单击“渲染工具”工具栏中的“渲染”按钮，可查看设置材质的效果（可以发现此时相框模型较像木质），如图4-3左下图所示。

图4-3 设置外观并渲染输出

渲染操作中的外观设置，就是首先选中要设置的特征、实体或面等，然后在右侧窗格标签中，选中要使用的外观项即可。

在渲染的过程中，“颜色”属性管理器中的“颜色/图像”选项卡中，“颜色”选项卡用于更改外观的颜色；“显示状态”选项卡，用于在多配置实体中令更改的外观作用于某个配置。

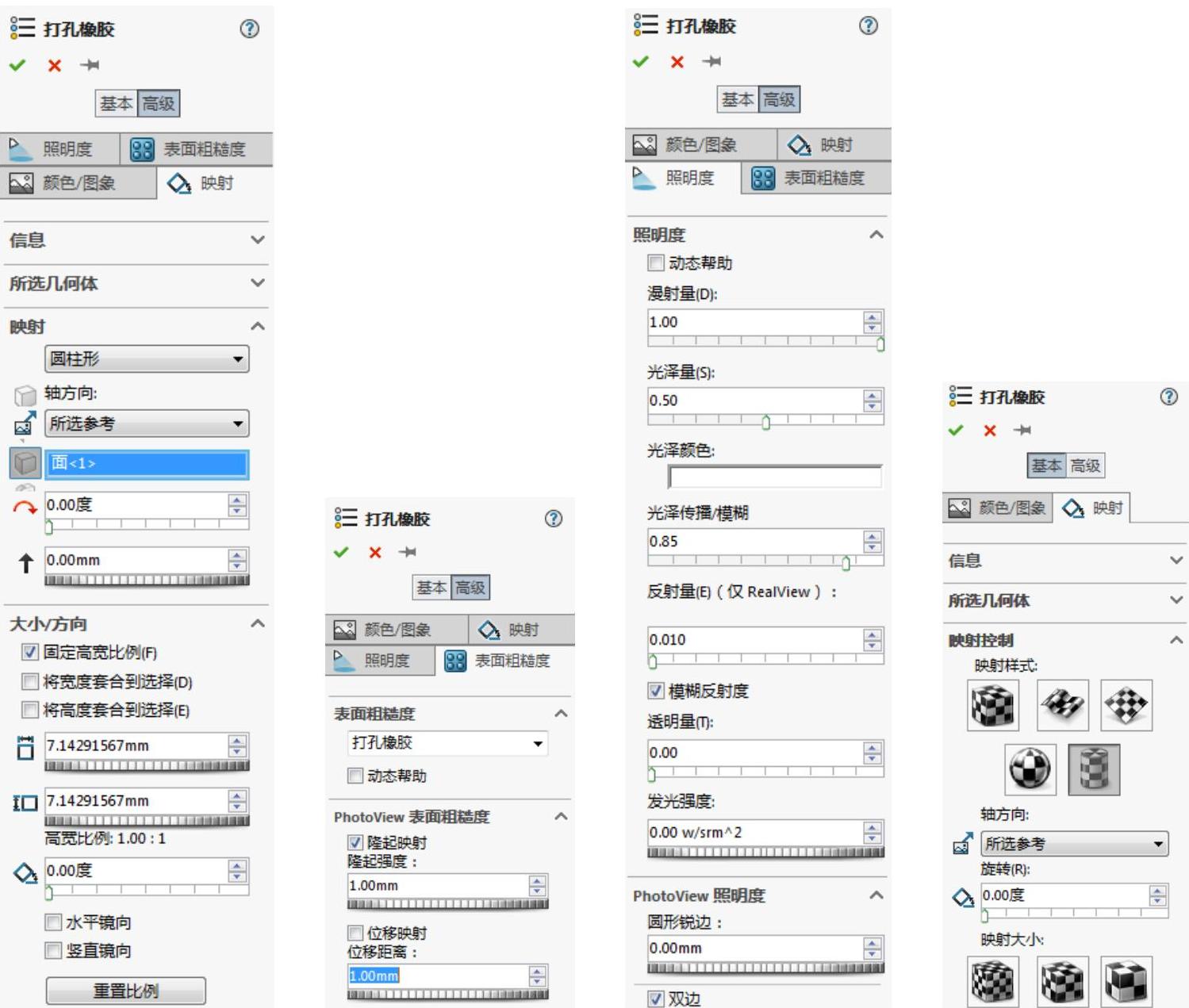

单击“颜色”属性管理器中的“高级”按钮，可打开其余选项卡，如图4-4左侧3个图所示，可对更多的“颜色”选项进行设置。(www.daowen.com)

其中“映射”和“表面粗糙度”选项卡，只对织物、粗陶瓷和某些塑料外观（有纹理的外观）有作用，用于对纹理的方向等进行设置。实际上当所选用的外观具有纹理时，在基本模式下，也会显示“映射”选项卡，如图4-4右图所示，此选项卡与高级模式下的“映射”选项卡作用相同，只是其选项和设置会更加形象一些。

“照明度”选项卡作用较大，其中“漫射量”项就是对散光的反射量；三个“光泽”项，用于设置零件上高光的强度和颜色；“反射量”项用于设置类似镜面反射的程度；“透明量”项用于设置透明度；“发光强度”项可用于模拟灯泡；“圆形锐边”项用于将锐利的角做圆形化渲染处理。

图4-4 “颜色”属性管理器中的选项卡

提示

需要注意的是，在SolidWorks左侧模型树中有个“材质”项，此项设置也可影响外观，但并不是渲染时要使用的。“材质”项除了可影响模型外观，还可设置模型的质量等属性，即“材质”项是分析操作时要设置的项，而渲染时只需设置外观即可。
