SolidWorks是通过什么模块进行渲染的？或者说SolidWorks的渲染空间是什么？在学习SolidWorks渲染操作之前先来解决这个问题。

实际上即使不进行渲染，也可以在SolidWorks的正常建模环境下为模型添加材质和贴图，并设置灯光。这些操作与后面将要介绍的渲染操作相同，都可通过SolidWorks的“DisplayManager”选项卡来实现。不同之处在于，普通建模环境下设置的材质、贴图和灯光，只在SolidWorks的建模环境下显示，即只影响操作窗口中模型的样式且显示粗糙。要实现正确的渲染输出，即将模型渲染成逼真的图片，在SolidWorks2016中需要使用PhotoView360插件。

如图4-1左图所示，单击顶部“常用”工具栏“选项”下拉菜单中的“插件”项，在弹出的“插件”对话框中选中“PhotoView360”复选框，启动PhotoView360插件；然后右击顶部工具栏空白处，在弹出的快捷菜单中选择“渲染工具”菜单项，可调出“渲染工具”工具栏，使用此工具栏，可完成对模型的渲染操作。如图4-1右图所示。

知识库

PhotoView360插件，2009版之前称为PhotoWorks，从2010版开始PhotoView以独立的程序出现，因此需要在Windows“开始”菜单中启动此工具。

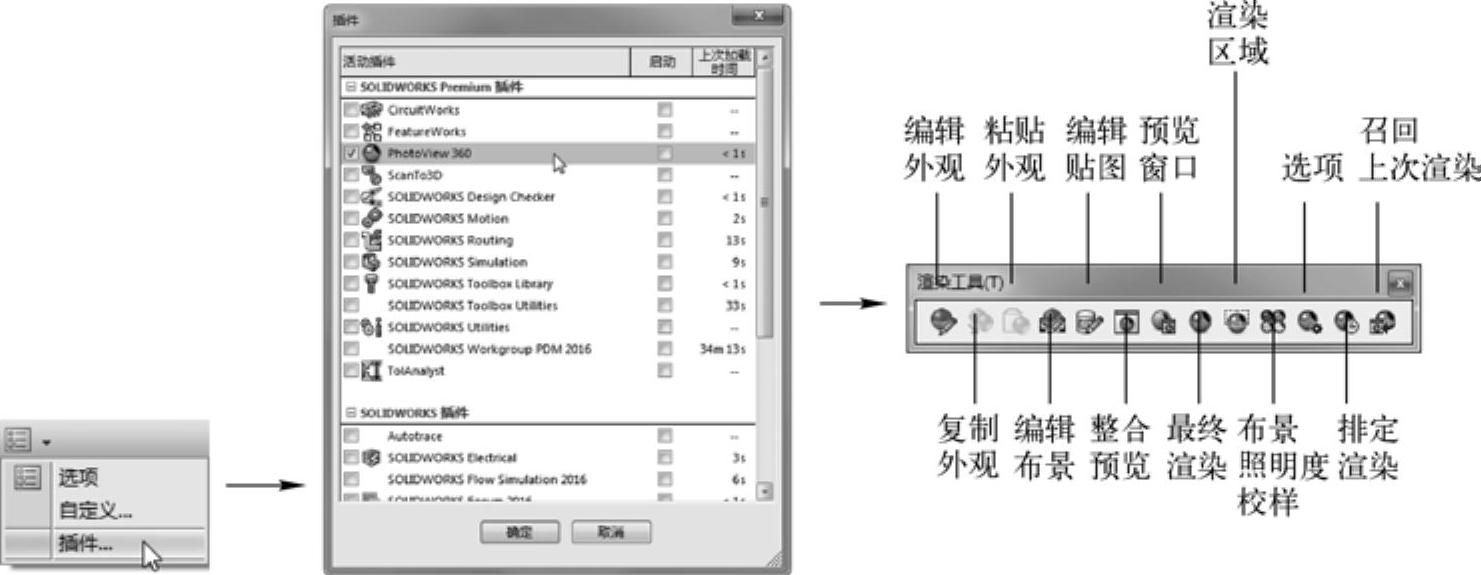

图4-1 启动渲染插件并调出渲染工具栏(www.daowen.com)

下面介绍在普通建模环境下（或装配环境下），“DisplayManager”选项卡，与启用了PhotoView360插件时相比较有何差别。如图4-2所示，左侧DisplayManager选项卡为未启用PhotoView360插件时的样式，右侧Display Manager选项卡为启用了PhotoView360插件时的样式（及模型渲染和不渲染的差别）。

通过观察不难发现，启用Photo View360插件后，“DisplayManager”选项卡中的“PhotoView360选项”按钮可用了，此按钮主要用于设置渲染输出图像的大小和清晰度等参数；设置线光源的影响范围也有差别，“SolidWorks光源”栏内的按钮可设置普通环境下的光源开启，而“PhotoView360光源”栏内的按钮则可设置PhotoView环境下光源的开启（灰度关闭，彩色开启，可右击，通过弹出的快捷菜单，打开或关闭相应的线光源），其他“外观”“贴图”“布景”等，在两种模式下都有作用，只是显示的精度不同。

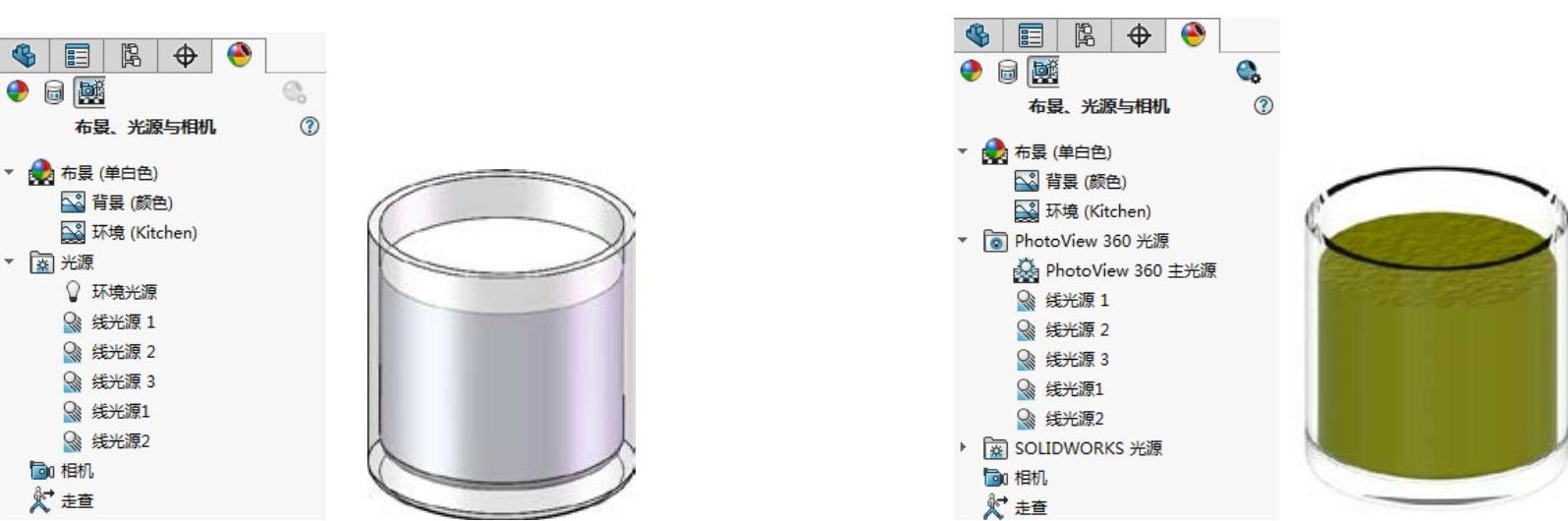

图4-2 PhotoView 360插件启用前后“DisplayManager”选项卡和模型渲染前后的效果（相同的外观材质和灯光）

提示

“DisplayManager”选项卡是渲染操作的主要选项卡，通过此选项卡可执行渲染的大部分操作（如设置外观材质、贴图和布景等）。通常通过右击打开快捷菜单执行相关操作，与单击工具栏中的相关按钮效果相同，只是缺少了“最终渲染”和“预览”等命令。
