工业水循环过滤系统由多个罐体组成，在罐体的中间需要布置管道。本实例讲述从装配体创建，到管道布置的所有操作过程。

【制作分析】

本实例所创建的罐体装配体和管道布管效果，如图3-30所示。操作时罐体使用提供的素材文件并进行阵列，管道通过绘制辅助线，然后布管得到（需添加多个法兰），具体操作如下。

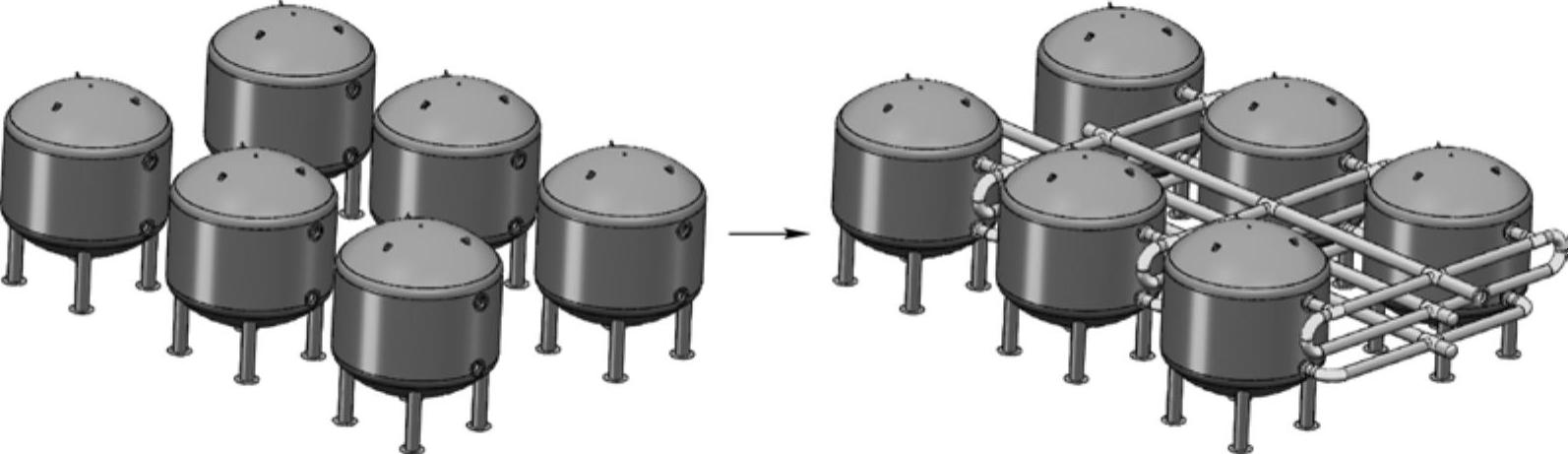

图3-30 罐体装配体和管道布管效果

【制作步骤】

新建装配文件并导入本书提供的素材文件“水罐.SLDPRT”，然后对导入的水罐模型执行阵列操作，如图3-31所示（阵列操作时，阵列距离应为5000×6200，且应令罐体的两个开口与所有罐体的长度方向一致）。

单击“管道设计”工具栏中的“通过拖/放来开始”按钮，打开设计库，并拖放多个“weldingneckflange”法兰件到罐体的接口处，如图3-32所示。

退出布线模式，创建基准面，在其中绘制多条辅助线，如图3-33所示（草图中，横向的草图线距离每排罐子罐口的距离为750mm，顶部罐口下的草图线，与最顶部的草图线的距离为800mm，两侧延伸的长度也为800mm）。

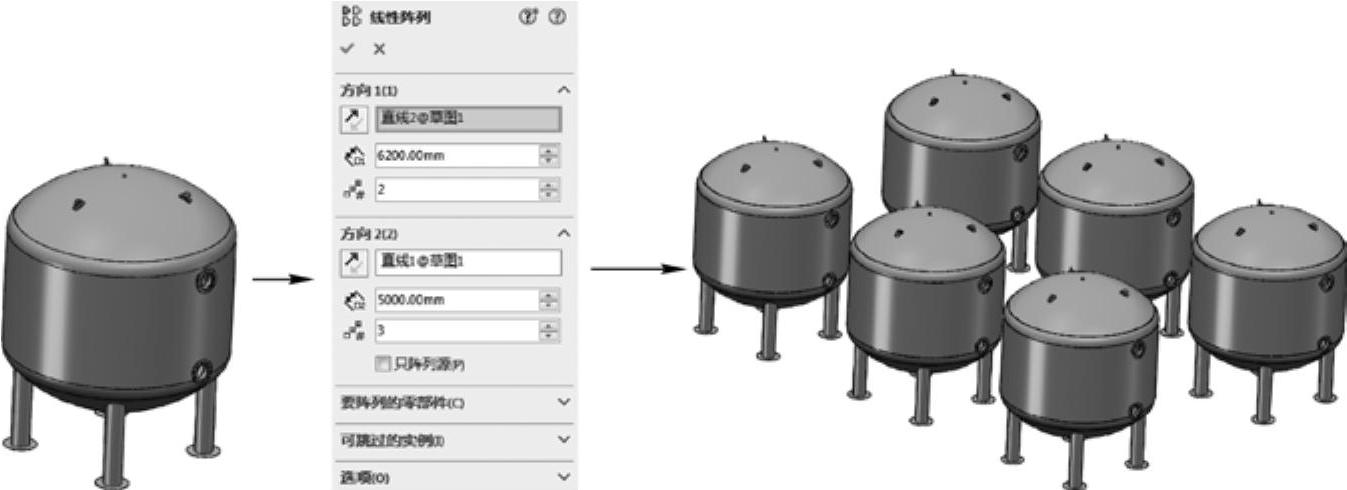

图3-31 导入罐体并执行阵列操作效果

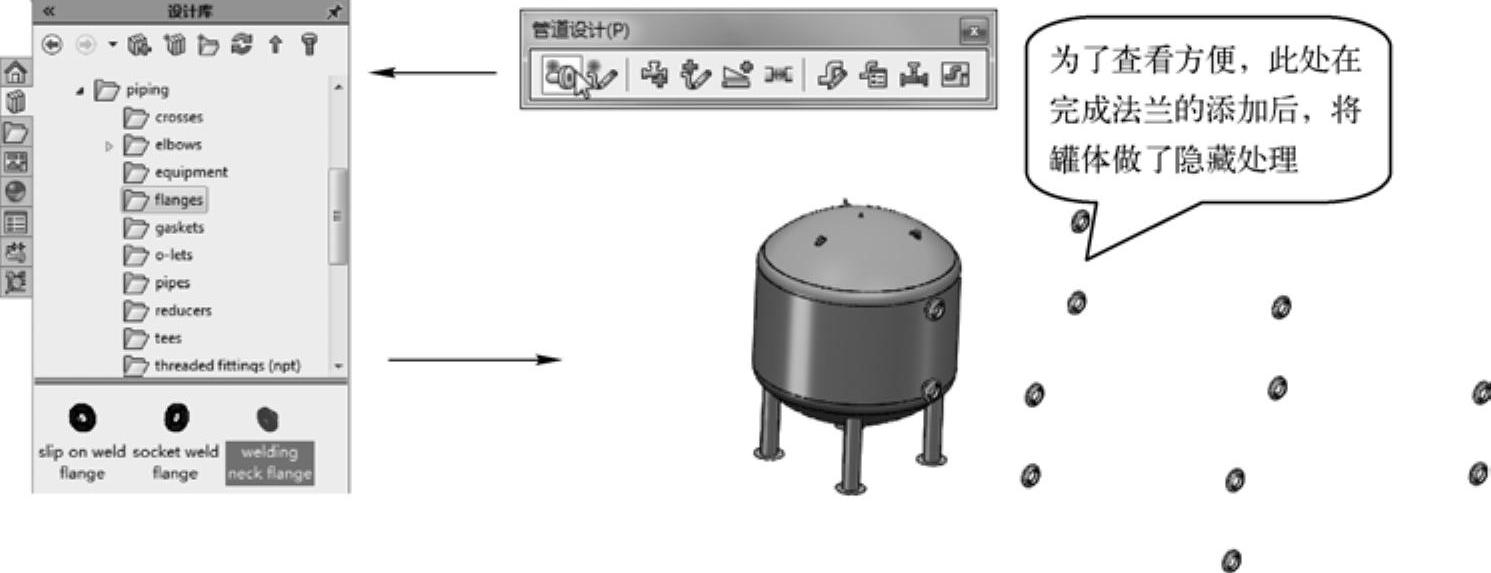

图3-32 添加多个法兰

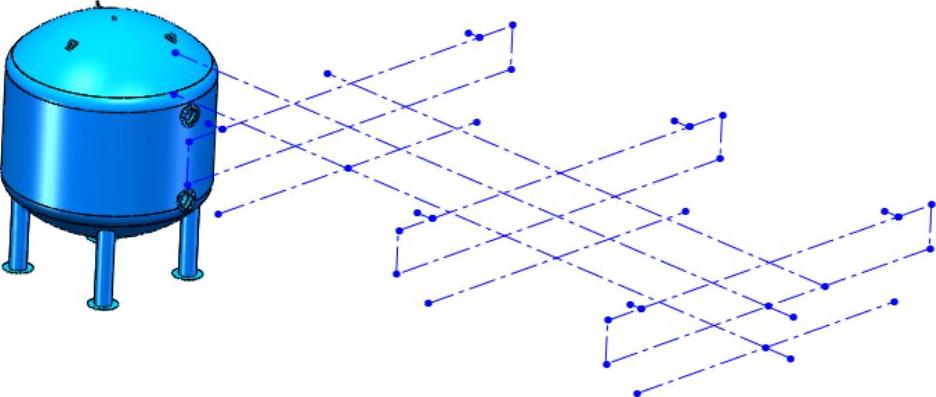

图3-33 创建的辅助线效果

提示

为什么需要创建草图？因为此处管道较复杂且缺少参考物，提前创建好草图有利于后期管道的精确布置。

单击“管道设计”工具栏中的“编辑线路”按钮，重新进入线路编辑状态，然后沿步骤3绘制的辅助线首先绘制竖向的圆弧线和与其相连的线（如图3-34所示，圆角会自动生成），然后拖动“设计库”中的“straight tee inch”文件（三通）到所绘线的三通位置处进行布线，如图3-35所示。(www.daowen.com)

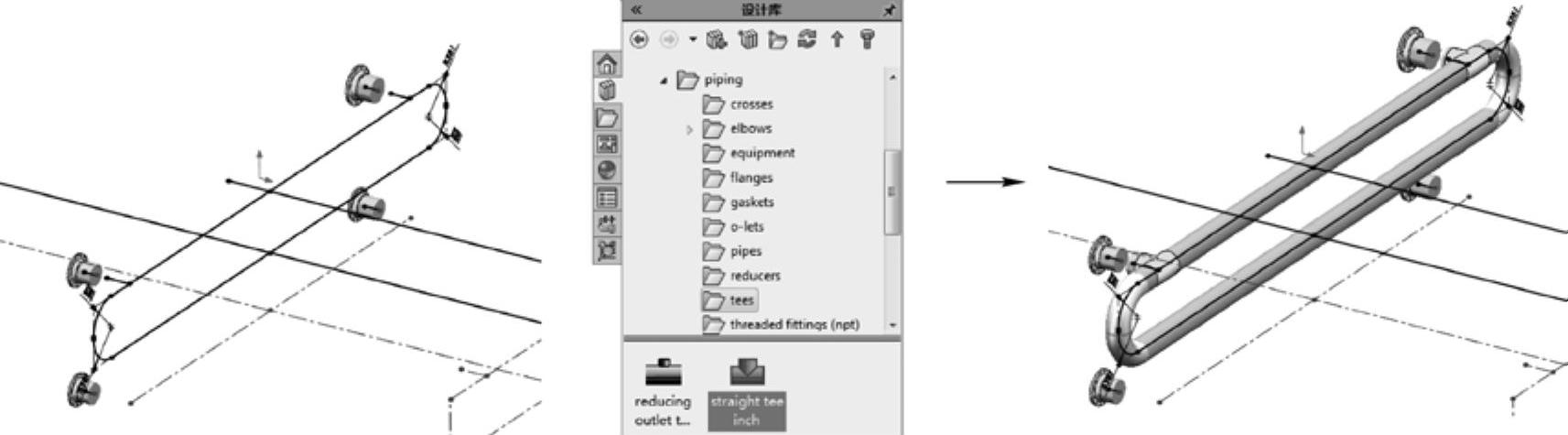

图3-34 绘制竖向圆弧线和与其相连线效果图3-35拖放三通效果

提示

在捕捉草图绘制直线时，应在线路编辑模式下进行操作（即重新编辑线路后的环境），而且应注意，所绘制的直线（那个回路）应在中间点处断开（即分两段绘制），此操作的目的是利于后期三通和四通的布置。

完成三通和四通的布置后，将法兰处的管道点直接拖动到布置好的管道环路点上即可。

通过相同操作，拖放“reducing outlet cross inch”文件（四通）到所绘线的四通位置处，完成第一排管路的布管操作，如图3-36所示。

通过相同操作，以先绘制线，再添加三通和四通的方式，可完成其他部分管线的布管操作，如图3-37所示。

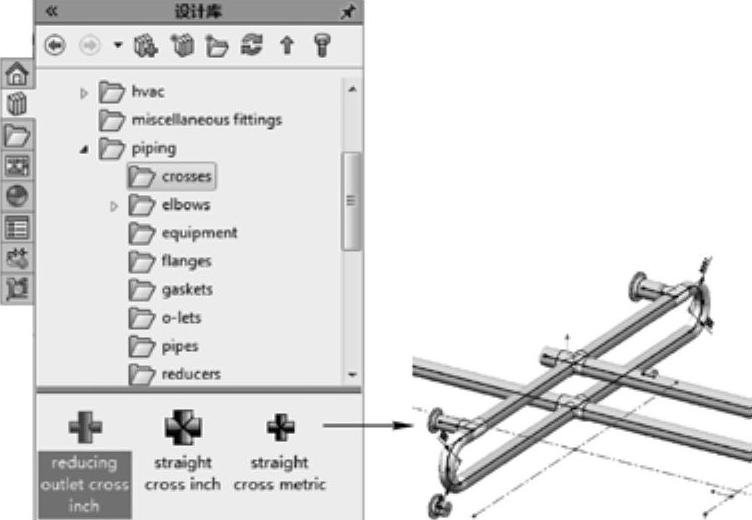

图3-36 拖放四通效果

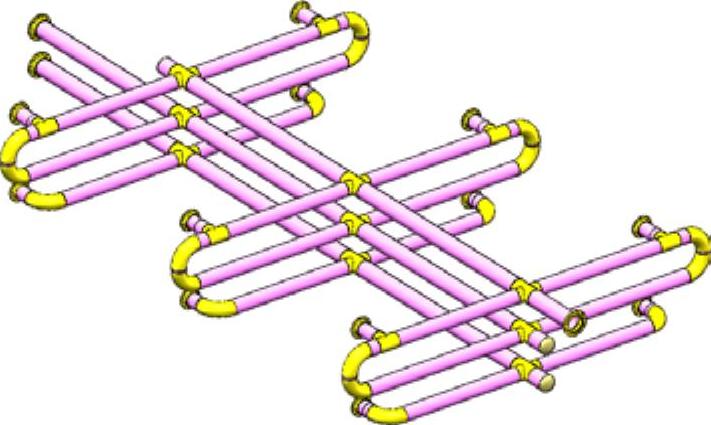

图3-37 其余管道布管效果

最后导入本书提供的素材文件“尾端.SLDPRT”，并添加必要的法兰件，可完成所有布管操作，最终效果如图3-30右图所示。

知识库

1.关于“软管”：本章未单独介绍软管功能，实际上软管与管道非常类似，也提供法兰等组件，且所创建的管路，除非在属性配置时单独设置使用软管，否则所创建的管路，通常都是正交模式配置的。只不过软管管路不会创建弯管件（这点与电力线路类似），因为毕竟软管较细，是用于机械设备内的管路，通常无需焊接。

2.如何更改管道线路的直径：在线路编辑模式下右击管路，选择“更改线路直径”按钮，可在打开的属性管理器中对线路的直径进行调整。调整时，注意单击右上角的“下一步”按钮，切换不同的界面，完成对管路直径的配置。

3.什么是管道“贯穿”（连接）：管道贯穿用于创建贯穿管道的管路。当在已有的管道的某个非断点位置处绘制线路，并创建不同直径的管路时（多比原管路直径小，管路之间有干涉），右击接点，选择“连接”按钮，即可令较细的管道贯穿较粗的管道，并在较粗的管道上创建孔。
