与电气线路相同，首先拖动管道接头，然后进行自动步路操作，选择接头的两个连接点，即可完成管道或软管的步路操作，具体操作如下。

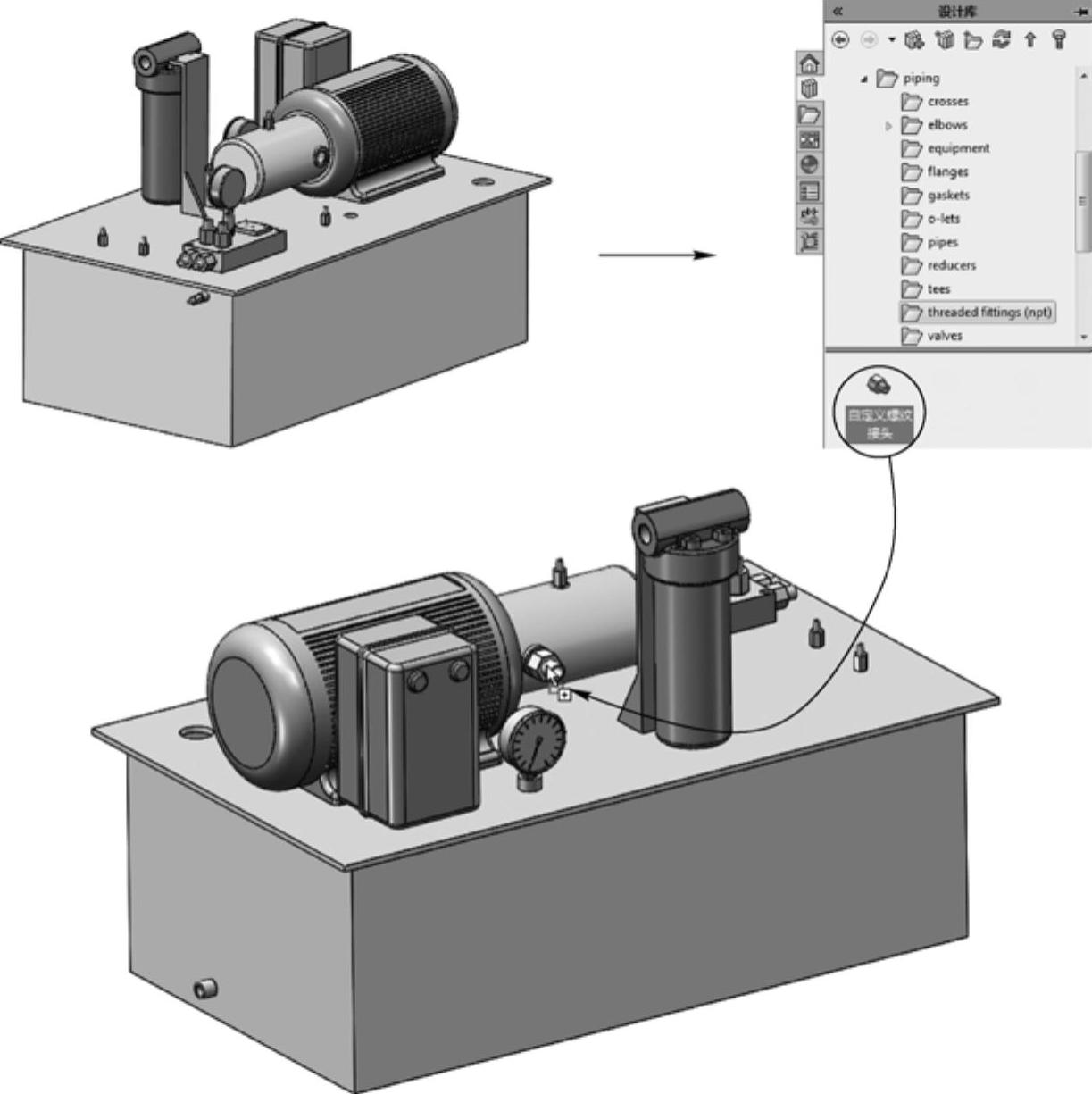

打开本书提供的素材文件“液压站.SLDASM”，如图3-23左上图所示，拖动“自定义螺纹接头”到模型的接口位置处，如图3-23其余图形所示（需首先将本书提供的素材文件“自定义螺纹接头.SLDPRT”，复制到“C：\ProgramData\SolidWorks\SolidWorks 2016\Design Library\routing\piping\threadedfittings（npt）”文件夹中）。

图3-23 打开素材文件并拖动接头

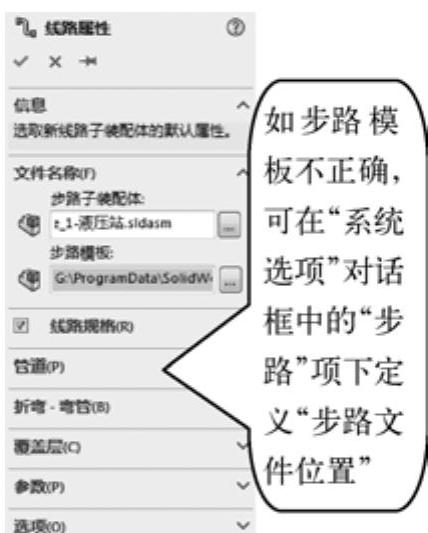

系统自动打开“线路属性”属性管理器，如图3-24所示，保持默认设置，单击“确定”按钮继续操作，系统进入线路编辑状态，此时再次拖动“自定义螺纹接头”到模型的另外一个接头处即可，如图3-25所示。

图3-24 “线路属性”属性管理器

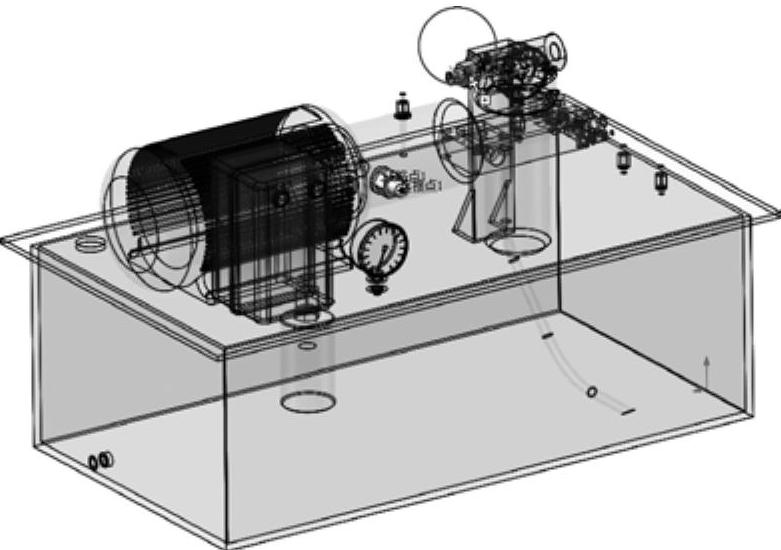

图3-25 拖动到另一个接头处

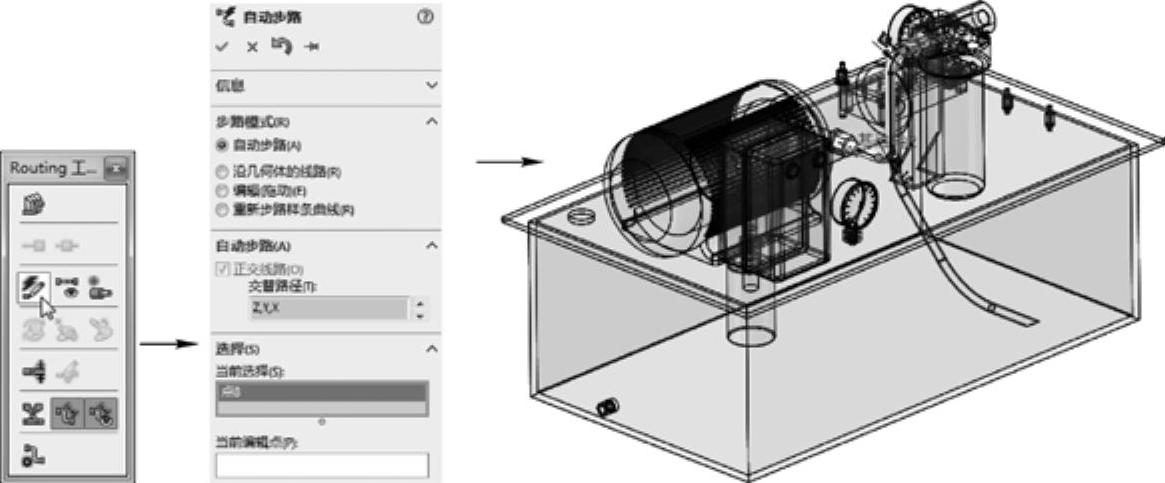

完成上述操作后，单击“Routing工具”工具栏中的“自动步路”按钮，打开“自动步路”属性管理器，如图3-26中图所示，选择添加的两个接头的两个连接点，系统将自动生成管路，如图3-26右图所示。

提示

为什么管道系统中不会自动打开“自动步路”属性管理器呢？这主要是因为工厂中的管道，在实际步路时，很大程度上会受到建筑物等的影响，所以管道在布置时，多通过手工画线的方式来完成，而不是通过自动步路来完成。

图3-26 自动步路(www.daowen.com)

连续单击“确定”按钮，退出步路状态，完成第一个管路的添加操作，效果如图3-27所示。

通过相同操作，可完成其余管路的步路操作，效果如图3-28所示。

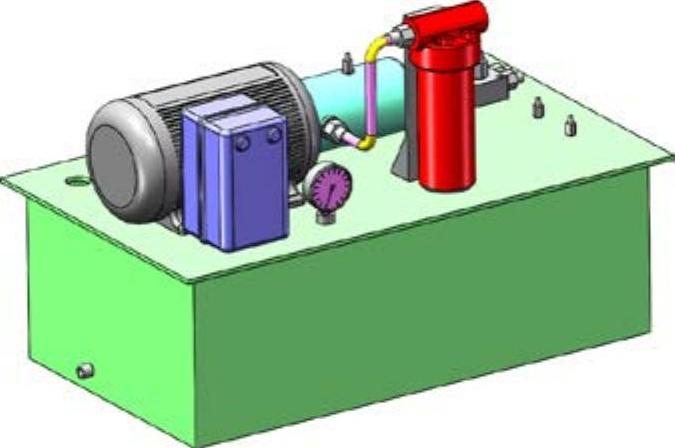

图3-27 第一条管路的步路效果

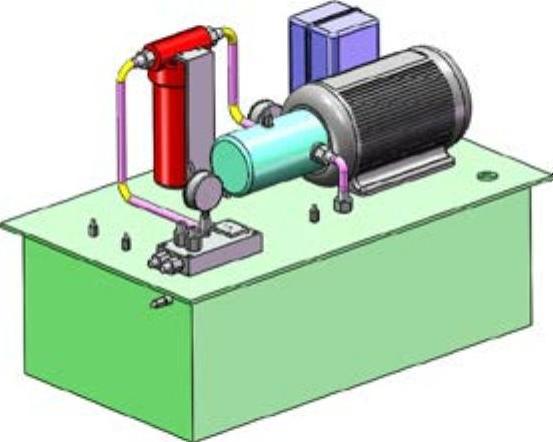

图3-28 所有管路的步路效果

提示

为什么自动生成的管道有蓝有黄？这主要是因为管道系统多较粗，其弯曲的位置大多都是固定成型的弯管，实际工作中是需要单独焊接的，所以自动步路时，系统自动选用模型库中的弯管，并以黄色标示出来。

提示

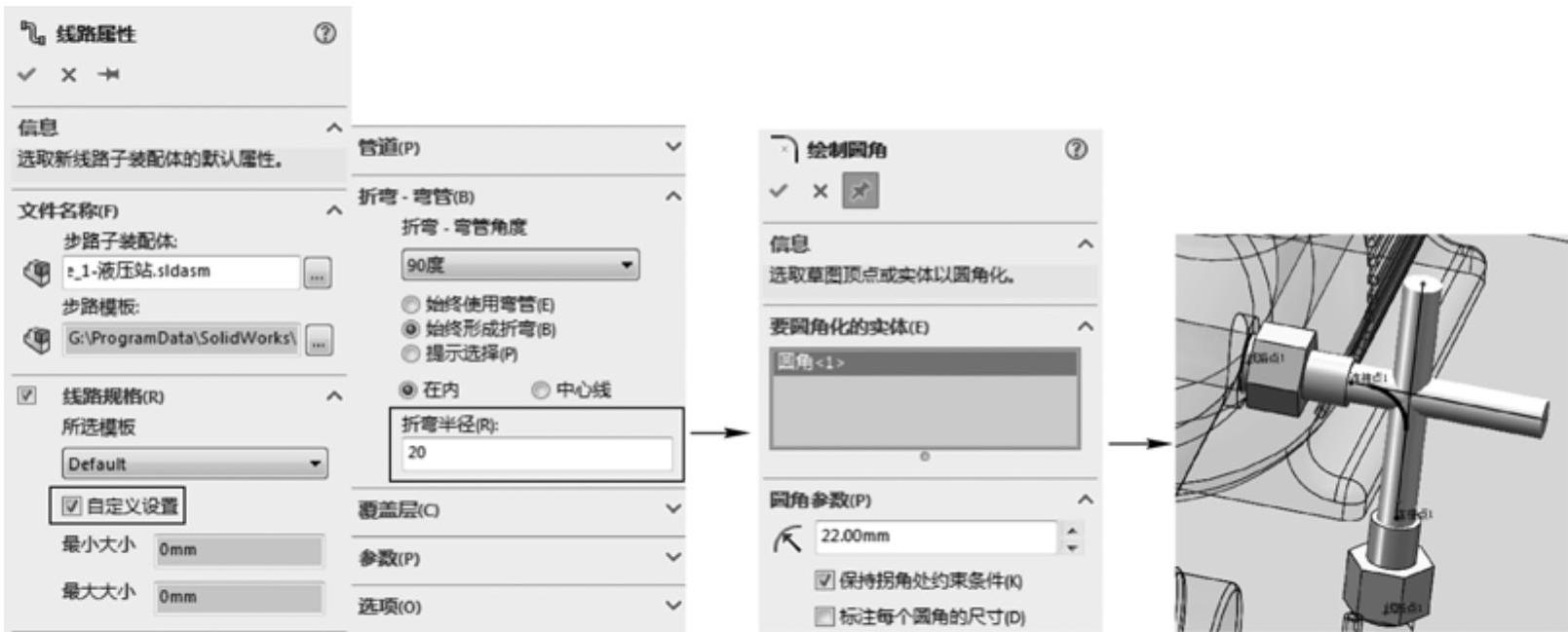

为什么有一个管道无法完成配置？本图例从油箱到油泵处的管道，由于管路太短，自动步路时的折弯半径无法满足系统要求（即自动生成的弯管放不下），所以在创建此管道时，需要进行自定义设置，然后在布管时，使用横竖向的线以及圆角操作绘制即可，如图3-29所示。此时不会使用模型库中的弯管。

图3-29 自定义布管
