配电柜中通常有很多导线，用于连接不同的插头，本实例讲述在配电柜中使用SolidWorks的Routing模块，进行线路配置的操作。具体如下。

【制作分析】

本实例所使用的装配模型和布线后的模型，以及两条布线放大后的效果，如图3-14所示。本实例第一条电路布线，通过直接创建连接点的方式进行，而第二条线路则使用“直接放置”零件的方式进行创建，下面介绍具体操作。

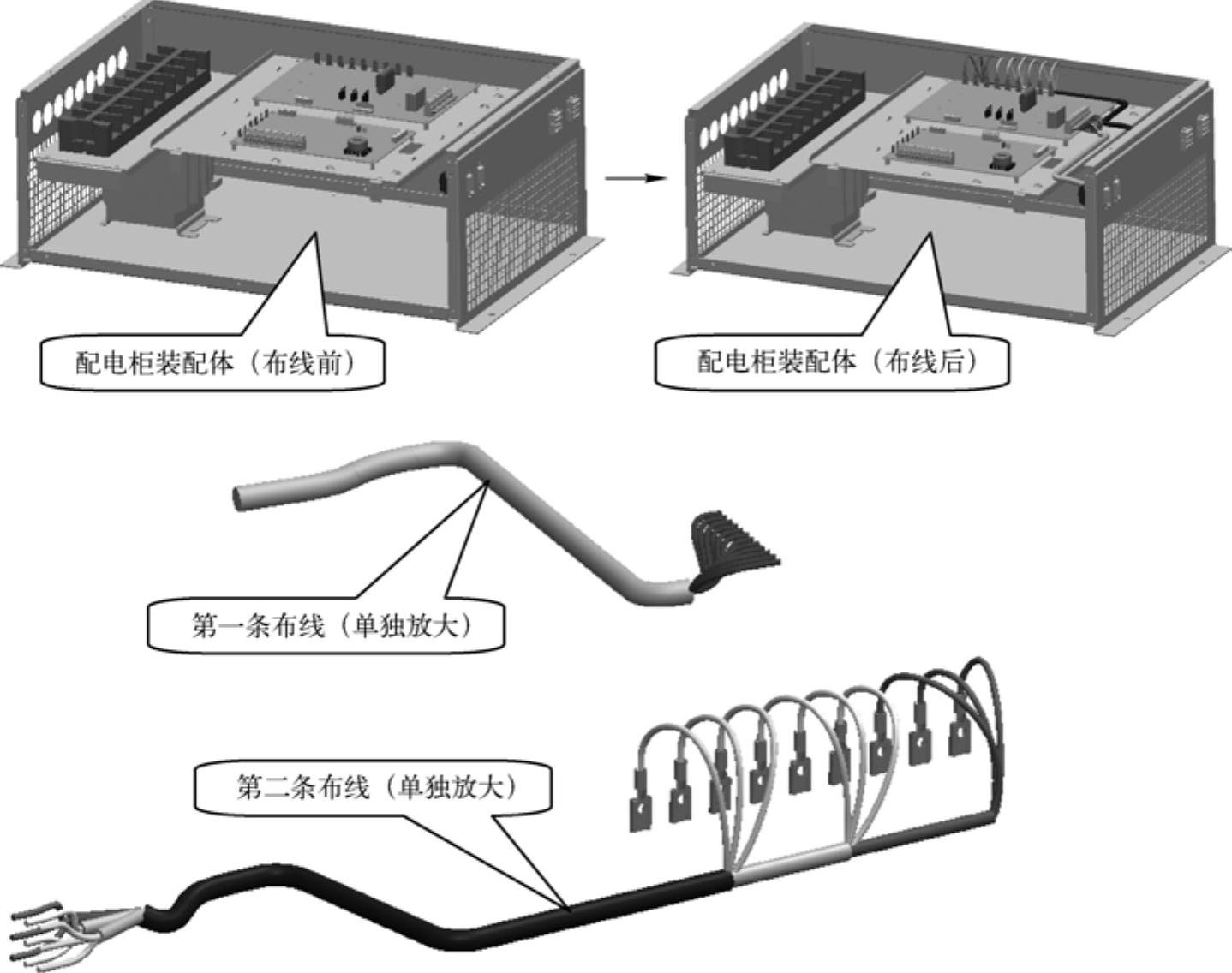

图3-14 配电柜布线操作过程

【制作步骤】

打开本书提供的素材文件“配电柜.SLDASM”，首先查看模型，找到要使用导线连接的两个接头，如图3-15所示。

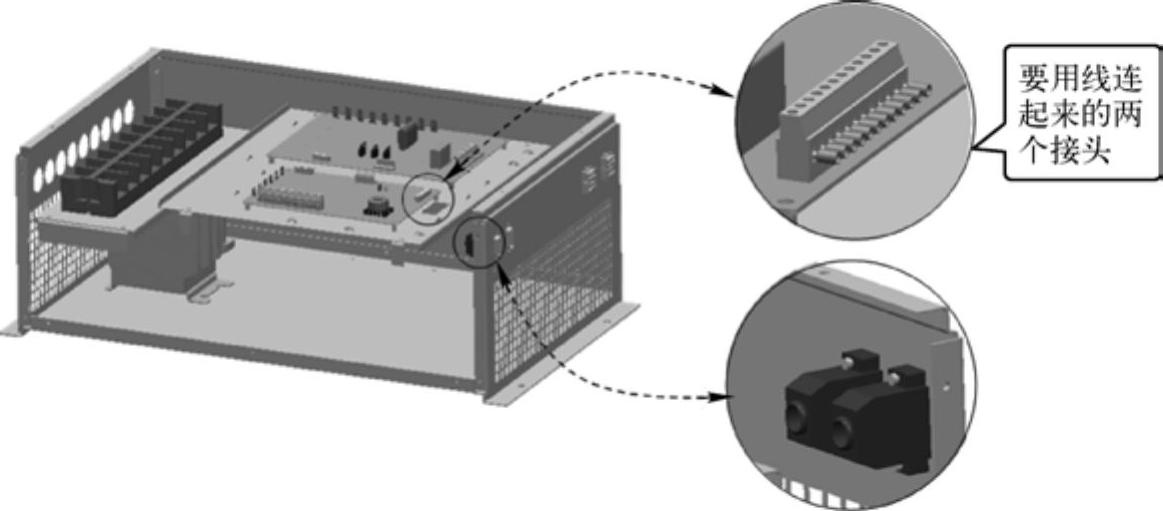

图3-15 打开素材文件并找到要连接的接头

创建距离上面铁板4mm的基准面，如图3-16所示（此基准面是为后续通过绘制3D草图创建导线路径做准备）。

单击“电气”工具栏中的“起始于点”按钮，打开“连接点”属性管理器。如图3-17左图所示。然后单击模型接口处的一个圆边线，确定第一个连接点的位置，其余选项保持系统默认设置，单击“确定”按钮继续。

图3-16 创建基准面

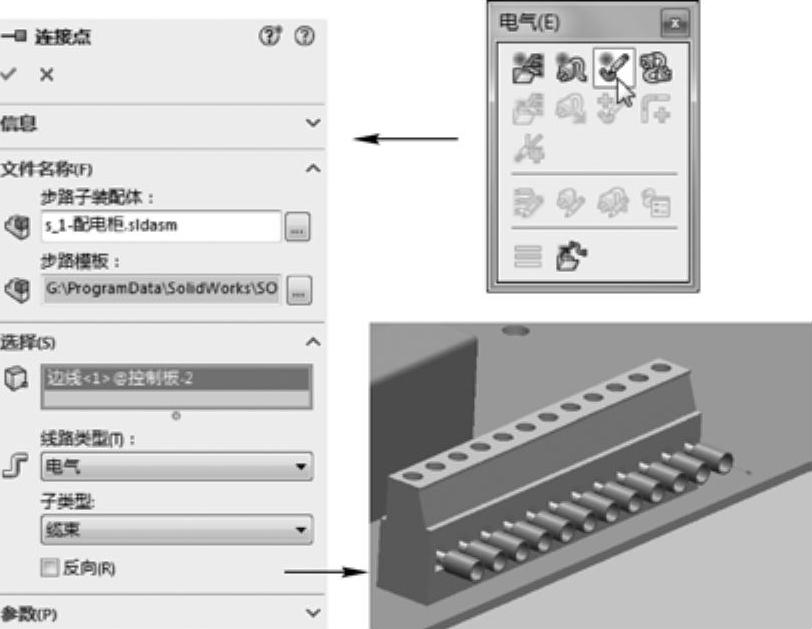

图3-17 创建连接点

系统打开“线路属性”属性管理器，如图3-18左图所示。设置线路外径为“1mm”，单击“确定”按钮，打开“自动步路”属性管理器，如图3-18中图所示。单击“取消”按钮，进入布线环境的线路编辑状态，然后连续单击“电气”工具栏中的“添加点”按钮，同样通过单击接口处的一个圆边线，创建多个连接点，如图3-18右图所示。

提示

如连接点处的连线长度太长，在线路的布线装配体编辑状态下，可通过拖动端点的方式，对连接点处的连线长度进行适当调整。

在线路编辑状态下，选中步骤2创建的基准面，然后单击“草图”工具栏中的“基准面上的3D草图”按钮，将3D草图限制在此基准面上。使用“直线”和“圆弧”等命令绘制草图，作为电缆的干线，如图3-19所示。(www.daowen.com)

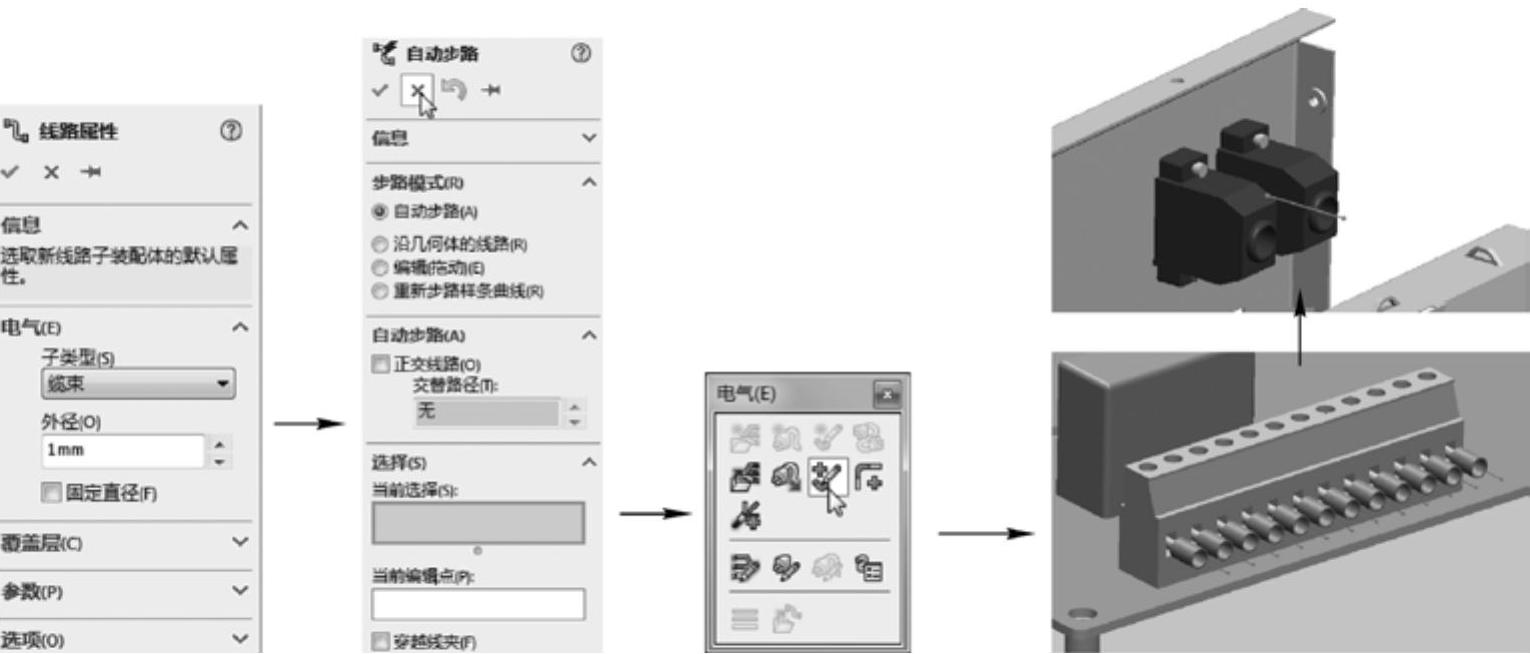

图3-18 添加多个连接点

完成步骤5的操作后，单击“草图”工具栏中的“3D草图”按钮，进入普通3D图线绘制状态，然后通过绘制样条曲线，连接步骤5绘制的干线，和步骤3、步骤4绘制的连接点，基本上完成第一条电缆的布线操作，如图3-20所示。

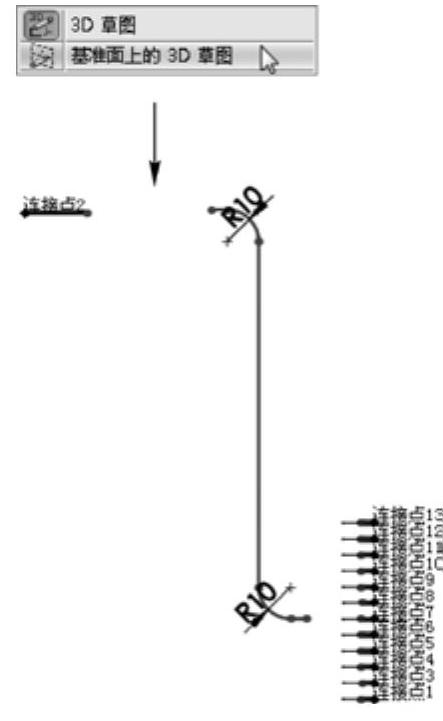

图3-19 绘制3D草图效果

图3-20 创建样条曲线效果

在线路编辑状态下，单击“电气”工具栏中的“编辑电线”按钮，打开“编辑电线”属性管理器，然后为每根导线设置通过的电线根数，如图3-21所示（电缆的出发点处，每条导线只有一根电线，且都为蓝色导线。主干线处，一直到另一个接头的连接点处，电线根数为12条，与实际情况相符）。完成布线操作，连续单击“确定”按钮退出布线模式即可（粗电缆的颜色，可在装配模式下进行单独设置）。

通过相同操作，可创建第二条电缆，如图3-22所示。第二条线路与第一条线路的创建略有不同，它是从“直接放置”零件开始创建的。创建时可使用系统提供的素材文件“自定义.sldprt”，将其放置到“Routing”文件夹下，然后直接拖放开始布置操作即可，其余步骤基本一致。

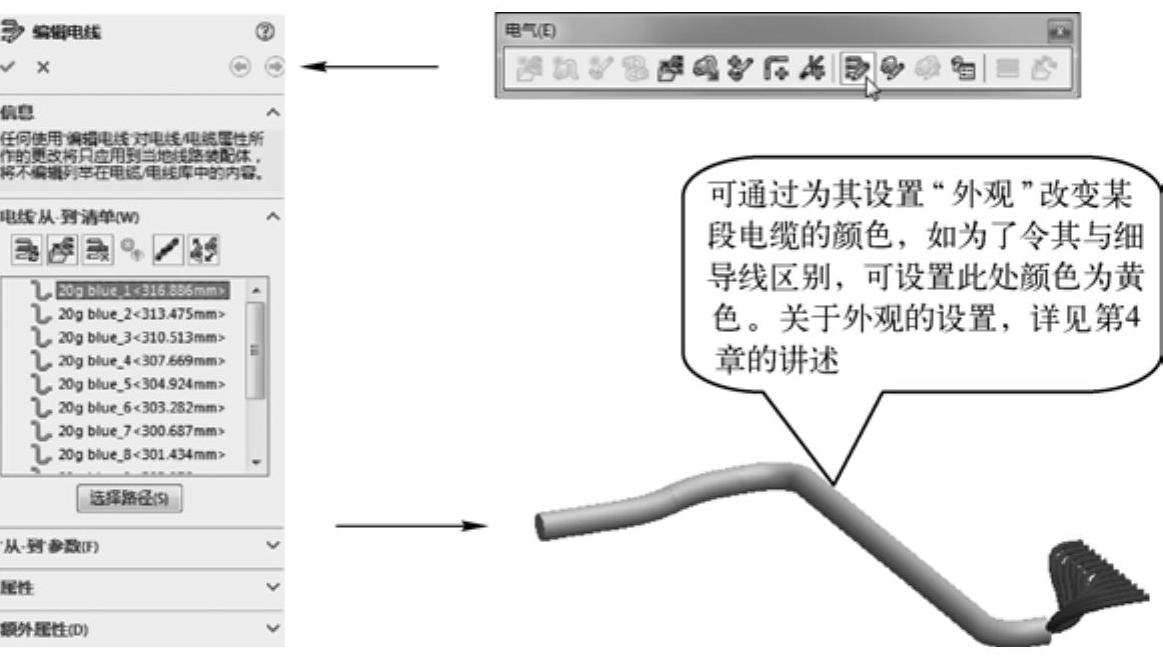

图3-21 设置导线效果

提示

第二条线路同样需要创建基准面，并首先绘制基准面上的3D草图作为粗电缆部分；另外，由于线路被分为了三部分，所以需要使用分割线路功能将主干线断开。

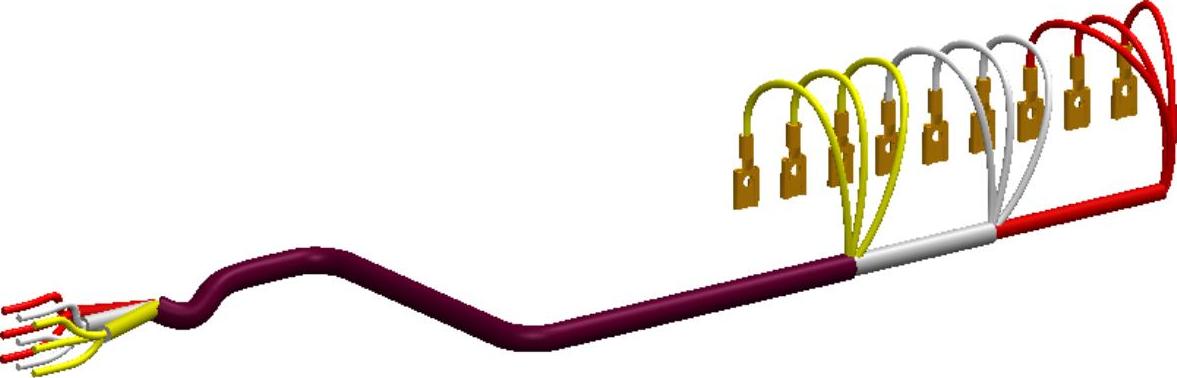

图3-22 第二条布线的操作效果

知识库

在完成布线操作后，“电气”工具栏的最后位置处，将出现一个“平展线路”按钮，单击此按钮，可将线路展平，并自动计算出线路的长度，以及自动创建出电力材料明细表和工程图明细等，从而创建电气工程图，有兴趣的读者不妨自行尝试一下。
