自动布线后的线路，其路径通常较随意，可能无法满足设计要求，此时同现实中的步路一样，不妨使用线夹来规范线路。

可首先打开素材文件“机箱、主板和风扇.SLDASM”，同3.2.3节的操作，进行了布线操作后，在装配环境下，直接拖动右侧设计库中“electrical”文件夹中的“90_richco_hurc-4-01-clip”文件到箱体侧壁的孔上，并使用默认的设置，再连续拖动多个线夹到侧壁的位置处，即可完成线夹的布置，如图3-8所示。

在布置线夹的过程中，在放置第一个线夹时，系统会弹出“线夹配置”对话框，此对话框中列出了几种线夹规格，可供用户根据需要选择使用，其中“2-01-3.2mmDia”，是指此线夹适合通过的电线直径为2.1～3.2mm，默认线夹使用的直径为3.4mm。

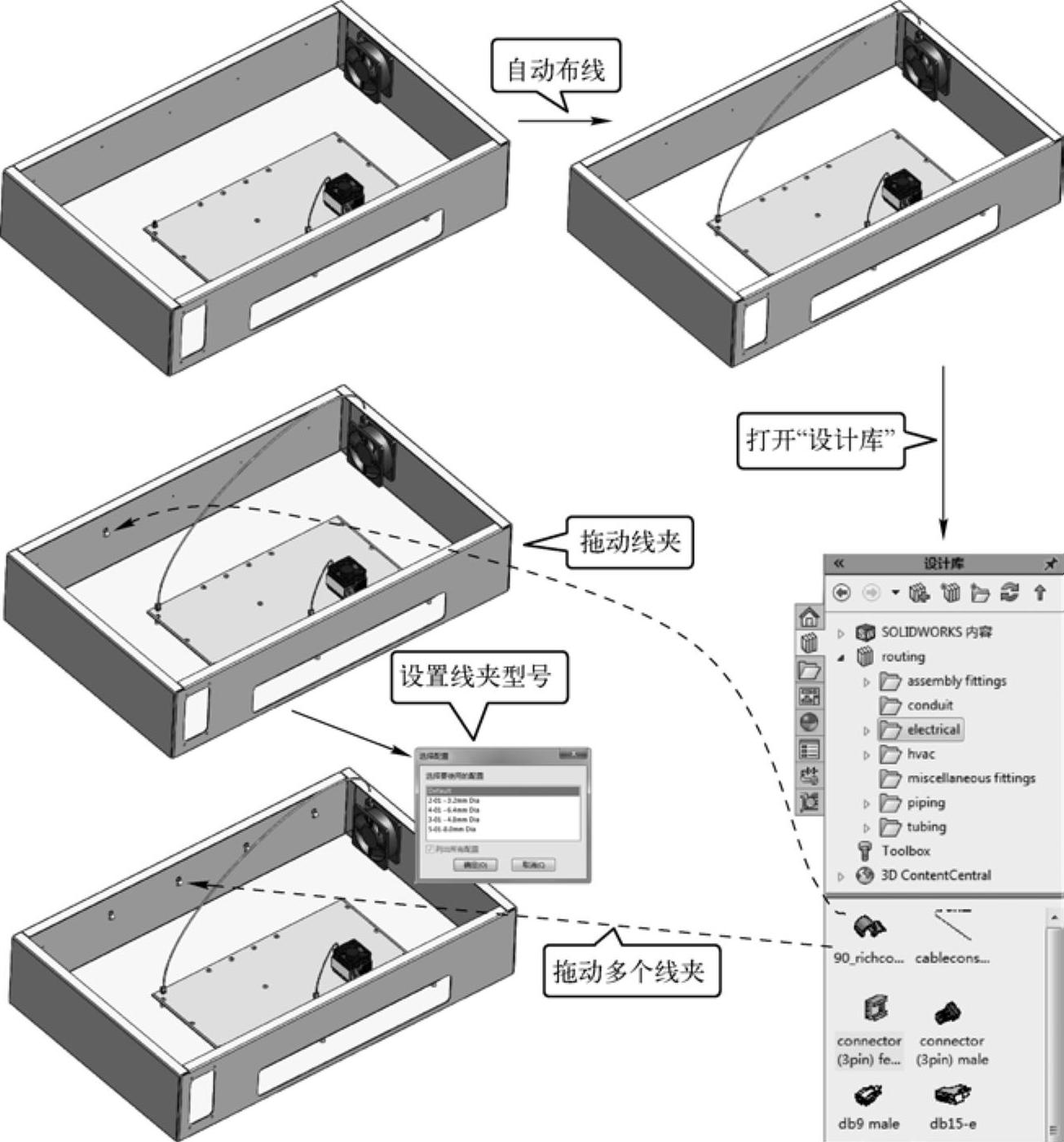

图3-8 添加线夹

提示

布置线夹时，按<Tab>键可调整线夹的方向。此外，布置线夹的操作，是从装配状态开始的，即完成布线后，完全退出布线模式后的普通装配状态。

布置好线夹后，可以令自动布置的线路通过线夹。首先单击“Routing工具”工具栏“令线路通过线夹”按钮，然后选择要进行步路的样条曲线，再选择要令线路通过的线夹轴，并连续选择多个线夹轴，即可令线路通过线夹，如图3-9所示。(www.daowen.com)

完成线夹的布置后，如希望线路不再受某个线夹的束缚，可单击“Routing工具”工具栏中的“从线夹脱钩”按钮，再选择某个线夹的线夹轴，即可令线路从线夹脱钩。

提示

脱钩完成后，似乎线路并未离开线夹位置，这是因为在令线路通过线夹时，系统自动对代表线路的样条曲线进行了切割，而在令线路从线夹脱钩时，系统未反向执行连接操作。所以，此时路线的位置保持不变，可拖离线夹，但是线路已经是多条样条曲线了。

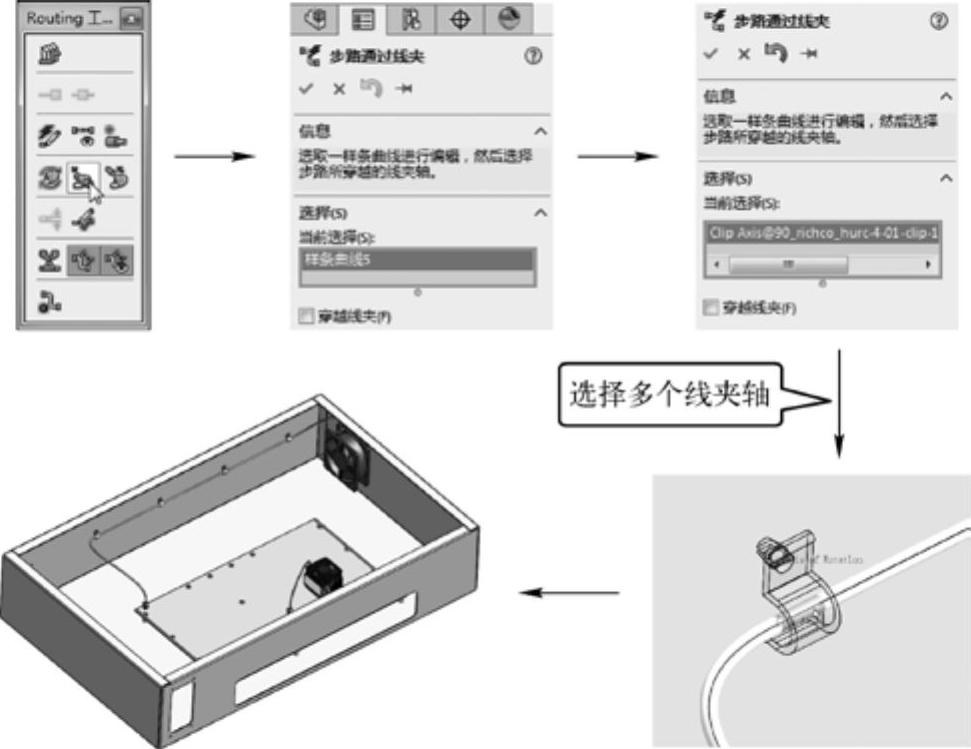

图3-9 令线路通过线夹

单击“Routing工具”工具栏中的“旋转线夹”按钮，可在编辑线路时调整线夹的方向。
