本实例将通过定滑轮的支座来设计定滑轮装配体的其他零部件，如图2-19所示（其中部分零件采用导入方式，其余零件都保存在装配体文件中）。

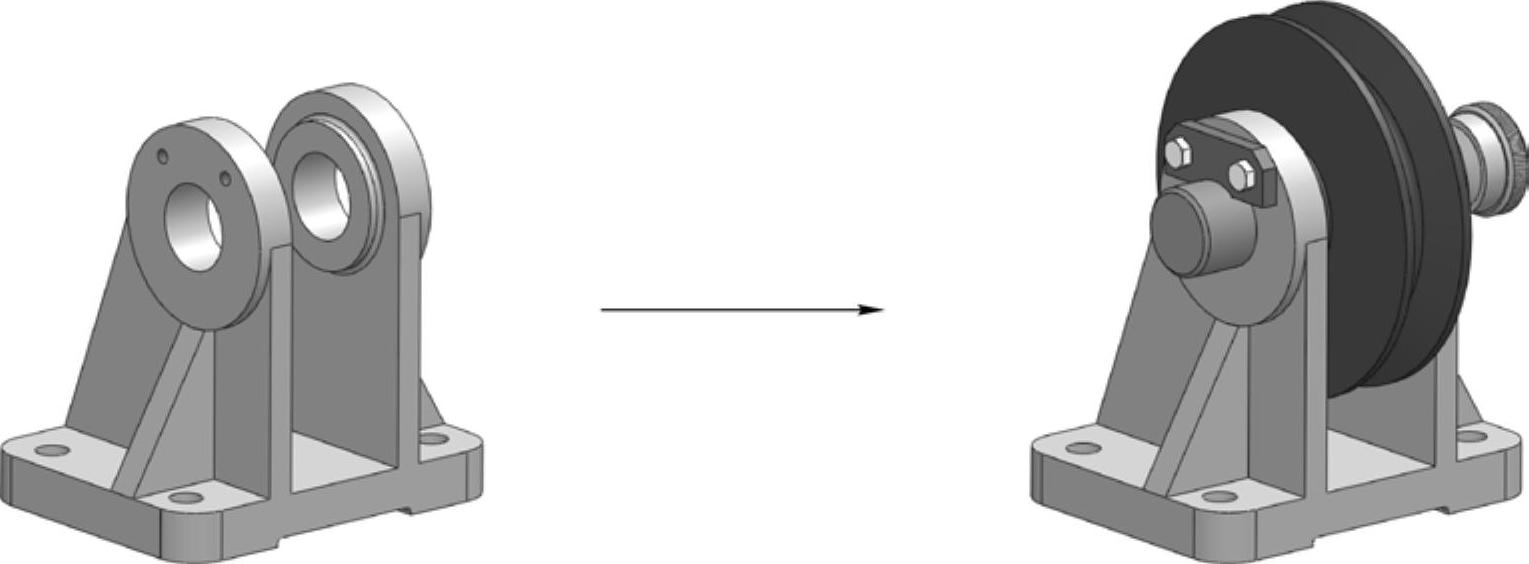

图2-19 关联设计定滑轮装配体

【制作分析】

本实例关键是应用了关联零件，在装配体中数次插入新零件，并通过捕捉支座的相关尺寸来创建零件，具体操作如下。

【制作步骤】

打开本书提供的素材文件“定滑轮.SLDASM”，如图2-20左图所示。先创建一个经过轴承孔中点的基准面，然后选择“插入”>“零部件”>“新零件”菜单命令，选中此基准面绘制草图，如图2-20中图所示；然后旋转出实体，如图2-20右图所示。

继续创建此芯轴零件，在其一侧中点位置创建两个孔，孔的规格如图2-21左图所示，两个孔的位置重合，效果如图2-21右图所示。

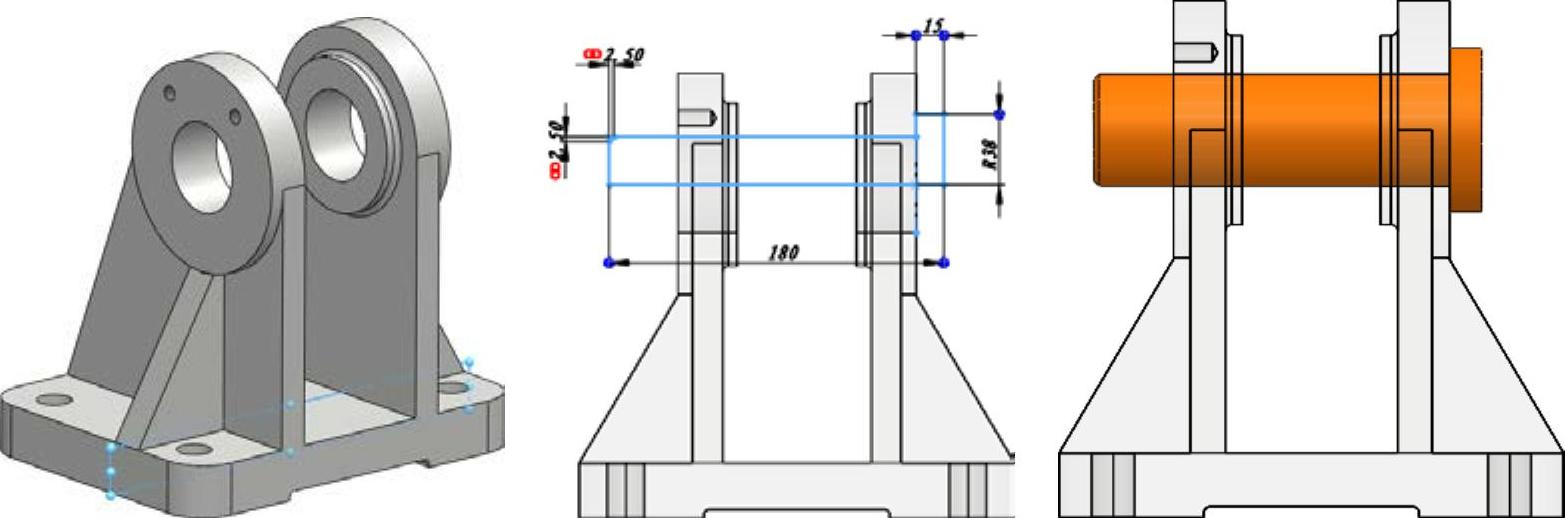

图2-20 创建草图并进行旋转

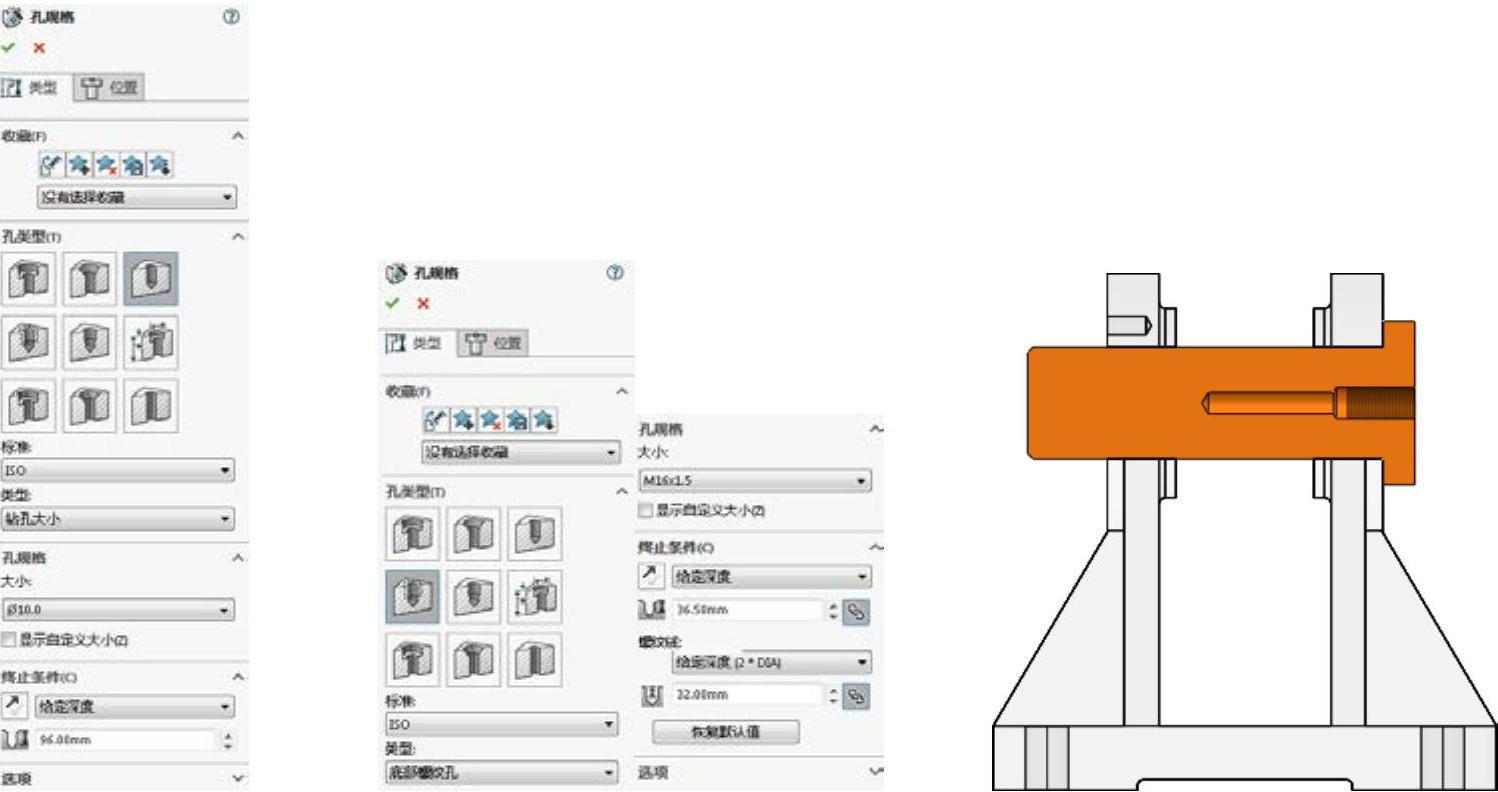

图2-21 创建两个孔

在零件的前视基准面中绘制草图，如图2-22左图所示，然后执行旋转切除操作；再次绘制草图，如图2-22右图所示，并执行拉伸切除操作，创建芯轴。(www.daowen.com)

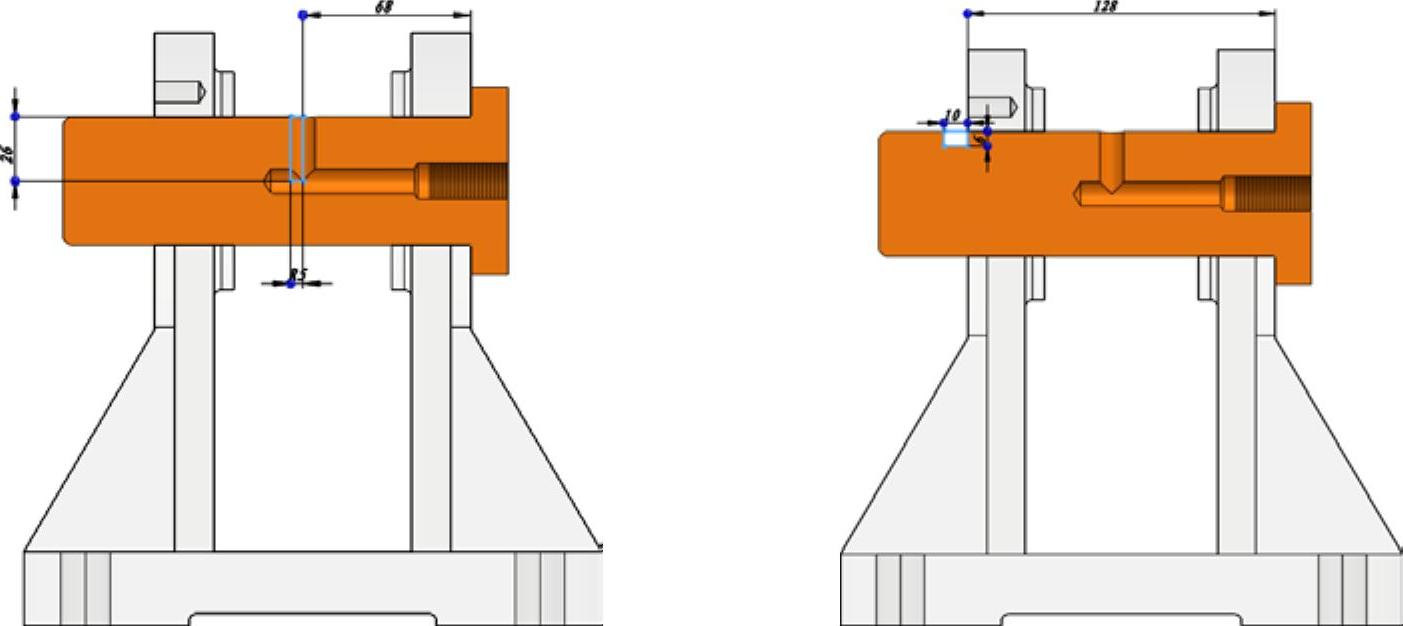

图2-22 绘制草图并进行旋转切除和拉伸切除

再次选择“插入”>“零部件”>“新零件”菜单命令，并选择步骤1创建的基准面绘制草图；再执行旋转凸台/基体操作，创建实体，并在实体内部执行5mm的圆角操作，创建滑轮，如图2-23所示。

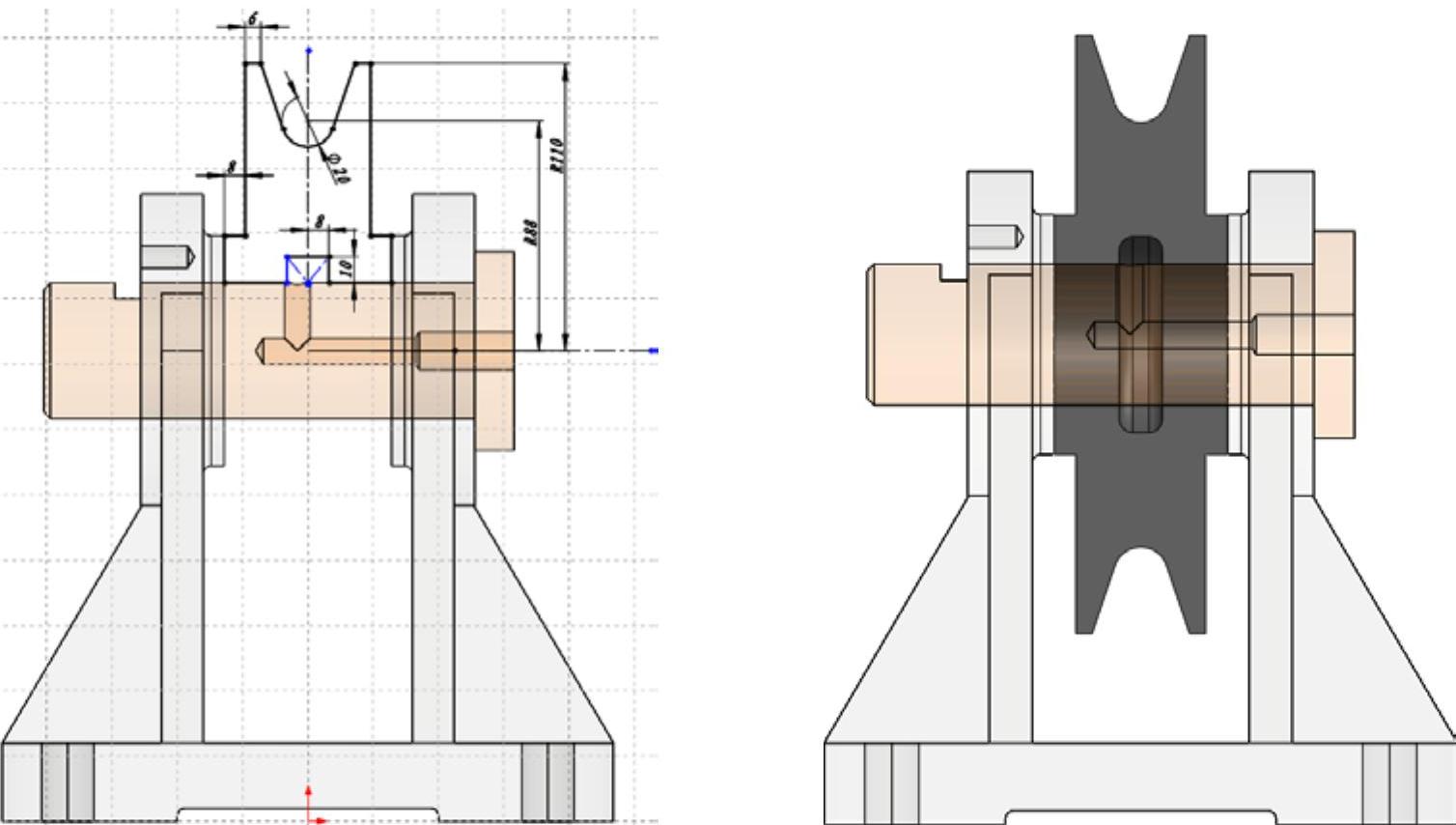

图2-23 创建新的关联零件并进行旋转

选择“插入”>“零部件”>“新零件”菜单命令，选择支座的一个侧面为关联平面，并创建草图，如图2-24左图所示；然后对草图执行拉伸操作，拉伸长度为10mm，再以“转换实体引用”方式创建草图，并执行拉伸切除操作，创建此零件（卡板）上的两个孔，如图2-24右图所示。

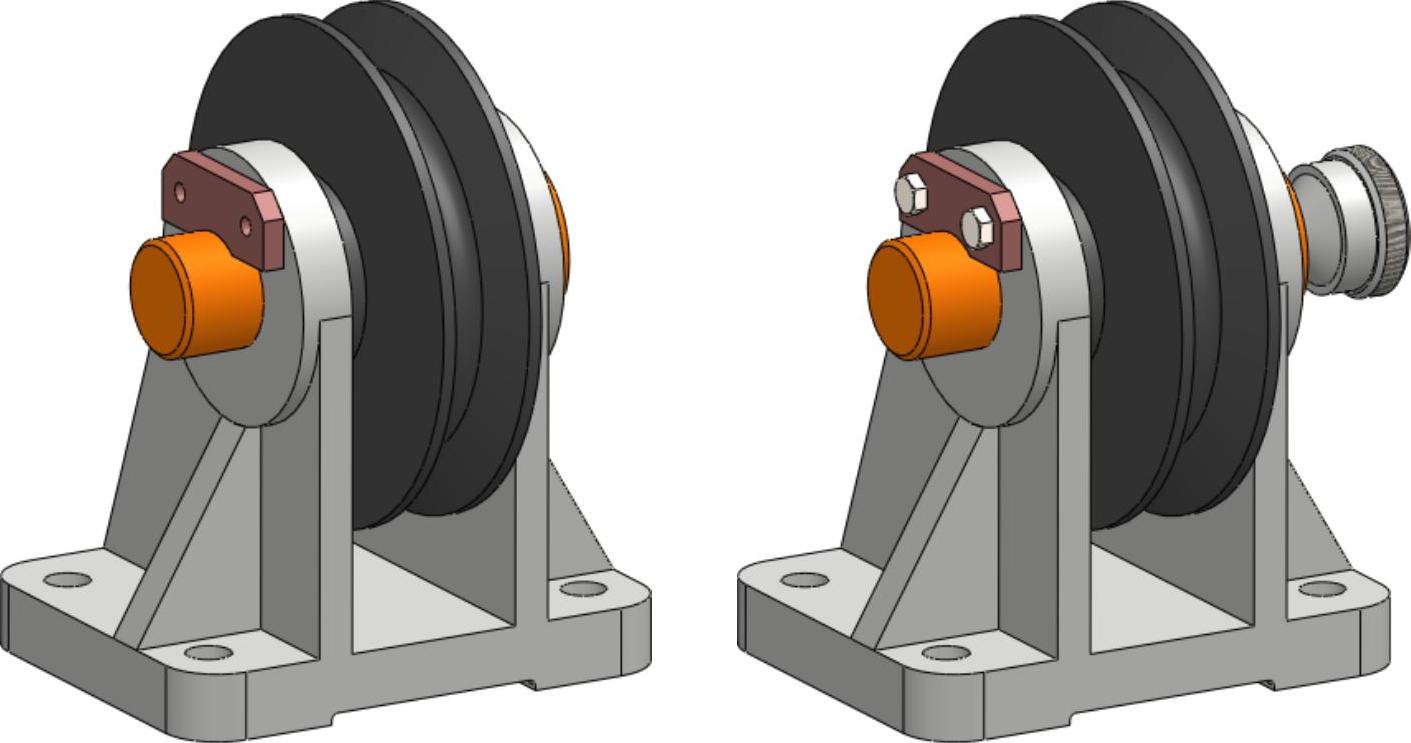

图2-24 创建新零件并创建关联特征

完成关联零件的创建后保存装配体，并设置将所有零件保存在装配体内；再导入本书提供的其余零件，添加配合，完成定滑轮的创建，如图2-25所示。

图2-25 完成关联设计并导入其余装配文件
