SolidWorks新版中，需要在“方程式、整体变量、及尺寸”对话框中，完成对方程式的添加操作。

如图2-4所示，首先选择“工具”>“方程式”菜单命令（提前打开素材文件，并将所有特征尺寸显示出来），打开“方程式、整体变量、及尺寸”对话框；然后将光标置于方程式下的栏中，单击要设置方程式的尺寸，将此尺寸名称添加到方程式；再将光标置于“数值/方程式”栏，单击其余尺寸并添加运算符等，即可完成方程式的添加。

以上操作，主要通过法兰“外径”尺寸和“内径”尺寸，来定义4个法兰孔圆周阵列直径的大小。完成方程式的添加后，修改一个关联尺寸，如通过双击将外径修改为“300”，然后单击“常用”工具栏中的“重建模型”按钮，可发现模型整体发生了变化（圆周阵列的直径变成了205，如图2-5所示）。

“方程式、整体变量、及尺寸”对话框中，部分选项的含义如下：

“方程式视图”按钮：在下面列表中分栏显示全局变量、特征和方程式。

“草图方程式视图”按钮：显示仅用于草图的全局变量和方程式。

“尺寸视图”按钮：在下面列表中分栏显示全局变量、特征和所有尺寸（包含方程式）。

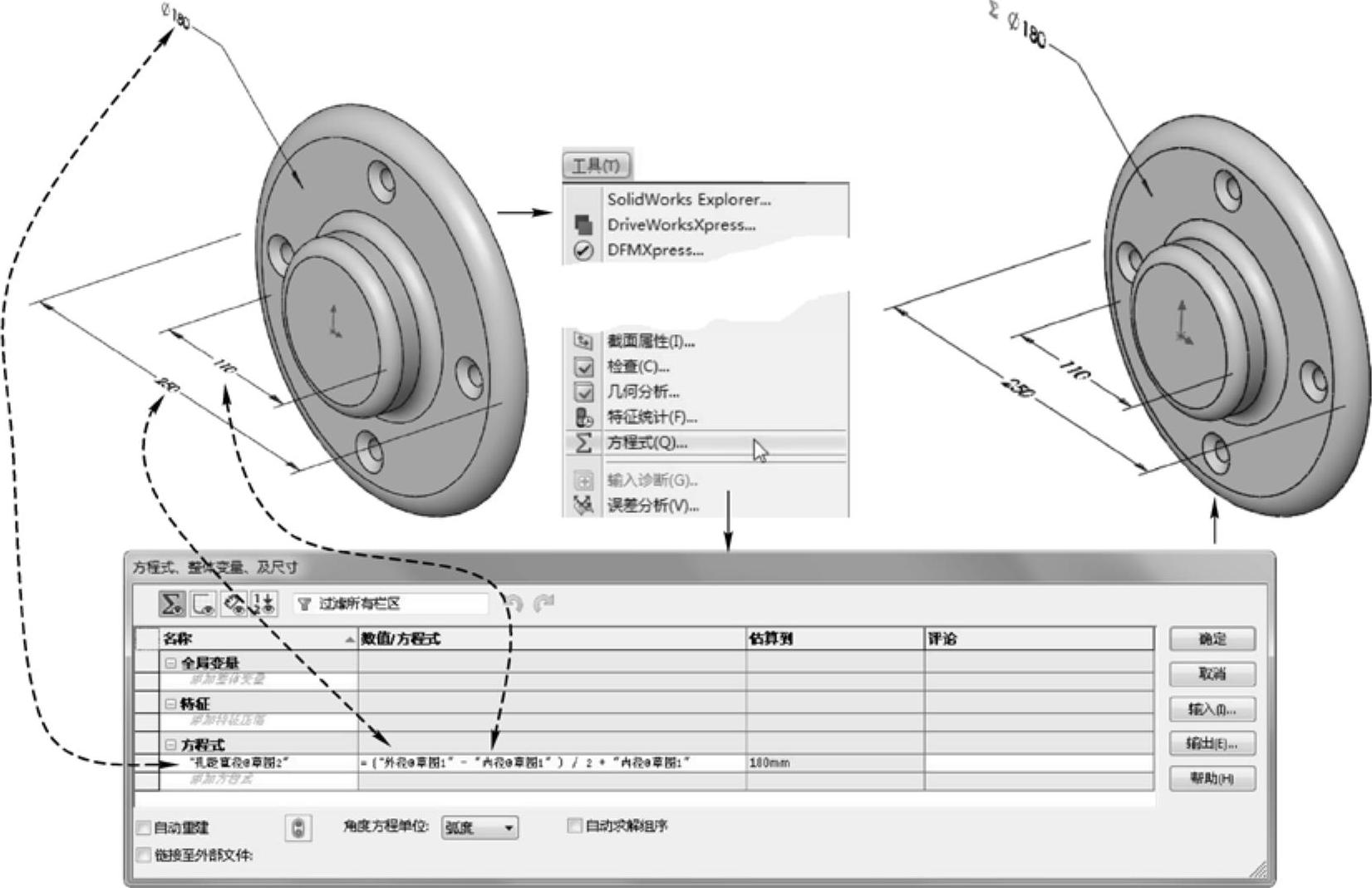

图2-4 定义方程式

(www.daowen.com)

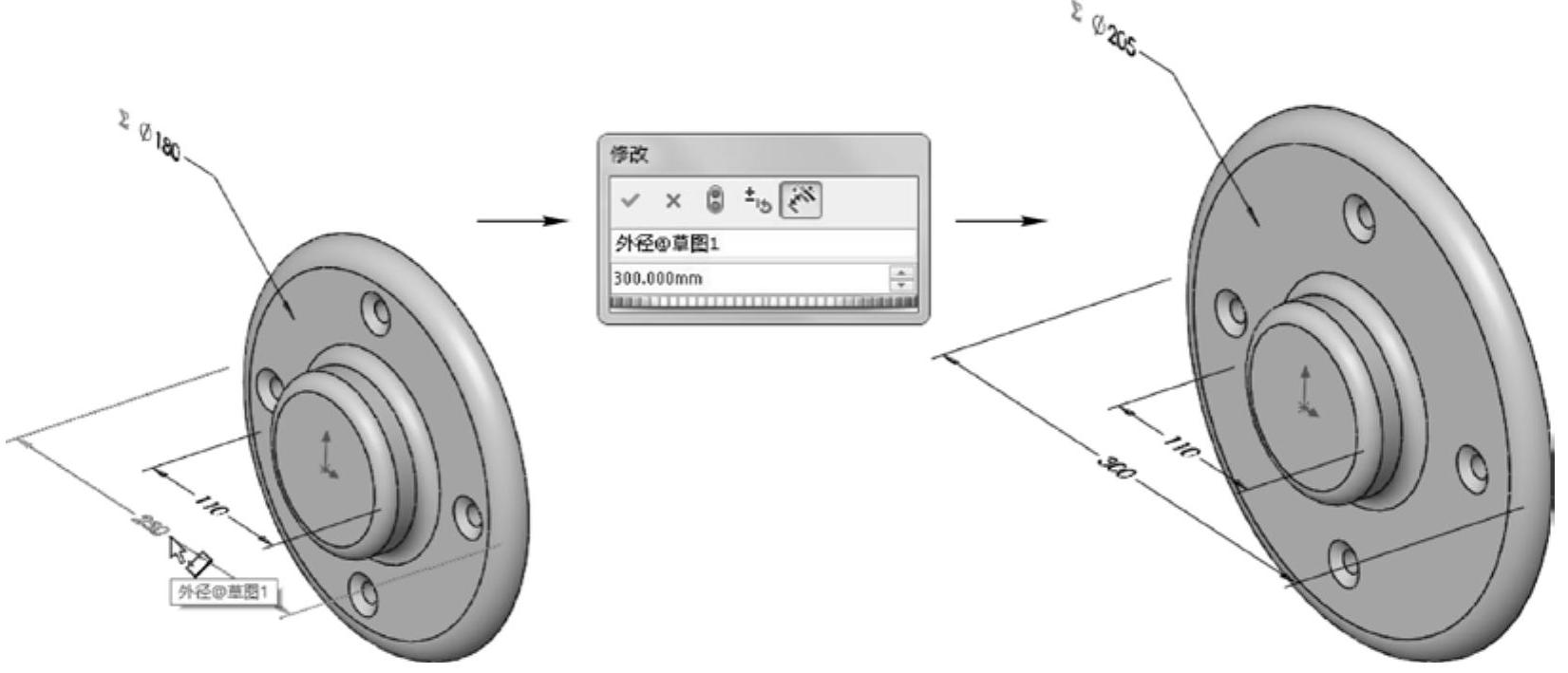

图2-5 修改尺寸

“按序排列的视图”按钮：在下面列表中不分栏显示所有自定义的内容，如变量、特征状态（压缩或解除压缩）和全局变量等。

“全局变量”栏：用于定义全局变量。

“特征”栏：用于定义特征状态，压缩、解除压缩，或质量、密度等。

“方程式”栏：用于添加方程式。

“自动重建”复选框：选择此复选框在更改了相关尺寸值后，自动重建模型。

“链接至外部文件”复选框：设置当前内容链接到外部的TXT文件，此文件内包含规范的方程式，定义链接后外部文件的更改将影响模型。

“自动求解组序”复选框：当有多个方程式时，选中此复选框，系统将自动决定求解方程式的顺序，否则将自上而下进行顺序求解。

“输出”和“输入”按钮：将方程式输出为TXT文件，或将TXT文件输入到当前窗口，生成方程式。
