用设计表来表达装配的操作并不复杂，只是在设计之前最好重命名需要在配置中设置的尺寸名称，以方便在设计表中可以分辨出每个尺寸的位置。设计表完成后，可以再一次生成多个表格。下面介绍插入设计表的操作。

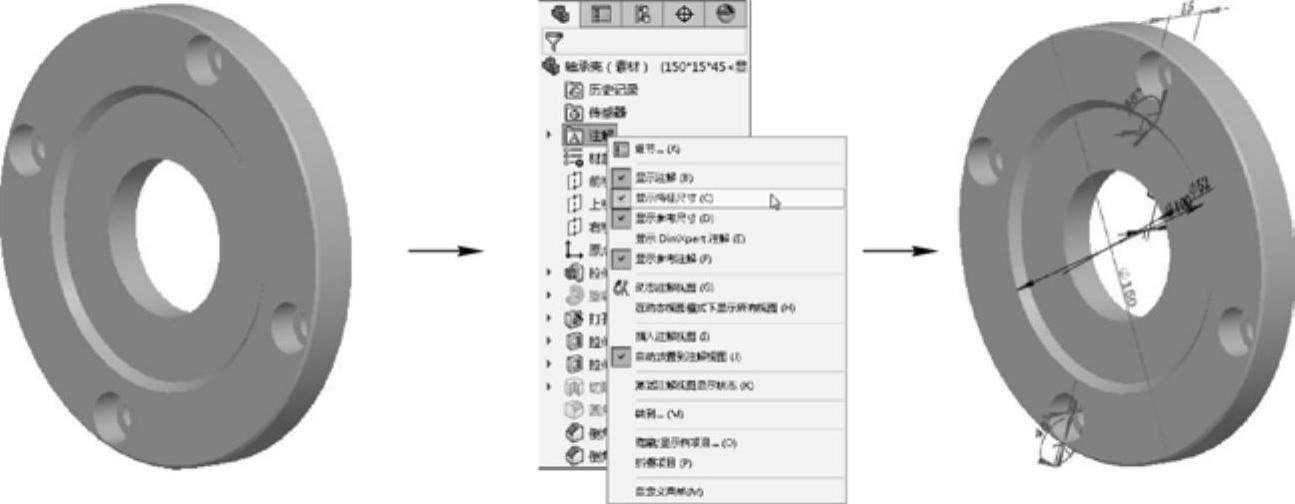

打开本书提供的素材文件“轴承壳.SLDPRT”，右击模型树中的“注解”项，选择“显示特征尺寸”菜单项，将模型尺寸显示出来，如图1-13所示。

图1-13 打开素材文件并显示特征尺寸

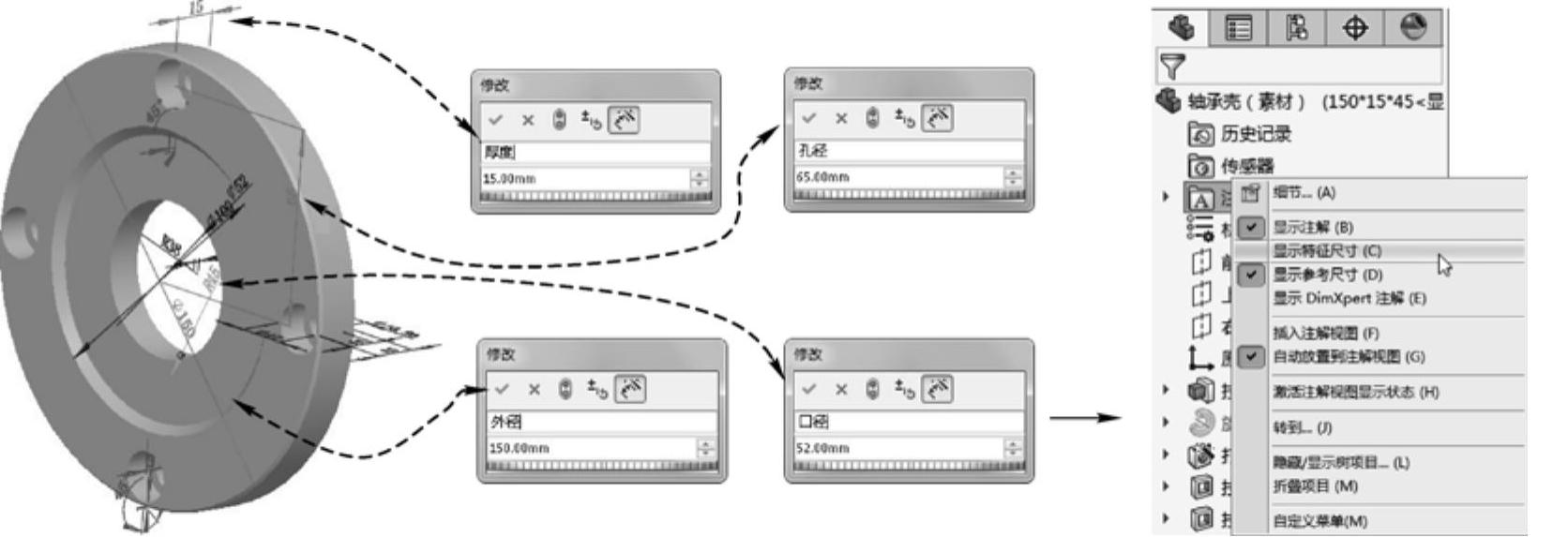

双击显示出来的部分特征尺寸，修改其名称为如图1-14所示的文字。完成操作后，再次右击“注解”项，选择“显示特征尺寸”菜单项，将显示出来的“特征尺寸”隐藏，如图1-15所示。

图1-14 重命名尺寸名称图1-15取消显示特征尺寸

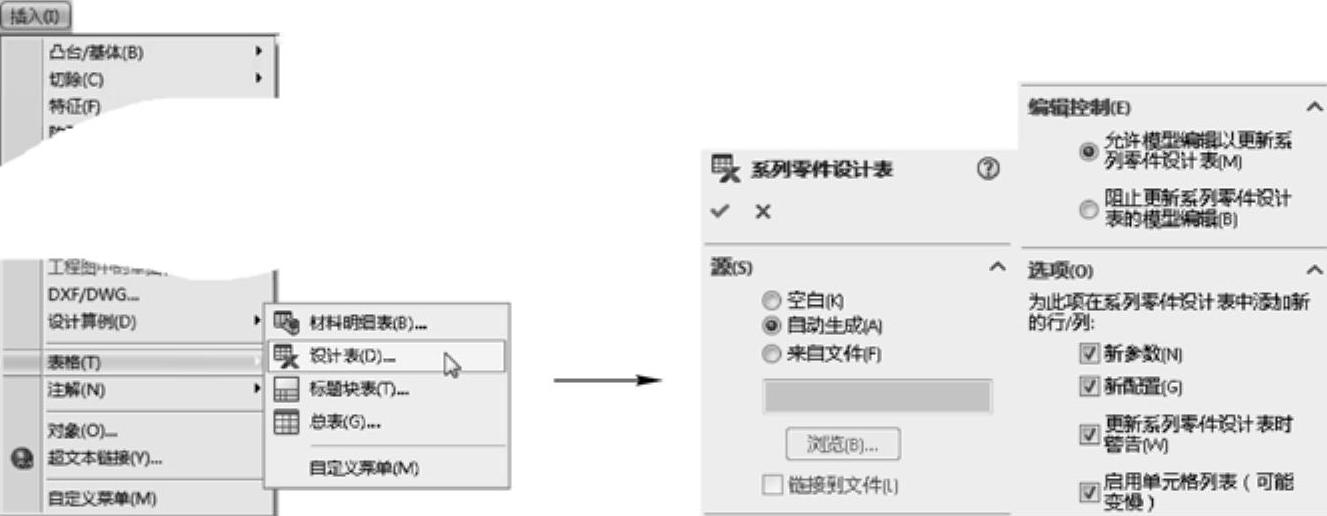

完成上述操作后，选择“插入”>“表格”>“设计表”菜单命令，打开“系列零件设计表”属性管理器，选中“自动生成”单选按钮（表示自动生成设计表），单击“确定”按钮继续，如图1-16所示。

提示

如图1-16右图所示的管理器中，“空白”是指空白的表格，“来自文件”是指使用文件生成表格，其余选项意义不大，通常保持系统默认设置即可。

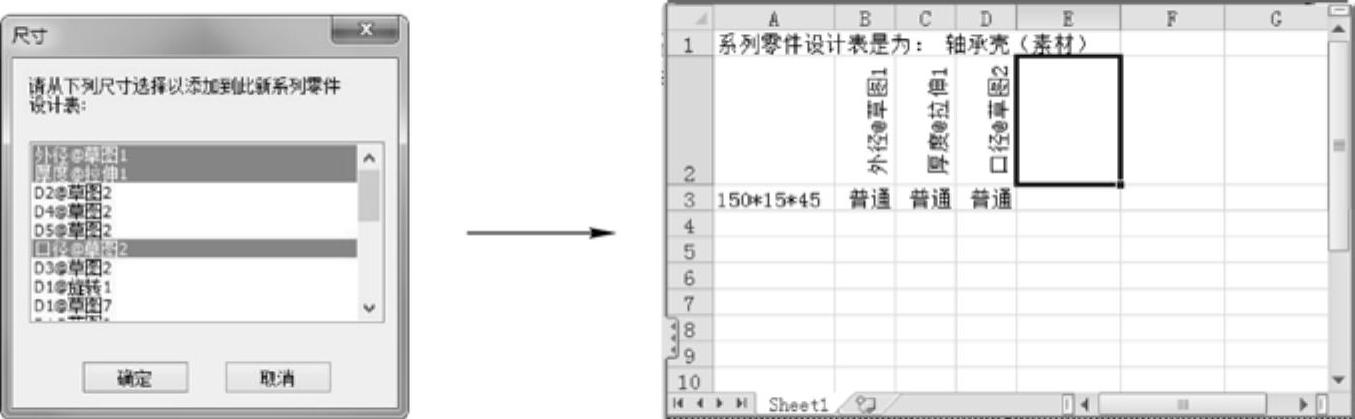

系统打开“尺寸”对话框（如果在图1-16右图所示的管理器中选择“空白”单选按钮，则不会出现此对话框），选择上面重命名的能找到的尺寸，单击“确定”按钮，打开“系列零件设计表”，如图1-17所示。

图1-16 插入设计表

图1-17 选择设计表中要设置的尺寸

提示

“系列零件设计表”中，首行为表格名称，可默认或根据需要设置；第2行，是要设置的尺寸名（或特征名等）；第3行（及以下行）是配置名称和尺寸值，以及特征属性等（包括是否隐藏、颜色等）。(www.daowen.com)

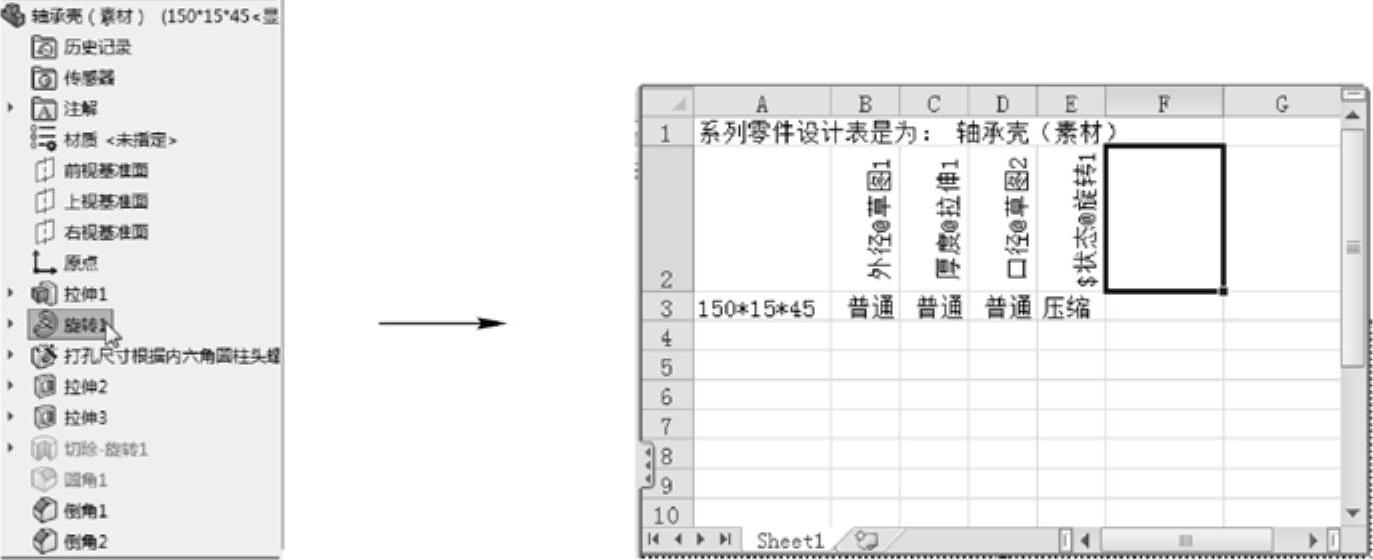

双击“旋转1”特征，将其添加到表格（包括状态），如图1-18所示。

图1-18 选择要设置的特征

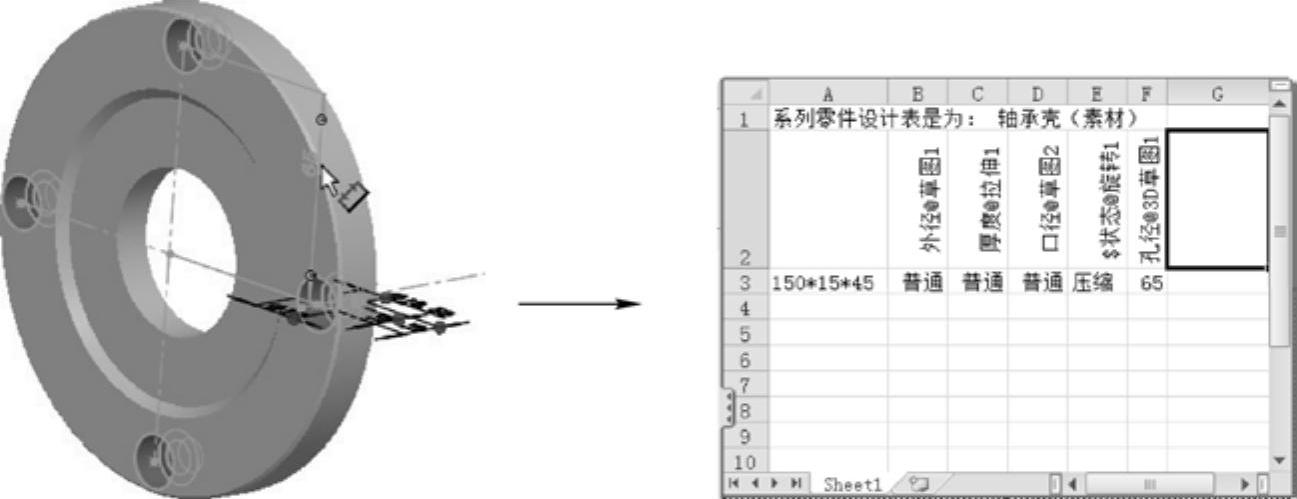

双击上面操作中未添加的需要在表格中进行设置的尺寸项——“孔径”，将其添加到表格中，如图1-19所示。

图1-19 选择未加入的尺寸

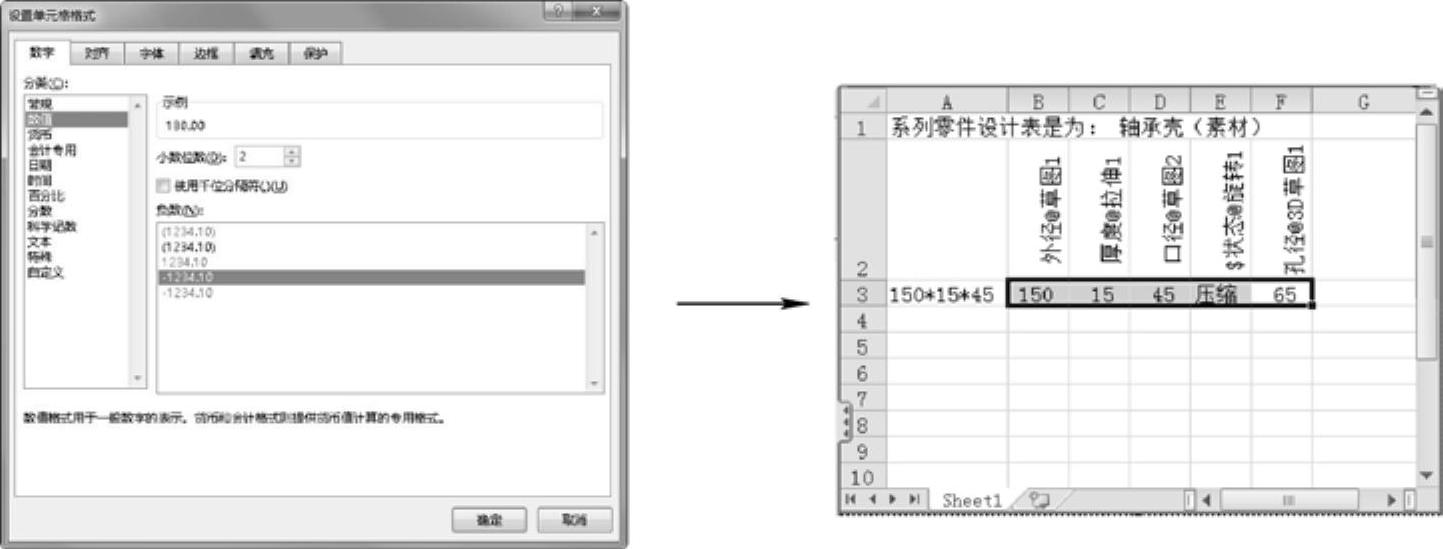

选择第3行除第1列外的数据，右击选择的数据，选择“设置单元格格式”菜单命令，打开“设置单元格格式”对话框，如图1-20左图所示，设置单元格格式为“数值”，如图1-20右图所示（下面要设置的其余数据区数据也需要设置为“数值”）。

图1-20 设置表格数值区为数值类型

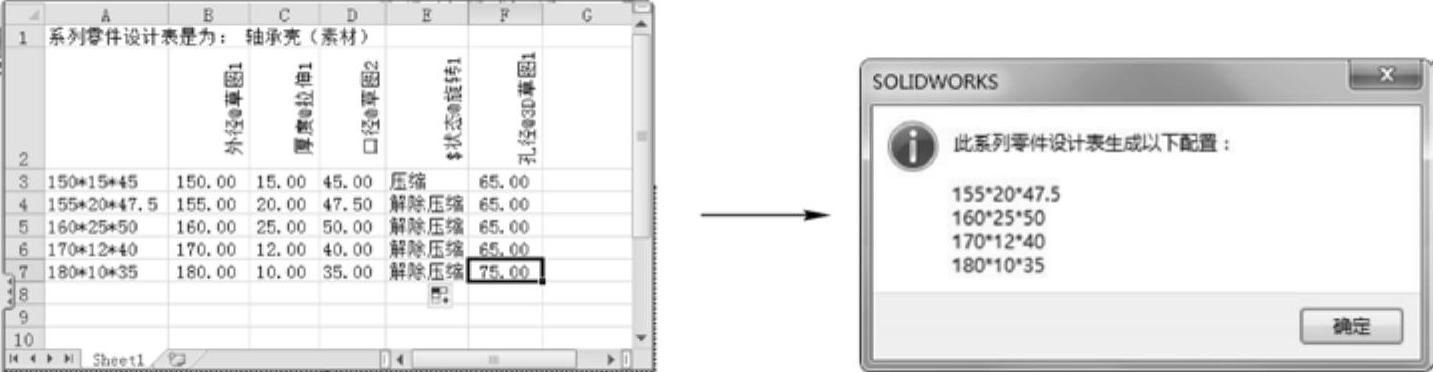

按图1-21左图所示数值输入数据以添加新的配置，然后在操作区任意位置（非表格区）单击，退出表格，并打开如图1-21右图所示对话框，单击“确定”按钮，即可使用表格添加新的配置。

图1-21 输入表格数据和确认插入配置

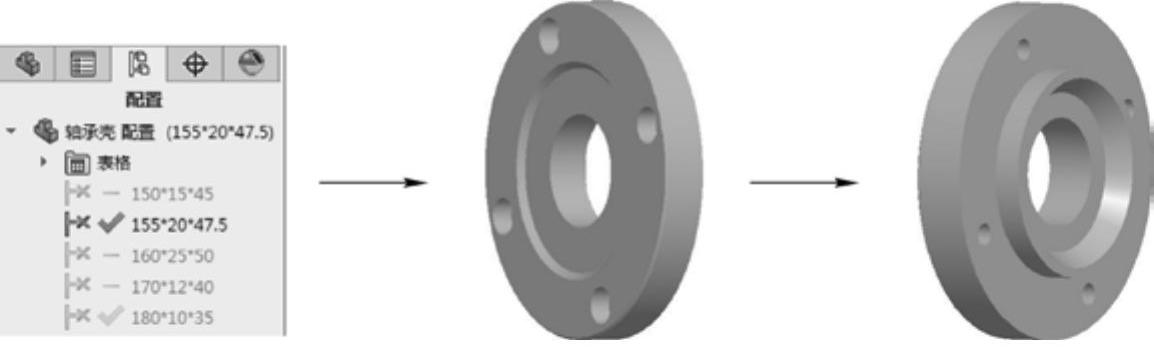

图1-22所示为新添加的配置，激活不同的配置项可查看效果。

图1-22 新添加的配置
