本实例将为一螺母添加一系列的配置，以便将其定义为一个螺母零件库文件（关于SolidWorks的设计库，1.3节还将有叙述，此处暂且如此称呼，实际上，就是一个多配置的螺母零件文件）。

【制作分析】

本实例操作较为简单，通过右击，不断为零件添加多个配置，并修改相关尺寸即可，如图1-6所示。

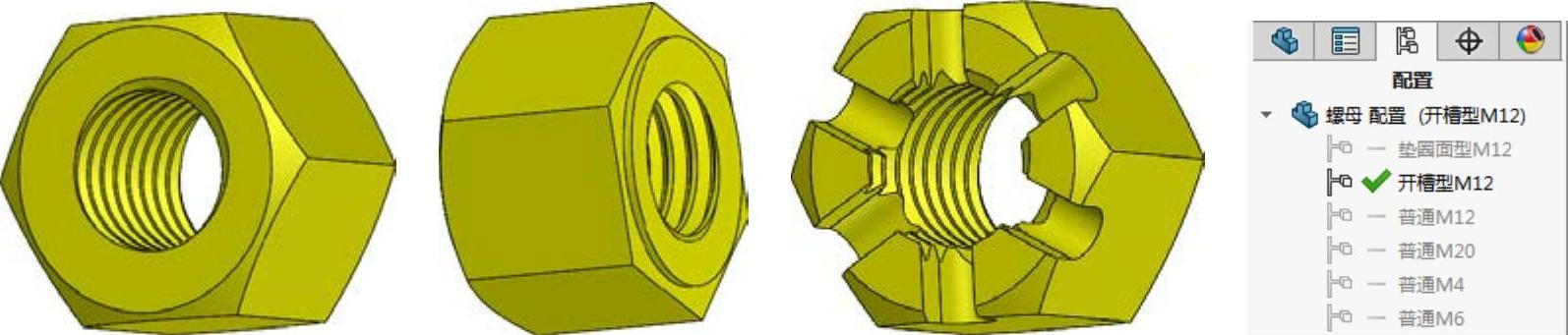

图1-6 螺母零件库的设计

本实例，在具体操作时，可参照图1-7和表1-1进行螺母零件的设计（将设计全部4种尺寸的普通螺母，规格为12的垫圈面型螺母和规格为12的开槽型螺母）。

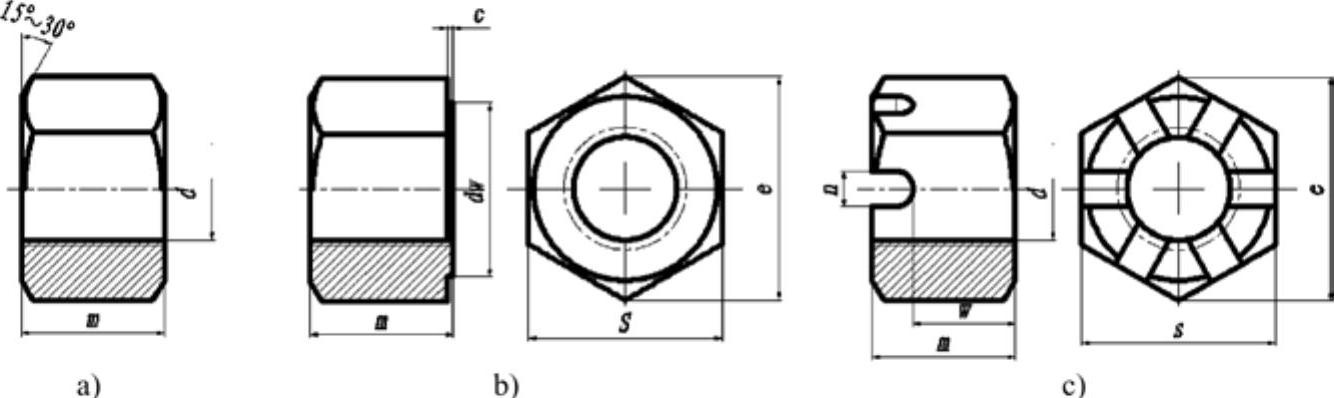

图1-7 六角螺母示意图

a）普通螺母 b）垫圈面型螺母 c）开槽型螺母

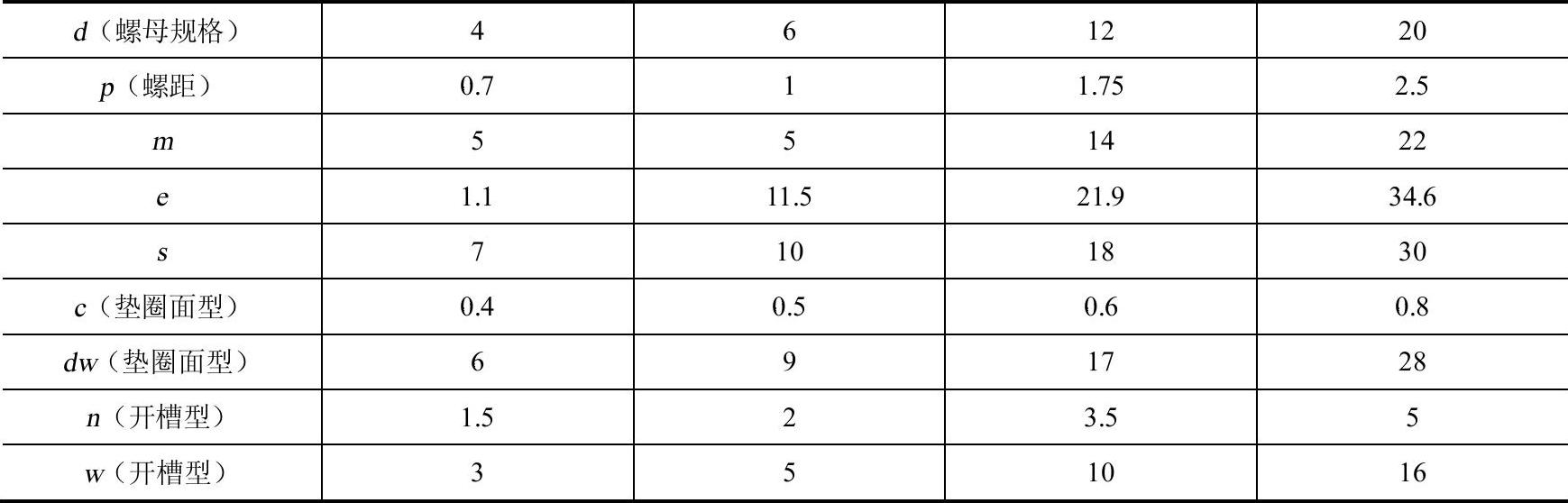

表1-1 六角螺母尺寸参考表 （单位：mm）

【制作步骤】

打开本书提供的素材文件“螺母（素材）.SLDPRT”，切换到ConfigurationManager配置管理器，然后右击配置项，选择“添加配置”菜单命令，添加一名称为“普通M6”的新配置，如图1-8所示。

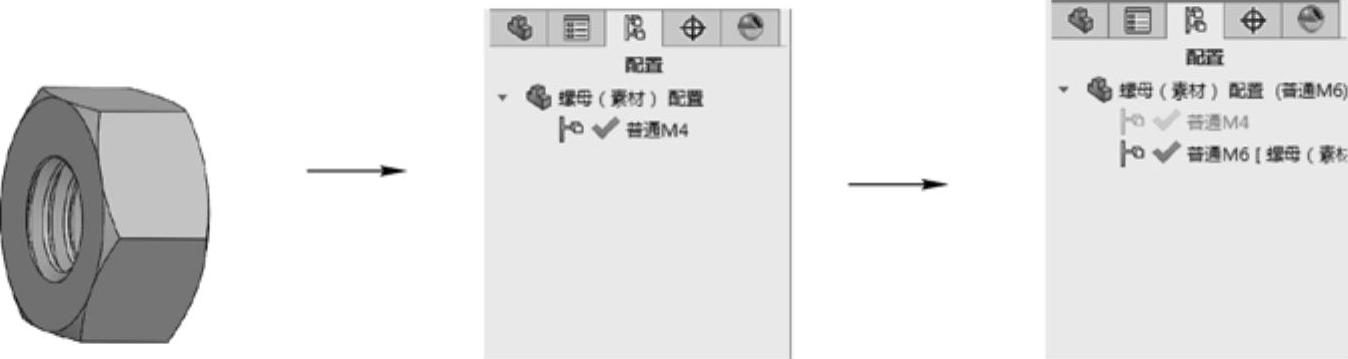

图1-8 打开素材文件并添加“普通M6”配置(www.daowen.com)

通过修改零件尺寸，令新配置内螺母的内径为6（修改“草图5”），零件的螺距为1（修改“螺旋线/涡状线1”），螺母内接正六边形对角点的距离为11.5（修改“草图1”），两个平行边的长度为10（修改“草图2”），完成新配置内参数的修改，如图1-9所示。

通过相同操作，添加另外两个普通螺母配置，并根据表1-1修改相关尺寸，令其符合规定，如图1-10所示。

激活“普通M12”配置，然后添加“垫圈面型M12”配置，再在此配置中，压缩“镜像1”特征，并解压缩“拉伸2”特征，再根据表1-1修改相关尺寸，完成“垫圈面型M12”螺母配置的添加，如图1-11所示。

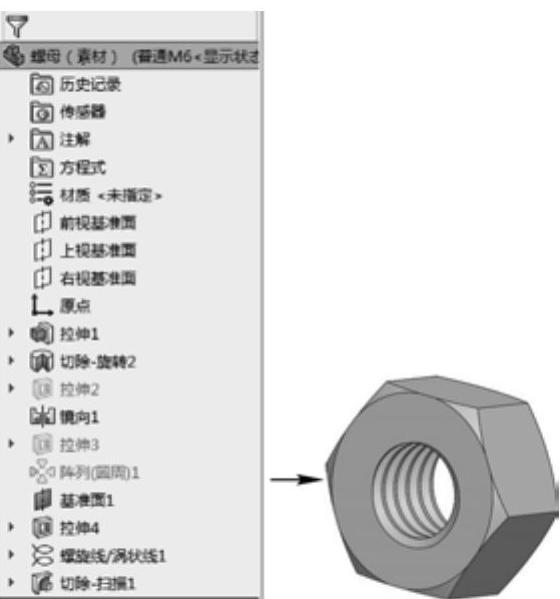

图1-9 修改相关尺寸完成“普通M6”配置

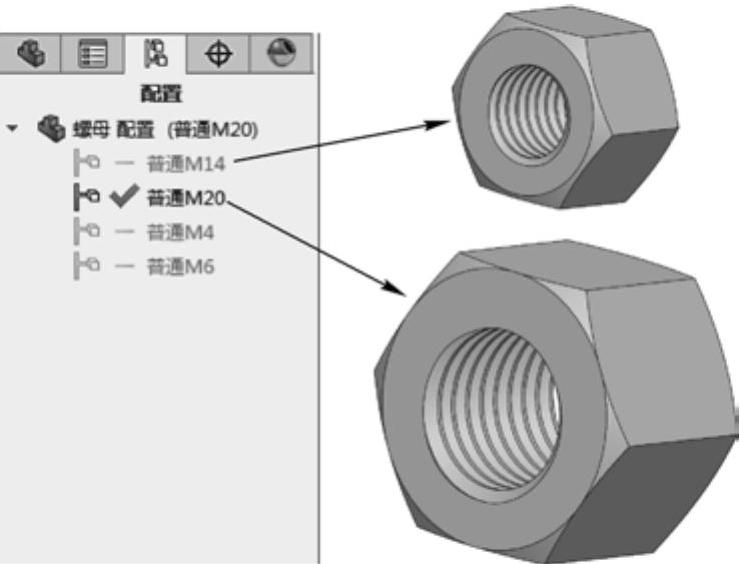

图1-10 添加其余普通螺母配置

激活“普通M12”配置，然后添加“开槽型M12”配置，再在此配置中，解压缩“拉伸3”和“阵列（圆周）1”特征，再根据表1-1修改相关尺寸，完成“开槽型M12”螺母配置的添加，如图1-12所示。

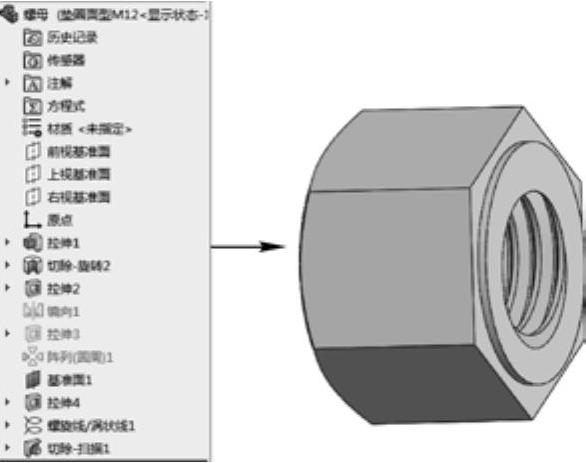

图1-11 添加“垫圈面型M12”配置

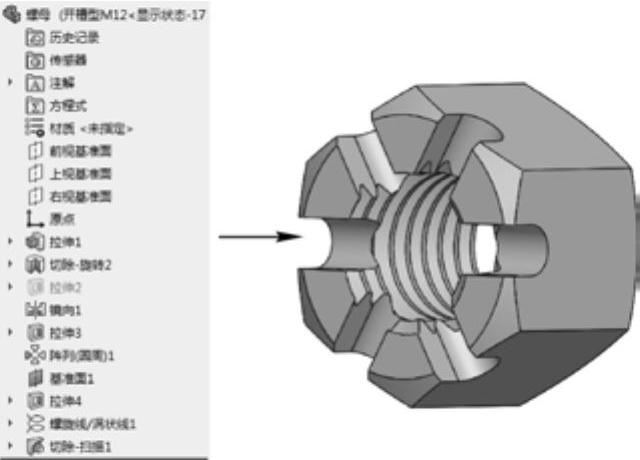

图1-12 添加“开槽型M12”配置

提示

本实例提前添加了多个特征，并执行了对应的压缩等操作，读者不妨思考一下，如从头开始创建，应如何完成本螺母零件库的创建（可参考1.1.3节中的讲述）。
