托架零件图绘制过程及完整效果

在工程制图中，零件图是最为常见的一类工程图样。在绘制零件图时，需要注重比例的选择、视图的选择和视图的布置。在视图选择方面，一般要考虑它的工作位置、加工位置或安装位置，并选择能表达零件信息量最多的那个视图作为主视图。所取视图（包括剖视图、局部视图、断面图、斜视图等）的数量要恰当，以能完全、正确、清楚地表达零件各组成部分的结果形状和相对位置关系为原则。视图不是越多越好。布置视图时要考虑合理利用图纸幅面，并留出适当的位置用于标注尺寸、表面结构要求和其他技术要求等，各基本视图应尽量按规定的位置配置和对齐。

本节介绍托架零件图的绘制过程，完成效果如图13-1所示。具体的绘制过程如下。

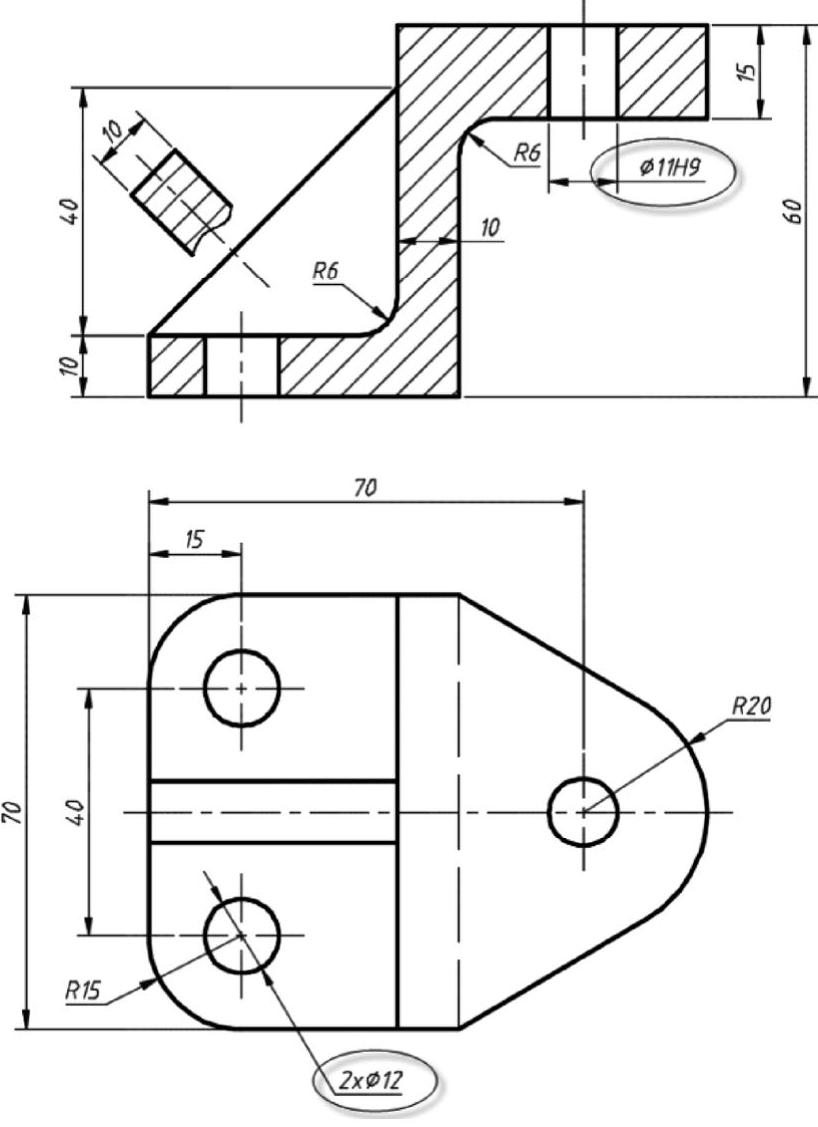

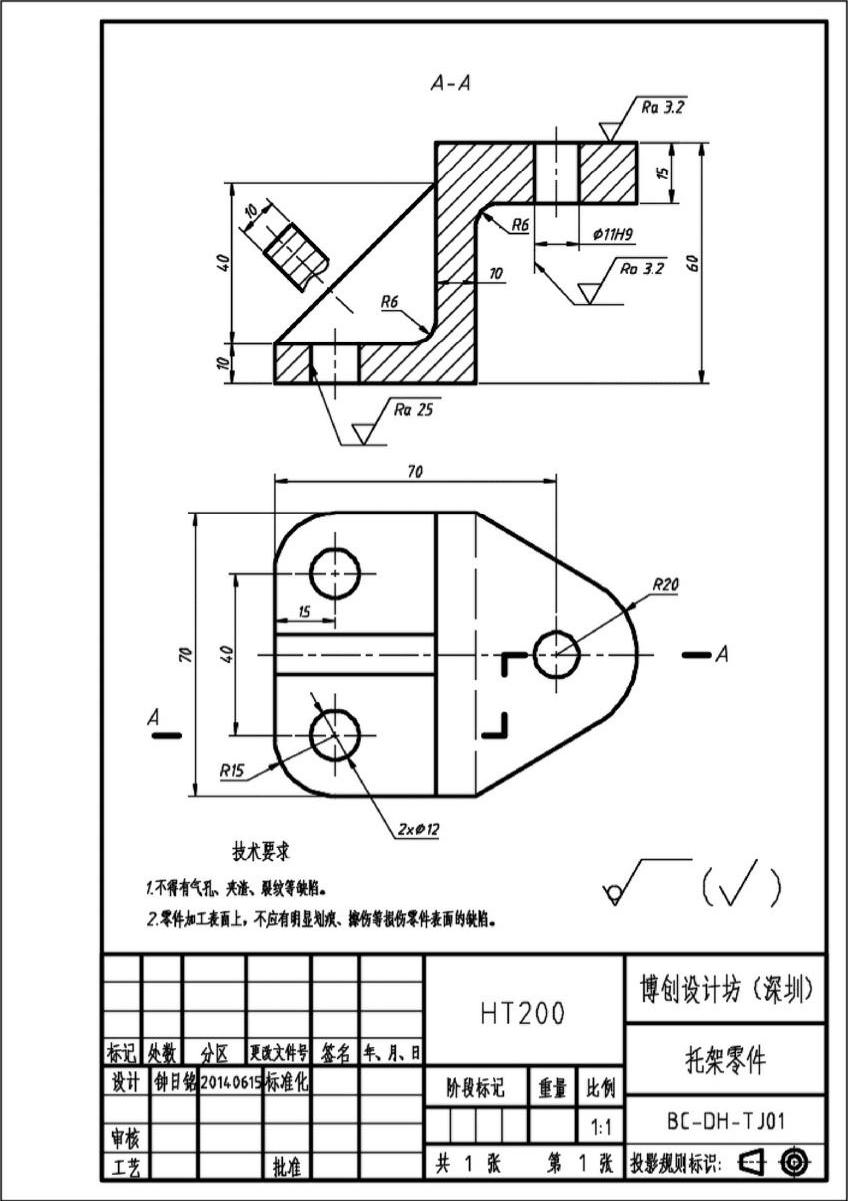

图13-1 要绘制的托架零件图

1）新建一个图形文件。在“快速访问”工具栏中单击“新建”按钮978-7-111-47759-4-Chapter13-2.jpg，接着通过弹出的对话框从本书配套光盘的素材文件夹“CH12”中选择“ZJ-A4竖向-留装订边.dwt”图形样板，单击“打开”按钮。文件中已经提供一个竖向的A4图框，如图13-2所示。

2）设置当前工作图层。使用“草图与注释”工作空间，在功能区“默认”选项卡“图层”面板的“图层”下拉列表框中选择“粗实线”层名称，则“粗实线”层被设置为当前工作图层。

3）绘制连续直线段，如图13-3所示。此步骤的命令行操作如下。

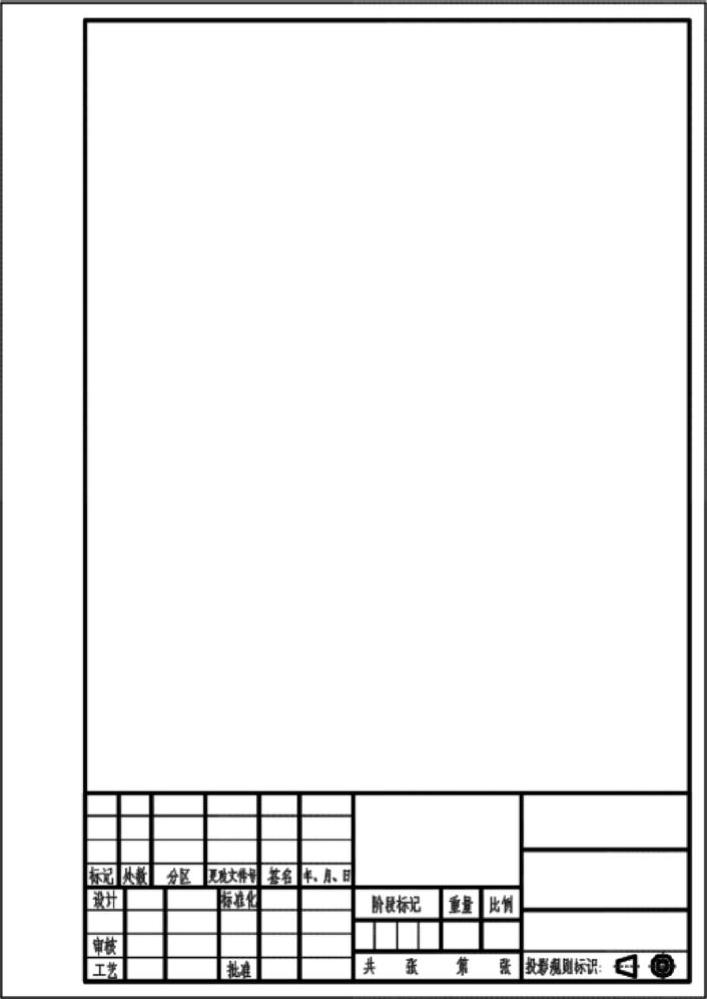

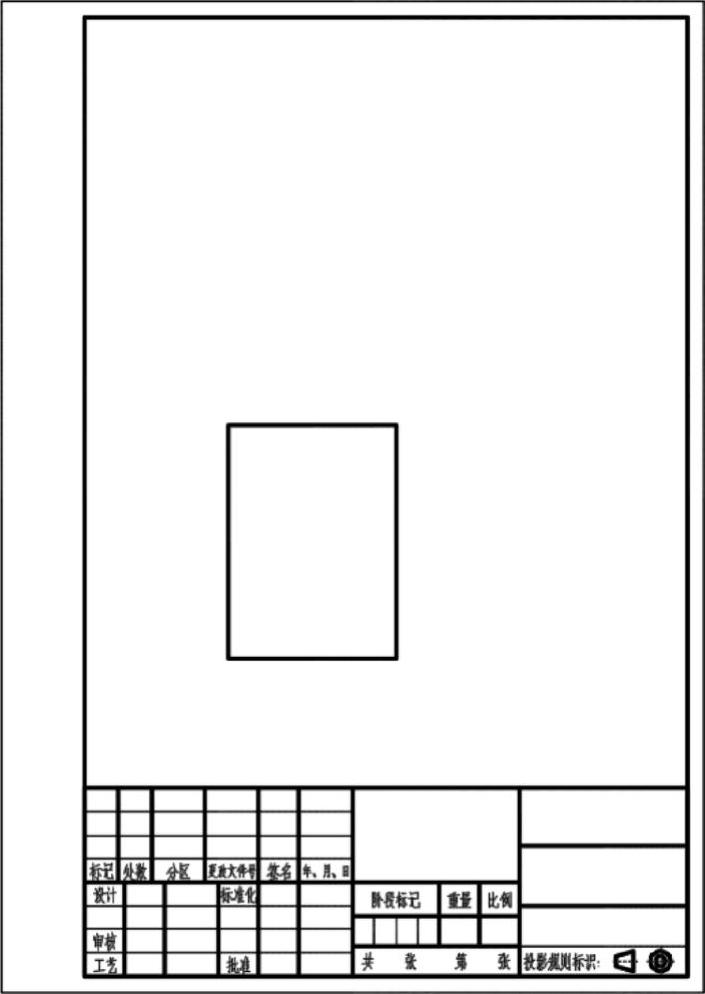

图13-2 提供一个竖向的A4图框

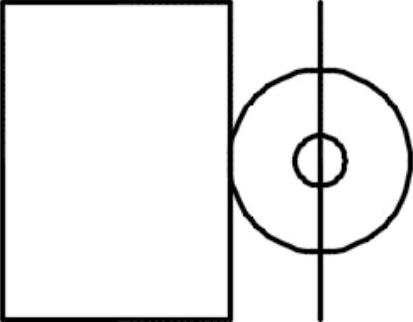

图13-3 绘制闭合的连续直线段

命令：LINE↙

指定第一个点：68，100↙

指定下一点或[放弃（U）]：@50，0↙

指定下一点或[放弃（U）]：@0，70↙

指定下一点或[闭合（C）/放弃（U）]：@-50，0↙

指定下一点或[闭合（C）/放弃（U）]：C↙

4）创建偏移线。

命令：OFFSET↙

当前设置：删除源=否图层=源OFFSETGAPTYPE=0

指定偏移距离或[通过（T）/删除（E）/图层（L）]＜通过＞：70↙

选择要偏移的对象，或[退出（E）/放弃（U）]＜退出＞： //选择图13-4所示的线段

指定要偏移的那一侧上的点，或[退出（E）/多个（M）/放弃（U）]＜退出＞：

//在所选线段的右侧区域单击

选择要偏移的对象，或[退出（E）/放弃（U）]＜退出＞：↙

完成创建的一条偏移线如图13-5所示。


图13-4 选择要偏移的对象


图13-5 完成创建一条偏移线

5）绘制两个圆。

命令：CIRCLE↙

指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]： //选择图13-6所示的线段中点

指定圆的半径或[直径（D）]：5.5↙

命令： //按＜Enter＞键重复上一个命令

CIRCLE

指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]： //选择同一个线段中点

指定圆的半径或[直径（D）]＜5.5000＞：20↙完成绘制的两个圆如图13-7所示。


图13-6 选择线段中点作为圆心位置


图13-7 完成绘制的两个圆

6）使用OFFSET命令创建一条偏移线，如图13-8所示，图中给出了偏移距离。

7）创建一条辅助线。使用LINE命令，通过选择两个对象的中点来绘制图13-9所示的一条辅助线。

8）使用OFFSET命令创建两条偏移线，如图13-10所示，图中给出了偏移距离。

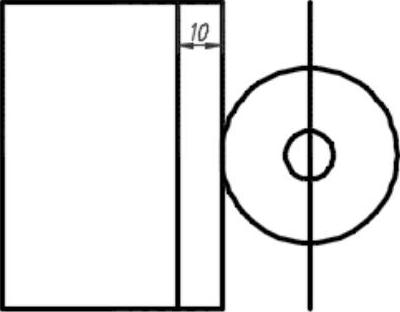

图13-8 创建一条偏移线


图13-9 绘制一条辅助线


图13-10 创建两条偏移线

9）将步骤7）创建的一条辅助线（以粗实线显示的直线段）删除，接着选择图13-11所示的一条直线段，在“图层”面板的“图层”下拉列表框中选择“细虚线”选项，该直线段的相关特性由“细虚线”层定义，效果如图13-12所示。


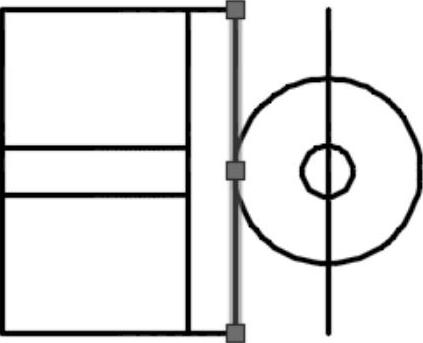

图13-11 选择要编辑的直线段


图13-12 将所选粗实线改为细虚线

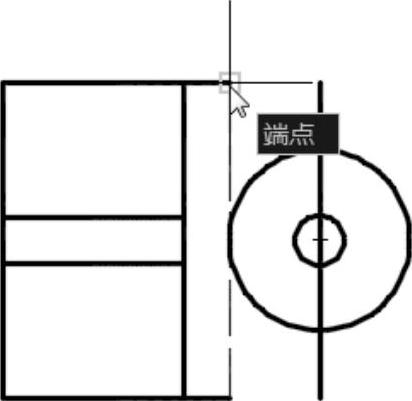

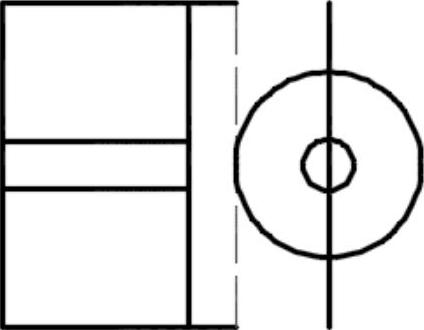

10）绘制两条直线段。在命令行的“输入命令”提示下输入“LINE”并按＜Enter＞键，选择图13-13所示的端点作为新直线段的起点，接着在按住＜Ctrl＞键的同时单击鼠标右键以弹出一个快捷菜单，从该快捷菜单中选择“切点”选项。在图13-14所示的圆上指定切点，从而绘制一个直线段，按＜Enter＞键结束命令操作。使用同样的方法，再绘制一条经过指定端点并与指定圆相切的直线段，效果如图13-15所示。


图13-13 指定直线起点

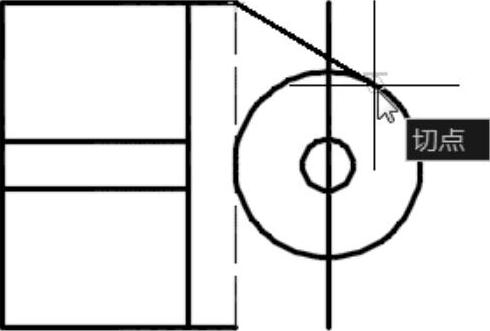

图13-14 指定切点作为直线的终点


图13-15 绘制另一条直线段

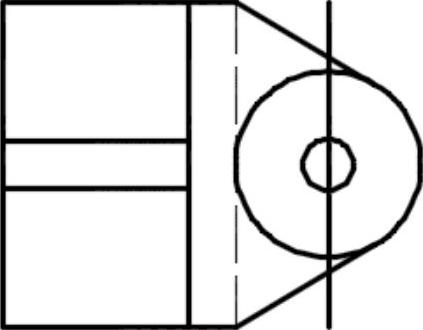

11）单击“修剪”按钮978-7-111-47759-4-Chapter13-17.jpg修剪图形，并单击“删除”按钮978-7-111-47759-4-Chapter13-18.jpg删除一条不再需要的线段，完成该步骤后得到的图形效果如图13-16所示。

12）绘制圆角。

命令：FILLET↙

当前设置：模式=修剪，半径=0.0000

选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：M

选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：R

指定圆角半径＜0.0000＞：15↙

选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：

选择第二个对象，或按住＜Shift＞键选择对象以应用角点或[半径（R）]：

选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：

选择第二个对象，或按住＜Shift＞键选择对象以应用角点或[半径（R）]：

选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：↙

绘制好两个圆角后的图形效果如图13-17所示。

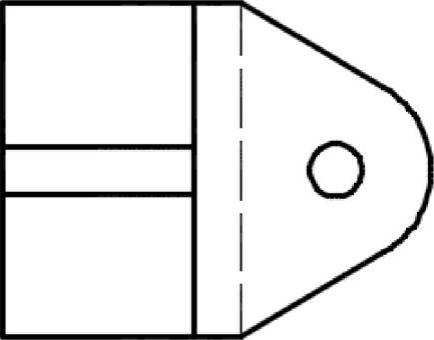

13）绘制两个圆。使用CIRCLE命令绘制图13-18所示的两个圆，这两个圆的圆心均位于相应圆角的圆心处，半径均为6。

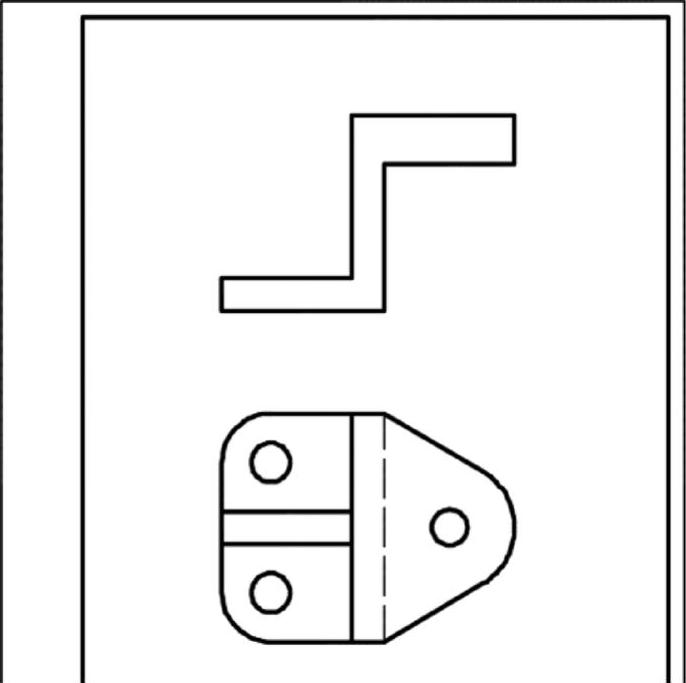

14）使用LINE命令绘制另一个视图的部分轮廓线。

命令：LINE↙

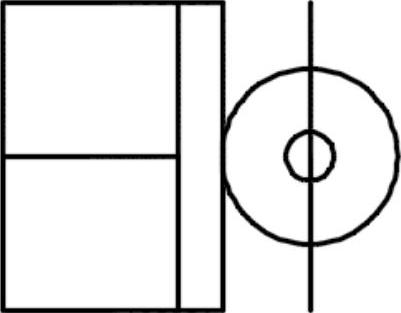

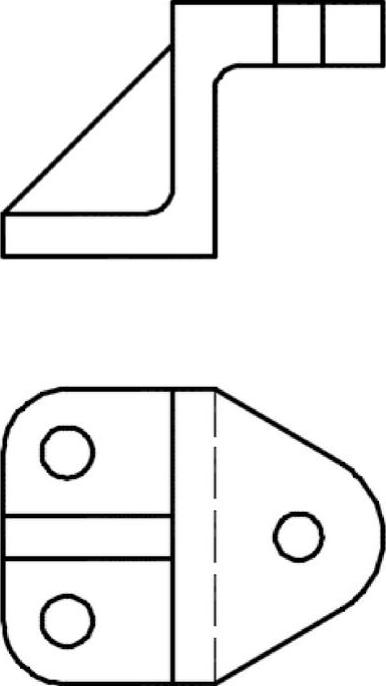

图13-16 编辑图形后的效果


图13-17 绘制两个圆角

指定第一个点：68，202↙

指定下一点或[放弃（U）]：@50＜0↙

指定下一点或[放弃（U）]：@45＜90↙

指定下一点或[闭合（C）/放弃（U）]：@40＜0↙

指定下一点或[闭合（C）/放弃（U）]：@15＜90↙

指定下一点或[闭合（C）/放弃（U）]：@50＜180↙

指定下一点或[闭合（C）/放弃（U）]：@50＜-90↙

指定下一点或[闭合（C）/放弃（U）]：@40＜180↙

指定下一点或[闭合（C）/放弃（U）]：C↙

绘制的闭合的连续线段如图13-19所示。其中一些点也可以根据视图对齐关系使用“对象捕捉”功能和“对象捕捉追踪”功能来选定。

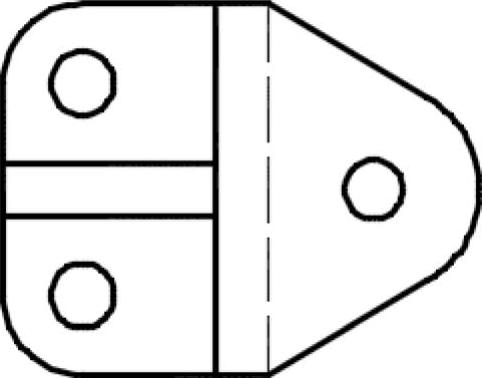

图13-18 绘制两个圆

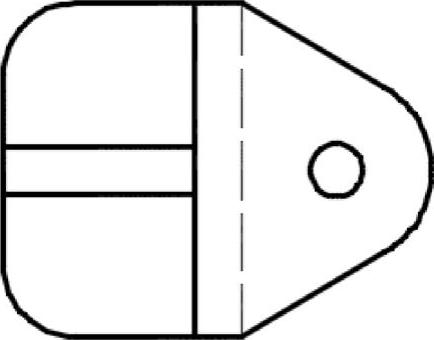

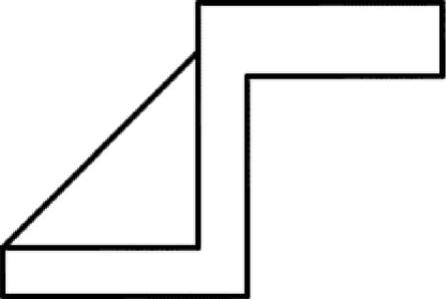

图13-19 绘制另一个视图的部分轮廓线

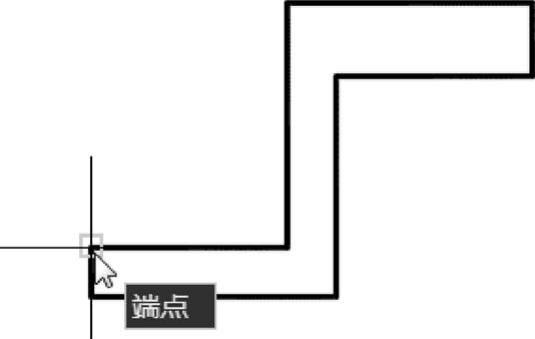

15）绘制一条倾斜的直线段。命令：LINE↙指定第一个点：//选择图13-20所示的端点作为直线段的起点指定下一点或[放弃（U）]：@40，40↙指定下一点或[放弃（U）]：↙

完成绘制的倾斜直线段如图13-21所示。(www.daowen.com)

16）使用FILLET命令绘制图13-22所示的两个圆角，它们的半径均为6。


图13-20 指定直线段的起点


图13-21 绘制一条倾斜的直线段

17）绘制孔的截面轮廓线。

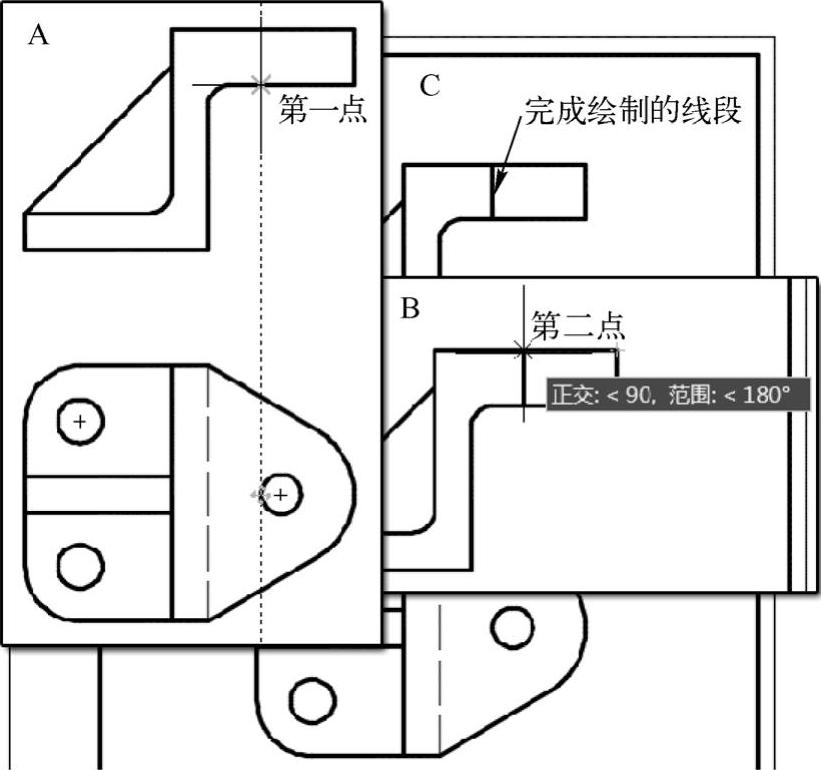

确保启用“正交”“对象捕捉”和“对象捕捉追踪”功能，单击“直线”按钮978-7-111-47759-4-Chapter13-25.jpg，从下方的主视图中捕捉一个孔的左象限点，利用“对象捕捉追踪”功能沿着垂直追踪线追踪捕获单击第一点，接着利用“正交”功能等在相应边线上指定第二点，从而绘制一条直线段，如图13-23所示。

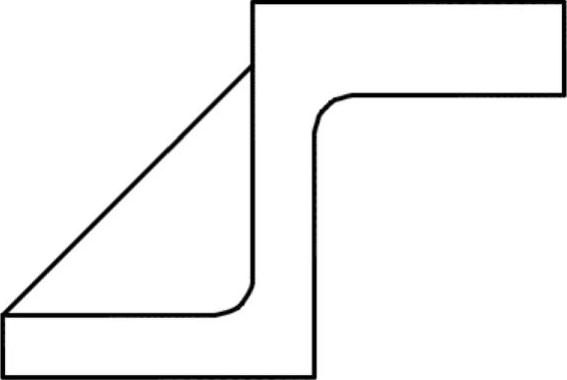

图13-22 绘制两个圆角


图13-23 绘制一条直线段

使用同样的方法，绘制该孔的另一条截面轮廓线，如图13-24所示。

使用同样的方法，绘制另一处孔的两条截面轮廓线，如图13-25所示。

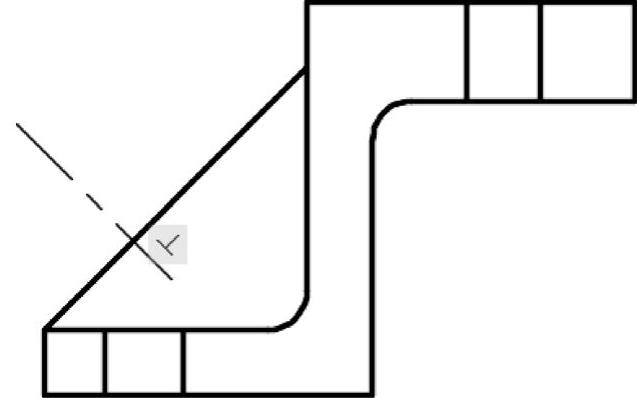

18）绘制一条中心线。从“图层”面板的“图层”下拉列表框中选择“细点画线”层作为当前图层，按＜F8＞键以取消“正交”模式，使用LINE命令在上方的视图中通过大致指定的两个点绘制一条倾斜的中心线，如图13-26所示。

19）应用垂直约束。在功能区中切换至“参数化”选项卡，从“几何”面板中单击“垂直”按钮978-7-111-47759-4-Chapter13-28.jpg，先选择倾斜的粗实线，再选择倾斜的中心线，从而使倾斜的中心线调整至与所选粗实线垂直，如图13-27所示。可以单击“全部隐藏”按钮978-7-111-47759-4-Chapter13-29.jpg以隐藏图形中的所有几何约束。

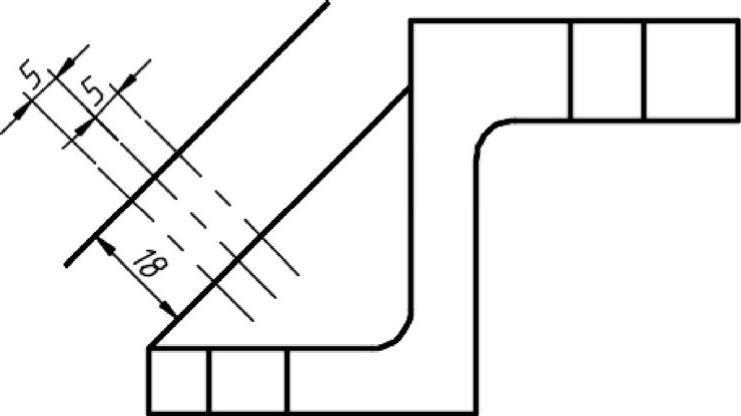

20）创建3条偏移线。使用OFFSET命令创建图13-28所示的3条偏移线，图中给出了相应的偏移距离。

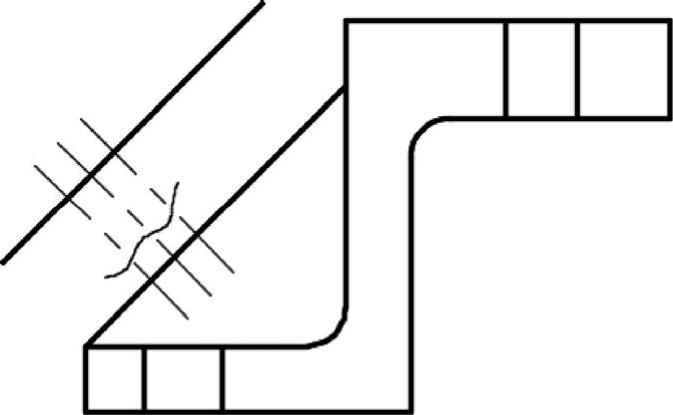

21）在功能区“默认”选项卡“图层”面板的“图层”下拉列表框中选择“细实线”选项，接着在“绘图”面板中单击“样条曲线拟合”按钮，．-，绘制图13-29所示的样条曲线。


图13-24 绘制指定孔的另一条截面轮廓线


图13-25 绘制另一处孔的两条截面轮廓线

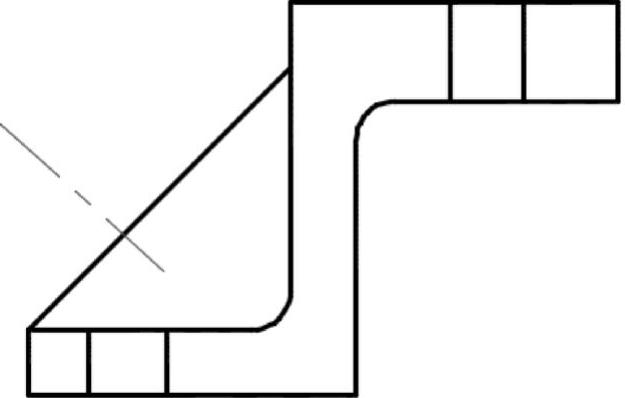

图13-26 绘制一条倾斜的中心线


图13-27 应用垂直约束


图13-28 创建3条偏移线


图13-29 绘制一条样条曲线

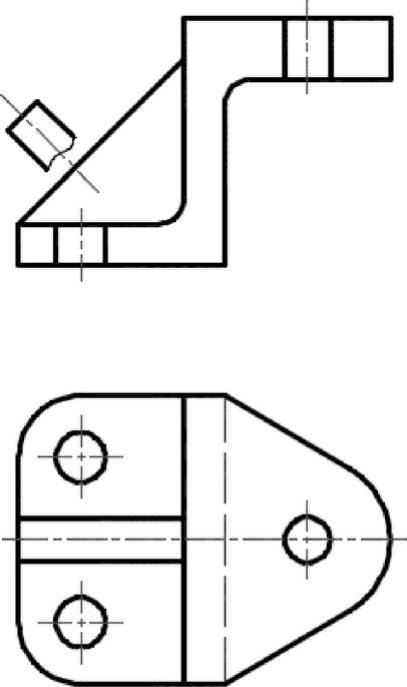

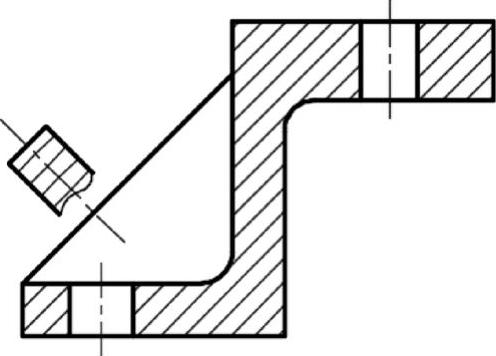

22）对加强筋剖面图形进行修剪并修改相关图线的图层（或修改相关图线的线型），完成该步骤后的图形效果如图13-30所示。

23）绘制相关的中心线。在功能区“默认”选项卡的“图层”面板的“图层”下拉列表框中选择“细点画线”，使用LINE命令在两个视图中绘制相应的中心线，并可以使用LENGTHEN命令适当调整中心线的长度。在绘制上方视图的孔中心线时，可以巧妙地使用“对象捕捉”“对象捕捉追踪”和“正交”功能来辅助完成。可以通过“特性”选项板调整中心线的线型比例，例如将全部中心线的线型比例修改为“0.5”。效果如图13-31所示。


图13-30 进行修剪等操作


图13-31 绘制相关的中心线

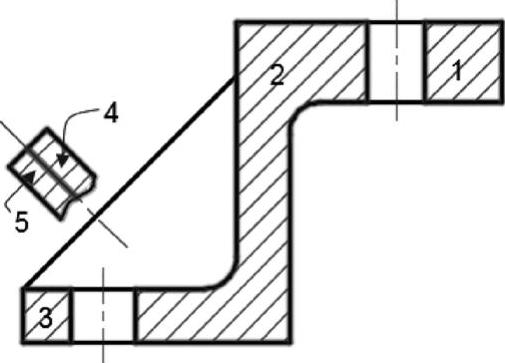

24）绘制剖面线。为了能正确通过拾取内部点来定义要绘制剖面线的区域，需要先在“修改”面板中单击“打断于点”按钮978-7-111-47759-4-Chapter13-38.jpg，在图13-32所示的几个关键交点处（A、B、C、D）打断相关的线段。接着在功能区“默认”选项卡“图层”面板的“图层”下拉列表框中选择“标注及剖面线”，在“绘图”面板中单击“图案填充”按钮978-7-111-47759-4-Chapter13-39.jpg，在功能区出现“图案填充创建”上下文选项卡，在“图案”面板中的单击“ANSI31”图标978-7-111-47759-4-Chapter13-40.jpg，在“选项”面板中确保选中“关联”按钮978-7-111-47759-4-Chapter13-41.jpg，在“特性”面板中将角度值设置为“0”，比例值默认为“1”，在“边界”面板中单击“拾取点”按钮978-7-111-47759-4-Chapter13-42.jpg。接着在图13-33所示的5个封闭区域内分别单击一点，单击“关闭图案填充创建”按钮978-7-111-47759-4-Chapter13-43.jpg，完成绘制的剖面线如图13-34所示。


图13-32 在关键交点处打断


图13-33 拾取多个内部点


图13-34 完成绘制剖面线

25）在功能区“默认”选项卡中单击“注释”溢出按钮以打开其溢出列表，从中分别指定“WZ-X3.5”文字样式为当前文字样式，“ZJBZ-X3.5”标注样式为当前标注样式。

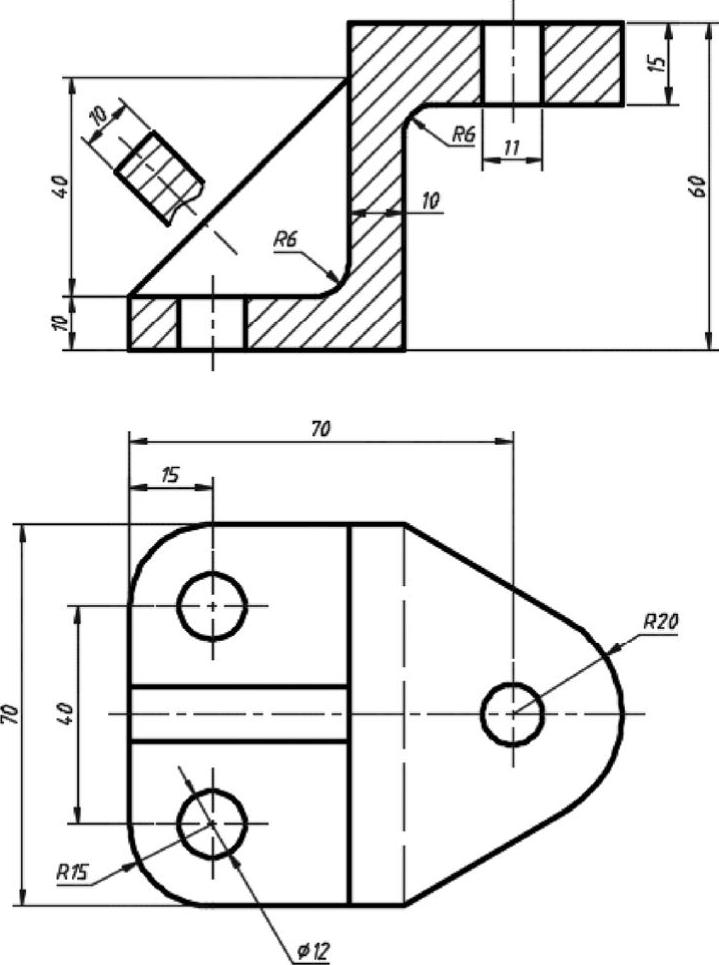

26）使用“注释”面板中的相关尺寸标注工具初步标注图13-35所示的尺寸。

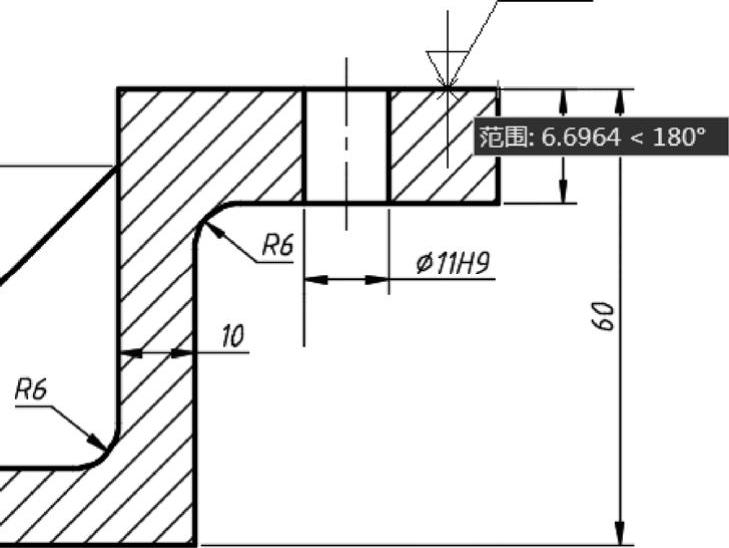

27）使用TEXTEDIT命令编辑图13-36所示的两个尺寸的注释文本。其中为Ø12尺寸添加表示数量的前缀“2×”，为数值为“11”的尺寸添加前缀“%%C”（表示直径符号Ø）和后缀“H9”。

28）注写表面结构要求。表面结构要求可标注在零件表面的延长线上，也可以标注在尺寸界线或其延长线上。因此在注写某些表面的表面结构要求之前，可以使用直线工具绘制相应的延长线。在功能区“默认”选项卡的“块”面板中单击“插入块”按钮J并选择“更多选项”以打开“插入”对话框，从“名称”下拉列表框中选择所需要的一种表面结构要求符号块（所选样板文件已经预定义好的属性块），本例选择“表面结构要求h3.5去除材料”，并根据需要设置相应的选项、参数，如图13-37所示，单击“确定”按钮。


图13-35 初步创建的尺寸标注


图13-36 编辑两个尺寸的注释文本


图13-37 “插入”对话框

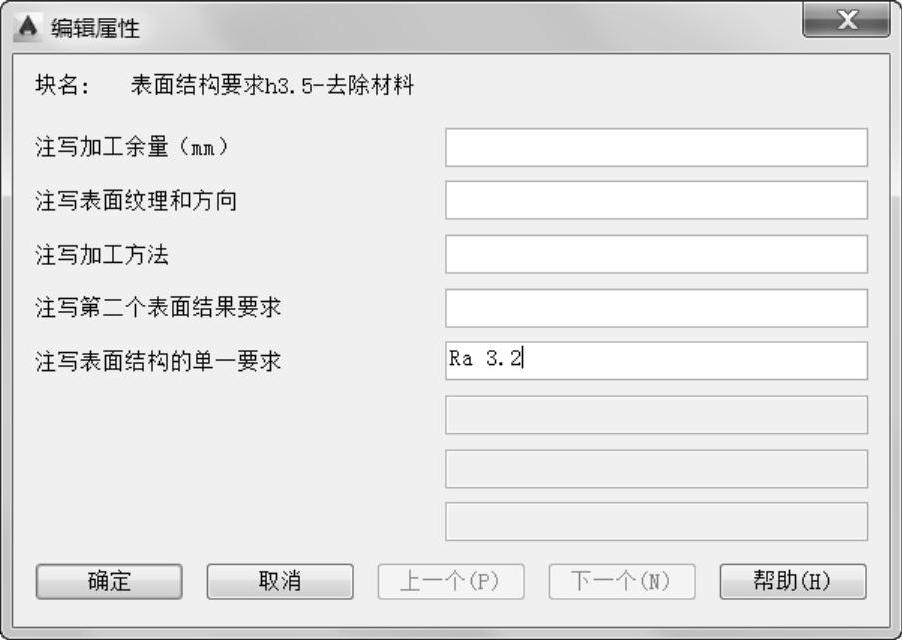

指定表面结构要求符号的插入点如图13-38所示，接着在弹出的“编辑属性”对话框中填写单一的表面结构要求为“Ra3.2”（Ra和数值3.2之间有一个空格），如图13-39所示，然后单击“确定”按钮。


图13-38 指定表面结构要求的插入点


图13-39 输入相关属性值

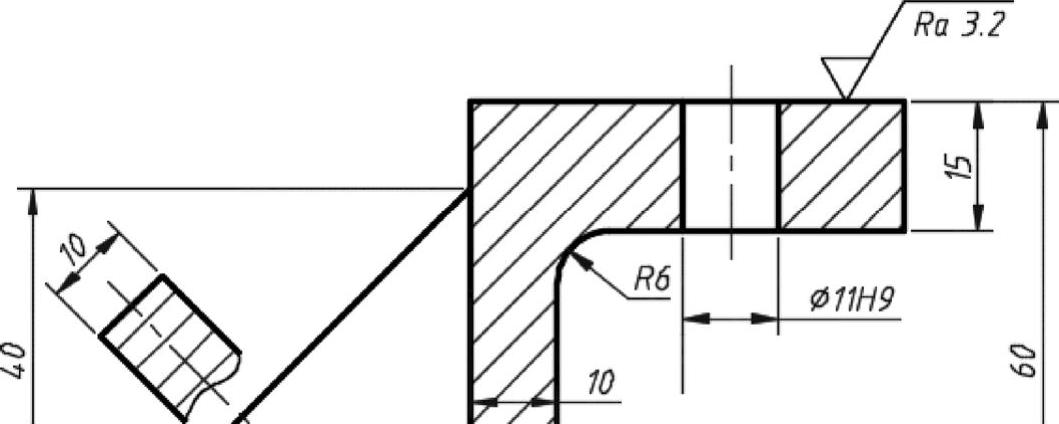

标注的第一个表面结构要求如图13-40所示。


图13-40 完成注写第一个表面结构要求

978-7-111-47759-4-Chapter13-53.jpg表面结构要求可以直接标注在轮廓线或相应延长线上，也可以用带箭头的指引线引出标注。下面介绍如何创建带箭头的指引线。

命令：LEADER↙//输入“LEADER”并按＜Enter＞键

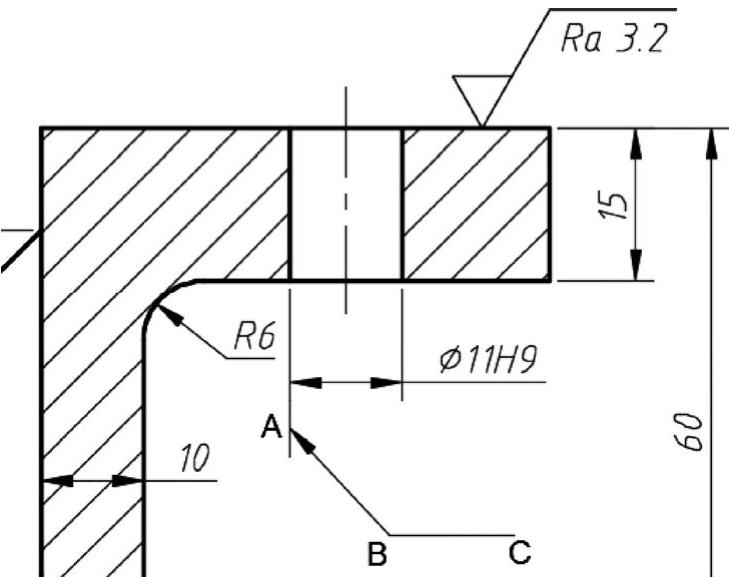

指定引线起点：//在尺寸界线或轮廓线延长线上选定一点A，如图13-41所示

指定下一点：＜正交关＞//关闭正交模式，并指定图13-41所示的B点

指定下一点或[注释（A）/格式（F）/放弃（U）]＜注释＞：＜正交开＞

//启用正交模式，指定图13-41所示的C点

指定下一点或[注释（A）/格式（F）/放弃（U）]＜注释＞：↙ //按＜Enter＞键

输入注释文字的第一行或＜选项＞：↙//按＜Enter＞键

输入注释选项[公差（T）/副本（C）/块（B）/无（N）/多行文字（M）]＜多行文字＞：N

//选择“无（N）”选项

然后在该指引线上注写表面结构要求，结果如图13-42所示。

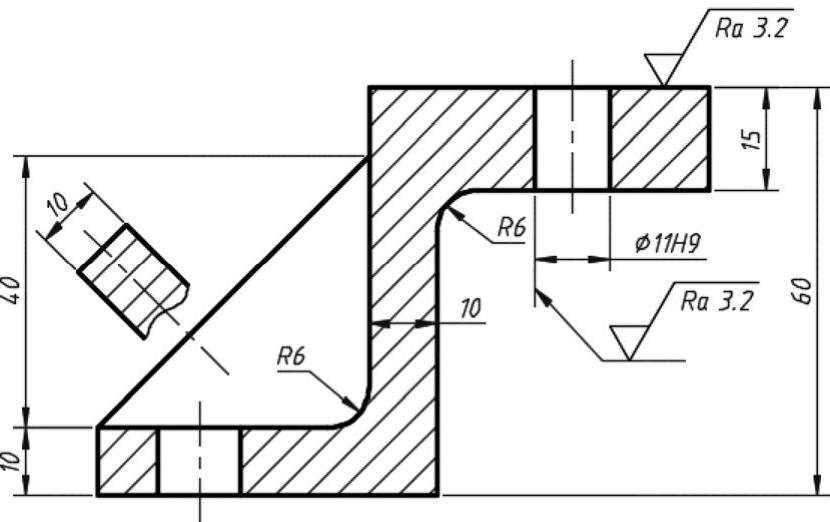

使用相同的方法继续在视图中注写表面结构要求，如图13-43所示。可以适当调整先前所创尺寸的放置位置以便于注写表面结构要求。

如果在工件的多数表面有相同的表面结构要求，则其表面结构要求可统一标注在图样的标题栏附近，此时表面结构要求的符号后面应有在圆括号内给出无任何其他标注的基本符号，或在圆括号内给出不同的表面结构要求。在本例中，在标题栏上方注写图13-44所示的表面结构要求内容，其中的圆括号可以使用“多行文字”按钮978-7-111-47759-4-Chapter13-54.jpg来绘制。


图13-41 创建带箭头的指引线


图13-42 完成用带箭头的指引线引出此标注


图13-43 再在视图中注写一个表面结构要求

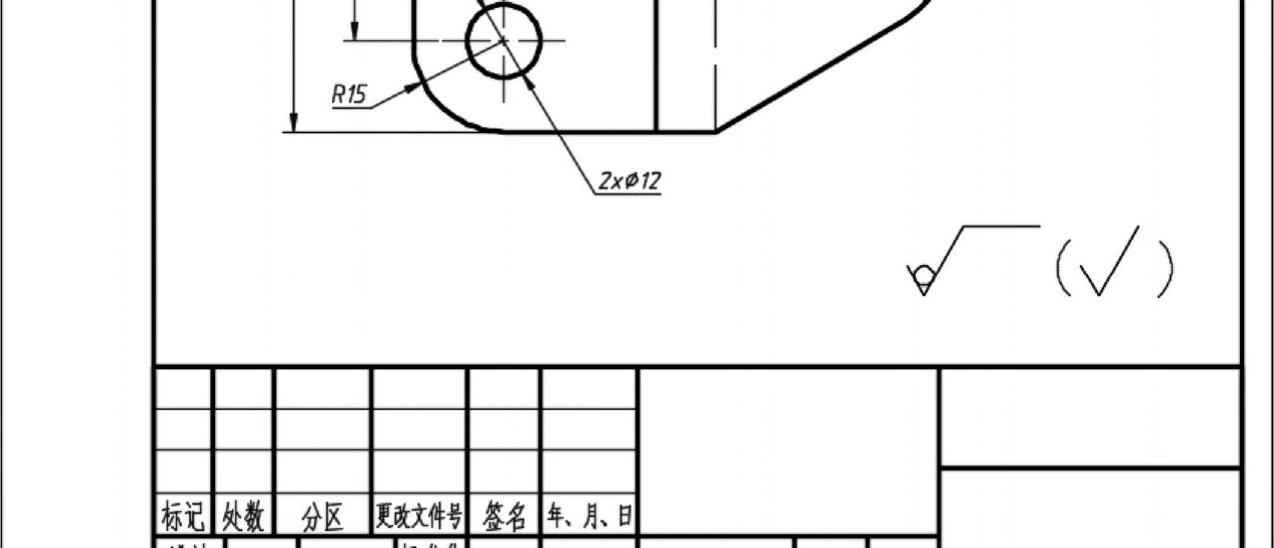

图13-44 在标题栏附近注写其余表面结构要求

29）绘制剖切符号（短粗实线）与注写剖视图名称。

在“绘图”面板中单击“直线”按钮978-7-111-47759-4-Chapter13-59.jpg，在下方的主视图中绘制剖切符号的各短直线段，在绘制时需要启用“正交”“对象捕捉”“对象捕捉追踪”和“极轴追踪”等模式功能。绘制好相应短直线段后选择它们，接着在功能区“默认”选项卡的“特性”面板的“线宽”下拉列表框中选择“0.5毫米”，从“对象颜色”下拉列表框中选择“黑色”。按＜Esc＞键后，可以看到绘制好剖切符号的视图效果，如图13-45所示。


图13-45 绘制好的剖切符号

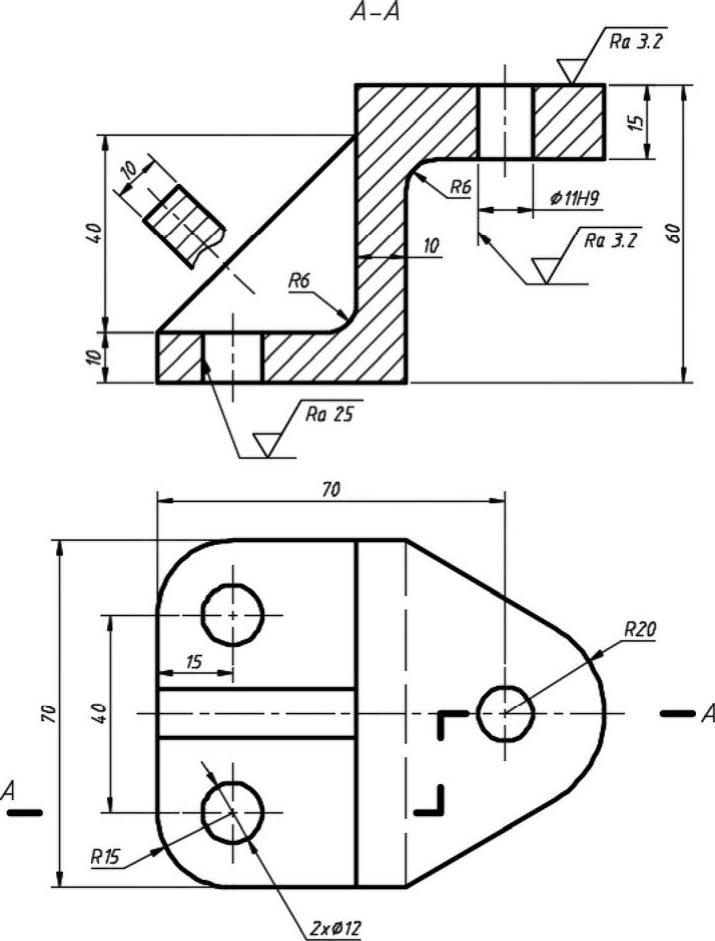

在“注释”面板中单击“多行文字”按钮978-7-111-47759-4-Chapter13-61.jpg，注写剖视图名称，如图13-46所示，注意设置剖视图名称文本的文字样式和大小等。

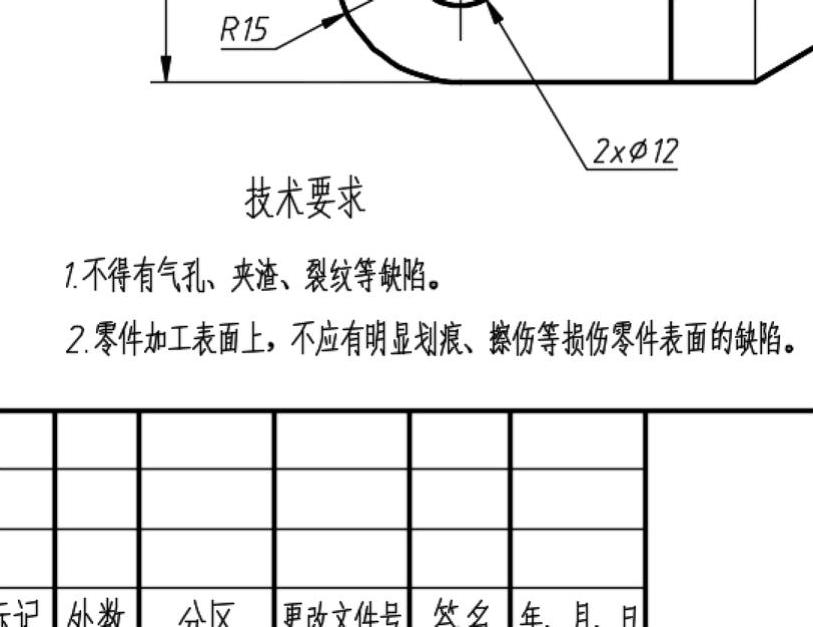

30）添加技术要求注释。在功能区“默认”选项卡的“注释”面板中单击“多行文字”

按钮978-7-111-47759-4-Chapter13-62.jpg，在图框中主视图的下方靠左区域、标题栏的上方区域添加图13-47所示的技术要求注释。


图13-46 注写剖切图名称


图13-47 添加技术要求注释

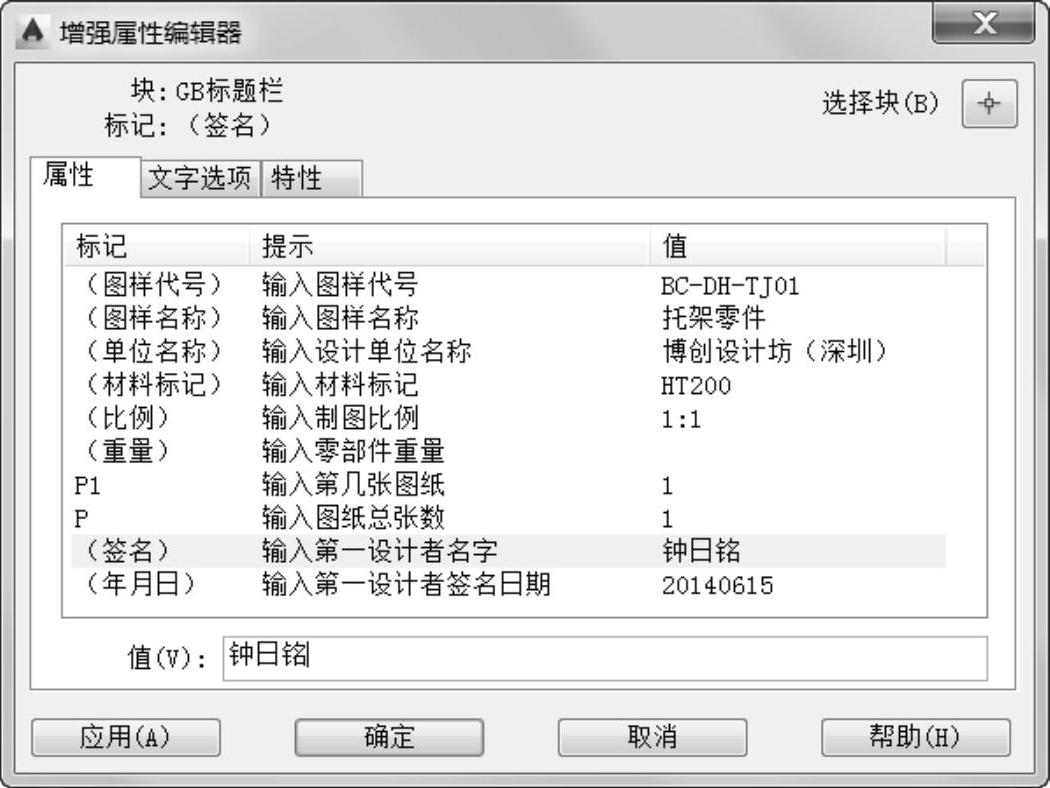

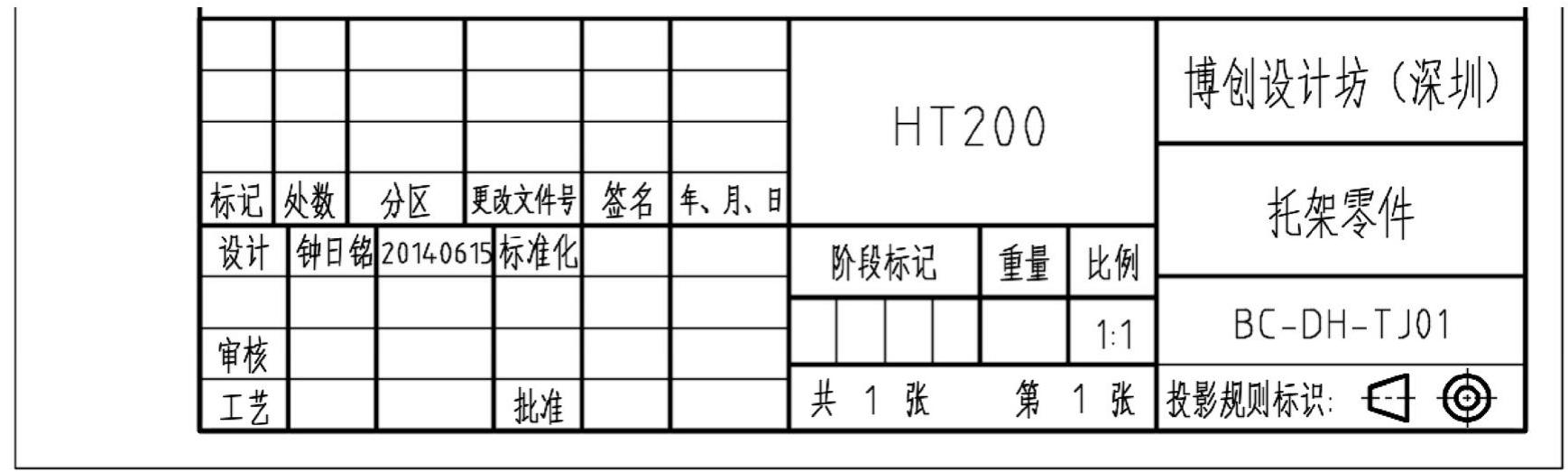

31)填写标题栏。双击标题栏，弹出“增强属性编辑器”对话框，在“属性”选项卡中为相关的属性标记指定属性值，如图13-48所示。然后在“增强属性编辑器”对话框中单击“确定”按钮，填写好相关属性值的标题栏如图13-49所示。


图13-48 “增强属性编辑器”对话框


图13-49 填写好的标题栏

32）检查图形和尺寸，例如检查各视图中有无疏漏的轮廓线，如果有漏掉的轮廓线，则及时补齐。可以在满足投影对齐的条件下调整视图间的放置间隙。满意后，在“快速访问”工具栏中单击“保存”按钮978-7-111-47759-4-Chapter13-67.jpg，进行保存图形文件的操作。
