本节介绍丝杆零件一个视图的绘制过程，完成效果如图12-48所示。本范例涉及直线、圆、倒角、对称、创建尺寸标注、修改尺寸标注等知识点。

图12-48 绘制丝杆零件的一个视图

该综合范例具体的绘制步骤如下。

1）新建一个图形文件。在“快速访问”工具栏中单击“新建”按钮，接着通过弹出的对话框从本书配套光盘的素材文件夹“CH12”中选择“ZJBC-图形样板.dwt”图形样板，单击“打开”按钮。本例使用“草图与注释”工作空间进行绘图操作。可以先按＜Ctrl+S＞快捷键将该图形文件保存为“丝杠零件视图.dwg”。

2）设置当前工作图层。在功能区“默认”选项卡“图层”面板的“图层”下拉列表框中选择图层“05层-细点画线”作为当前工作图层。

3）绘制中心线。使用LINE命令绘制图12-49所示的两条中心线，其中水平中心线长度可以取118，竖直中心线大约取8，竖直中心线距离水平中心线的右端点大约11。

图12-49 绘制两条中心线

4）修改中心线的线型比例。在“快速访问”工具栏中单击“特性”按钮，或者在命令行中输入“PROPERTIES”并按＜Enter＞键，打开“特性”选项板，在图形窗口中选择两条中心线，在“特性”选项板的“常规”选项组中将线型比例更改为“0.25”。修改并确定新线型比例后，将鼠标指针置于图形窗口中，按＜Esc＞键取消当前选择，然后关闭“特性”选项板。

5）创建一条偏移辅助线。使用OFFSET命令在已有竖直中心线的右侧创建其偏移线，偏移距离为8，如图12-50所示。

6）更改当前工作图层。在功能区“默认”选项卡“图层”面板的“图层”下拉列表框中选择图层“01层-粗实线”作为当前工作图层。

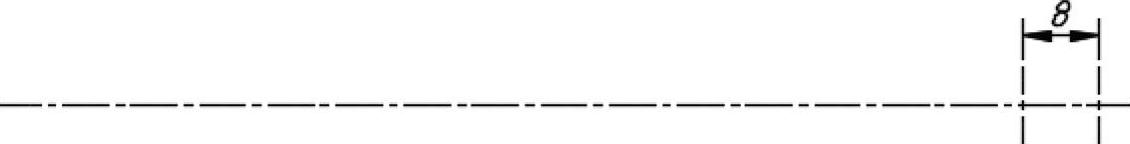

图12-50 创建一条偏移辅助线

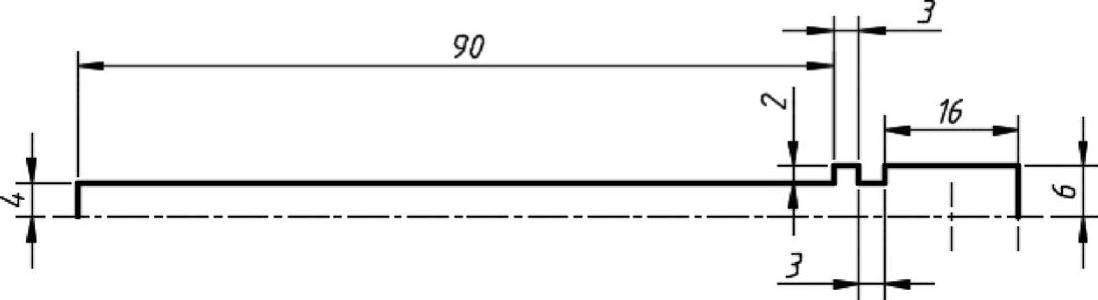

7）绘制相关的直线段。使用LINE命令，按照图12-51所示的尺寸绘制一系列以粗实线表示的直线段。

图12-51 绘制一系列直线段

8）创建一条偏移线。

命令：OFFSET↙

当前设置：删除源=否图层=源OFFSETGAPTYPE=0

指定偏移距离或[通过（T）/删除（E）/图层（L）]＜8.0000＞：60↙

选择要偏移的对象，或[退出（E）/放弃（U）]＜退出＞： //选择最左边的长度为4的竖直轮廓线

指定要偏移的那一侧上的点，或[退出（E）/多个（M）/放弃（U）]＜退出＞：

选择要偏移的对象，或[退出（E）/放弃（U）]＜退出＞：↙此时，图形如图12-52所示。此时可以删除最右侧的竖直辅助中心线。

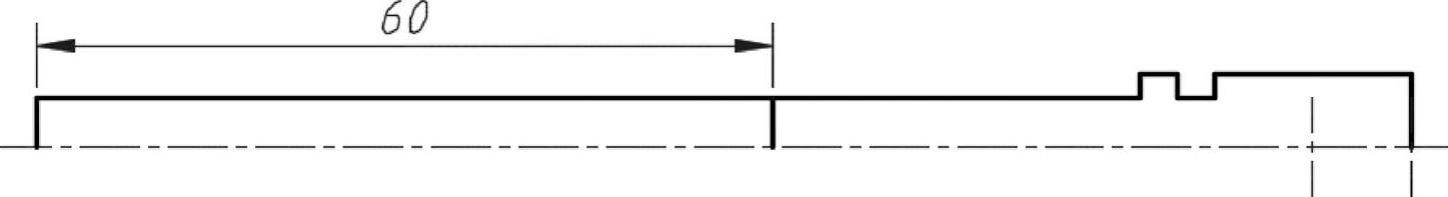

图12-52 创建一条偏移线

9）创建倒角。在功能区“默认”选项卡的“修改”面板中单击“倒角”按钮，分别创建图12-53所示的两个倒角，一个倒角的规格为C2，另一个倒角的规格为C1。

图12-53 创建两个倒角

10）绘制直线段。使用LINE命令补齐两条由倒角形成的轮廓线，如图12-54所示。

图12-54 补齐倒角轮廓线

11)延伸操作。在功能区“默认”选项卡的“修改”面板中单击“延伸”按钮…，指定水平中心线作为边界边，按＜Enter＞键，接着分别在要延伸端附近选择要延伸的对象，以获得图12-55所示的延伸效果。

图12-55 延伸操作的图形效果

12）偏移操作，如图12-56所示。

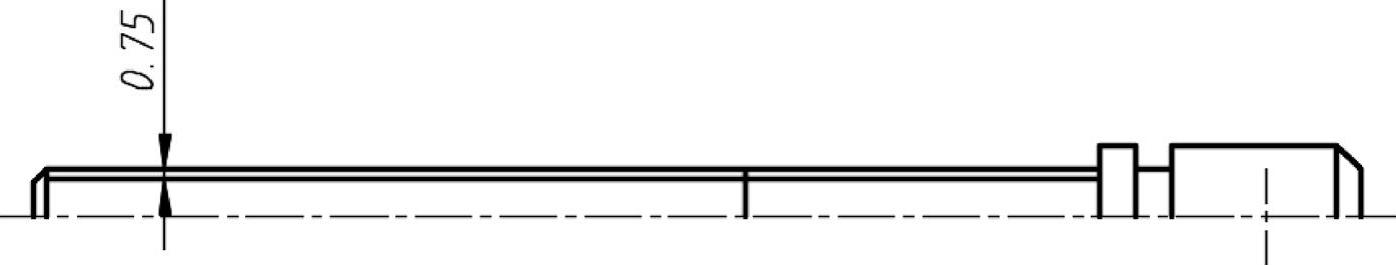

图12-56 创建一条偏移线

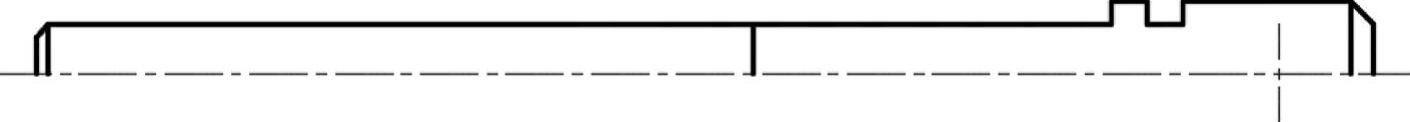

13）延伸操作和修剪操作。单击“延伸”按钮进行相应操作以将上步骤偏移得到的线段延伸到图12-57所示的倒角的斜边处。单击“修剪”按钮，将图形修剪成图12-58所示。

图12-57 延伸操作

(www.daowen.com)

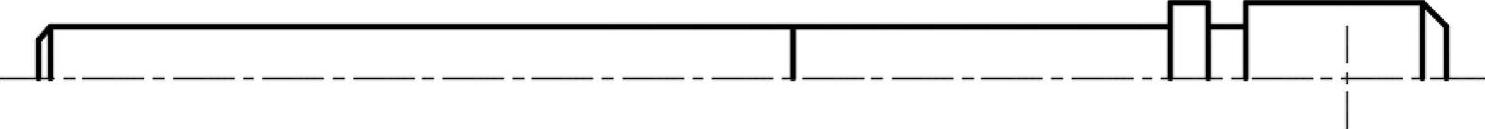

图12-58 修剪操作

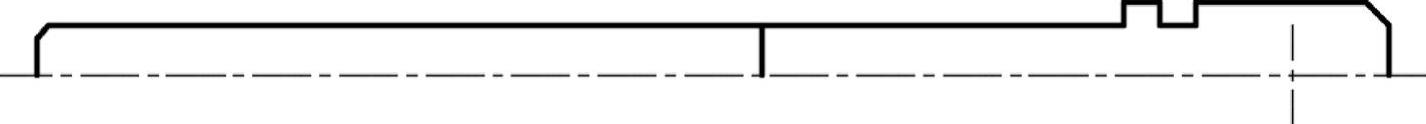

14）修改指定线段所在的图层。选择图12-59所示的一条线段，接着从功能区“默认”选项卡“图层”面板的“图层”下拉列表框中选择图层“02层-细实线”，将鼠标指针置于图形窗口中时按＜Esc＞键取消对象选择状态。此时图形如图12-60所示。

图12-59 选择要操作的线段

图12-60 修改好指定线段所在的图层

15）镜像图形。在功能区“默认”选项卡的“修改”面板中单击“镜像”按钮，接着根据命令行提示进行以下操作。

命令：_mirror

选择对象：指定对角点：找到15个

//从左到右指定两个角点以框选要镜像的图形，如图12-61所示

选择对象：↙

指定镜像线的第一点： //在水平中心线上选择左端点

指定镜像线的第二点： //在水平中心线上选择右端点

要删除源对象吗？[是（Y）/否（N）]＜N＞：↙

镜像图形的结果如图12-62所示。

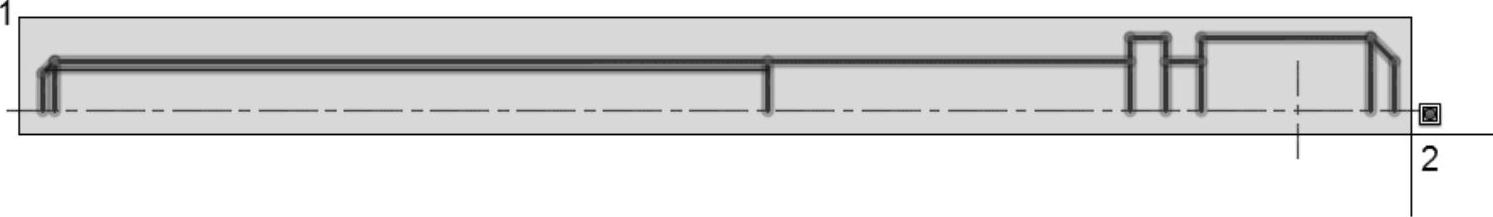

图12-61 选择要镜像的图形

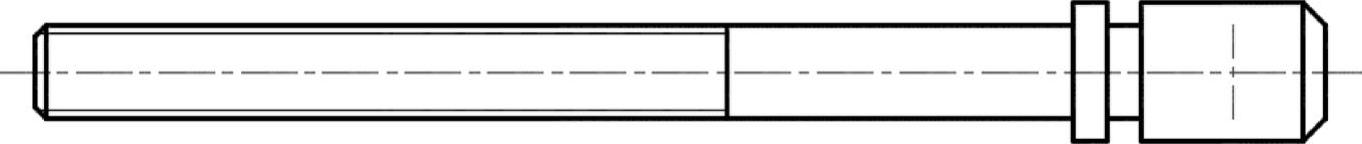

图12-62 镜像图形的结果

16）绘制一个圆。

命令：CIRCLE↙

指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：_int于 //捕捉圆心位置

指定圆的半径或[直径（D）]：D↙

指定圆的直径：4↙

完成绘制该圆后的图形效果如图12-63所示。

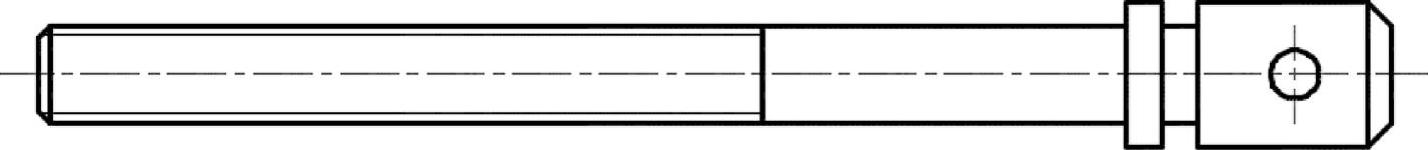

图12-63 绘制圆

17）设置当前图层和当前标注样式。在功能区“默认”选项卡“图层”面板的“图层”下拉列表框中选择图层“08层-尺寸注释”，从而将“08层-尺寸注释”设置为当前图层；在功能区“默认”选项卡的“注释”面板中，从“标注样式”下拉列表框中选择“ZJBZ-X3”标注样式作为当前标注样式。

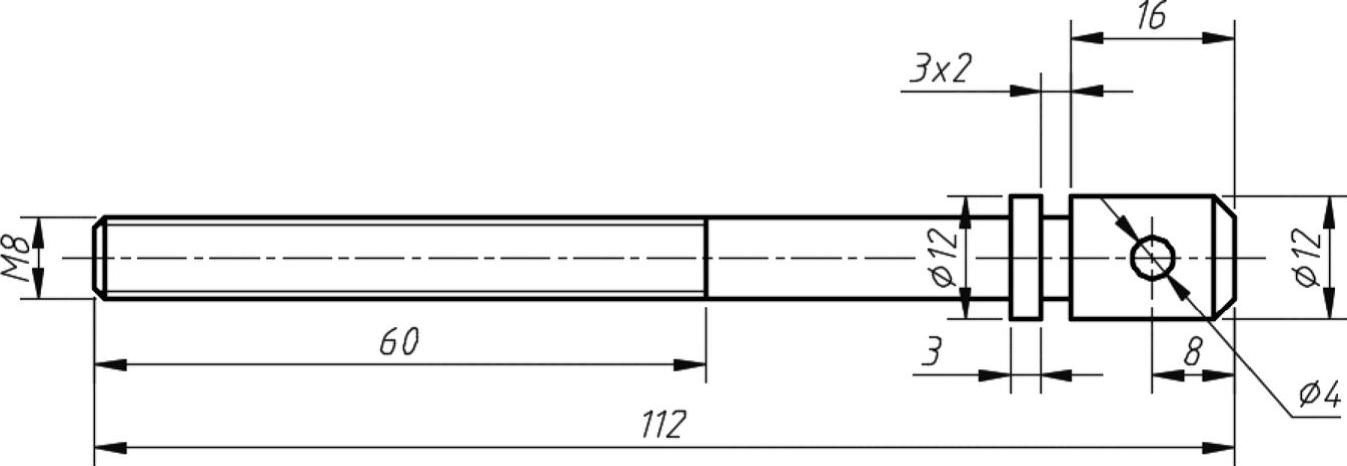

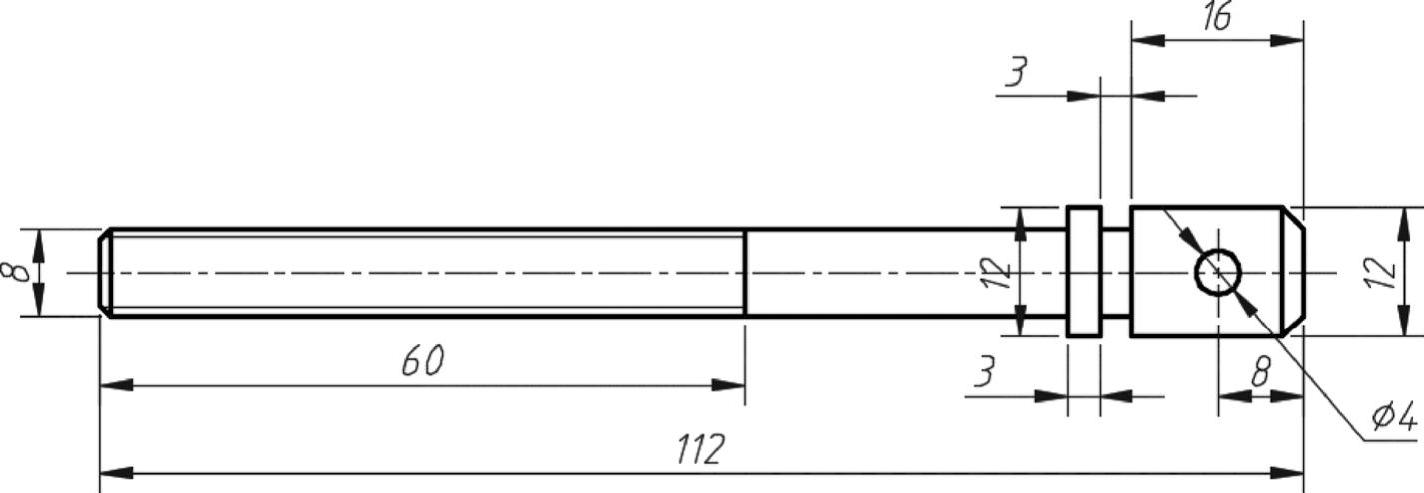

18）标注尺寸。分别执行功能区“默认”选项卡的“注释”面板中的相关标注工具命令来对图形进行标注，初步得到尺寸标注的结果如图12-64所示。

图12-64 初步的尺寸标注

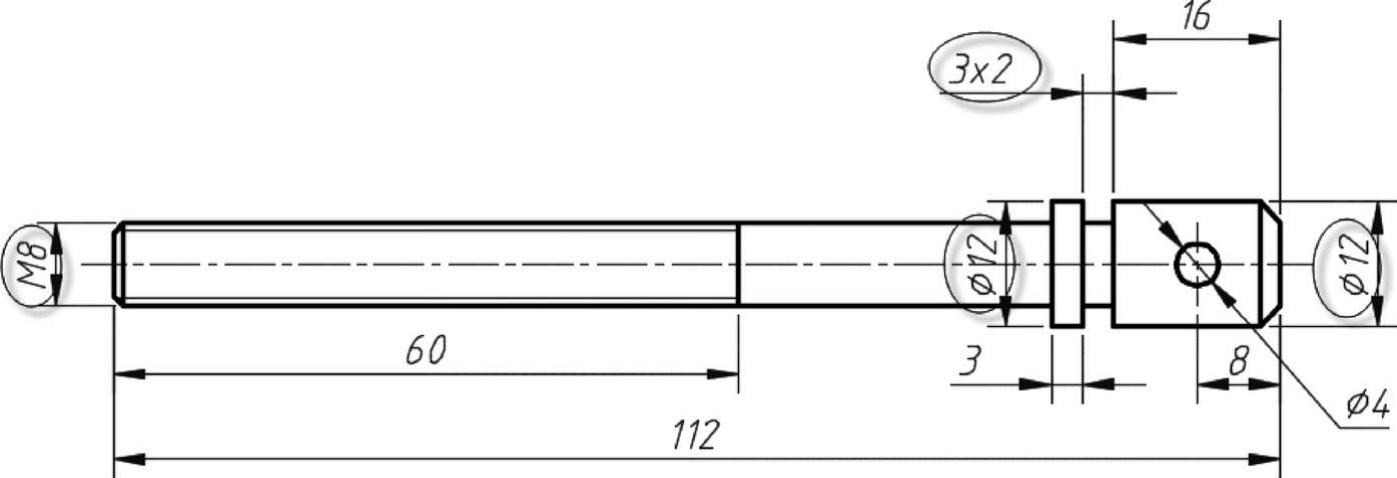

19）编辑尺寸标注的文本注释。在命令行的“输入命令”提示下输入“TEXTEDIT”并按＜Enter＞键，分别选择相应的尺寸标注以编辑其注释文本，如图12-65所示。其中，对于一般退刀槽，其尺寸可按“槽宽×直径”或“槽宽×槽深”的形式标注，当图形较小时，也可以用指引线的形式标注，指引线将从轮廓线引出。

图12-65 编辑尺寸标注的注释文本

20）打断中心线。在功能区“默认”选项卡的“修改”面板中单击“打断”按钮，接着选择水平中心线作为要打断的对象（注意选择单击的位置，该位置确定第一个打断点），接着指定第二个打断点，从而将该水平中心线打断以使该水平中心线与相应尺寸标注文本不重叠，参考效果如图12-66所示。

图12-66 打断中心线

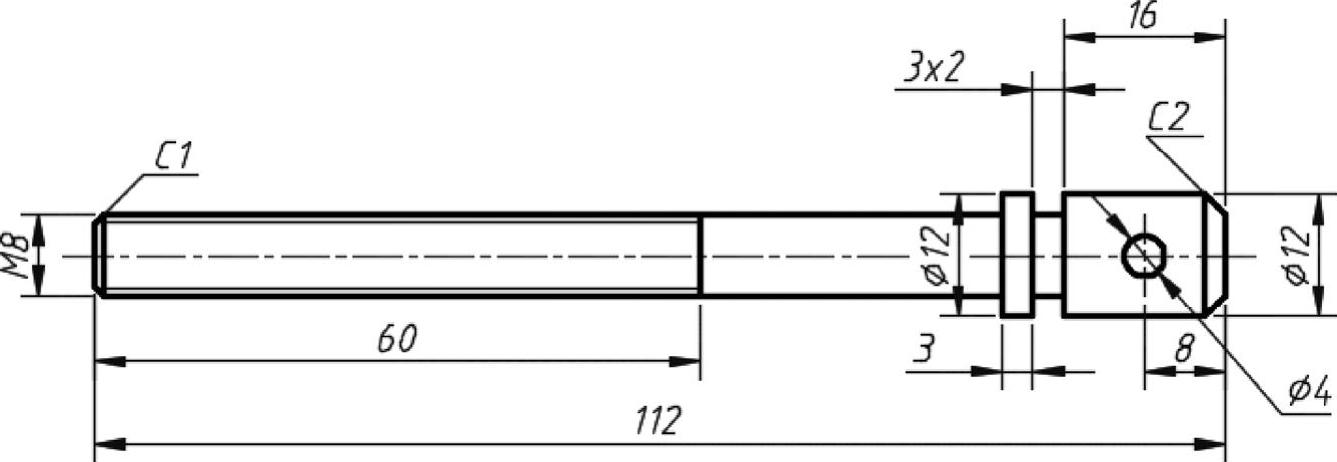

21）标注倒角。使用LINE命令为相应的倒角绘制指引线（需要启用对象捕捉和对象捕捉追踪等功能），并使用MTEXT命令在指引线基线上方创建倒角尺寸的注释文本，结果如图12-67所示。

图12-67 标注两处倒角

22）保存文件。按＜Ctrl+S＞快捷键快速保存文件。
