本节着重介绍一个平面图综合绘制范例。在该综合绘制范例中，主要知识点包括创建新图形文件，使用各种绘图工具和修改工具绘制、编辑二维图形，进行尺寸标注等。该平面图综合绘制范例要完成的平面图效果如图12-27所示。该综合范例具体的绘制步骤如下。

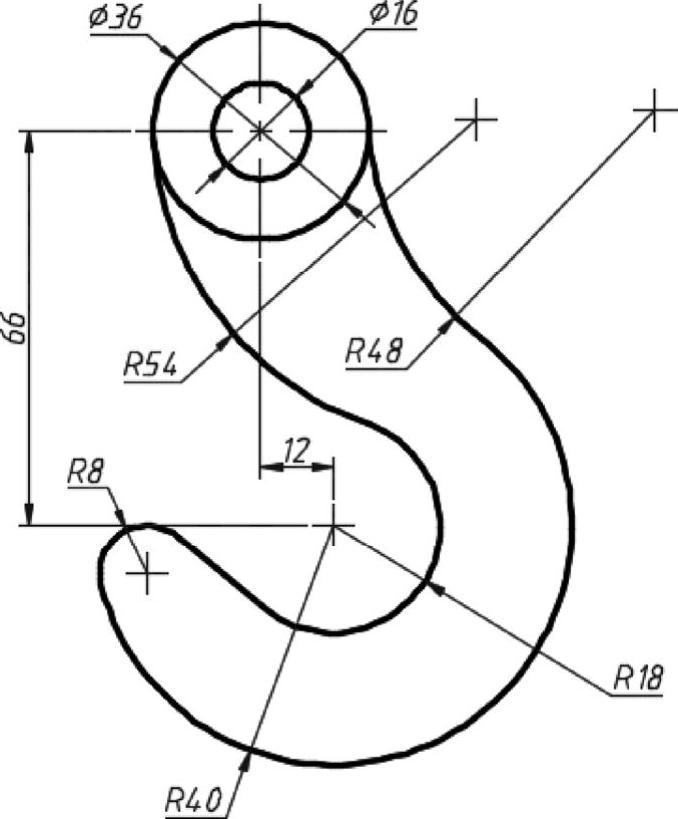

图12-27 平面图2范例完成效果

1）新建一个图形文件。在“快速访问”工具栏中单击“新建”按钮，接着通过弹出的对话框从本书配套光盘的素材文件夹“CH12”中选择“ZJBC-图形样板.dwt”图形样板，单击“打开”按钮。本例使用“草图与注释”工作空间进行绘图操作。可以先按＜Ctrl+S＞快捷键将该图形文件保存为“平面图绘制范例2.dwg”。

2）设置当前工作图层。在功能区“默认”选项卡的“图层”面板中，从其上的“图层”下拉列表框中选择图层“01层-粗实线”作为当前工作图层。

3）执行以下操作绘制两个同心的圆。

命令：CIRCLE↙

指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：0，0↙

指定圆的半径或[直径（D）]：8↙

命令：CIRCLE↙

指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：0，0↙

指定圆的半径或[直径（D）]＜8.0000＞：18↙

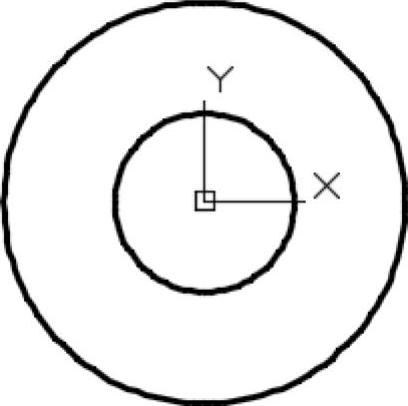

绘制的两个同心圆如图12-28所示。

4）绘制两个圆。

命令：CIRCLE↙

指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：@12，-66↙

指定圆的半径或[直径（D）]＜18.0000＞：18↙

命令：CIRCLE↙

指定圆的圆心或[三点(3P)/两点(2P)/切点、切点、半径(T)]：@↙

指定圆的半径或[直径(D）]＜18.0000＞: 40↙

完成绘制的这两个圆如图12-29所示。

图12-28 绘制的两个同心圆

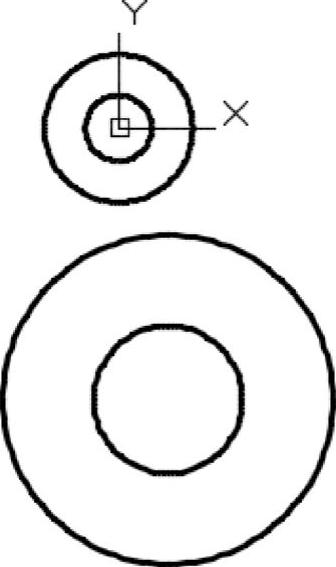

图12-29 再绘制两个圆

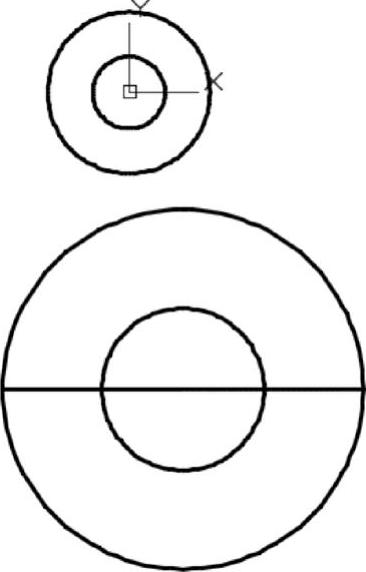

5）使用LINE命令绘制图12-30所示的一条直线段。

6）绘制一个与两个对象相切并具有指定半径的圆。

命令：C↙

CIRCLE

指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：T

指定对象与圆的第一个切点： //如图12-31所示

图12-30 绘制一条直线段

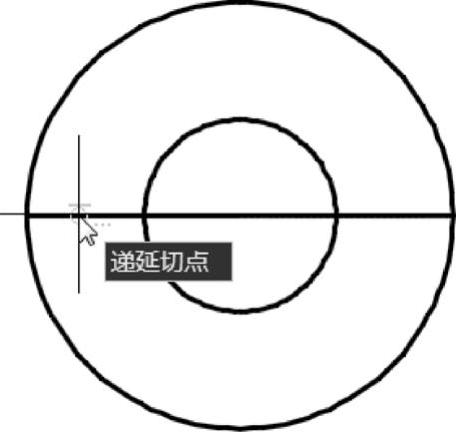

图12-31 指定对象与圆的第一个切点

指定对象与圆的第二个切点： //如图12-32所示

指定圆的半径＜40.0000＞：8↙

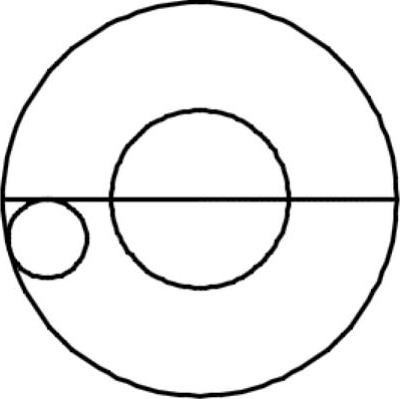

完成绘制的一个圆如图12-33所示。

7）删除一条直线段。在功能区“默认”选项卡的“修改”面板中单击“删除”按钮，接着选择要删除的一条直线段，如图12-34所示，按＜Enter＞键确认。删除该直线段后的图形效果如图12-35所示。

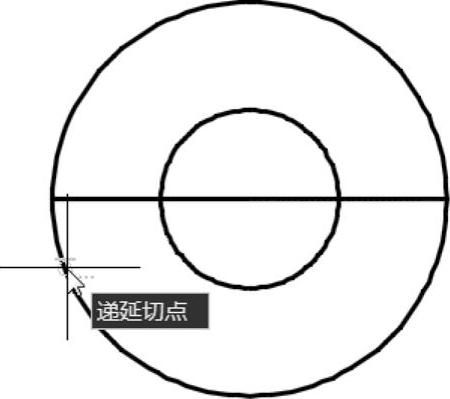

图12-32 指定对象与圆的第二个切点

图12-33 完成绘制一个圆

(www.daowen.com)

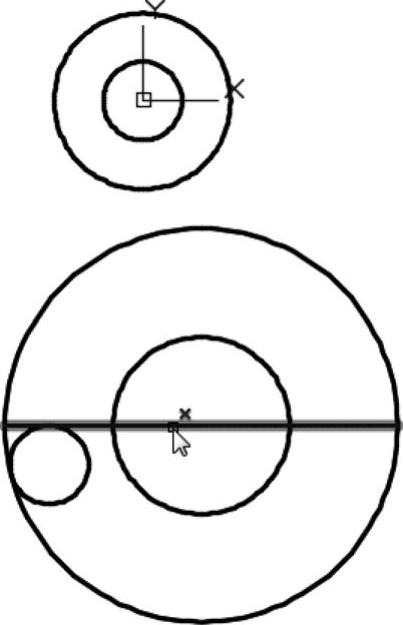

图12-34 选择要删除的一条直线段

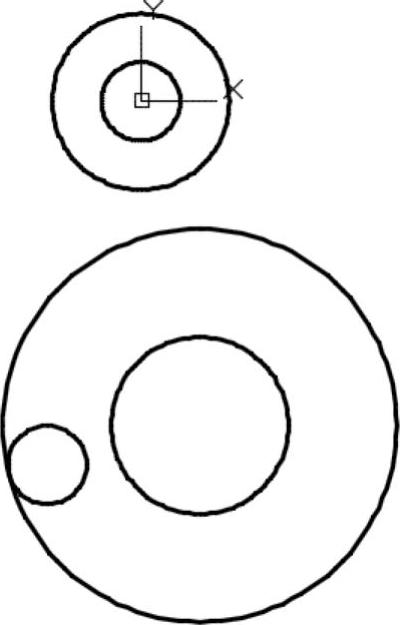

图12-35 删除直线段后的结果

8）绘制一条与两个对象相切的直线段。在功能区“默认”选项卡的“绘图”面板中单击“直线”按钮，按＜Ctrl＞键的同时单击鼠标右键以弹出一个快捷菜单，从中选择“切点”选项，在图12-36所示的小圆的合适位置处单击；再按＜Ctrl＞键并同时单击鼠标右键，接着从弹出的快捷菜单中选择“切点”选项，在要相切的第二个对象上指定延递切点，如图12-37所示，按＜Enter＞键结束“直线”命令。

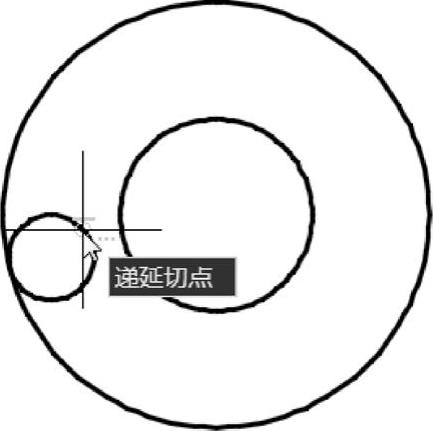

图12-36 指定递延切点1

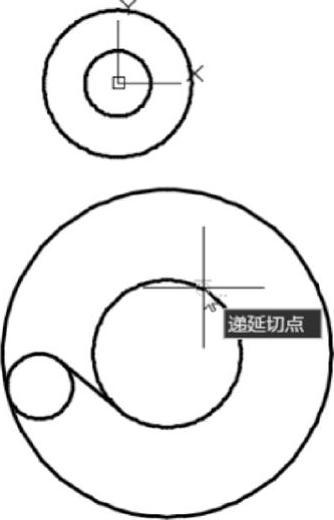

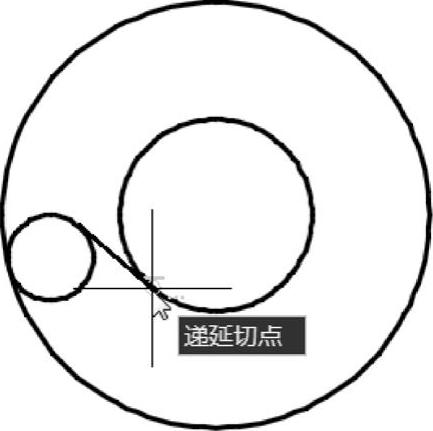

图12-37 指定递延切点2

9）绘制一个与两个对象相切并具有指定半径的圆。在功能区“默认”选项卡的“绘图”面板中单击“圆：相切、相切、半径”按钮，根据命令行提示进行以下操作。

命令：_circle

指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：_ttr

指定对象与网的第一个切点： ／／如图12-38所示

指定对象与圆的第二个切点： ／／如图12-39所示

指定圆的半径＜8.0000＞:54↙

完成绘制的该圆如图12-40所示。

图12-38 指定第一个切点

图12-39 指定第二个切点

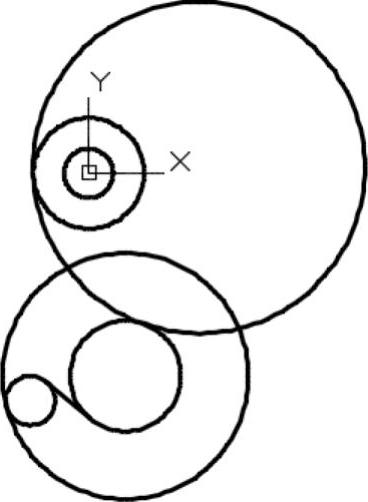

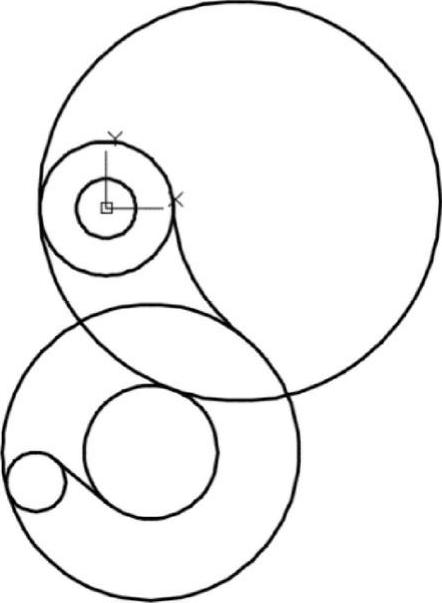

图12-40 完成绘制的圆

10）倒圆角。在功能区“默认”选项卡的“修改”面板中单击“圆角”按钮，选择“半径（R）”提示选项，输入圆角半径为“48”，确保模式为修剪，选择第一个对象（见图12-41），接着选择第二个对象（见图12-42），从而完成创建一个圆角，效果如图12-43所示。

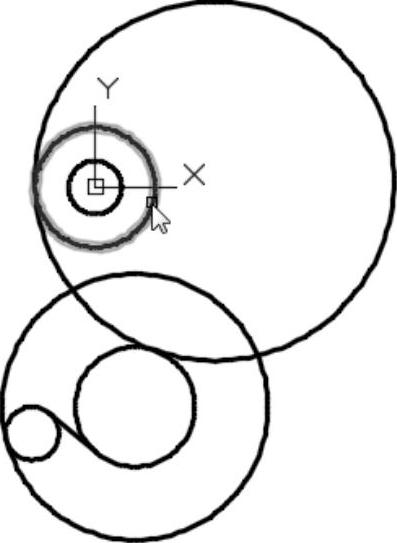

图12-41 选择要倒圆角的第一个对象

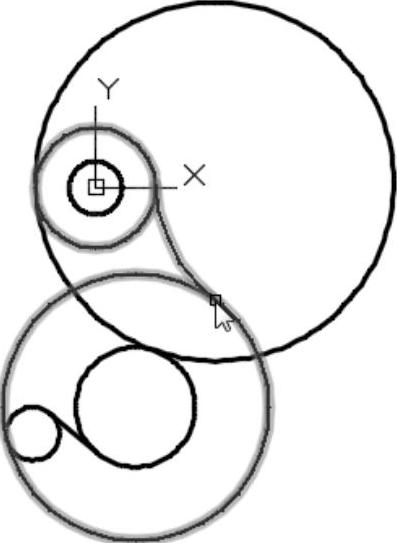

图12-42 选择要倒圆角的第二个对象

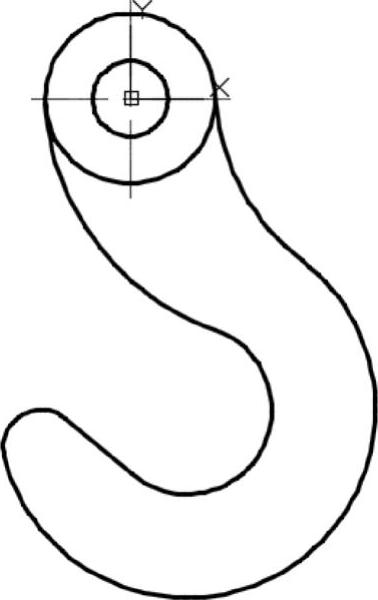

11）修剪图形。在功能区“默认”选项卡的“修改”面板中单击“修剪”按钮，将图形修剪成如图12-44所示。

12）绘制中心线。将当前图层更改为“05层-细点画线”，使用LINE命令分别绘制两条中心线，如图12-45所示。

13）创建圆心标记。在功能区中切换至“注释”选项卡，从“标注”溢出面板中单击“圆心标记”按钮，接着选择要创建圆心标记的圆弧。一共创建4个圆心标记，如图12-46所示。

14）设置当前图层和当前标注样式。在功能区“默认”选项卡的“图层”面板的“图层”下拉列表框中选择图层“08层-尺寸注释”，从而将“08层-尺寸注释”设置为当前图层；在功能区“默认”选项卡的“注释”面板中，从“标注样式”下拉列表框中选择“ZJBZ-X5”标注样式作为当前标注样式。

图12-43 创建圆角

图12-44 修剪图形

图12-45 绘制两条中心线

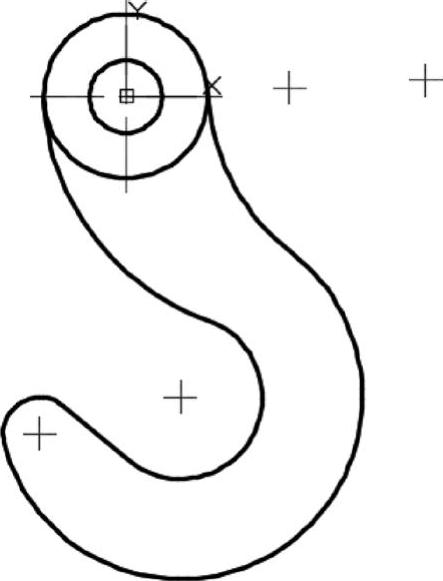

图12-46 创建4个圆心标记

15）标注尺寸。分别执行功能区“默认”选项卡的“注释”面板中的相关标注工具命令来对图形进行标注，得到尺寸标注的结果如图12-47所示。

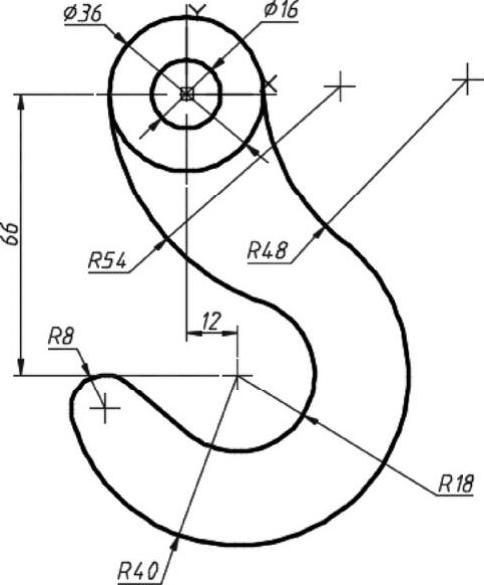

图12-47 完成尺寸标注

16）保存文件。
