AutoCAD2015三维阵列(3DARRAY)操作手册

时间:2023-11-01 理论教育 版权反馈
【摘要】:使用3DARRAY命令可以在三维空间中创建对象的矩形阵列或环形阵列。在功能区“常用”选项卡的“修改”面板中也提供有与3DARRAY命令的阵列类型选项对应的工具按钮,即“矩形阵列”按钮和“环形阵列”按钮。1)在命令行的“输入命令”提示下输入“3DARRAY”并按<Enter>键。1)打开本书配套光盘中的“三维矩形阵列.dwg”文件,文件中存在着图10-39所示的实体模型。):50↙三维矩形阵列的结果如图10-40所示。

AutoCAD2015三维阵列(3DARRAY)操作手册

使用3DARRAY命令可以在三维空间中创建对象的矩形阵列或环形阵列。在命令行的“输入命令”提示下输入“3DARRAY”并按<Enter>键,接着选择要阵列的对象,按<Enter>键,此时命令行将出现以下提示信息。

输入阵列类型[矩形(R)/环形(P)]<矩形>:

在该提示下指定阵列类型为“矩形(R)”或“环形(P)”,并设置相应的阵列参数和选项。在功能区“常用”选项卡的“修改”面板中也提供有与3DARRAY命令的阵列类型选项对应的工具按钮,即“矩形阵列”按钮978-7-111-47759-4-Chapter10-76.jpg和“环形阵列”按钮978-7-111-47759-4-Chapter10-77.jpg

1.矩形阵列

可以在行、列和层组合的矩形阵列中复制对象。一个具有多行、多列和多层的矩形阵列,需要定义行数、列数、层数、行间距、列间距和层间距。

如果要创建具有多行、多列和多层的矩形阵列,可以按照如下的典型步骤来进行。

1)在命令行的“输入命令”提示下输入“3DARRAY”并按<Enter>键。

2)选择要创建阵列的对象,并指定阵列类型为“矩形”。

3)输入行数。

4)输入列数。

5)输入层数。

6)指定行间距。

7)指定列间距。

8)指定层间距。

如果输入的行数、列数或层数中的某一个为1时,则不用指定相应的间距。

创建三维矩形阵列的操作范例如下。

1)打开本书配套光盘中的“三维矩形阵列.dwg”文件,文件中存在着图10-39所示的实体模型。

2)在命令行中进行以下操作。

命令:3DARRAY

选择对象:找到1个 //选择已有实体对象

选择对象:

输入阵列类型[矩形(R)/环形(P)]<矩形>:R

输入行数(---)<1>:5↙

输入列数(|||)<1>:2↙

输入层数(…)<1>:2↙

指定行间距(---):55↙

指定列问距(丨丨丨):50↙

指定层间距(…):50↙

三维矩形阵列的结果如图10-40所示。

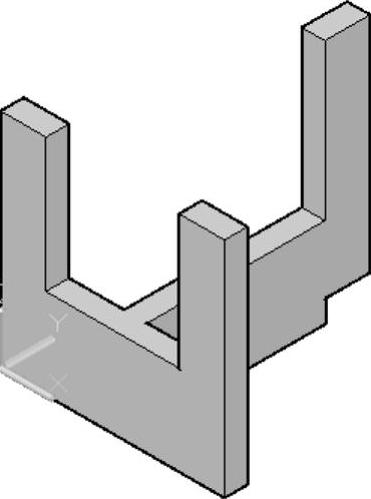

图10-39 已有实体对象

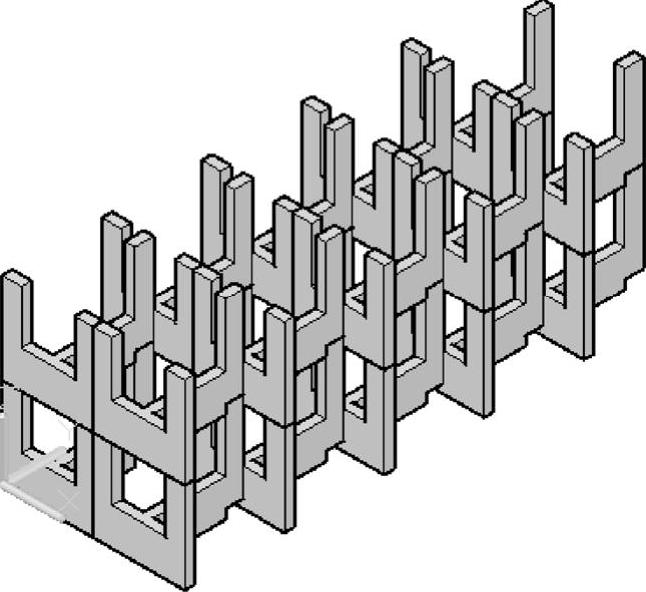

图10-40 三维矩形阵列的结果

2.环形阵列(www.daowen.com)

在三维环形阵列中,项目绕旋转轴均匀地分布,如图10-41所示。在创建环形阵列的过程中,需要定义阵列的项目数目、要填充的角度和阵列的中心轴等。

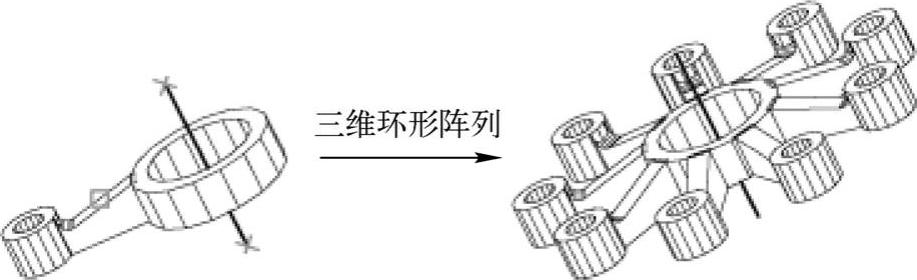

图10-41 三维环形阵列

如果要创建对象的三维环形阵列,可以按照如下的典型步骤来进行。

1)在命令行的“输入命令”提示下输入“3DARRAY”并按<Enter>键。

2)选择要创建阵列的对象,按<Enter>键。

3)选择“环形(P)”选项。

4)输入要创建阵列的项目数。

5)指定要填充的阵列对象的角度。

6)按<Enter>键沿阵列方向旋转对象,或者输入“N”保留它们的方向。

7)指定对象旋转轴的起点和端点。

应用三维环形阵列的一个操作范例如下。

1)打开本书配套光盘中的“三维环形阵列.dwg”文件,文件中存在着图10-42所示的实体模型。

2)在命令行中进行以下操作。

命令:3DARRAY↙

选择对象:找到1个//选择图10-43所示的长方体

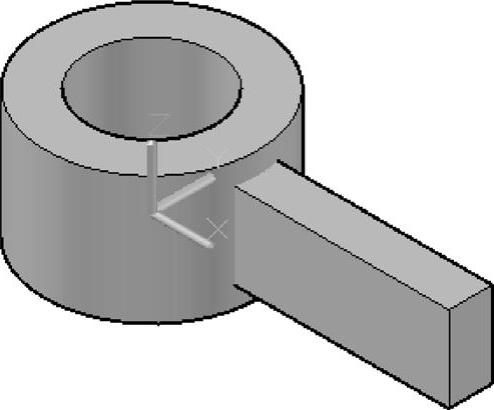

图10-42 文件中的原始实体对象

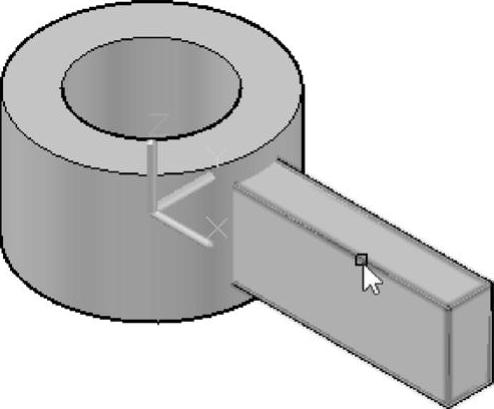

图10-43 选择要阵列的实体对象

选择对象:↙

输入阵列类型[矩形(R)/环形(P)]<矩形>:P↙

输入阵列中的项目数目:8↙

指定要填充的角度(+=逆时针,-=顺时针)<360>:↙

旋转阵列对象?[是(Y)/否(N)]<Y>:↙

指定阵列的中心点:0,0,0↙

指定旋转轴上的第二点:0,0,50↙

执行该三维环形阵列操作后的模型效果如图10-44所示。

3)单击“并集”按钮978-7-111-47759-4-Chapter10-83.jpg,选择环形的拉伸实体,再分别选择其他8个长方体,按<Enter>键。合并成一个实体对象的效果如图10-45所示。

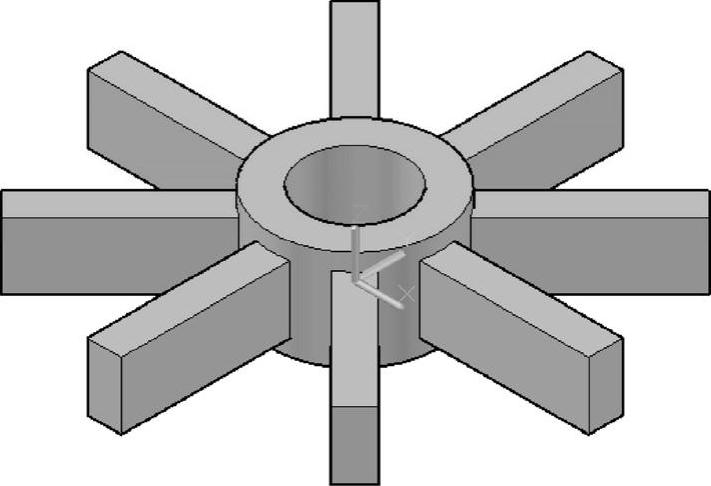

图10-44 三维环形阵列的结果

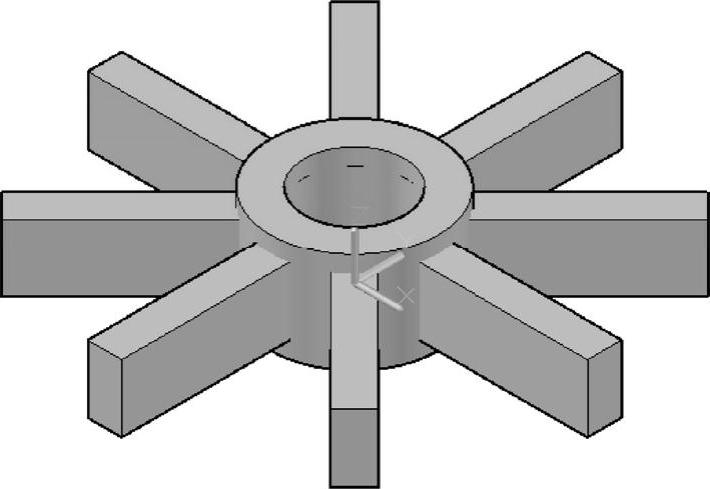

图10-45 合并实体模型
