SOLIDEDIT命令学习指南

抽壳是指将三维实体转换为中空壳体,其壁具有设定的厚度。可以为所有面指定一个固定的薄壁厚度,并可以指定哪些面排除在壳外。在指定抽壳偏移距离时,若指定正值则从圆周外开始抽壳,若指定负值则从圆周内开始抽壳。

下面通过一个抽壳操作实例介绍如何对实体进行抽壳处理。

1)打开本书配套光盘中的“抽壳.dwg”文件。该文件中存在的实体模型如图10-13所示。

2)单击“抽壳”按钮978-7-111-47759-4-Chapter10-23.jpg,接着根据命令行进行以下操作。

命令:_solidedit

实体编辑自动检查:SOLIDCHECK=1

输入实体编辑选项[面(F)/边(E)/体(B)/放弃(U)/退出(X)]<退出>:_body

输入体编辑选项

[压印(I)/分割实体(P)/抽壳(S)/清除(L)/检查(C)/放弃(U)/退出(X)]<退出>:_shell

选择三维实体: //单击已有的三维实体

删除面或[放弃(U)/添加(A)/全部(ALL)]:找到一个面,已删除1个。//指定图10-14所示的面

删除面或[放弃(U)/添加(A)/全部(ALL)]:↙

输入抽壳偏移距离:3↙(www.daowen.com)

已开始实体校验。

已完成实体校验。

输入体编辑选项[压印(I)/分割实体(P)/抽壳(S)/清除(L)/检查(C)/放弃(U)/退出(X)]<退出>:↙

实体编辑自动检查: SOLIDCHECK=1

输入实体编辑选项[面(F)/边(E)/体(B)/放弃(U)/退出(X)]<退出>:↙抽壳结果如图10-15所示。

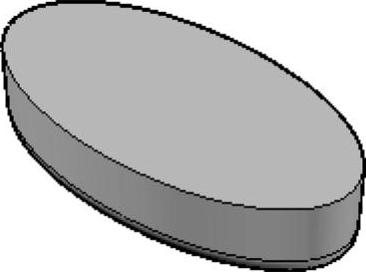

图10-13 原始实体模型


图10-14 指定删除面

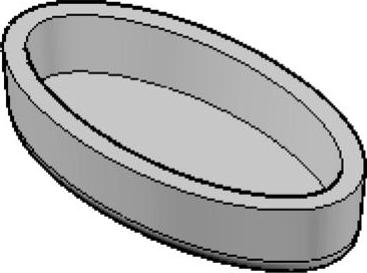

图10-15 抽壳结果
