对三维实体的棱边进行倒圆角操作，其方法也较为简单，根据命令行的提示进行相关的操作即可。下面结合操作实例来介绍如何在三维实体中添加圆角。

单击“圆角边”按钮，接着根据命令行的提示进行如下操作。

命令：_FILLETEDGE

半径=1.0000

选择边或[链（C）/环（L）/半径（R）]：R↙

输入圆角半径或[表达式（E）]＜1.0000＞：10↙

选择边或[链（C）/环（L）/半径（R）]： //选择图10-11所示的要倒圆角的边

选择边或[链（C）/环（L）/半径（R）]：↙

已选定1个边用于圆角。

按＜Enter＞键接受圆角或[半径（R）]：↙完成该圆角边的模型效果如图10-12所示。(www.daowen.com)

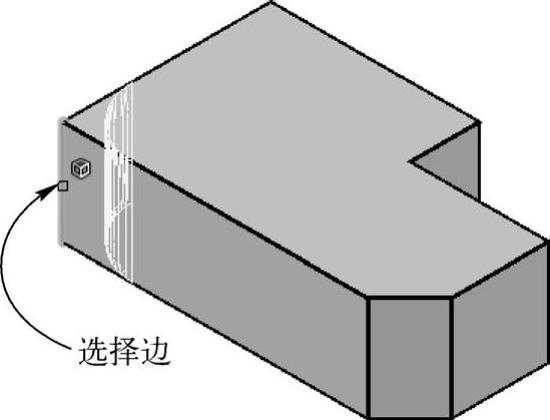

图10-11 单击边线

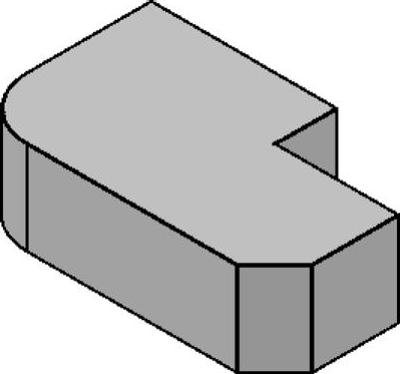

图10-12 完成圆角边的模型

在创建圆角边的过程中会出现“选择边或[链（C）/环（L）/半径（R）]”的提示信息，它们的功能含义如下。

●“选择边”：指定同一实体上要进行圆角的一个或多个边。按＜Enter＞键后，可以拖动圆角夹点来指定半径，也可以使用“半径”选项。

●“链”：指定多条边的边相切。

●“环”：在实体的面上指定边的环。对于任何边，有两种可能的循环，选择循环边后，系统将提示用户接受当前选择，或选择下一个循环。

●“半径”：指定半径值。
