通过差集运算，可以从一组实体中删除与另一组实体的公共区域。例如，可以通过差集运算从对象中减去圆柱体，从而构建出机械零件中的孔结构。差集运算的典型示例如图10-3所示，该示例展示了从实体1中减去实体2与之相交的实体部分。

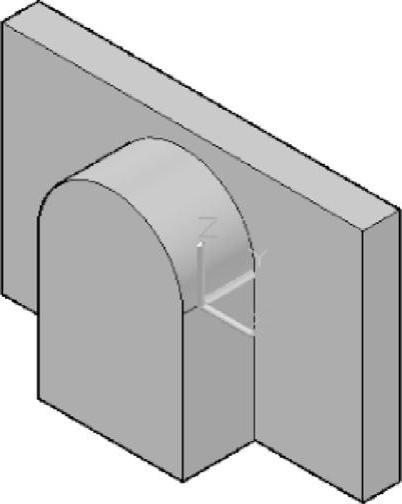

图10-1 原始的两个独立实体

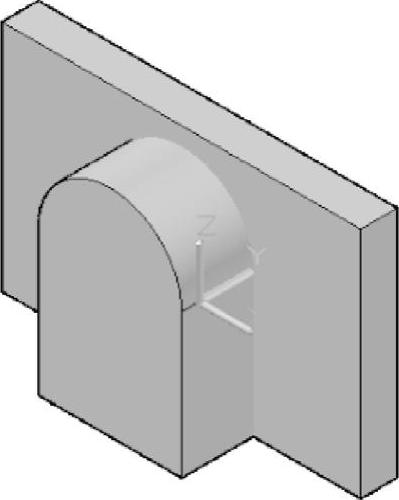

图10-2 并集运算后的组合体

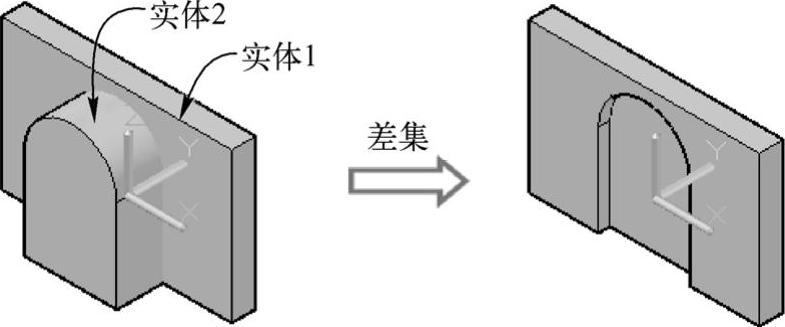

图10-3 差集运算

通过差集运算来从一组实体中减去另一组实体的典型步骤如下。

1）在命令行的“输入命令”提示下输入“SUBTRACT”并按＜Enter＞键，或者单击“差集”按钮。

2）选择要从中减去对象的一组实体对象，按＜Enter＞键。

3）选择要减去的一组对象，按＜Enter＞键。

差集运算的操作范例如下。

1）打开本书配套光盘中的“差集运算.dwg”文件，存在着独立的实体模型，如图10-4所示。

2）单击“差集”按钮，接着根据命令行的提示执行以下操作。

命令：_subtract(www.daowen.com)

选择要从中减去的实体、曲面和面域...

选择对象：找到1个//选择实体1

选择对象：↙//按＜Enter＞键

选择要减去的实体、曲面和面域...

选择对象：找到1个/ /选择实体2

选择对象：找到1个，总计2个 //选择实体3

选择对象：找到1个，总计3个 //选择实体4

选择对象：找到1个，总计4个 //选择实体5

选择对象：↙ //按＜Enter＞键

差集运算的结果如图10-5所示。

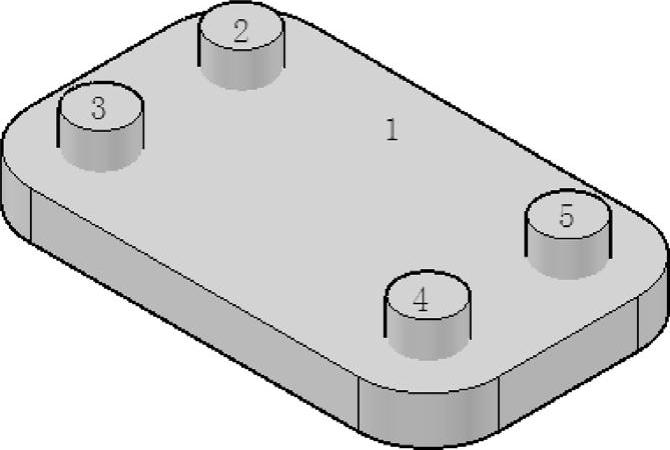

图10-4 原始实体模型

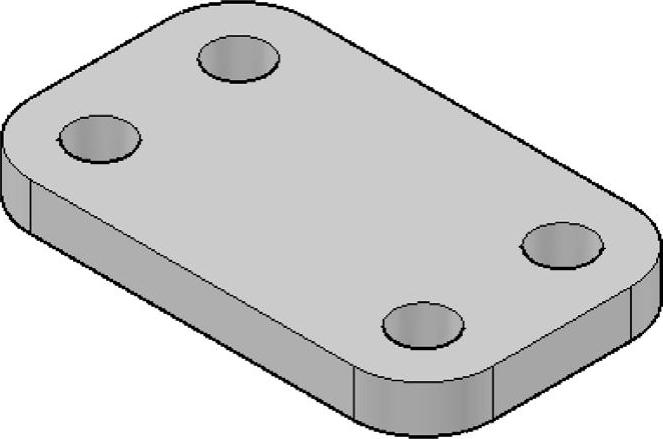

图10-5 差集运算的结果
