MESH命令用于创建三维网格图元对象，包括网格长方体、网格圆锥体、网格圆柱体、网格棱锥体、网格球体、网格楔体和网格圆环体。创建好这些三维网格图元对象后，可以通过对面进行平滑处理、锐化、优化和拆分来重塑网格对象的形状，还可以通过拖动边、面和顶点来塑造整体形状。

在命令行的“输入命令”提示下输入“MESH”并按＜Enter＞键，出现图9-11所示的命令提示。从提示信息可以看出，默认情况下，创建的新网格图元平滑度为0，用户可以通过选择“设置（SE）”选项来更改新网格图元的平滑度或镶嵌值，其中平滑度的默认有效值为0～4的整数。设置好新网格图元的平滑度或镶嵌值后，可以选择“长方体（B）”“圆锥体（C）”“圆柱体（CY）”“棱锥体（P）”“球体（S）”“楔体（W）”或“圆环体（T）”选项，并根据相应提示指定相关参数值来创建相应的三维网格图元对象。

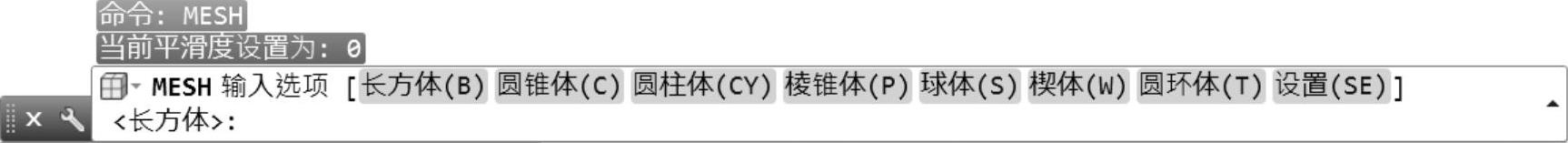

图9-11 MESH命令提示

以“三维建模”工作空间为例，在功能区“网格”选项卡的“图元”面板的一个下拉列表中也提供相应的标准网格创建工具，包括“网格长方体”按钮、“网格圆锥体”按钮

、“网格圆柱体”按钮、“网格棱锥体”按钮、“网格球体”按钮、“网格楔体”按钮和“网格圆环体”按钮，如图9-12所示，这些工具按钮与MESH命令的对应选项

是相一致的。

下面介绍关于标准网格图元的创建范例。

1）在功能区中打开“可视化”选项卡，接着从“视觉样式”面板的“视觉样式”下拉列表框中选择“概念”选项，如图9-13所示。

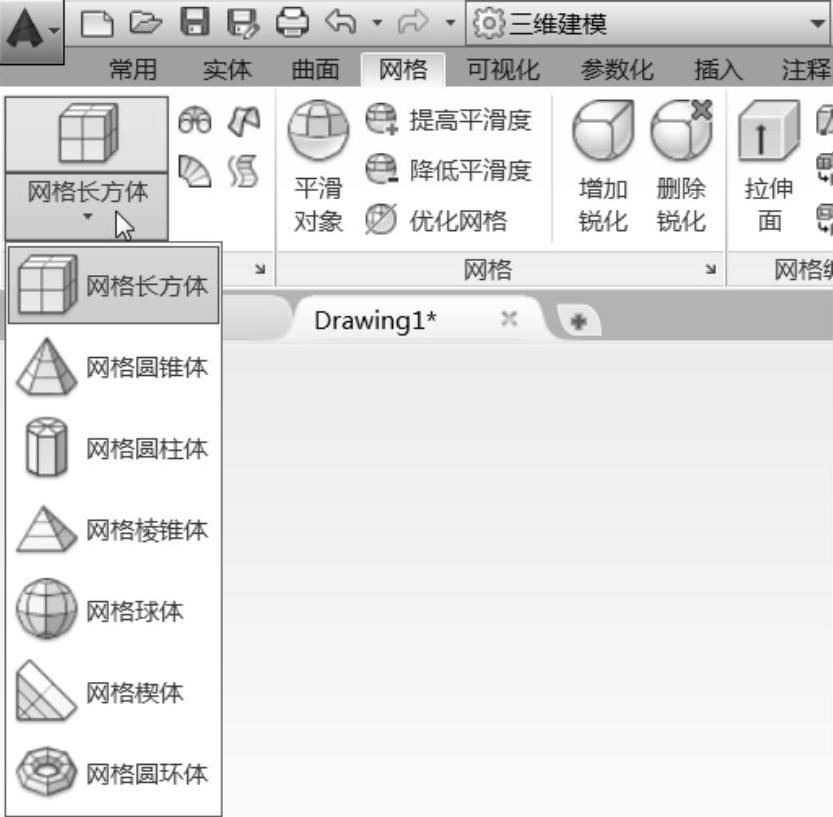

图9-12 标准网格图元的创建工具

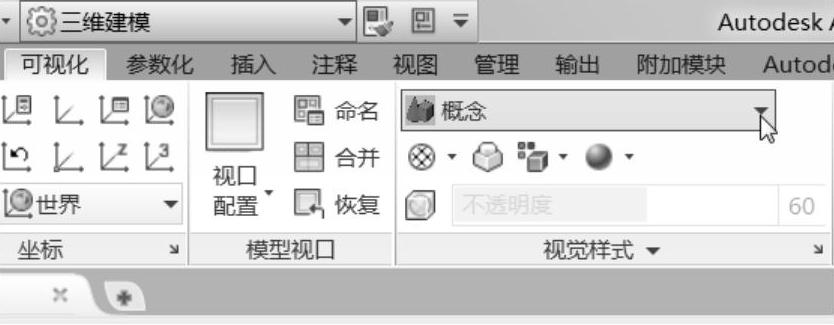

图9-13 指定视觉样式

2）在命令行中进行以下操作来绘制一个长100、宽61.8、高120的网格长方体。

命令：MESH↙// 输入“MESH”并按＜Enter＞键

当前平滑度设置为：0

输入选项[长方体（B）/圆锥体（C）/圆柱体（CY）/棱锥体（P）/球体（S）/楔体（W）/圆环体（T）/设置（SE）]＜长

方体＞：B //选择“长方体（B）”选项

指定第一个角点或[中心（C）]：C //选择“中心（C）”选项

指定中心：0，0，0↙ //输入中心坐标为“0，0，0”

指定角点或[立方体（C）/长度（L）]：L //选择“长度（L）”选项

指定长度：＜正交开＞100↙ ／／按＜F8＞键打开正交模式，并输入长度为“100”

指定宽度：61.8↙ ／／输入宽度为“61.8”

指定高度或[两点(2P)]：120↙ ／／输入高度为“120”

完成绘制的长方体网格模型如图9-14所示。从表面上来看，网格图元与三维实体模型并无差异，但是将鼠标置于图形上时，便可以显示网格图元表面的网格，如图9-15所示。

3)在命令行中执行以下操作来创建一个边长为55的网格正方体，如图9-16所示，注意要设置其平滑度为“4”。

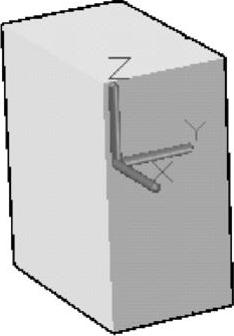

图9-14 完成的长方体网格模型

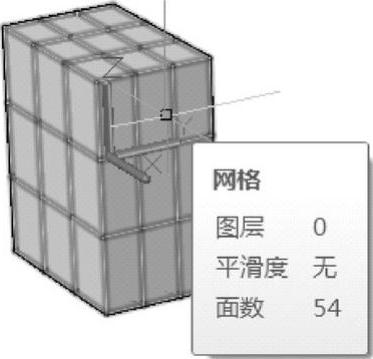

图9-15 将鼠标置于网格模型

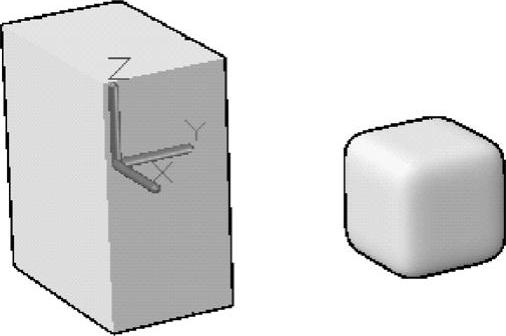

图9-16 创建正方体网格

命令：MESH↙

当前平滑度设置为：0(www.daowen.com)

输入选项[长方体（B）/圆锥体（C）/圆柱体（CY）/棱锥体（P）/球体（S）/楔体（W）/圆环体（T）/设置（SE）]＜长

方体＞：SE↙

指定平滑度或[镶嵌（T）]＜0＞：4↙

输入选项[长方体（B）/圆锥体（C）/圆柱体（CY）/棱锥体（P）/球体（S）/楔体（W）/圆环体（T）/设置（SE）]＜长

方体＞：↙

指定第一个角点或[中心（C）]：150，30↙

指定其他角点或[立方体（C）/长度（L）]：C↙

指定长度＜4.4619＞：55↙

4）创建图9-17所示的网格圆柱体对象（其平滑度默认为上一次的值）。按照以下的方法步骤进行。

命令：MESH↙

当前平滑度设置为：4

输入选项[长方体（B）/圆锥体（C）/圆柱体（CY）/棱锥体（P）/球体（S）/楔体（W）/圆环体（T）/设置（SE）]＜长

方体＞：CY↙

指定底面的中心点或[三点（3P）/两点（2P）/切点、切点、半径（T）/椭圆（E）]：//任意指定一个合适点

指定底面半径或[直径（D）]：60↙

指定高度或[两点（2P）/轴端点（A）]＜55.0000＞：200↙

5）创建网格圆环体，需要先将平滑度重新设置为最初的“0”。

命令：MESH↙

当前平滑度设置为：4

输入选项[长方体（B）/圆锥体（C）/圆柱体（CY）/棱锥体（P）/球体（S）/楔体（W）/圆环体（T）/设置（SE）]＜圆

柱体＞：SE↙

指定平滑度或[镶嵌（T）]＜4＞：0↙

输入选项[长方体（B）/圆锥体（C）/圆柱体（CY）/棱锥体（P）/球体（S）/楔体（W）/圆环体（T）/设置（SE）]＜圆

柱体＞：T↙

指定中心点或[三点（3P）/两点（2P）/切点、切点、半径（T）]：0，-200，0↙

指定半径或[直径（D）]＜60.0000＞：80↙

指定圆管半径或[两点（2P）/直径（D）]：16↙

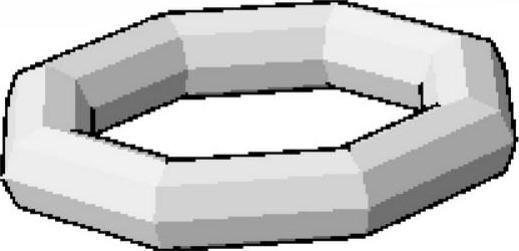

完成创建的网格圆环体如图9-18所示。

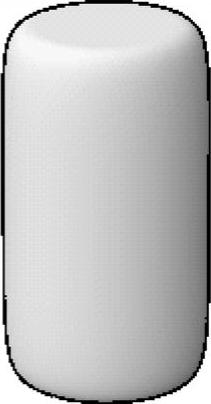

图9-17 完成创建的网格圆柱体（平滑度为4）

图9-18 完成创建的网格圆环体

6）使用同样的方法，分别练习创建网格圆锥体、网格棱锥体、网格球体和网格楔体的操作。
