EXTERNALREFERENCES或XREF命令用于打开“外部参照”选项板。

在命令行中输入“EXTERNALREFERENCES”或“XREF”并按＜Enter＞键，或者在功能区“视图”选项卡的“选项板”面板中单击选中“外部参照选项板”按钮，则打开图8-42所示的“外部参照”选项板。该选项板用于组织、显示并管理参照文件，例如DWG文件（外部参照）、DWF、DWFx、PDF或DGN参考底图、光栅图像和点云（在AutoCADLT中不可用）。注意：只有DWG、DWF、DWFx、PDF和光栅图像文件可以从“外部参照”选项板中直接打开。下面介绍“外部参照”选项板的各主要组成部分。

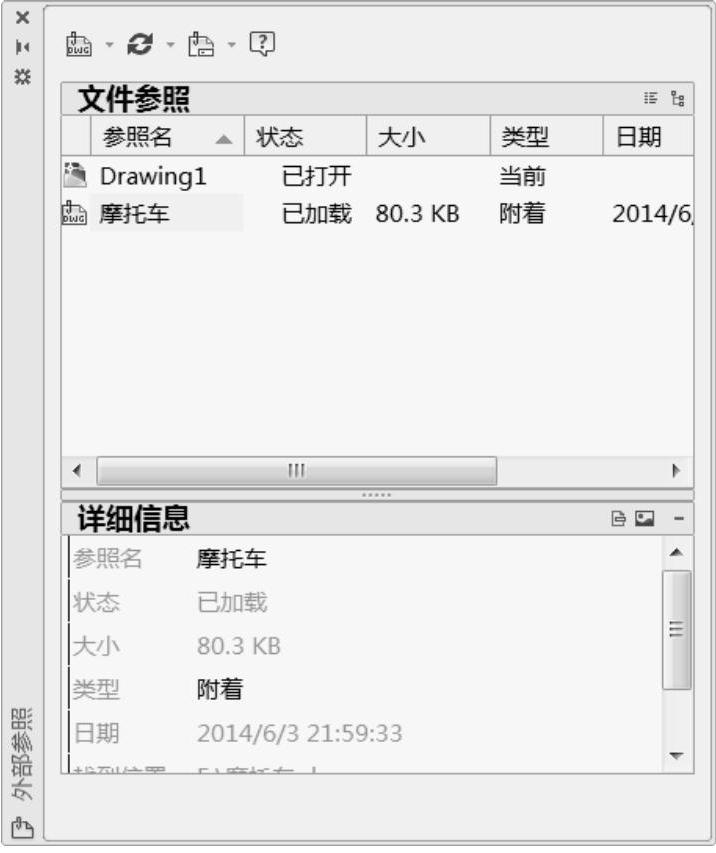

图8-42 “外部参照”选项板

1)“外部参照”选项板工具栏：位于“外部参照”选项板的最上一行，包括以下几个工具按钮。

●“附着”列表：用于将文件附着到当前图形。单击中的下三角按钮，打开一个列表，从列表中选择一种附着格式选项以打开“选择参照文件”对话框。列表中提供的附着格式选项包括“附着DWG”“附着图像”“附着DWF”“附着DGN”“附着PDF”和“附着点云”。(www.daowen.com)

●“刷新”列表：单击中的下三角按钮，打开一个刷新列表，从中选择“刷新”或“重载所有参照”选项，以刷新列表显示或重新加载所有参照以显示在参照文件中可能发生的任何更改。其中“刷新”用于同步参照图形文件的状态数据与内存中的数据。

●“更改路径”列表：用于修改选定文件的路径。单击中的下三角按钮，打开“更改路径”列表，从中可以将路径设置为相对或绝对。如果参照文件与当前图形存储在相同位置，那么可以删除路径。

●“帮助”按钮：用于打开“帮助”系统。

2）“文件参照”窗格：包括“列表视图”按钮、“树状图”按钮和参照文件列表。用户可以根据需要在列表视图和树状图之间切换。参照文件列表用于在当前图形中显示参照的列表，包括状态、大小和创建日期等信息。要编辑文件名，则可以在参照文件列表中双击要编辑的文件名。双击“类型”下方的单元可以更改参照类型。

3）“详细信息”窗格：用于显示选定参照的信息或预览图像。单击“详细信息”按钮，则在该窗格中显示在“文件参照”窗格中选定的文件的信息。单击“预览”按钮，则在该窗格中显示在“文件参照”窗格中选定的文件的缩略图图像。
