使用ATTACH命令可插入对外部文件（如其他图形、光栅图像和参考底图）的参照。

在命令行中输入“ATTACH”并按＜Enter＞键，或者在功能区“插入”选项卡的“参照”面板中单击“附着”按钮，弹出图8-38所示的“选择参照文件”对话框，此时指定查找范围，选择所需的文件类型，并选择要插入附着的文件。可以插入附着的文件类型有“图形（*.dwg）”“DWF文件（*.dwfx；*.dwf）”“MicrostationDGN（*.dgn）”“所有DGN文件（*.*）”“PDF文件（*.pdf）”“AutoCAD点云（*.rcp；*.rcs）”和“所有图像文件”。对于“图形（*.dwg）”文件类型，可以选择多个此类型的文件进行附着；而对于其他文件格式，则只可以选择一个文件进行附着。

选择好参照文件后，单击“打开”按钮，系统会根据所选文件的类型弹出相应的对话框，从中设定路径类型、比例、插入点和附着类型等。路径类型分“完整路径”“相对路径”和“无路径”3种。

以选择一个“图形（*.dwg）”类型的参照文件为例。选择好该“图形（*.dwg）”类型的参照文件后，在“选择参照文件”对话框中单击“打开”按钮，系统弹出“附着外部参照”对话框，在“参照类型”选项组中选择“附着型”单选按钮，从“路径类型”选项组中选择“完整路径”选项，其他的比例、插入点、旋转等设置如图8-39所示，然后单击“确定”按钮，接着在图形窗口中指定插入点即可完成附着该外部参照。

在“附着外部参照”对话框的“参照类型”选项组中可以指定外部参照为附着型的还是覆盖型的。与附着型的外部参照不同，当附着覆盖型外部参照附着到另一图形时，将忽略该覆盖型外部参照。

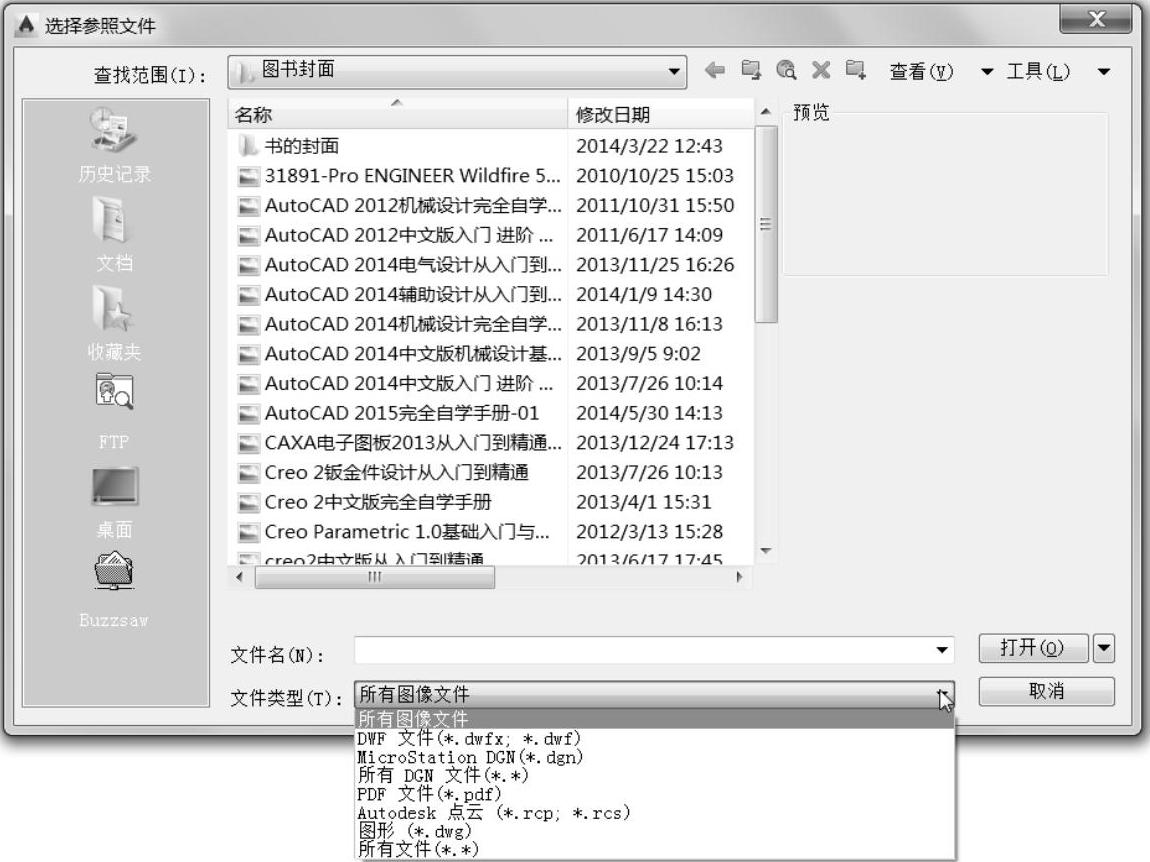

图8-38 “选择参照文件”对话框

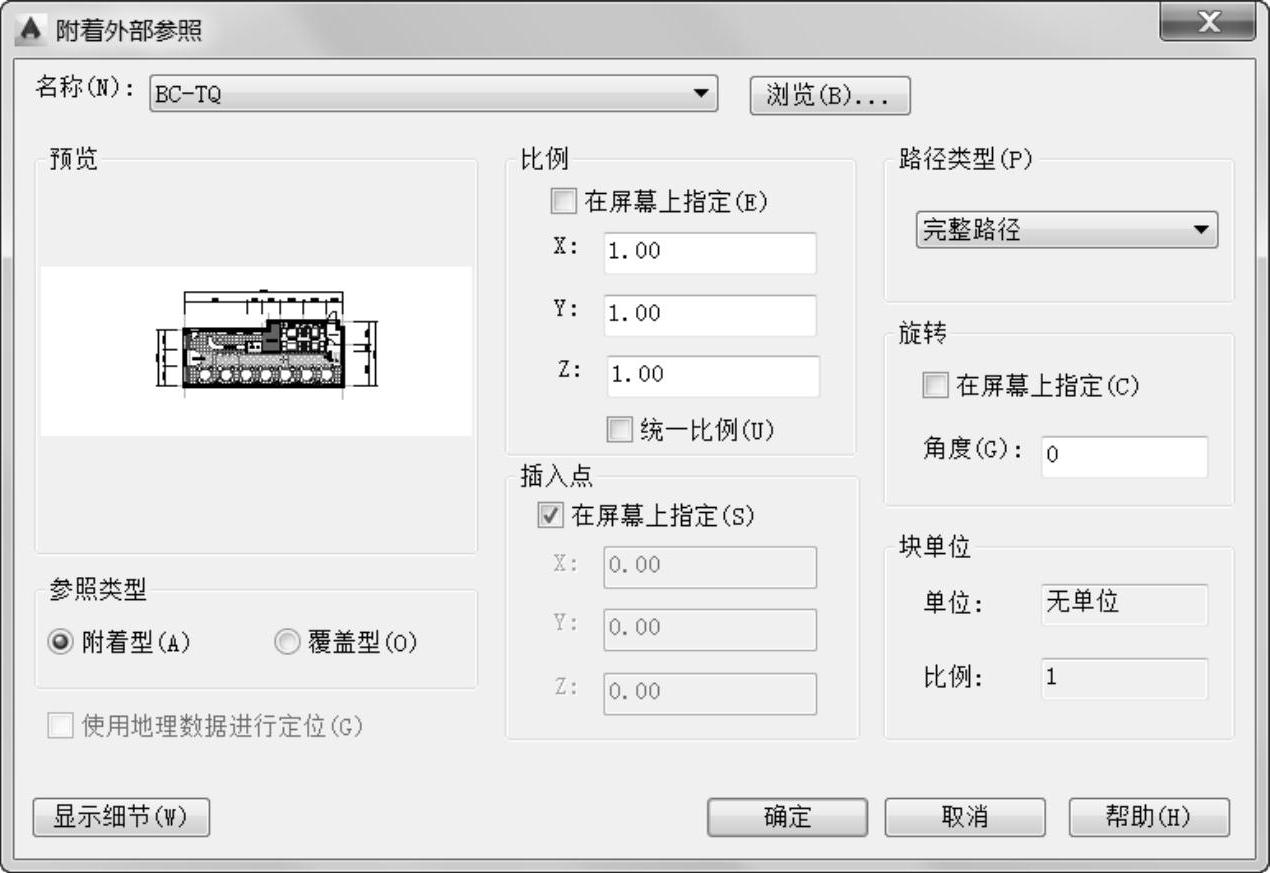

图8-39 “附着外部参照”对话框

利用ATTACH命令进行附着操作可以将存储在DWF、DWFx、PDF和DGN文件中的二维几何图形作为参考底图，并捕捉到该二维几何图形。参考底图与附着的光栅图像相似，都提供视觉内容，同时也支持对象捕捉和裁剪。与外部参照不同，不能将参照底图绑定到图形中。(www.daowen.com)

下面介绍附着DWF或DWFx参考底图的步骤。附着PDF和DGN参考底图的操作步骤也类似。

1)在功能区“插入”选项卡的“参照”面板中单击“附着”按钮，弹出“选择参照文件”对话框。

2)选择要附着的DWF或DWFx文件，单击“打开”按钮。

3)在“附着DWG参考底图”对话框中，选择一张图纸，也可以按（Shift＞键或＜Ctrl＞键选择多张图纸。

4）使用下列方法之一指定参考底图文件的插入点、比例或旋转角度。

●勾选“在屏幕上指定”复选框，以使用定点设备（如鼠标）在所需位置、按所需比例或角度附着DWF参考底图。

●取消勾选“在屏幕上指定”复选框，然后在“插入点”“比例”或“旋转角度”下输入值。

5）单击“确定”按钮。
