AutoCADH03插入块(INSERT)

完成块定义后,以后需要时就可以采用“插入块”的方式来调用该块图形,而不必重新开始一一绘制。将图块插入到图形中后,可以对其进行相应的编辑处理。

插入块的一般步骤如下。

1)在命令行中输入“INSERT”并按<Enter>键,或者在功能区“插入”选项卡的“块”面板中单击“插入”按钮978-7-111-47759-4-Chapter08-48.jpg并选择“更多选项”命令,AutoCAD系统弹出图8-25所示的“插入”对话框。

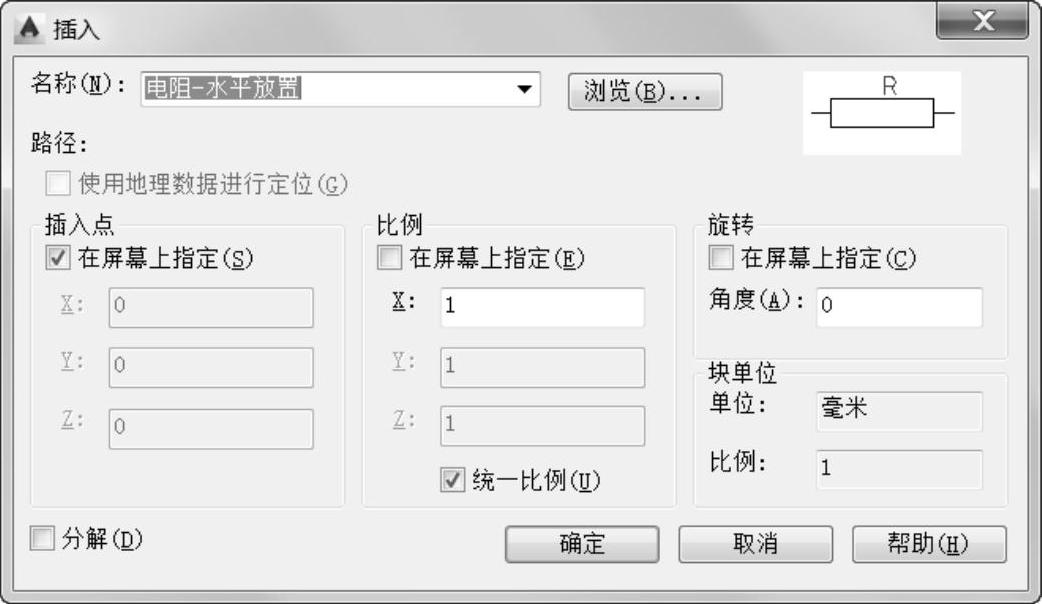

图8-25 “插入”对话框

2)在“插入”对话框的“名称”下拉列表框中,选择一个块定义名称。也可以单击“浏览”按钮并通过出现的对话框来选择要插入的块或图形文件。

3)分别在“插入点”“比例”和“旋转”选项组中进行设置。如果要想在关闭对话框后使用鼠标来指定插入点、比例和旋转角度,则需要勾选相应的“在屏幕上指定”复选框。也可以采用在“插入点”“比例”和“旋转”选项组中分别输入值的方式进行相应设置。

4)可以根据设计情况,决定是否勾选“分解”复选框等。

5)单击“插入”对话框中的“确定”按钮。

请看绘制简单并联电阻的操作范例。

1)打开“绘制并联电阻.dwg”图形文件。

2)在命令行中输入“INSERT”并按<Enter>键,弹出“插入”对话框。

3)从“名称”下拉列表框中选择已有的“电阻-水平放置”块名称。

4)在“比例”选项组中勾选“统一比例”复选框,取消勾选“在屏幕上指定”复选框,在“X”文本框中输入“1”;在“旋转”选项组中取消勾选“在屏幕上指定”复选框,角度值默认为“0”;在“插入点”选项组中勾选“在屏幕上指定”复选框。

5)取消勾选“分解”复选框,单击“确定”按钮。(www.daowen.com)

6)在图形窗口中任意单击一点以作为该电阻图块的插入点,系统弹出“编辑属性”对话框,如图8-26所示,输入该电阻器的标识为“R1”,单击“确定”按钮。插入的第一个电阻块如图8-27所示。

7)在功能区“插入”选项卡的“块”面板中单击“插入”按钮978-7-111-47759-4-Chapter08-50.jpg,接着从其列表中选择“电阻-水平放置”块名,如图8-28所示。

8)在命令行的“指定插入点或[基点(B)/比例(S)/X/Y/Z/旋转(R)]:”提示下输入“@0,-13”并(Enter>键,弹出“编辑属性”对话框,设置该电阻块的标识为“R2”,单击“确定”按钮。插入的第二个电阻块如图8-29所示。

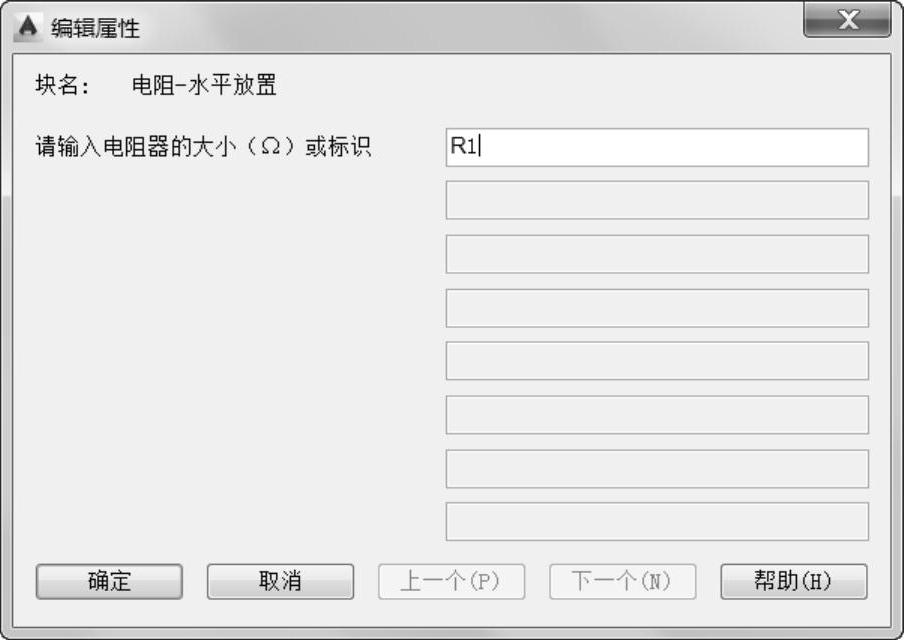

图8-26 “编辑属性”对话框


图8-27 插入的第一个电阻块

9)将“粗实线”层设置为当前图层,使用LINE命令绘制相应的直线段,结果如图8-30所示。

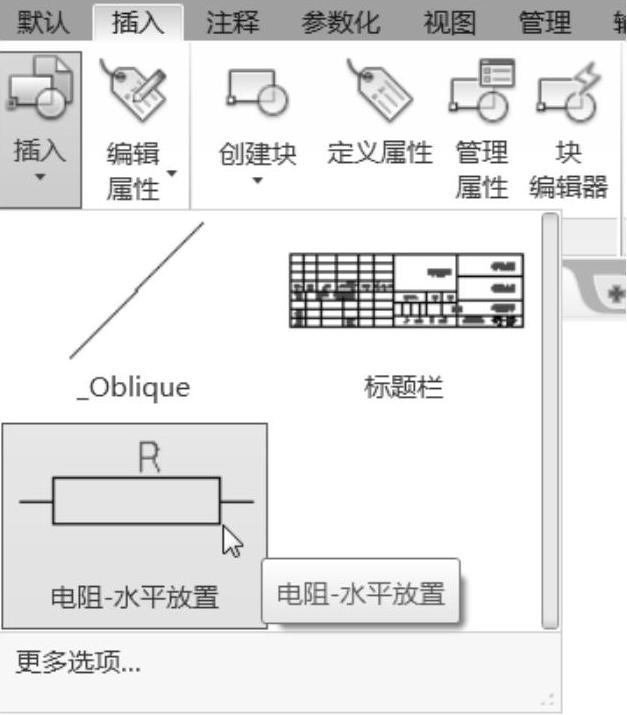

图8-28 选择要插入的块的名称

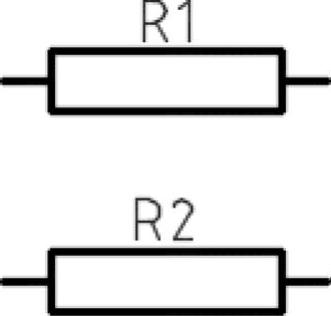

图8-29 插入第二个电阻块


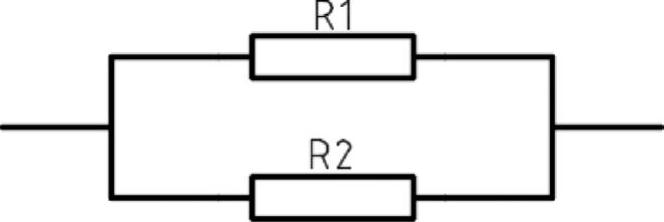

图8-30 绘制相应的直线
